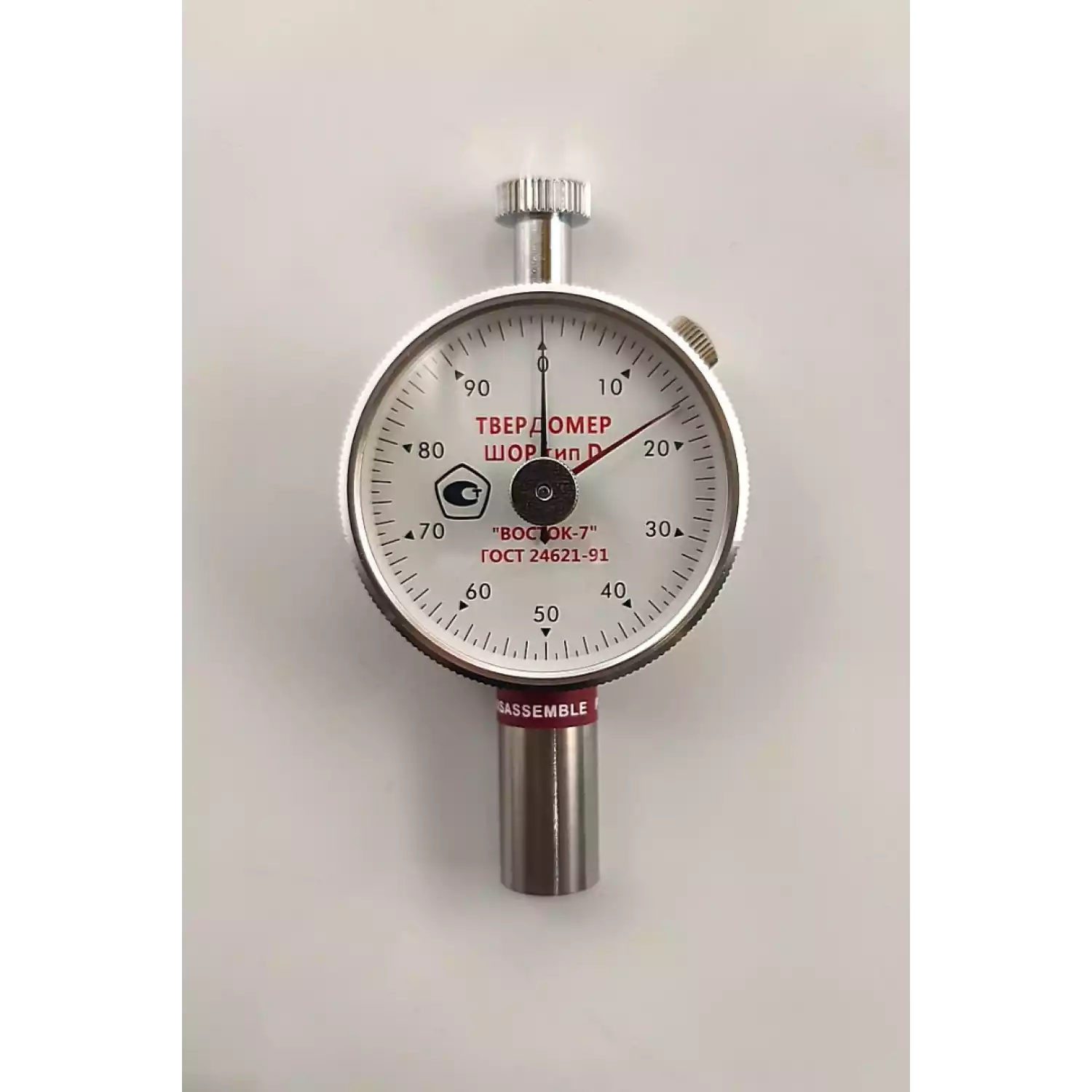

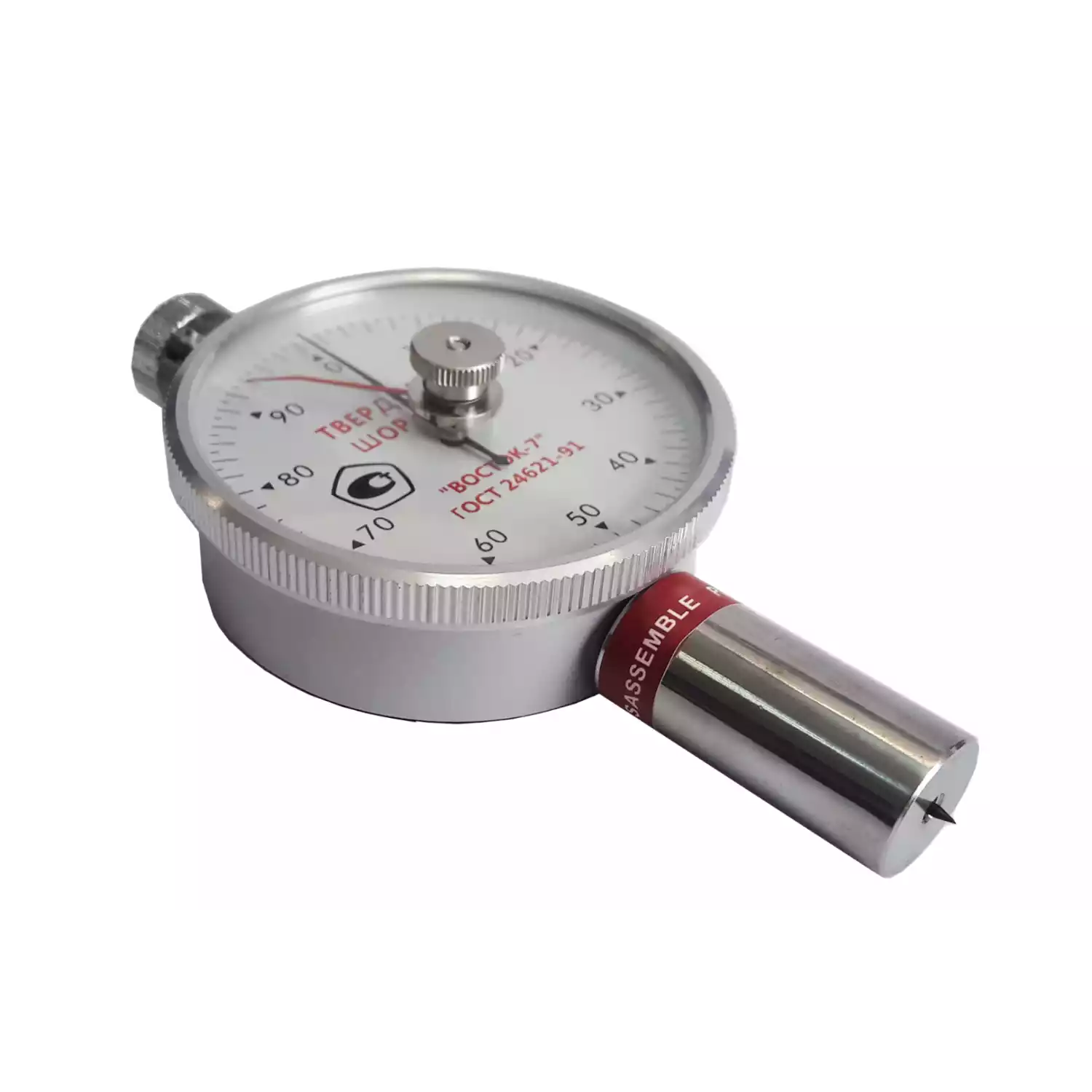

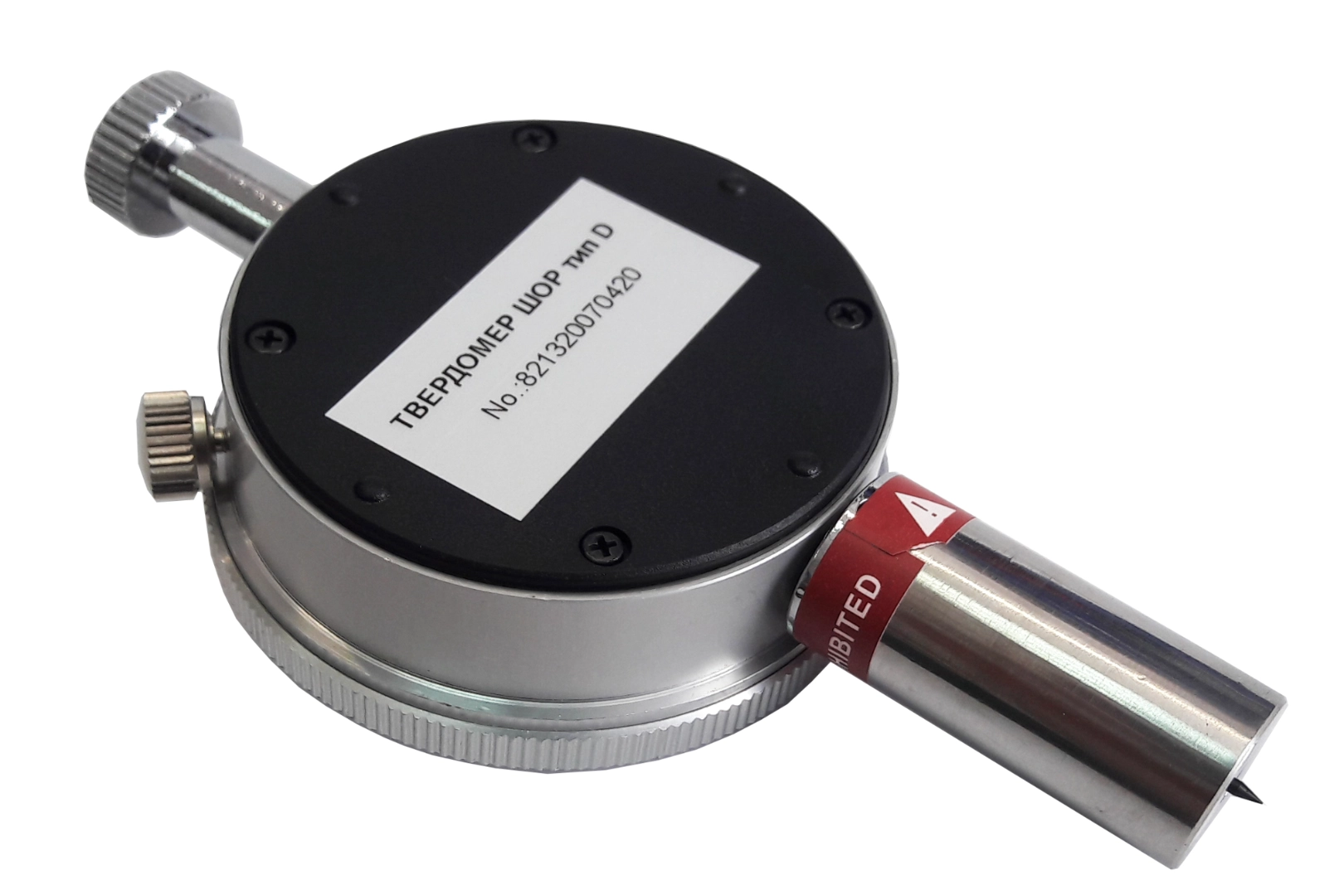

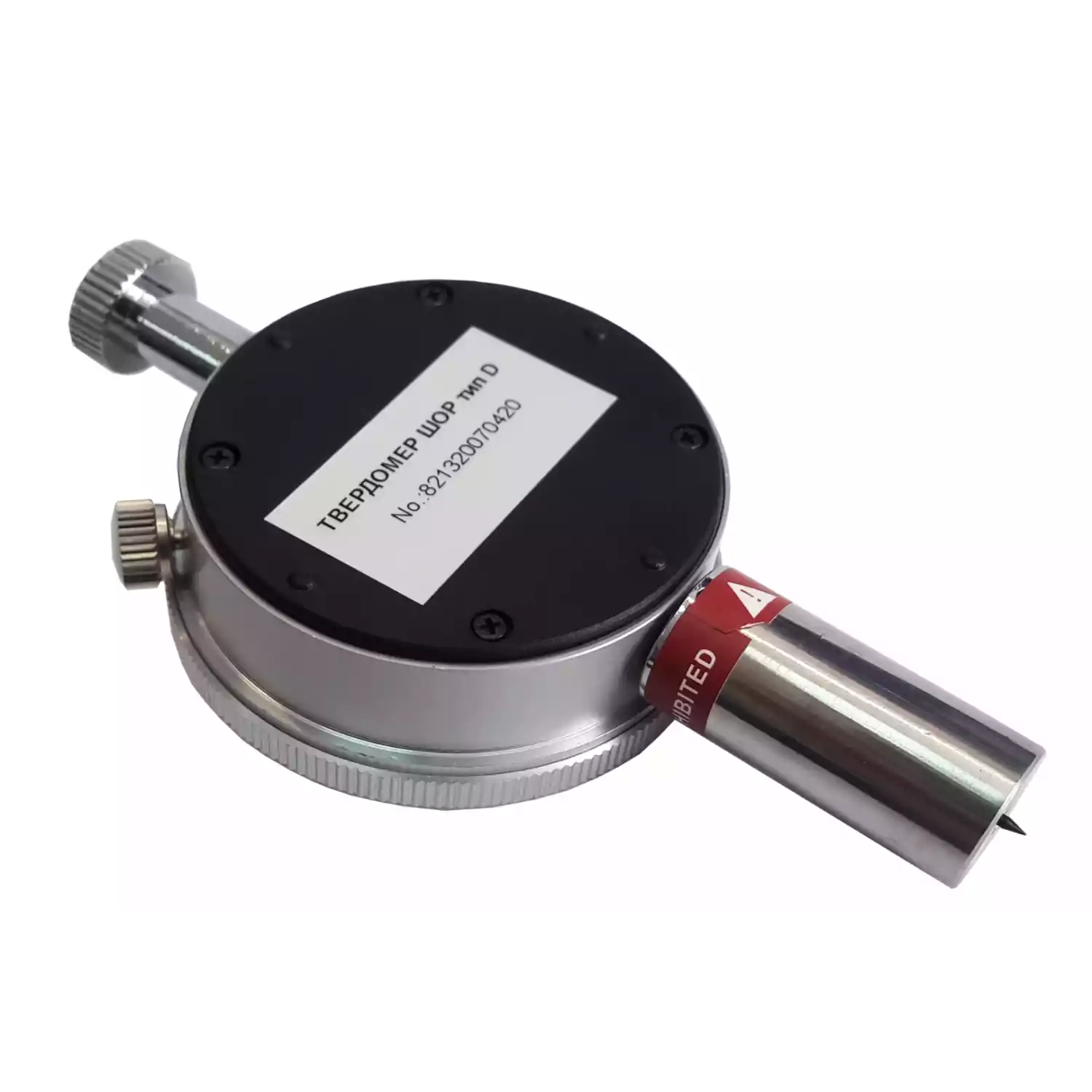

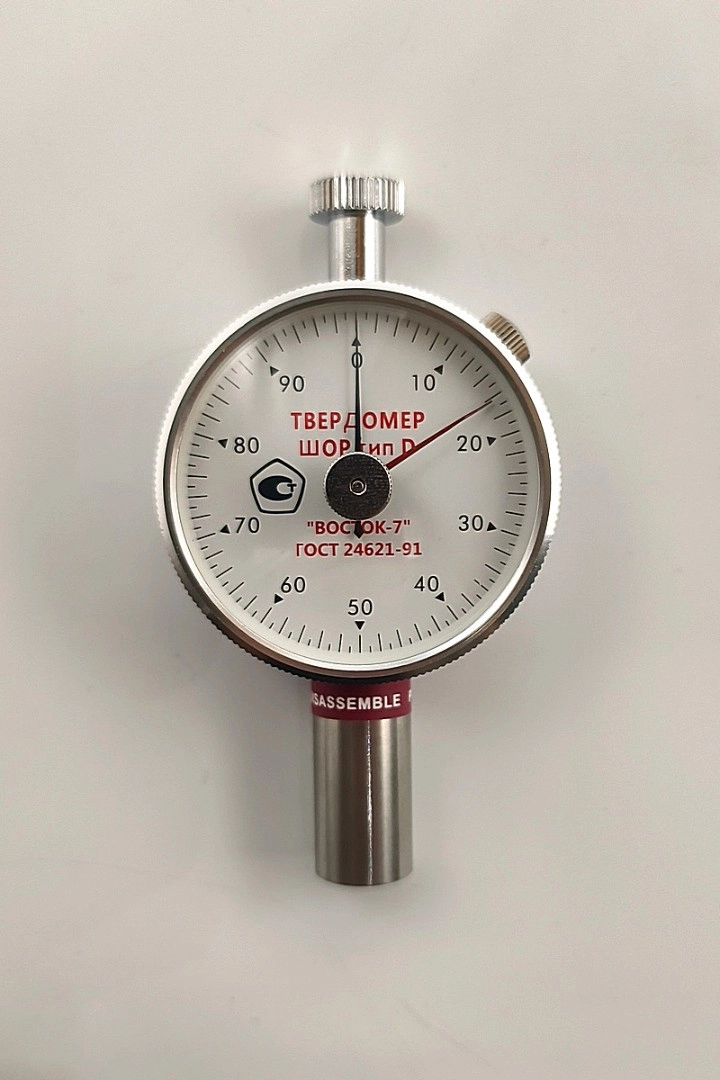

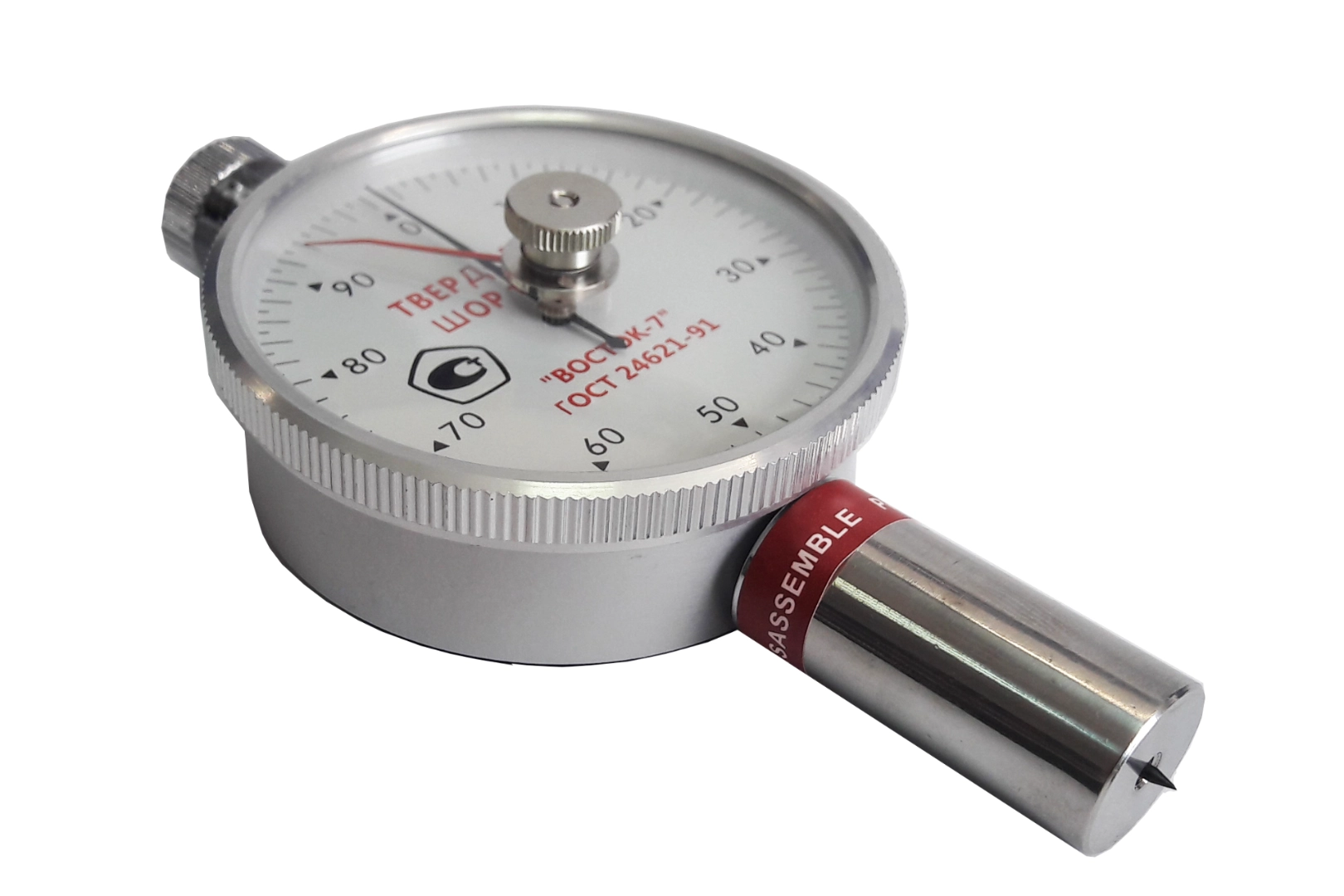

ТВР-D твердомер (дюрометр) Шора тип D компакт аналоговый предназначен для измерения плоских изделий без пазов и углублений, низкомодульных материалов в единицах Шора методом вдавливания. Возможность внутризаводской калибровки твердомера отсутствует.
Твердомер ТВР-D используется для измерения твёрдости по шкале Шора тип D пластмасс и эбонита в соответствии в ГОСТ 24621-91 (ISO 868-85), в т.ч. твёрдых полиуретанов: резины, плексигласа, полистирола, термопласта, полиграфических валков, пластин из винилацетата целлюлозы и т.п. в соответствии со стандартами DIN EN ISO 868, DIN 53505, ASTM D 2240, ISO 7619, NFT 51-174, BS903 Part. A 26.
При использовании штатива инструментального из дополнительной комплектации ТВР-D является механическим аналогом твердомера советских времён производства «Точприбор»: Прибор настольный ИТ 5069 для измерения твердости пластмасс по Шору D.
В зависимости от способа приложении нагрузки твердомеры делятся на 2 категории:
1. Ручные твердомеры – нагружение производиться рукой на корпус прибора. Плюсы: быстрое измерение в любом пространственном положении в производственных и полевых условиях. Минусы: точность измерения сильно зависит от навыков оператора. Рекомендация – использовать полученные результаты измерений в качестве “первичных” показаний твёрдости.
2. Механические твердомеры – нагружение производится механическим способом с использованием нормированных грузов-гирь. Плюсы: высокая точность измерения, исключающая погрешность приложения нагрузки вручную. Минусы: невысокая производительность (измерений в интервале времени по сравнению с ручными твердомерами); измерение только в стационарных условиях в вертикальном направлении вниз. Рекомендация – использовать полученные результаты измерений в качестве “окончательных” показаний твёрдости.

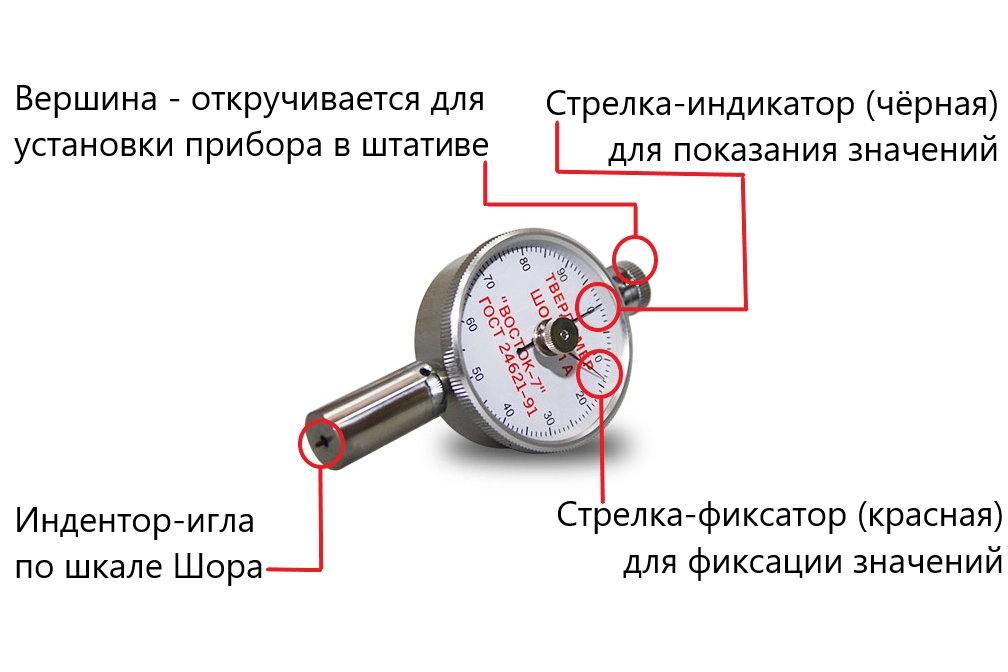

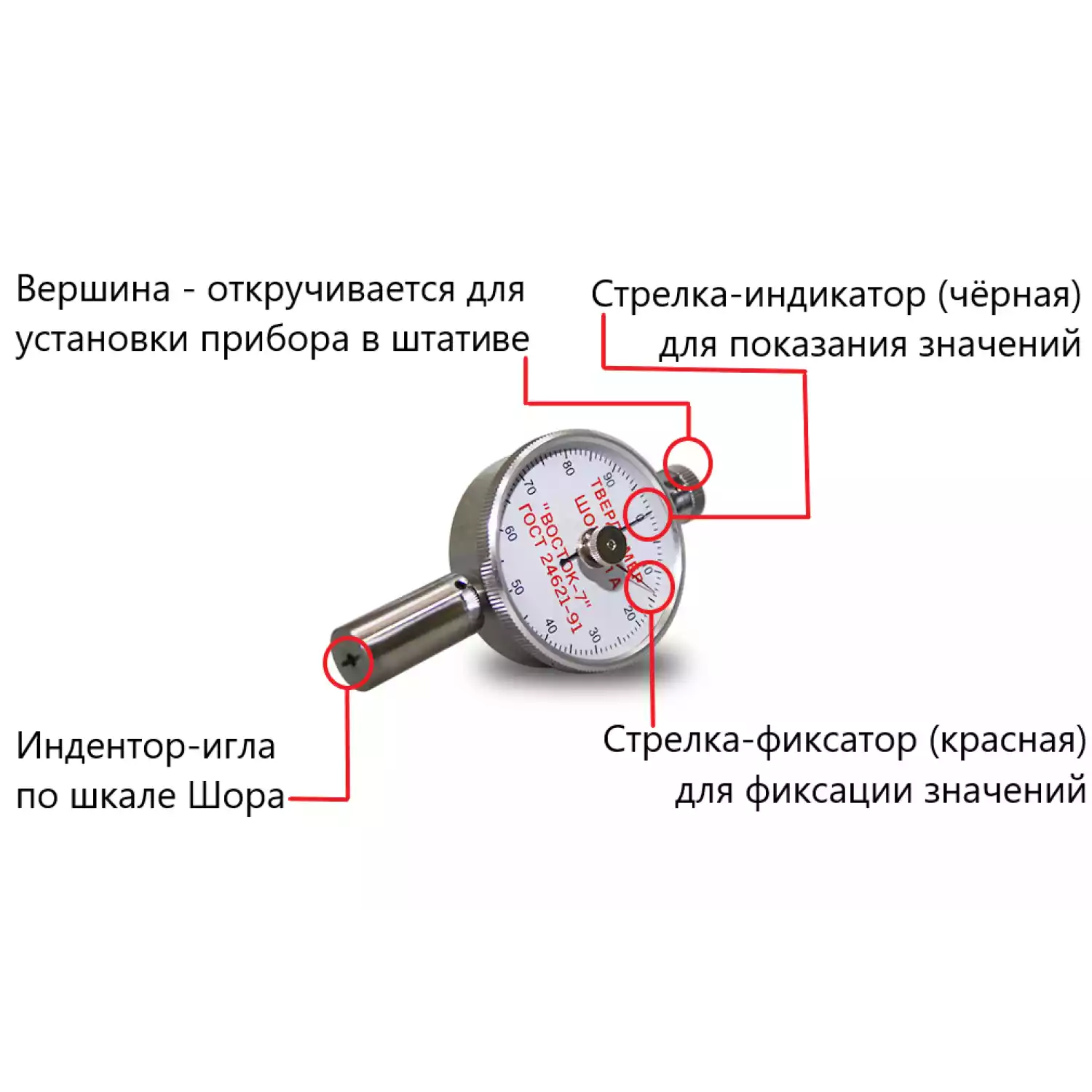

Твердомеры производства Восток-7 универсальны тем, что твердомер ручного типа можно закрепить в инструментальном штативе, преобразовав его в твердомер механического типа. Штатив можно приобрести позднее, если результаты измерения ручным способом не удовлетворяют Вашим требованиям к точности измерений.
Для твердомеров, не предназначенных для применения в сфере госрегулирования, не требуется обязательной процедуры утверждения типа, внесения в Госреестр и выдачи Свидетельства о поверке.
|
Диапазон показаний при цене деления шкалы равной 1 (типы А и D) |
0 … 100 |
|
Рабочий диапазон для измерения твёрдости: · по шкале Шора тип А (модель ТВР-А) · по шкале Шора тип D (модель ТВР-D) |
10 … 90 HA 20 … 90 HD |
|
Цена деления отсчётного устройства, ед. твёрдости |
1 |
|
Вылет индентора от опорной поверхности прибора при нулевом показании |
2,5 ± 0,04 мм |
|
Пределы допускаемой погрешности по нагрузке в любой точке шкалы прибора, (± 1 деление шкалы) · для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
± 0,075 Н ± 0,445 Н |
|
Предварительная нагрузка для ТВР-А и ТВР-АМ |
0,549 ± 0,075 Н |
|
Предельная нагрузка · для ТВР-А и ТВР-АМ · для ТВР-D и ТВР-DМ |
8,064 ± 0,075 Н 49,04 ± 0,49 Н |
|
Пределы допускаемой погрешности перемещения индентора в любой точке шкалы прибора |
± 0,025 мм (± 1 деление шкалы) |
|
Диапазон температур, °С: · Рабочий диапазон при эксплуатации · При транспортировке и хранении |
+21 °С…+25 °С -20 °С…+45 °С |
|
Относительная влажность воздуха |
30 % … 80 % |
|
Толщина контролируемого изделия, не менее (допускается сложение 3-х однородных слоёв):: |
4 мм |
|
Минимальное расстояние между: · Соседними точками измерений (отпечатками) · Соседними точками измерений для пористых материалов · Центром точки измерения и краем поверхности изделия |
6 мм 15 мм 9 мм |
|
Диаметр опорной поверхности твердомера |
16 мм |
|
Минимально необходимый диаметр подготовленной поверхности для проведения измерений |
12 мм |
|
Межповерочный интервал |
1 год |
|
Масса твердомера |
0,19 кг |
|
Габаритные размеры твердомера ТВР-А и ТВР-D (В*Ш*Г) |
112*60*32 мм |
|
Масса упаковочного футляра с твердомером ТВР-А и ТВР-D |
0,3 кг |
|
Габаритные размеры упаковочного футляра (В*Ш*Г) |
41*150*114 мм |
|
Гарантийный срок эксплуатации твердомера (дюрометра) |
1 год |
|
МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ |
|
|
Толщина/высота контролируемого изделия, не более: |
60 мм |
|
Диаметр предметного столика для размещения контролируемого изделия: |
Ø 100 мм |
|
Усилие, создаваемое грузом-гирей: · Штативы для твердомеров ТВР-А · Штативы для твердомеров ТВР-D |
9,8 ± 0,1 Н 49,3 ± 0,49 Н |
|
Масса штатива в сборе без твердомера: · Штатив для твердомеров ТВР-А · Штатив для твердомеров ТВР-D |
4,5 кг 8,5 кг |
|
Габаритные размеры (В*Ш*Г), не более: |
365х230х110 |
|
Наименование |
Кол-во, шт. |
|

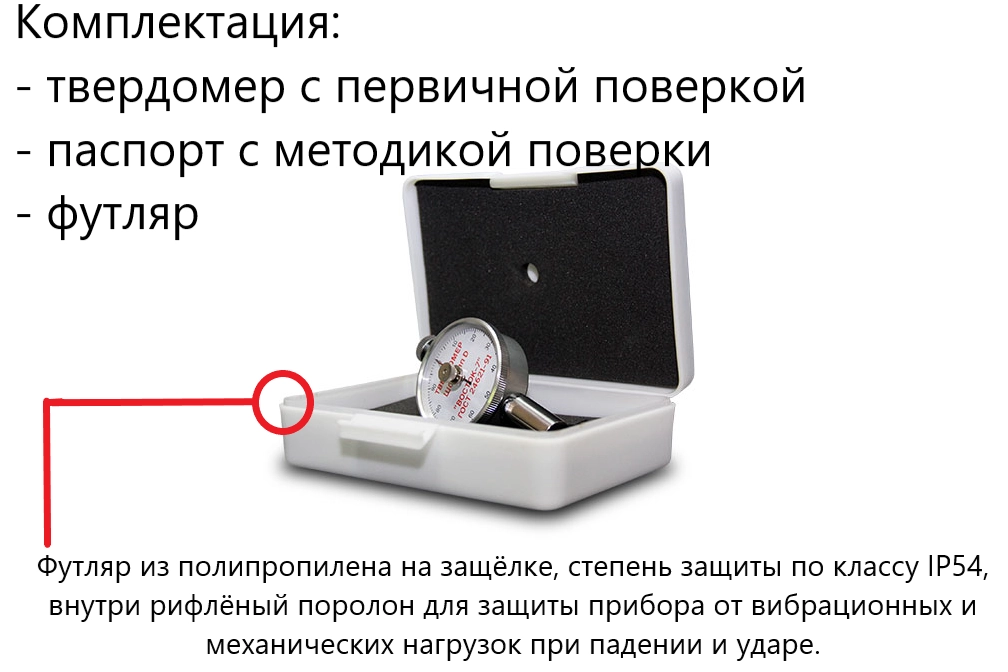

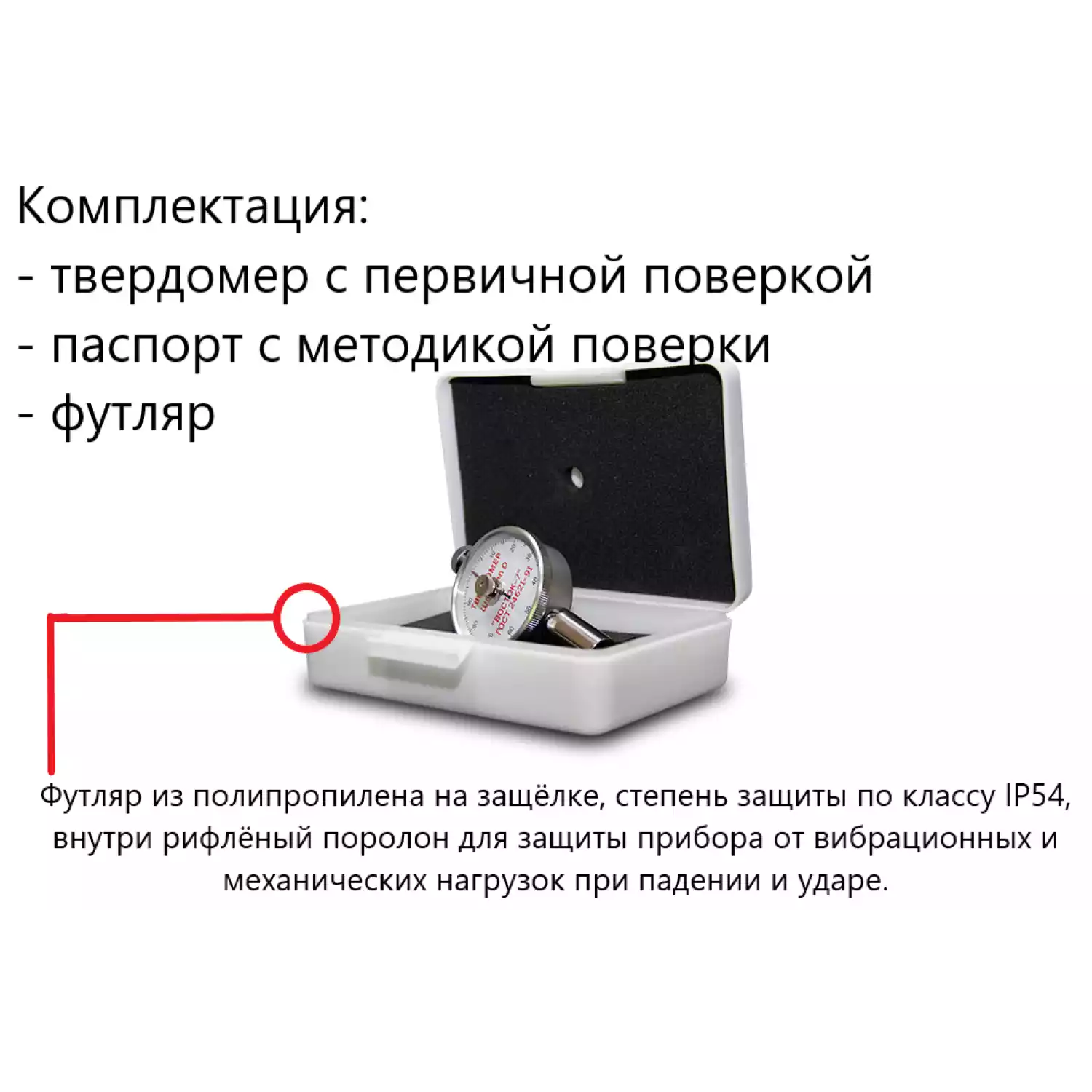

Твердомер в упаковочном футляре (для ТВР-А и ТВР-D) |
1 |
|
Паспорт c Методикой Поверки |
1 |
|
Поверка средств измерений с занесением результатов в электронную базу ФГИС "Аршин" |
1 |

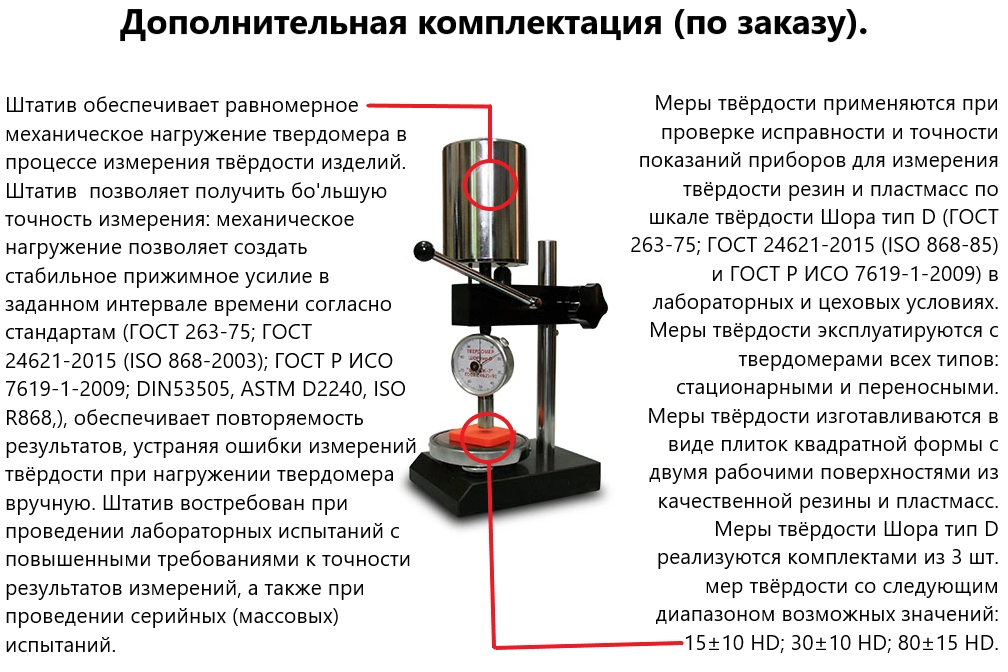

| Дополнительно рекомендуется приобрести: | |
|

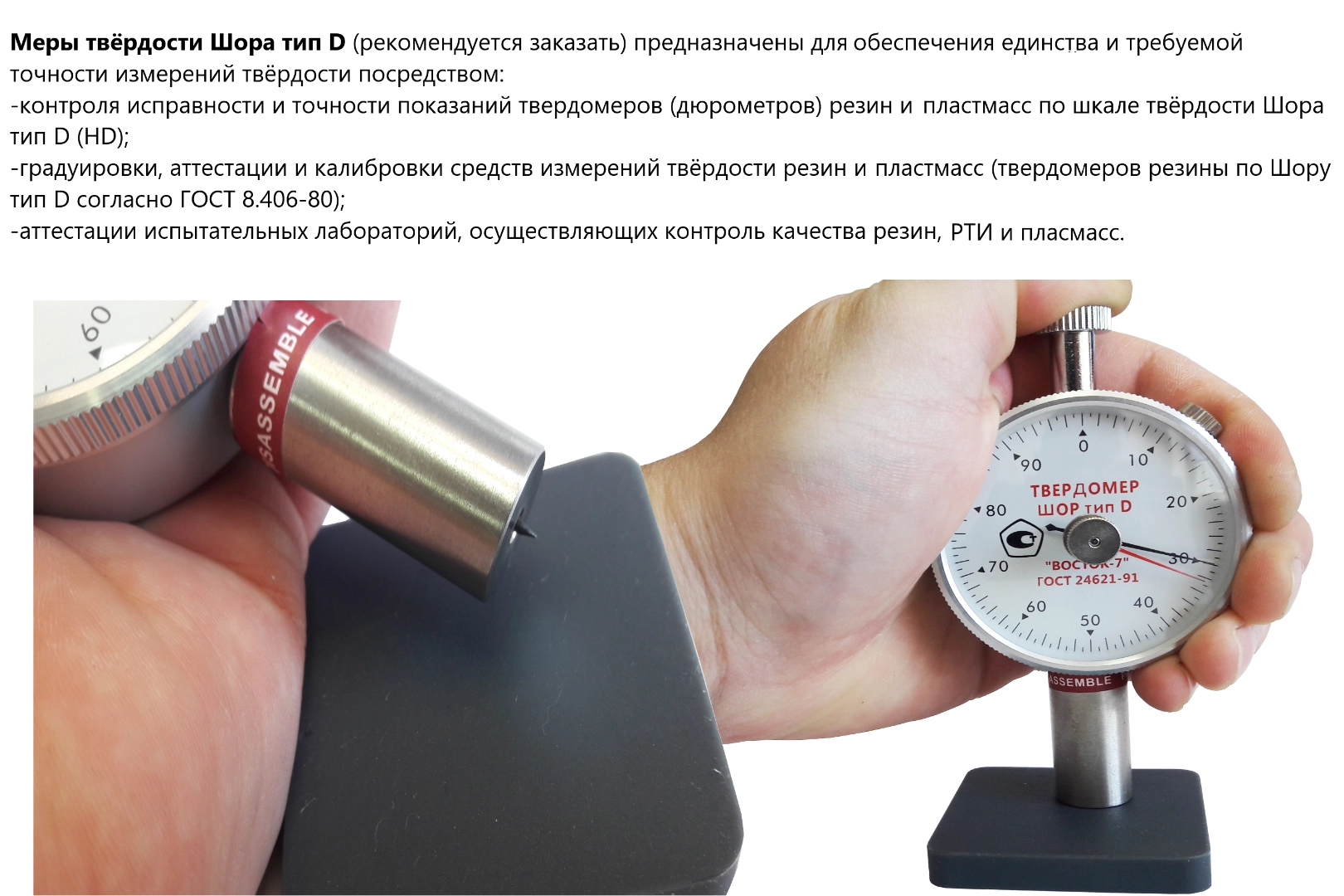

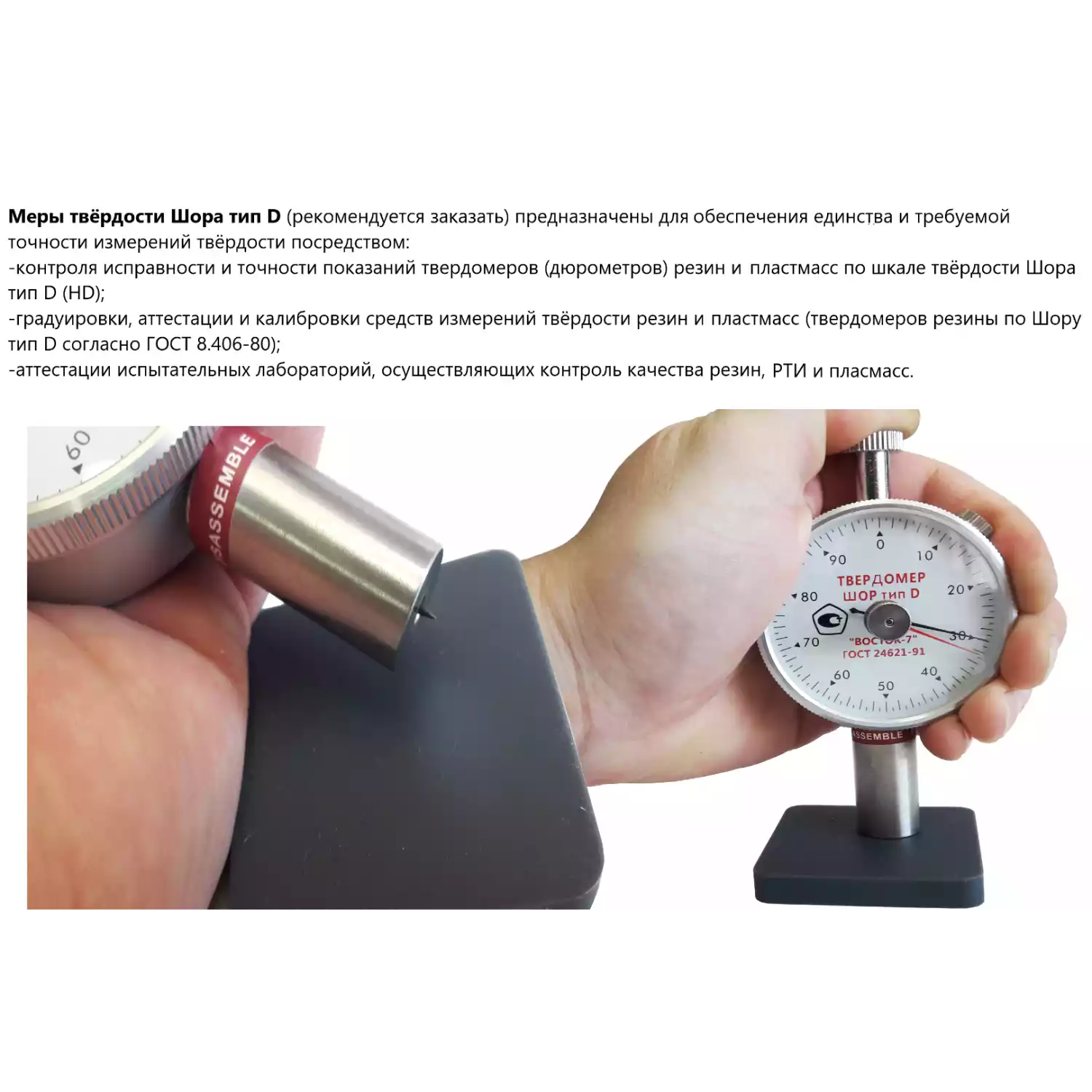

Комплект мер твёрдости по шкале Шора (тип А и тип D) |
По заказу |

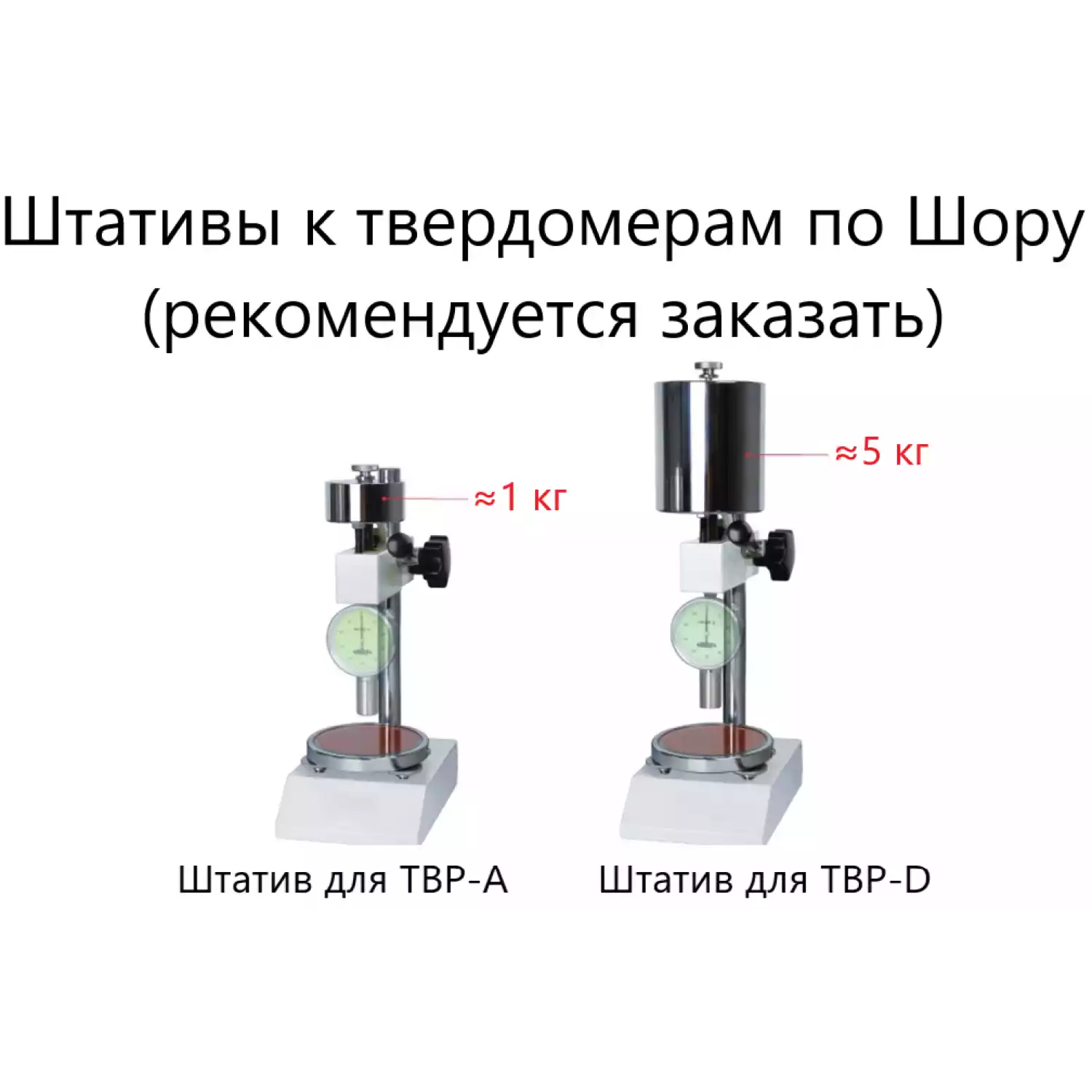

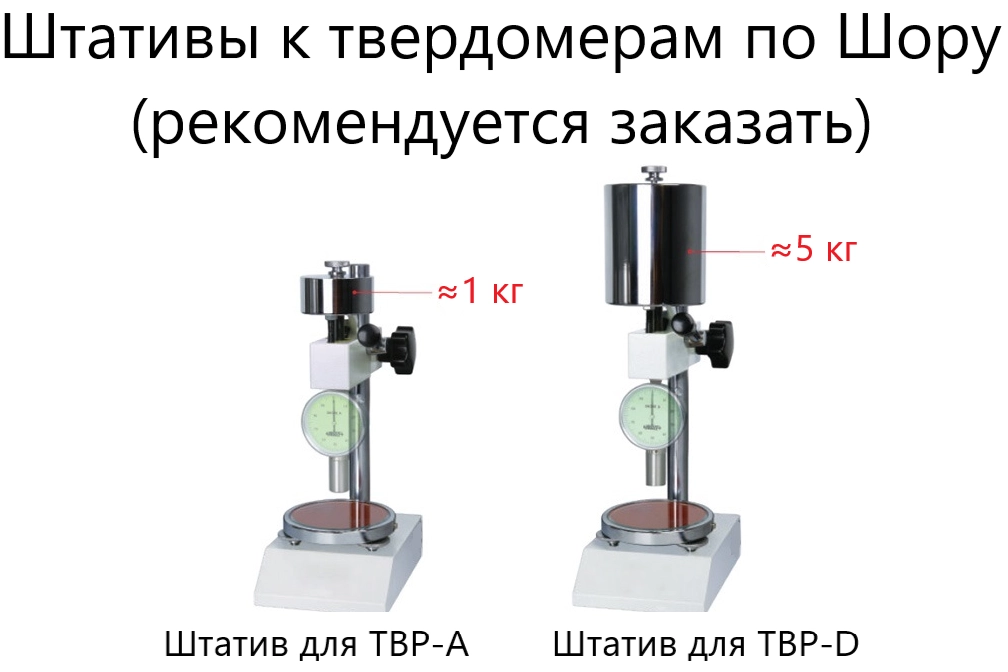

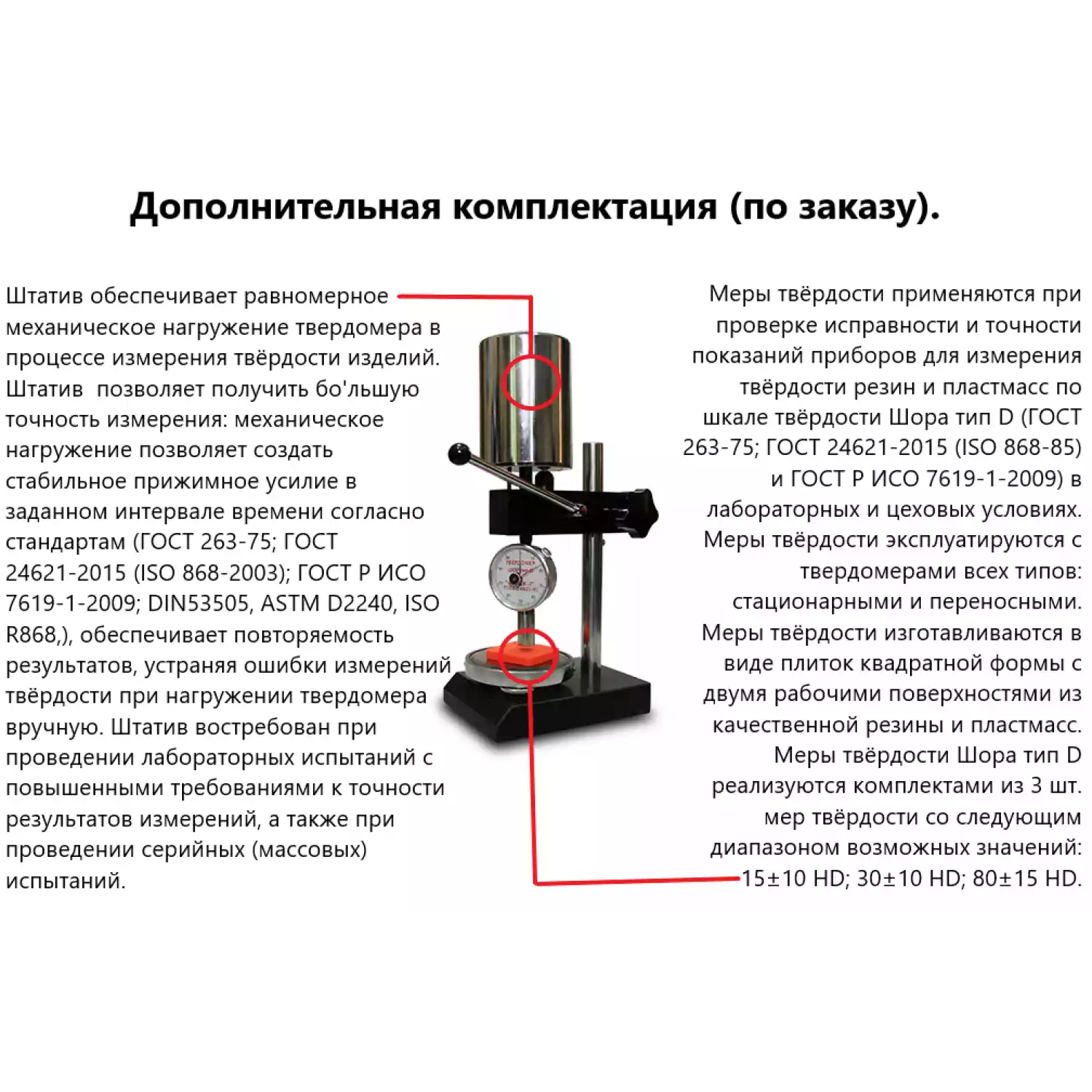

| Механический штатив (для ТВР-АМ и ТВР-DМ) | По заказу |
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
