Тип оборудования: ультразвуковой твердомер
Производитель: МЕТ, Россия
Серия: МЕТ-У
Модель: МЕТ-У1А
Описание: прибор для измерения твердости
Гарантия на твердомер - 3 года.

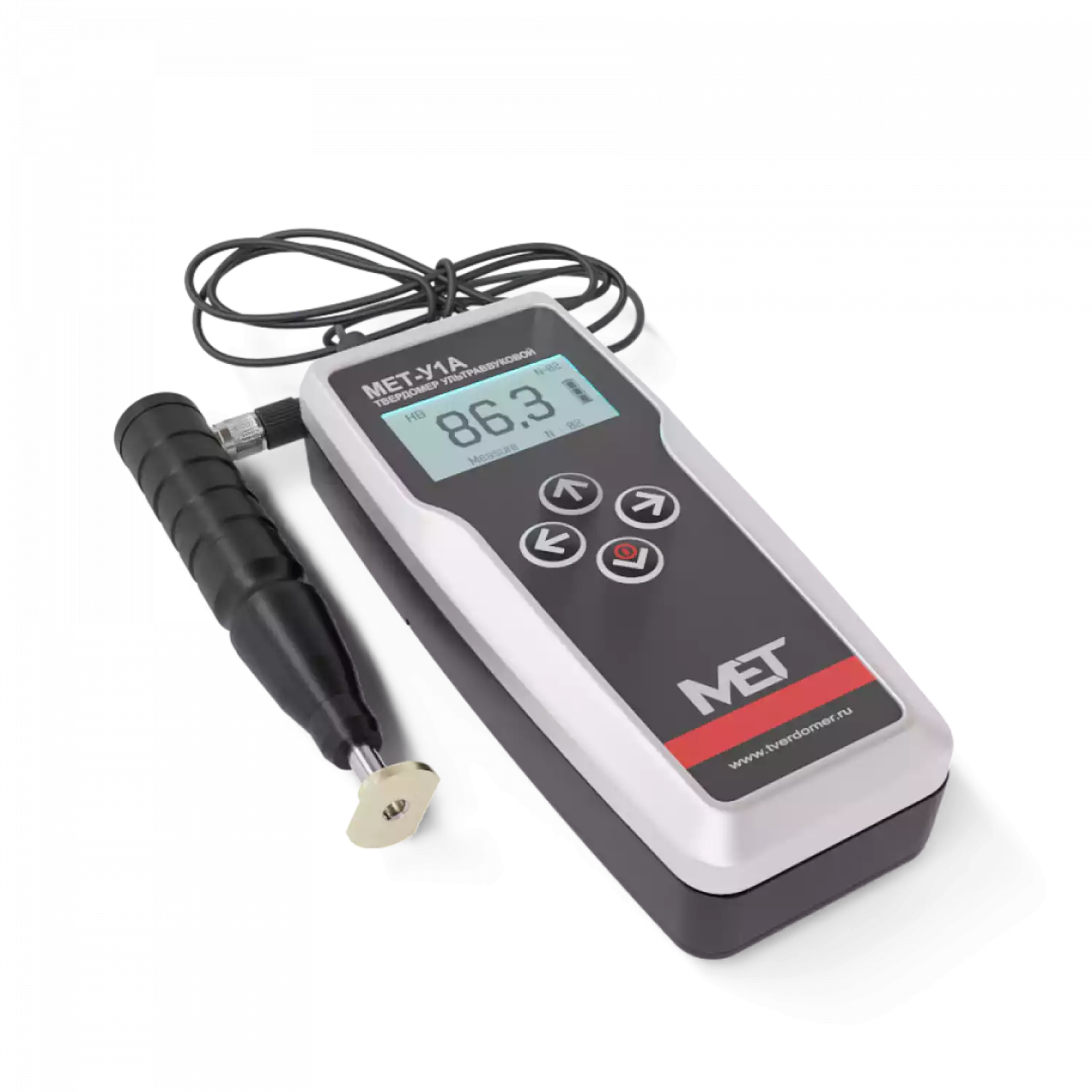

Твердомер представляет собой портативный прибор, состоящий из электронного блока и датчика, соединенных между собой кабелем.
Электронный блок выпускается в двух модификациях. Модификация электронного блока для твердомера МЕТ-У1 выполнена в пластмассовом корпусе. Модификация электронного блока для твердомера МЕТ-У1А выполнена в алюминиевом, пылевлагонепроницаемом корпусе, класса защиты IP66.
Твердомер комплектуется ультразвуковым датчиком У15 (с нагрузкой 1,5 кгс) или У50 (с нагрузкой 5 кгс). По заявке заказчика, твердомер может быть укомплектован также датчиком У10, У100 или коротким датчиком У15К, У50К. Характеристики всех датчиков приведены в Таблице. Датчики совместимы с любой модификацией электронного блока.
| Обозначение датчика | Наименование датчика | Усилие прижима датчика, Н (кгс) |
| У10 | Ультразвуковой | 9,8 (1) |
| У15 | Ультразвуковой | 14,7 (1,5) |
| У50 | Ультразвуковой | 49,0 (5) |
| У100 | Ультразвуковой | 98,0 (10) |
| У15К | Ультразвуковой короткий | 14,7 (1,5) |
| У50К | Ультразвуковой короткий | 49,0 (5) |
Реализует метод ультразвукового контактного импеданса (UCI).UCI-метод наиболее подходит для контроля твердости однородных материалов и для тонких или легких по весу изделий, где другие портативные методы испытаний оказываются ненадежными или неприменимыми.
Для определения значения твердости методом UCI, диагонали отпечатка не определяются оптически, как это принято в классических методах. Здесь твердость определяется электронным способом посредством измерения изменения ультразвуковой частоты. UCI-датчик в основе своей использует стальной стержень с алмазной пирамидой Виккерса (угол между гранями 136°), который является акустическим резонатором встроенного генератора ультразвуковой частоты. При внедрении пирамиды в контролируемое изделие под действием фиксированного усилия калиброванной пружины, происходит изменение собственной частоты резонатора, определяемое твёрдостью материала. Относительное изменение частоты резонатора преобразуется электронным блоком в значение твёрдости выбранной шкалы и выводится на дисплей.
Ограниченное использование для измерения изделий с крупнозернистой структурой (например, чугун) или массой менее 10 г, или толщиной менее 1 мм.
| Шкала твердости | Диапазон измерений | Пределы допускаемой абсолютной погрешности твердомера |
| Шкала "С" Роквелла | (20-70) HRC | ±2 HRC |
| Шкала Бринелля | (75-450) НВ | ±12 НВ |
| Шкала Виккерса | (75-1000) HV | ±15 HV |
| Шкала Шора | (23-102) HSD | ± 3HSD |
| Принцип измерений | UCI-метод (принцип ультразвукового контактного импеданса) |
| Типы датчиков | У10, У15, У50, У100, У15К, У50К |
| Измерительное усилие датчика | 9,8 Н; 14,7 Н; 49,0 Н; 98,0 Н; 14,7 Н; 49,0 Н |
| Шероховатость поверхности образца | >Ra 2,5 (для усилия 10 Н и 14,7 Н) |
| >Ra 4,5 (для усилия 50 Н) | |
| >Ra 8,0 (для усилия 100 Н) | |
| Радиус кривизны поверхности образца | >5 мм |
| Минимальный вес образца | >0,01 кг |
| Толщина образца | >1 мм |
| Глубина проникновения индентора | В зависимости от типа датчика. Для датчика У15 - 0,03 мм. |
| Срок службы датчика | Не менее 200000 измерений |
| Электропитание | |
| Сеть переменного тока, V/Hz | 100-240/50-60 |
| Аккумулятор | 1,2V |
| Потребляемая мощность | >3,0 VA |
| Время зарядки аккумулятора | 8 часов |
| Время работы аккумулятора | |
| Без подсветки | 16 ч (пластмассовый корпус) |
| 20 ч (алюминиевый корпус) | |
| С подсветкой | 5 ч (пластмассовый корпус) |
| 8 ч (алюминиевый корпус) | |
| От сети переменного тока | неограниченно |
| Рабочая температура | 10 … +50°С |
| Температура при транспортировке и хранении | -35…+60°С |
| Условия эксплуатации | Относительная влажность 30…80% |
| Общий размер | |
| Электронный блок МЕТ-У1 | 145х80х40 мм |
| Электронный блок МЕТ-У1А | 180х80х42 мм |
| Датчик У10, У15, У50, У100 | 160х25 мм |
| Датчик У15К, У50К | 80х40 мм |
| Масса твердомера (блок с датчиком) |
Твердомер МЕТ-У1: 0,5 кг Твердомер МЕТ-У1А: 0,8 кг |
| Обработка результатов измерений | Вычисление среднего значения, удаление текущего измерения, сохранение данных, работа с архивом. |
| Подсветка дисплея | Доступна |
| Особенности дисплея | Шкала твердости, измеренное значение, количество измерений, режим работы, номер в архиве, индикатор заряда аккумулятора, автовыключение через 150 сек. |
| Память (архив) | 99 показаний, которые сохраняются при выключении питания |
| Внутреннее программное обеспечение "МЕТ-U" (или "МЕТ-UА") | Доступно. Позволяет работать с твердомером без связи с компьютером. |
| Внешнее программное обеспечение "МЕТ" | Доступно. Переносит данные из архива твердомера в компьютер. Позволяет обрабатывать данные измерений, создавать базы данных, строить графики, печатать результаты. |
| Время одного измерения | 2,5 с |
В дополнительную комплектацию твердомера входят:
Универсальный чехол
Имеет: удобные боковые отделения для датчиков, прочную поясную шлёвку, манжет для предплечья.
Позволяет фиксировать электронный блок в любом удобном положении для оператора твердомера.
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.
Вместе с продукцией вы получаете:

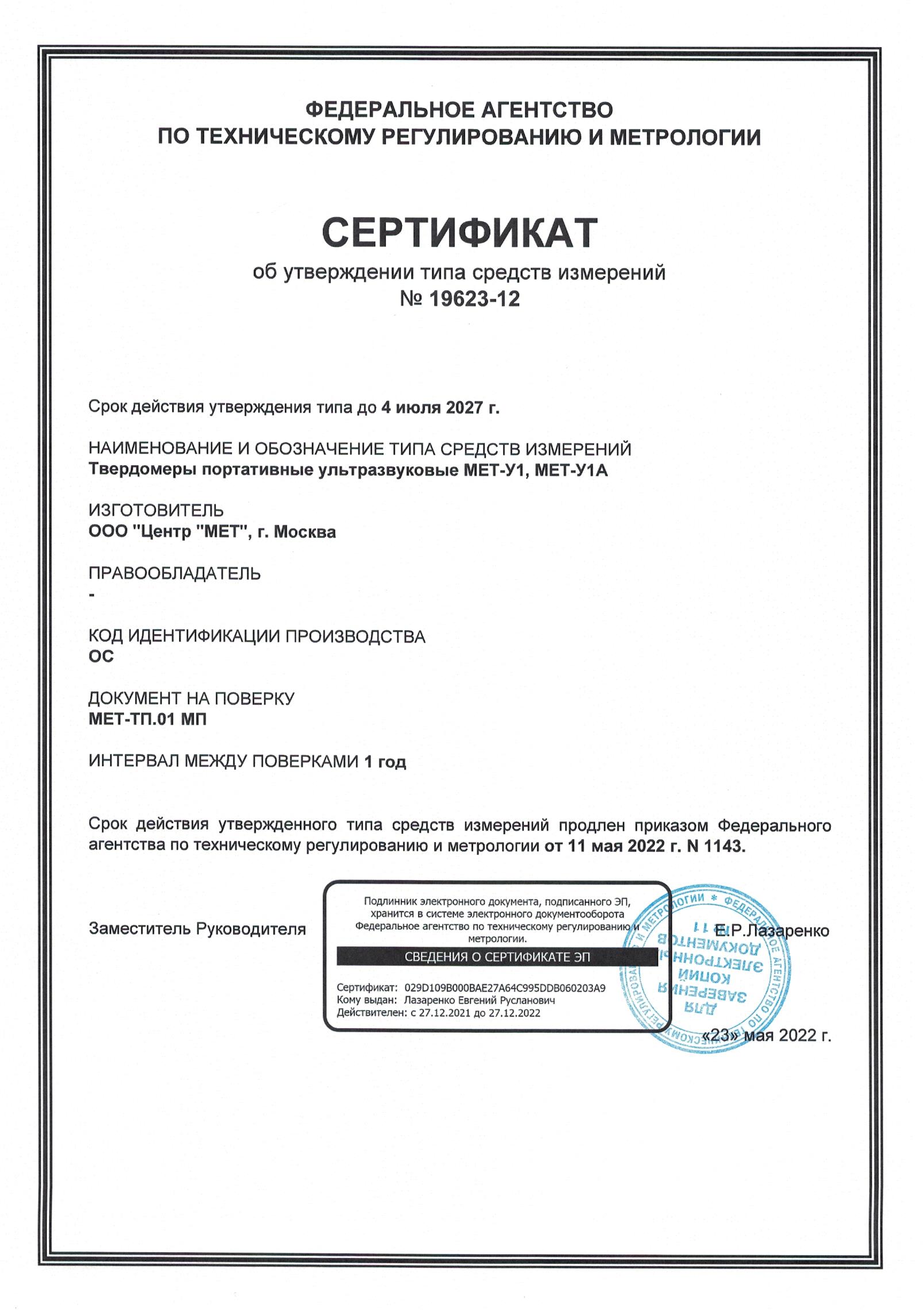

Также к товару прилагаются официальные документы − инструкция, гарантийный талон, свидетельство о калибровке или поверке, если эти процедуры проводились. Узнать больше можно, позвонив нам по номеру +7 (800) 500-59-46.
