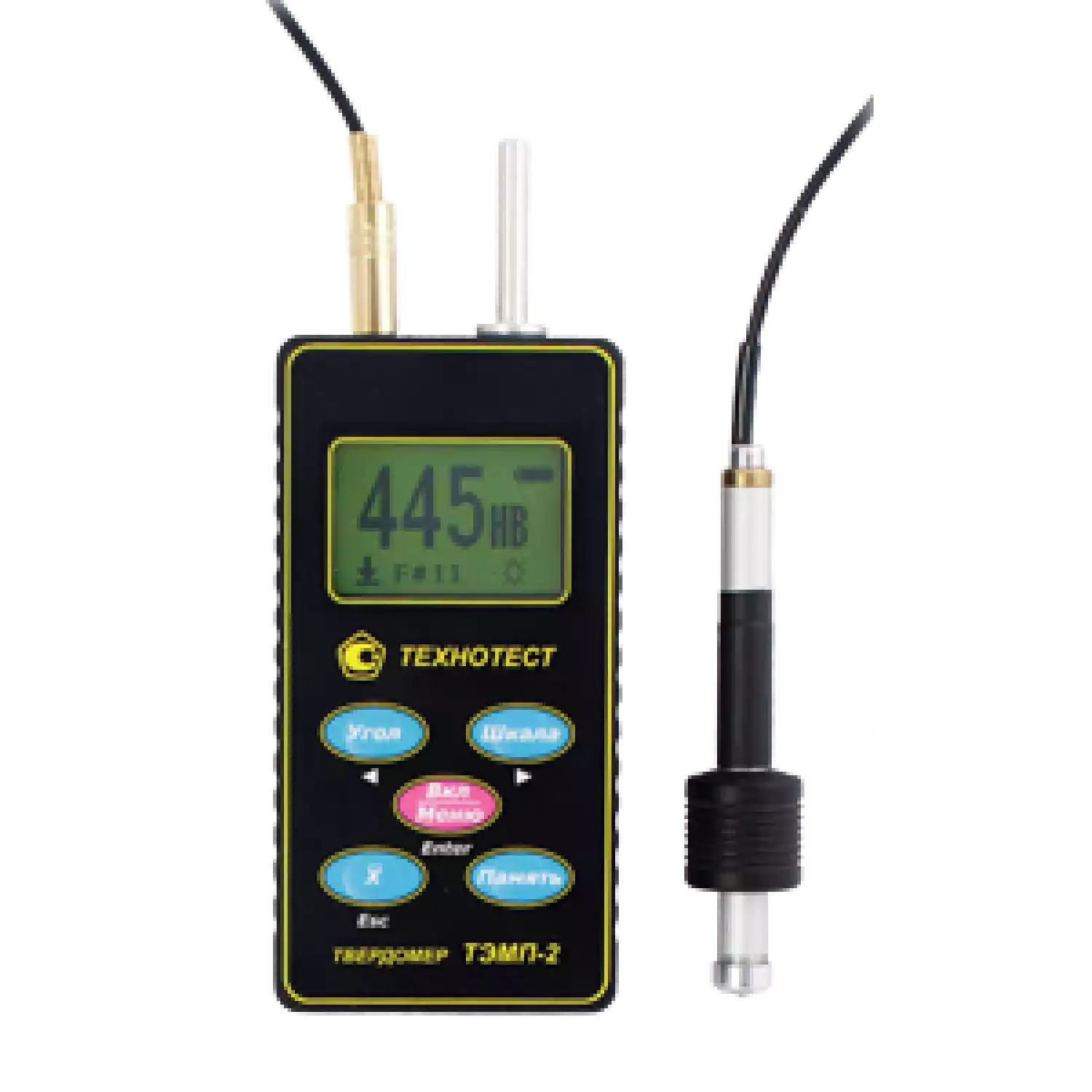

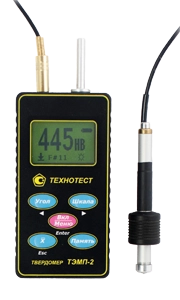

Универсальный твердомер ТЭМП-2 в металлическом корпусе

Тип оборудования: Твердомер, измеритель твердости

Производитель: Технотест, Россия

Серия: ТЭМП

Модель: ТЭМП-2, ранее использовавшееся обозначение ТЭМП-2у

Описание: прибор для измерения твердости черных и цветных металлов, сплавов, сталей и резины

Сертификаты на твердомер ТЭМП-2:

• Сертификат об утверждении типа средств измерений № 29216, допущен к применению в Российской Федерации. Твердомер ТЭМП-2 внесен в Государственный реестр РФ под № 35890-07
• Сертификаты об утверждении типа средств измерений Беларусь, Украина, Казахстан
• Свидетельство о регистрации № МТ 043.2007 в Реестре средств измерений, допущенных к применению в ОАО «РЖД»

Гарантия на динамический твердомер ТЭМП-2: 36 месяцев.

Назначение твердомера ТЭМП-2

Твердомер ТЭМП-2 предназначен для экспрессного измерения твердости различных изделий (из стали, чугуна, цветных металлов, резины и др. материалов) в производственных и лабораторных условиях по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора “D” (HSD), а также для определения пределов прочности и текучести, в том числе по ГОСТ 22761-77.

Динамический твердомер ТЭМП-2 обладает большим количеством шкал, позволяющим использовать его как трубный, так и как многофункциональный твердомер.

Только твердомером ТЭМП-2 можно точно измерить твёрдость, предел прочности и условный предел текучести материала стальных тонкостенных труб разных диаметров с толщиной стенки менее 8 мм (а также листов и обечаек от 2 мм и выше), при этом используется специальная методика, разработанная производителем. Запись шкал для тонкостенных труб в твердомер ТЭМП-2 осуществляется за отдельную плату. Твёрдость, предел прочности и условный предел текучести на растяжение труб с толщинами стенок свыше 8 мм измеряются твердомером ТЭМП-2 напрямую без каких-либо дополнительных методик.

По техническим характеристикам и надежности переносной твердомер ТЭМП-2 не уступает лучшим зарубежным аналогам.

Динамический твердомер ТЭМП-2 внесен в ряд РД разных отраслей промышленности России, в том числе и в РД, утвержденных Госгортехнадзором РФ, в частности:

1. ТПКМЭ-20-96. “Типовая программа контроля механических свойств металла трубопроводов АЭС с ВВЭР-1000 после 100 тысяч часов эксплуатации”. Разработана ГП ВНИИАЭС, ОКБ “Гидропресс”. Утверждена в ГП Концерне “РОСЭНЕРГОАТОМ”, Москва, 1996 г.

2. РД 153-34.1-003-01. "Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования". (РТМ-1с), Минэнерго России, ПИО ОБТ, Москва, 2001 г.

3. РД 12-411-01. “Инструкция по диагностированию технического состояния подземных стальных газопроводов. Госгортехнадзор России, Москва, 2001 г.

4. РД 243 РФ 3.11-99. “Техническое состояние подземных газопроводов”. ОАО РОСГАЗИФИКАЦИЯ, ОАО ГИПРОНИИГАЗ, Саратов, 1999 г.

5. «Методика проведения экспертизы промышленной безопасности и определения срока дальнейшей эксплуатации газового оборудования промышленных печей, котлов, ГРП, ГРУ, ШРП и стальных газопроводов». Госгортехнадзор. Москва, 2004 г.

6. РД 31.114-98. “Методика выполнения измерений твердости рабочих поверхностей зубьев зубчатых колес тяговых передач тягового подвижного состава”. ВНИТИ МПС, МПС РФ, Москва, 1998 г.

Отличительные особенности твердомера ТЭМП-2:

• Усиленный кабель на датчике для соединения с электронным блоком прибора;
• Возможность программирования с помощью клавиатуры или компьютера до 64 пользовательских шкал по стали, а также различным материалам и изделиям (для трубной версии ТЭМП-2 все шкалы по 19 трубам - HB, σв, σ02 можно записать в прибор);
• Быстрый поиск шкал;
• Программное обеспечение с возможностью сохранения шкал на компьютере и записи их с компьютера в прибор;
• Память данных измерений на 200 результатов, возможность их просмотра в приборе, вывод на компьютер через последовательный порт, распечатка в виде специального протокола и файловое архивирование;
• Простота и удобство в работе - все основные операции осуществляются нажатием одной кнопки (изменение угла, шкалы, запись в память, усреднение);
• Удобное экранное меню, хорошо читаемые крупные цифры и шрифт, информативность;
• Подсветка жидкокристаллического дисплея позволяет работать при недостаточной освещённости и отрицательных температурах (до -20°С);
• Возможно использование с одним и тем же прибором нескольких датчиков разного назначения, в том числе спецдатчик с удлиненной насадкой, позволяющего измерять твердость шестерен с модулем четыре и выше во впадинах и по эвольвенте зуба, а также твердость шкивов, пазов под шпонки, труднодоступных мест, например зон термического влияния у сварных валиков на трубах;
• Расширенный диапазон измеряемой твёрдости: от баббита и мягкого припоя (от 10 НВ) до высоколегированных термообработанных сталей (70 HRC и выше);
• Твердость деталей твердомером ТЭМП-2 измеряют практически без ограничений по их толщине, массе и уровню твердости: обечайки, трубы, листы толщиной от 2мм и выше; детали малой массы типа поршневых колец, тел вращения, сверл диаметром от 3 мм и выше, болтов, гаеки т.д.;изделий из материалов с низким уровнем твердости – баббит от 20 НВ,алюминий от 10 НВ и выше, резинотехнические изделия от 20 до 90 единиц по Шору и т.п.

Технические характеристики твердомера ТЭМП-2:

* При выпуске с производства в твердомер ТЭМП-2 стандартно записаны следующие шкалы твердости: по Либу (Лейбу) HL, по Бринеллю HB, по Роквеллу HRC и предел прочности Rm для углеродистых сталей перлитного класса по ГОСТ 22761-77. Дополнительные шкалы твердости записываются бесплатно по заявке Заказчика.

Комплекты поставки динамического твердомера ТЭМП-2

Твердомер ТЭМП-2 (базовый комплект) – блок электронный в пластмассовом или металлическом корпусе, датчик, толкатель, 2 элемента питания тип АА, CD-диск с программным обеспечением, паспорт с методикой поверки, чехол, USB кабель связи прибора с компьютером, первичная поверка твердомера ТЭМП-2.

Твердомер ТЭМП-2 (универсальный комплект) – блок электронный в пластмассовом или металлическом корпусе, датчик, толкатель, аккумуляторные батареи 2 шт., сетевой блок питания, зарядное устройство, USB-кабель для связи с компьютером, программное обеспечение на диске, паспорт с методикой поверки, монтажный чехол, первичная поверка твердомера ТЭМП-2, чемодан.

Дополнительные аксессуары для твердомера ТЭМП-2:

• Монтажный чехол;
• Чемодан;
• Сетевой блок питания;
• Зарядное устройство с аккумуляторами;
• Кабель USB.

Датчики для твердомера ТЭМП-2:

• Датчик для твердомеров ТЭМП (удлиненный 107 мм или короткий 87 мм);
• Датчик укороченный для твердомеров ТЭМП (75 мм);
• Датчик для твердомеров ТЭМП для измерений на глубине (до 1000 мм);
• Спецдатчик для измерений твердости, как на обычных изделиях, так и на деталях с труднодоступными местами (шестерни, сварные швы, пазы и т.д.).

Меры твердости:

Меры твердости для стали:

• Образцовые меры твердости МТБ-1 (по Бринеллю НВ, комплект из 3 мер);
• Образцовые меры твердости МТР-1 (по Роквеллу HRC, комплект из 5 мер);
• Образцовые меры твердости МТВ-1 (по Виккерсу HV, комплект из 4 мер);
• Образцовые меры твердости МТСР-1 (по Супер-Роквеллу HRN и HRT, комплект из 6 мер);
• Образцовые меры твердости МТШ (по Шору HSD, комплект из 3 мер).

Меры твердости для резины и пластиков:

- Образцовые меры твердости по Шору А (комплект из 4 мер).

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
