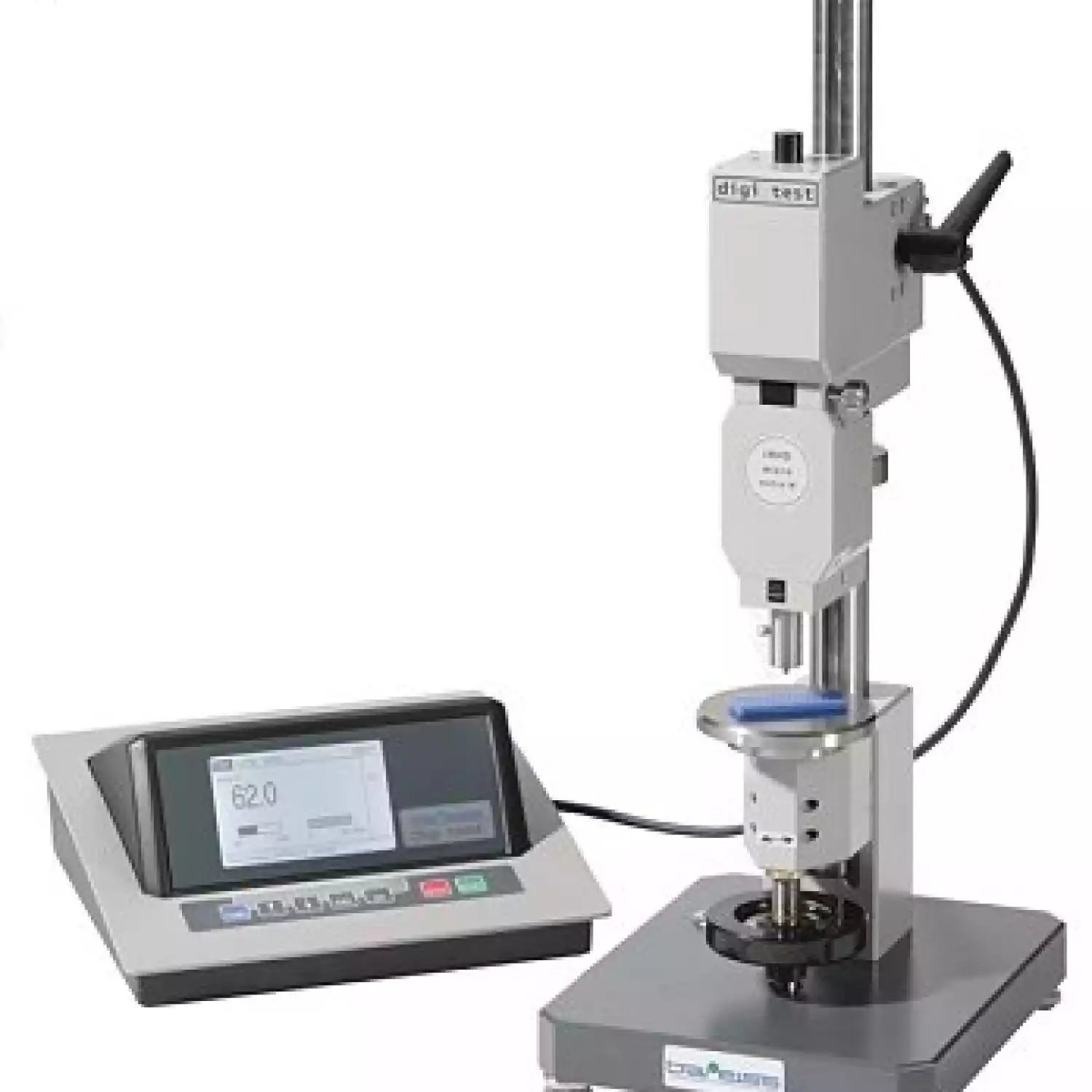

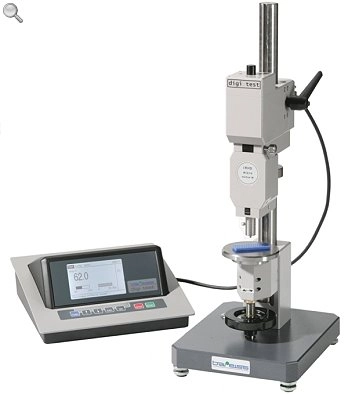

DIGI TEST II твердомер и микротвердомер со сменными измерительными головками на выбор

• Изготовитель: Bareiss (ФРГ)
• Состояние: новое изделие.
• Поверка: невозможна, поскольку не внесено в госреестр СИ РФ.

Цифровой твердомер обладает широким спектром толщины контролируемых изделий, начиная от минимальной толщины образца — 0.6 мм при помощи различных съёмных измерительных головок. С измерительными головками IRHD Compact III возможно измерение твёрдости в диапазоне:

• IRHD micro (толщина образца от 0,6 до 5,0 мм)
• IRHD normal (толщина образца от 6,0 до 10,0 мм) в соответствии со следующими стандартами: DIN ISO 48, NF T 46-003, ASTM D 1415, BS 903, Part. A26.

Назначение средства измерений:

Твердомеры многофункциональные комбинированные DIGI TEST, DIGI TEST II (далее — твердомеры) предназначены для измерений твердости изделий из мягкой резины, при- родного каучука, мягкого хлорвинила, кожи, твердой резины, твердых пластиков, акрилового стекла, виниловой плитки, хрупких пластиков.

Описание средства измерений:

Твердомеры представляют собой стационарные средства измерений, состоящие из испытательного стенда, измерительного устройства и электронного блока.

Принцип действия твердомеров для шкал Шора А и D основан на измерении глубины погружения индентора в испытываемый образец под действием силы, действующей перпендикулярно образцу. Для шкалы Шора А индентор имеет геометрические размеры по ГОСТ 263-75, для шкалы Шора D индентор имеет геометрические размеры по ГОСТ 24621-91. Вылет индентора от опорной поверхности твердомера составляет (2,50±0,04) мм. Сила, под действием которой индентор погружается в образец, обеспечивается пружиной калиброванной по ГОСТ 263-75 для шкалы Шора А и по ГОСТ 24621-91 для шкалы Шора D.

Принцип действия твердомеров для шкал IRHD N и IRHD M основан на измерении разности между глубиной погружения индентора в испытываемый образец под действием контактной силы и глубиной погружения под действием общей силы. Контактная сила обеспечивается с помощью плоской кольцеобразной лапки для прижима и закрепления образца. Лапка имеет в центре отверстие для прохождения индентора и жестко соединена с измерительным устройством.

Твердомер подготавливается для работы на необходимой шкале измерений путем настройки измерительного устройства и вводом параметров измерения клавишами электронного блока. После ввода необходимых параметров и настройки измерительной головки осуществляет измерение в автоматическом режиме.

Все модификации оснащены средствами архивации результатов измерений и статистической обработки результатов измерений.

Прибор представляет собой управляемый микрокомпьютером твердомер с очень высокой точностью измерений в нескольких диапазонах по IRHD (а также IRHD-ss supersoft), VLHR и Шор.

Твердомер обеспечивает быстрое и полностью автоматическое измерение (без влияния оператора) во всех диапазонах по шкалам Шора и IRHD. Благодаря цифровым измерительным системам, достигается высокая точность измерения. Может применяться, например, в автоматическом режиме для определения твёрдости фасонных изделий и листовых материалов.

Перед приложением усилия пружины (испытание по Шору) или главного усилия (испытание по IRHD) индентор зондирует поверхность образца. Этот запатентованный процесс обеспечивает надежное измерение фасонных деталей с вогнутой или выпуклой поверхностью.

Метрологические и технические характеристики:

Шкала Шора A:

• Диапазон измерения твердости, числа твердости H_A ................................................... от 0 до 100.
• Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости H_A.................................................................................. ±1.
• Предварительная нагрузка, Н (гс) .................................................................... 0,549 ±0,080 (56±8).
• Нагрузка, Н (гс) ............................................................................................. 8,063 ±0,080 (822±8).
• Диаметр   стержня   индентора,  м.........................................................................................1,25±0,15.
• Угол конусной части индентора, …^о.................................................................................. 35±0,25.
• Диаметр площадки срезанной части конуса, м................................................................0,79±0,03.
• Вылет индентора от опорной поверхности твердомера, мм ...........................................2,50 ±0,04.

Шкала Шора D:

• Диапазон измерения твердости, числа твердости H_D ................................................... от 0 до 100.
• Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости H_D.................................................................................. ±1.
• Нагрузка, Н (гс) .....................................................................................44,50 ±0,044 (4.536±0,045)
• Диаметр   стержня   индентора,  м.........................................................................................1,25±0,15.
• Угол конусной части индентора, …^о...................................................................................... 30±1.
• Радиус   закругления  конуса,  мм ........................................................................................0,1±0,012.
• Вылет индентора от опорной поверхности твердомера, мм ...........................................2,50 ±0,04.

Шкала IRHD N:

• Диапазон измерения твердости, числа твердости IRHD N........................................... от 30 до 85.
• Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости IRHD N ......................................................................... ±1.
• Контактная нагрузка, Н.......................................................................................................0,3 ±0,02.
• Нагрузка на шариковый индентор, Н .................................................................................5,4 ±0,01.
• Шарик или полусфера, диаметр, мм.................................................................................2,50±0,01.
• Прижимная лапка, высота, мм................................................................................................. 20±1.
• Отверстие в лапке, диаметр, мм ................................................................................................ 6±1.

Шкала IRHD M (микротвердость):

• Диапазон измерения твердости, числа твердости IRHD M.......................................... от 0 до 100.
• Пределы допускаемой абсолютной погрешности измерения твёрдости, числа твердости IRHD M......................................................................... ±1.
• Контактная нагрузка, мН ..................................................................................................... 8,3 ±0,5.
• Нагрузка на шариковый индентор, мН............................................................................... 145 ±0,5.
• Шарик или полусфера, диаметр, мм.............................................................................0,395±0,005.
• Прижимная   лапка,   высота,  мм..........................................................................................3,35±0,15.
• Отверстие в лапке, диаметр, мм ........................................................................................... 1±0,15.

Общие характеристики:

Рабочие условия применения:

• температура воздуха ,°С .................................................................................... от 21 до 25;
• относительная влажность воздуха, %, не более ............................................... от 35 до 75.

Питание:

• напряжение, В .......................................................................................110±10 или 230±10;
• частота, Гц.........................................................................................................  от 50 до 60.

Габаритные размеры:

• испытательный стенд (длина´ширина´высота), мм, не более:................................ 250 х200х570;
• электронный блок (длина´ширина´высота), мм, не более: ..................................... 290 х260х120;

Комплектность средства измерений:

• Твердомер многофункциональный комбинированный DIGI TEST или DIGI TEST II ........................ 1 шт. (в зависимости от заказа).
• Индентор ............................................................................. 1 шт.— 4 шт.(в зависимости от заказа).
• Зажимное кольцо.......................................................................................................................1 шт.
• Набор шестигранных ключей ...................................................................................................1 шт.
• Дополнительный груз .................................................................... 1 шт.(в зависимости от заказа).
• Руководство по эксплуатации DIGI TEST-01РЭ......................................................................1 шт.
• Методика поверки DIGI TEST-01МП ......................................................................................1 шт.
