Твердомеры по Микро-Виккерсу НМ-210/220 серия 810

Отличительные особенности:

Модели с управлением от сенсорной панели и программного обеспечения
Электромагнитная система обеспечивает постоянную испытательную нагрузку
Высокопроизводительная оптическая система позволяет получить высококачественно изображение отпечатка индентора
Большое фокусное расстояние
6 различных объективов: 10X, 20Х, 50Х и 100Х для измерения изображения отпечатка, и 2Х и 5Х, позволяющие наблюдать отпечаток в широком поле зрения и размещать траектории измерения твердости
Долгое время функционирования благодаря LED-подсветке, натуральное восприятие цвета, улучшенный контраст
Сенсорная панель для удобного задания различных условий измерений и отображения результатов испытаний
Ручное позиционирование детали
ПО AVPAK-20 для автоматического измерения и статистических вычислений
Малая испытательная нагрузка 0,4903 х 10'3Н (0,05гс); а также доступны модели со стандартной нагрузкой

Технические характеристики твердомеров НМ-210/220:

Тип нагружения	Электромагнитный
Время выдержки	0-999 с (шаг: 1 с)
Управление нагружением	Автоматическое (нагрузка, выдержка, разгрузка)
Револьверная головка для индентора/ объектива	С приводом от двигателя и вручную
Вывод данных	RS-232C, Digimatic, интерфейс USB 2
Стол XY	Диапазон перемещений А + В: 25 х 25 мм / 50 х 50 мм, ручной привод Диапазон перемещений С + D: 50 х 50 мм /100 х 100 мм, моторизованный
Стандарты	JISB 7725, ISO 6507-2
Рабочее расстояние	50Х = 2,5 мм (доступны и другие объективы)
Шкала Виккерса	НМ-210А/210В/210С/210D Hv0,01; 0,02; 0,03; 0,05; 0,1; 0,2; 0,3; 0,5; 1 HM-220A/220B/220C/220D HV0,00005; 0.0001; 0.0002; 0,0003; 0,0005; 0,001; 0,002; 0,003; 0,005; 0,01; 0,02; 0,03; 0,05; 0,1; 0,2; 0,3; 0,5; 1;2
Масса	43 кг

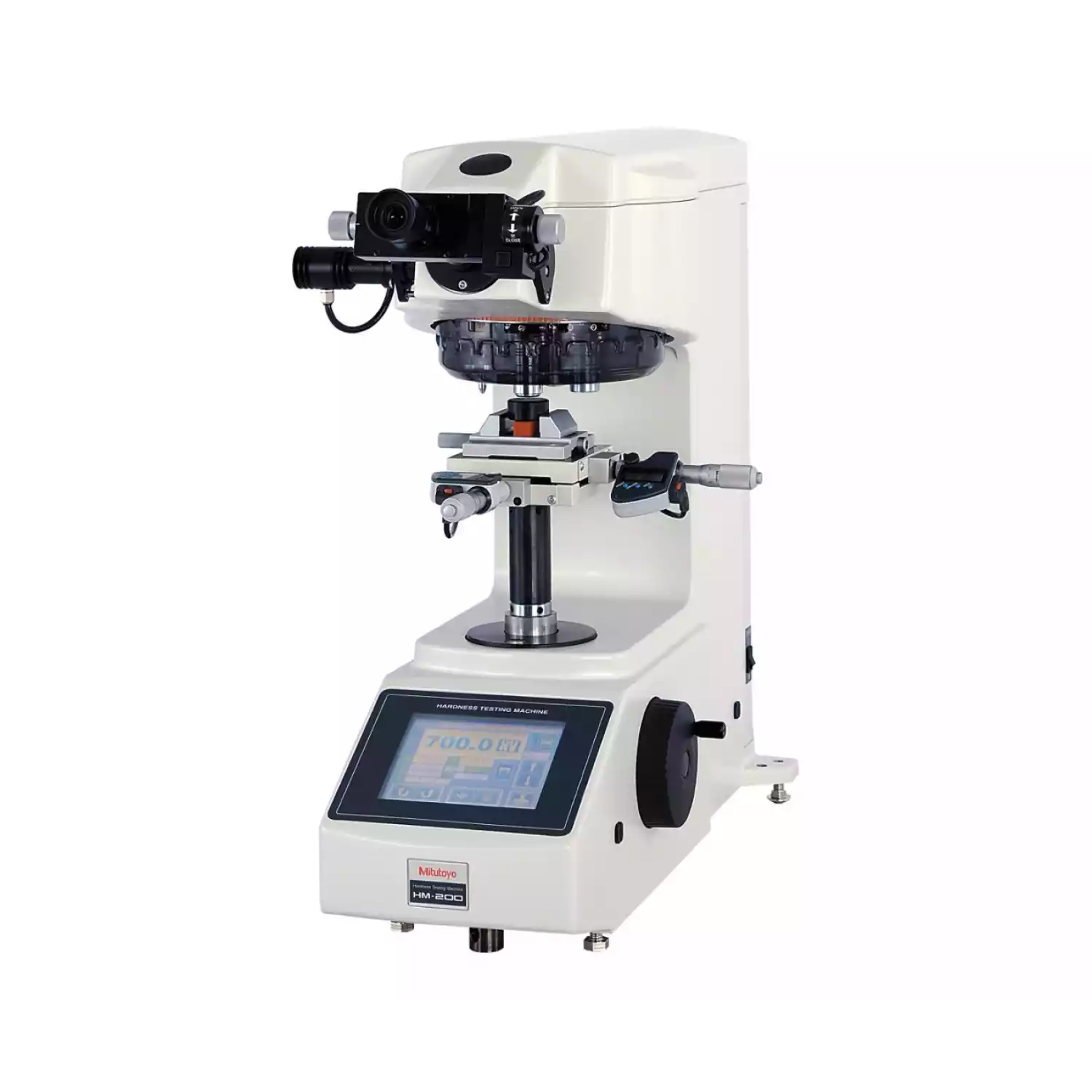

Система А

НМ-210А/НМ-220А

Особенности:

Сенсорная панель управления
Измерение размера отпечатка с помощью измерительного микроскопа
Позиционирование с помощью стола XY с ручным перемещением

Система В

НМ-210В/НМ-220В

Автоматическое измерение с помощью программного обеспечения AVPAK-20 устраняет возможность ошибки оператора.

Особенности:

Управление при помощи программного обеспечения AVPAK-20
Автоматическое измерение размера отпечатка
Позиционирование при помощи стола XY с ручным перемещением

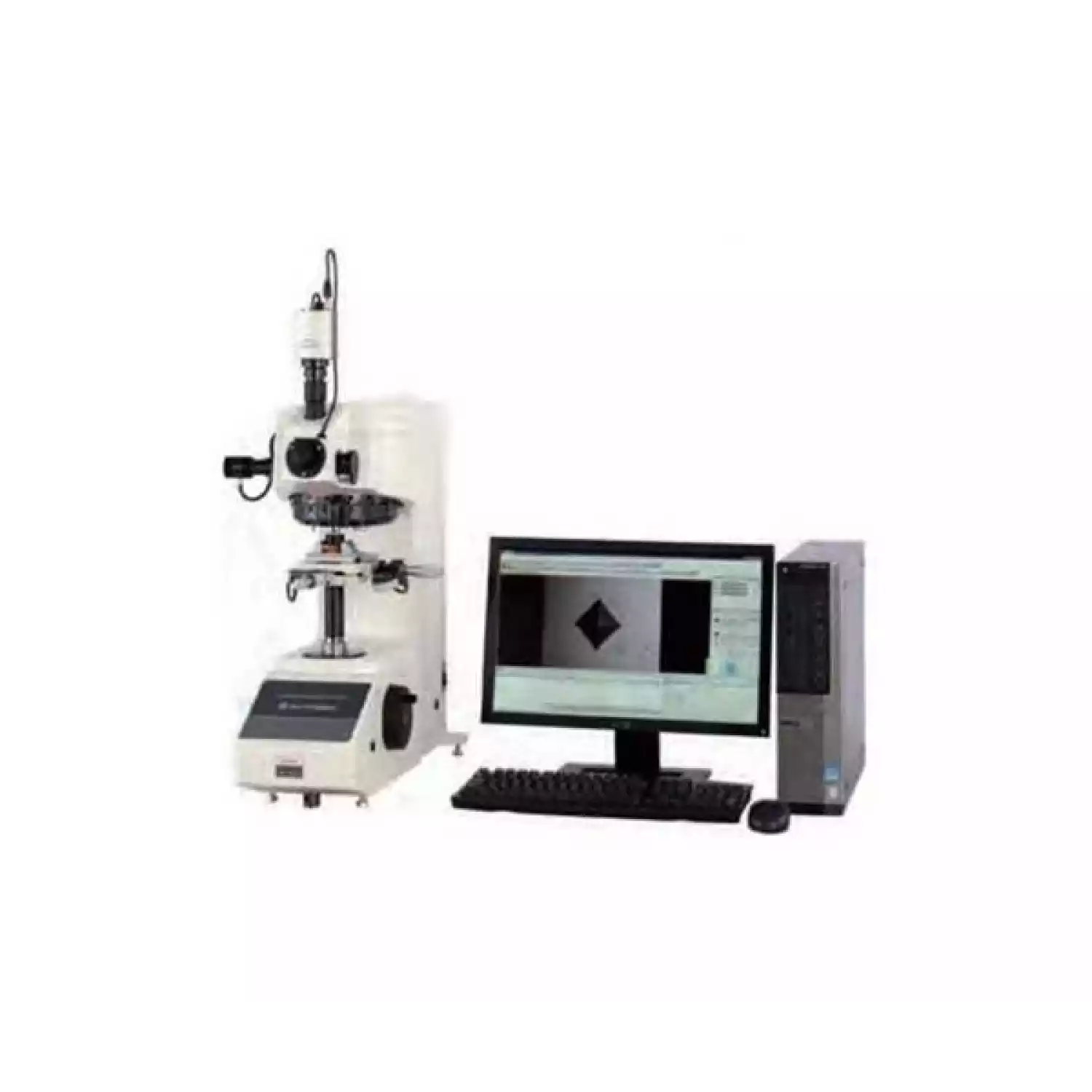

Система С

НМ-210С/НМ-220С

Особенности:

Управление через программное обеспечение AVPAK-20
Автоматическое измерение размера отпечатка
Позиционирование с помощью моторизованного стола XY

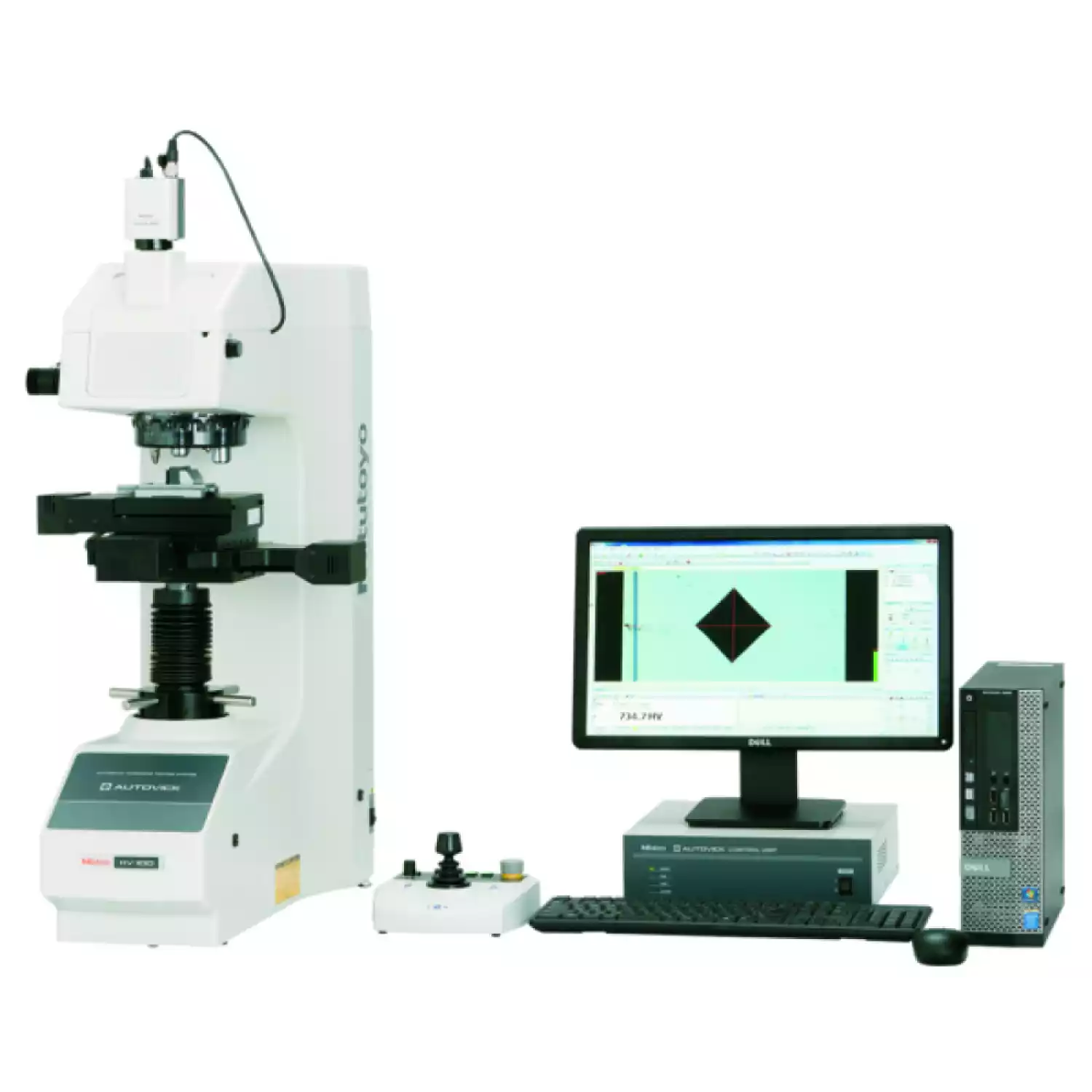

Система D

HM-210D/HM-220D

Особенности:

Управление через программное обеспечение AVPAK-20
Автоматическое измерение размера отпечатка
Позиционирование с помощью моторизованного стола XY
Автоматическая фокусировка

		Система A		Система B		Система C		Система D
Основной блок		НМ-210	НМ-220	НМ-210	НМ-220	НМ-210	НМ-220	НМ-210	НМ-220
Блок управления		Сенсорная панель		ПК		ПК		ПК
Нагрузка		Стандартная	Малая	Стандартная	Малая	Стандартная	Малая	Стандартная	Малая
Стол XY		Ручной		Ручной		Приводной		Приводной
	Выбор	25х25 мм 50х50 мм		25х25 мм 50х50 мм		50х50 мм 100х100 мм		50х50 мм 100х100 мм
Фокусировка		Ручная		Ручная		Ручная		Автофокус
Программное обеспечение		-		AVPAK-20		AVPAK-20		AVPAK-20

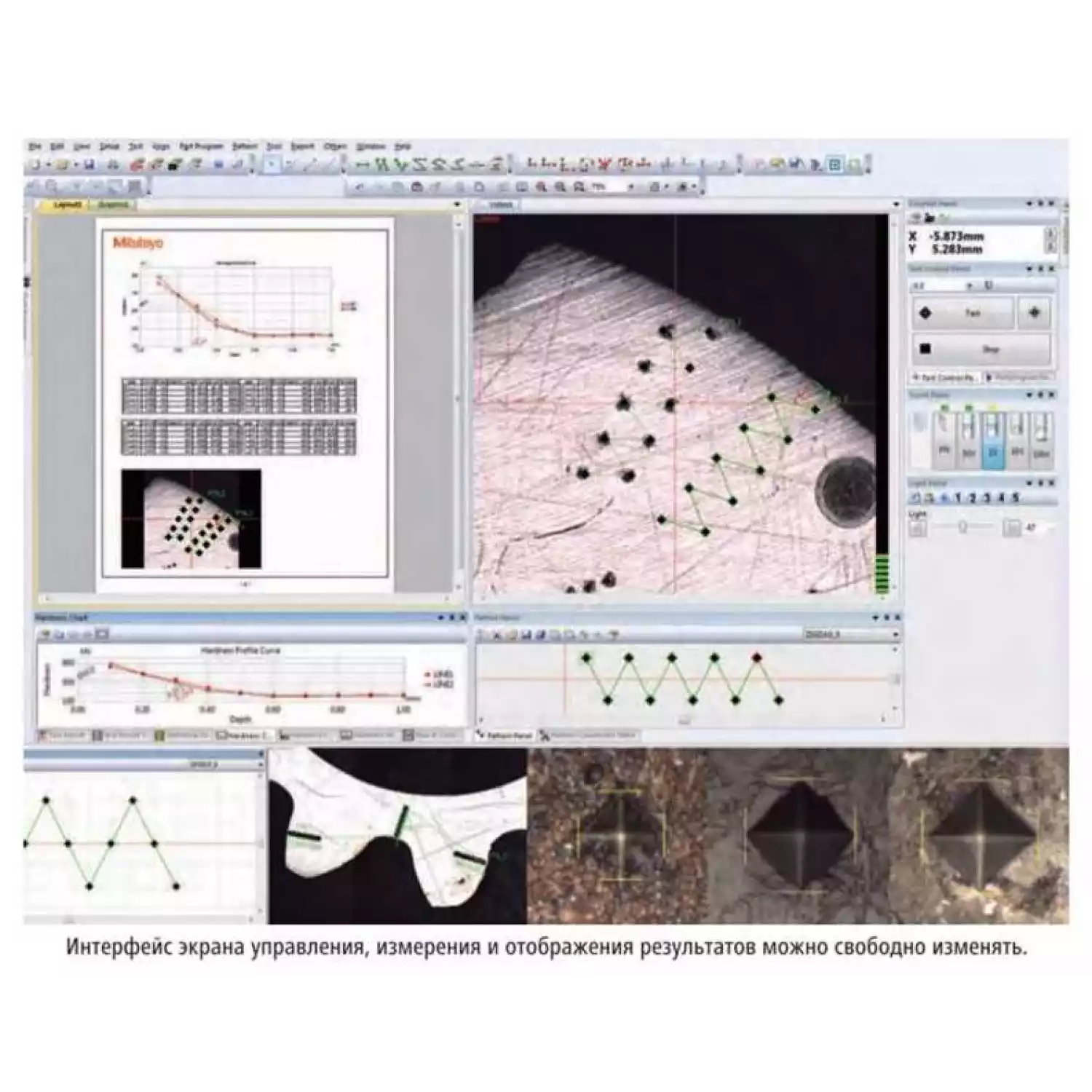

ПО AVPAK-20 для систем В,С и D

Работа с несколькими образцами

Составление измерительных программ и функция менеджера деталей позволяют проводить измерение нескольких не однотипных деталей.

Испытание нескольких образцов

Запуск отдельных программ для каждого не однотипного образца.

Менеджер деталей

Запуск общей программы для испытания однотипных образцов.

Создание шаблона

Этот инструмент позволяет создавать шаблоны в виде прямых, зигзагообразных линий, а также специальных шаблонов.

Применение шаблона

Этот инструмент позволяет использовать шаблоны с привязкой к системе координат. Он задает начало координат, направление и т.д. для созданных шаблонов.

Функции:

Конфигурация отчета. Изображения любых видов, графиков, таблиц и т.д. можно легко вывести в отчет.
Сшивка. Сбор изображений при перемещении стола и последующее их объединения в общую картину, отображающую всю деталь.
Автоконтур. Автоматически обмеряет деталь по контуру, собирая изображения при перемещении стола, с последующим объединением изображений в общую картину.
Функция навигации (Система В). Если положение стола необходимо изменить во время измерения нескольких точек, то эта функция направляет перемещение ручного стола XY в следующее положение измерения.
