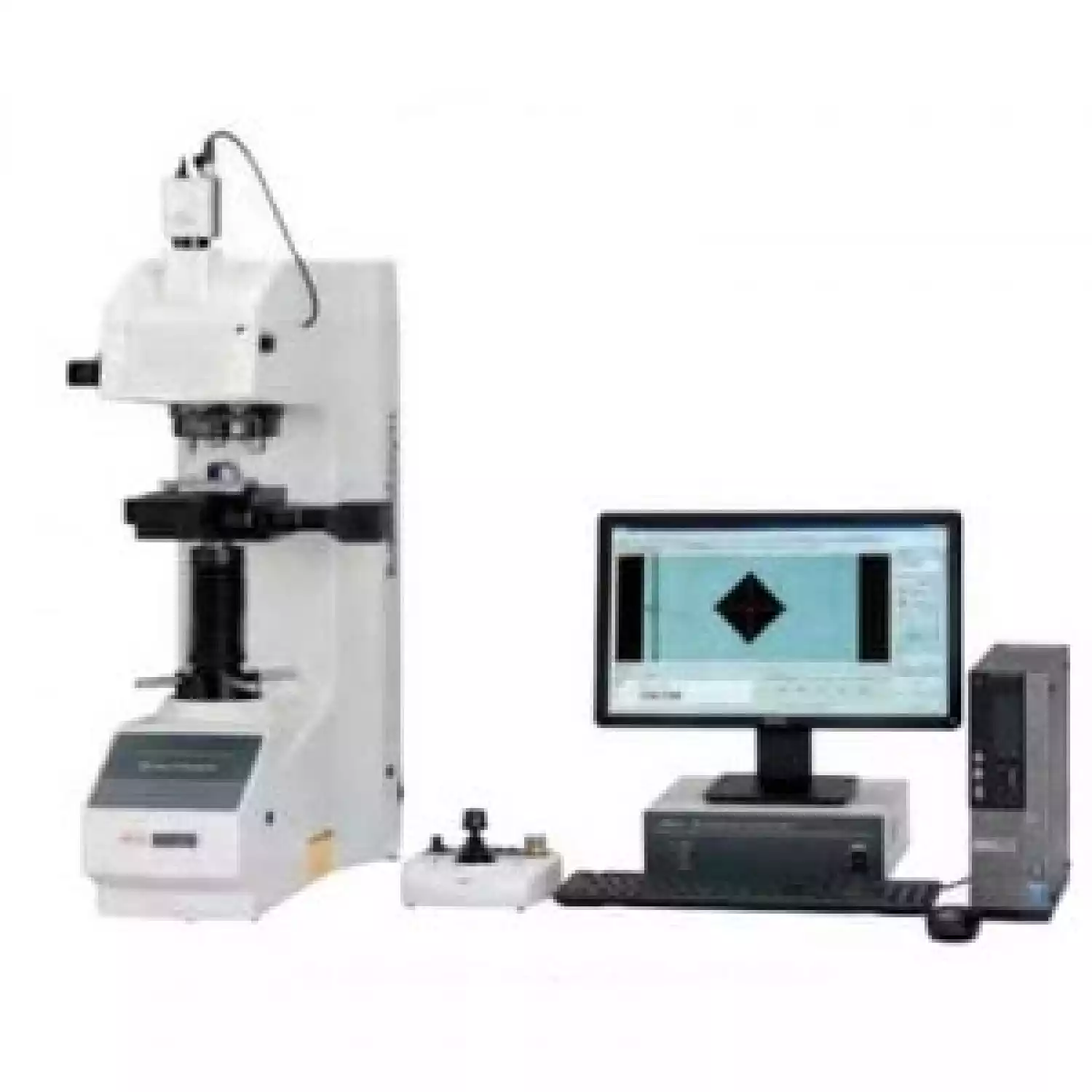

Твердомеры по Виккерсу HV-110/120 серия 810

Отличительные особенности:

Модели с управлением от сенсорной панели и программного обеспечения.
144 мм (5,7") цветной дисплей (Тип А) с повышенной четкостью для легкого управления твердомером
Полностью автоматическая система существенно сокращает время, требуемое для измерения твердости, используя ПО AVPAK-20 (Тип В, С, D) для создания циклов измерение - анализ - составление отчета
Электромагнитная система создания испытательной нагрузки
Долгое время функционирования благодаря LED-подсветке, натуральное восприятие цвета, улучшенный контраст
Возможность измерения твердости по Микро-Бринеллю до 62,5 кг при помощи опционального груза для испытательной нагрузки

Технические характеристики твердомеров HV-110/120:

Тип нагружения	Моторизованный
Время выдержки	5-999 с (по выбору)
Оптическая система	Оптическая система с коррекцией на бесконечности
Блок подсветки	Светодиодная подсветка
Револьверная головка для индентора/ объектива	С приводом от двигателя и ручным управлением
Вывод данных	RS-232C, Digimatic, интерфейс USB 2
Стол XY	Диапазон перемещений для систем А + В: 50 х 50 мм, ручной привод Диапазон перемещений для систем С + D: 50 х 50 мм /100 х 100 мм, моторизованный
Стандарты	JIS В 7725, ISO 6507-2
Скорость подвода индентора	60 мкм/с, 150 мкм/с на выбор
Поддерживаемые шкалы	HV, НК, HB, КС
Шкала Виккерса	HV-110A/110B/110C/110D HV1; 2; 3; 5; 10; 20; 30 HV-120А/120В/1200120D HV 0,3; 0,5; 1; 2,5; 5; 10; 20; 30
Линейка объективов	2х, 5х, 10х, 2Ох, 50х, ЮОх

Система А

HV-110A/HV-120A

Особенности:

144 мм (5,7м) цветной LCD дисплей
3 типа отображения данных на дисплее
Микроскоп в комплекте позволяет измерять диагональный размер отпечатка, наблюдая его визуально
Позиционирование детали при помощи ручного стола XY

Система В

HV-110B/HV-120В

Особенности:

Управление при помощи многофункционального ПО AVPAK-20
Регулирование яркости светодиодной подсветки при помощи диафрагмы или ПО AVPAK-20
Позиционирование детали при помощи ручного стола XY

Система С

HV-110C/HV-120С

Особенности:

Управление при помощи многофункционального ПО AVPAK-20
Регулирование яркости светодиодной подсветки при помощи диафрагмы или ПО AVPAK-20
Автоматическое измерение отпечатка
Позиционирование детали при помощи моторизованного стола XY

Система D

HV-110D/HV-120D

Особенности:

Управление при помощи многофункционального ПО AVPAK-20
Регулирование яркости светодиодной подсветки при помощи диафрагмы или ПО AVPAK-20
Позиционирование детали при помощи моторизованного стола XY
Автоматическая фокусировка

		Система A		Система B		Система C		Система D
Основной блок		НV-110	НV-120	НV-110	НV-120	НV-110	НV-120	НV-110	НV-120
Блок управления		Сенсорная панель		ПК		ПК		ПК
Нагрузка		Стандартная	Малая	Стандартная	Малая	Стандартная	Малая	Стандартная	Малая
Стол XY		Ручной		Ручной		Моторизованный		Моторизованный
	Выбор	50х50 мм		50х50 мм		50х50 мм 100х100 мм		50х50 мм 100х100 мм
Фокусировка		Ручная		Ручная		Ручная		Автоматическая
Программное обеспечение		-		AVPAK-20		AVPAK-20		AVPAK-20

Программное обеспечение AVPAK-20 для систем В,С и D

ПО для управления последовательностью измерения, оценки твердости и составления отчета, поддерживает операционную систему Windows® 7 64 бит.

Создание шаблонов

Позволяет провести измерения по нескольким шаблонам (прямая, зигзагообразная линия, решетка или окружность/ дуга) или их комбинациям, или по произвольно созданным шаблонам.

Функция выравнивания системы координат

Доступно несколько методов выравнивания (по 1 точке, по 2 точкам, по 3 точкам, по дуге, по центру окружности, по биссектрисе, по средней точке). Возможно задание системы координат по контуру для нескольких типов измерений (смещение, по шаблону, на сетке).

Анализ и составление отчетов

Обеспечивает отображение нескольких типов графиков (изменение науглероживания, распределение науглероживания, контрольная карта для средних и размахов) и конфигураций их расположения. Доступна возможность редактирования графиков.

Функции

Сшивка

Перемещение стола по сетке и получение изображения большой площади детали путем сшивания нескольких изображений с камеры (требуется моторизованный стол XY).

Измерение отпечатка

Анализ отпечатка и измерение его диагонального размера согласно EN ISO 6507-1.

Управление подсветкой

100 ступеней яркости подсветки. Автоматический подбор яркости освещения в зависимости от типа поверхности детали и отображение засвеченных участков на изображении детали.

Управление столом

Управление моторизованным столом XY (для типов С и D) и автоматической фокусировкой (тип D) при помощи джойстика в окне ПО AVPAK-20. Также доступно хранение и перемещение в 5 заданных положений стола XY.

Управление револьверной головкой

Обеспечивает смену объективов и инденторов путем поворота револьверной головки.
