Предназначен для измерения и регистрации усилий натяжения неподвижного конца талевого каната при бурении и капитальном ремонте скважин.

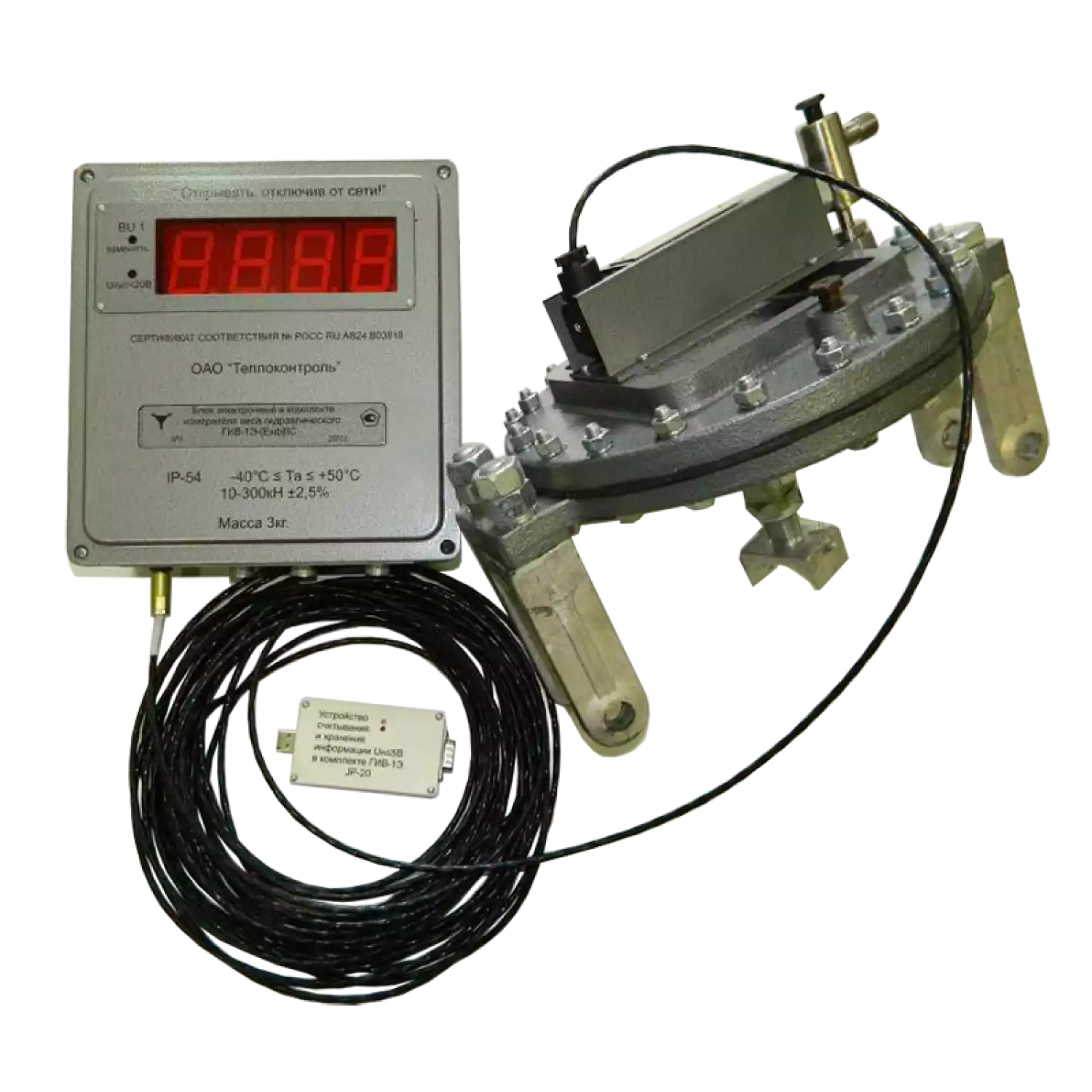

В состав прибора входят: трансформатор давления ТД-300 с преобразователем давления
КРТ5-Ех, микропроцессорный блок измерения и индикации, показывающий и регистрирующий усилие натяжения каната в кН, пресс-бачок для заполнения прибора. В энергонезависимой памяти микропроцессорного блока хранится информация за последние 80 суток , которая может быть перенесена в устройство считывания и хранения информации УСХИ с целью просмотра в ПК.
Соединение УСХИ с микропроцессорным блоком и ПК (а также соединение микропроцессорного блока с ПК) производиться при помощи стандартного интерфейса RS 232. На индикаторе прибора высвечивается усилие натяжения неподвижного конца талевого каната в кН.
В приборе также имеется индикация перегрузки. При перегрузке начинают мигать все разряды индикатора и срабатывает реле, имеющее две пары контактов с нагрузочной способностью 8 А, к которым может подключаться внешнее сигнальное устройство (лампа или звуковой сигнал) и цепи управления блокировкой лебёдки. Прибор также имеет индикацию пониженного напряжения питания и разряда внутренней батареи.
Приборы выпускаются по СНИЦ.423 316.001 ТУ и имеют сертификат об утверждении типа средств измерений, сертификаты соответствия и Разрешение Ростехнадзора на применение.
Особенности ГИВ-1Э
Технические характеристики ГИВ-1Э
| Характеристики | Значения |
| Диапазон измерений веса, кН | от 10 до 300 |
| Пределы допускаемой абсолютной погрешности измерений веса, кН | 7,5 |
| Напряжение питания постоянного тока (от аккумуляторной батареи), В | от 20 до 30 |
| Потребляемая измерителем ГИВ-1Э мощность, Вт, не более | 24 |
| Габаритные размеры, мм, не более: | |
| — блок электронный | 250×230×75 |
| — устройство считывания и хранения информации (УСХИ) | 96×50×35 |
| — трансформатор давления с преобразователем давления КРТ5-Ех | 270×350×230 |
| Масса ГИВ-1Э, кг, не более: | |
| — блок электронный | 3 |
| — устройство считывания и хранения информации (УСХИ) | 0,1 |
| — трансформатор давления с преобразователем давления КРТ5-Ех | 20 |
| Диаметры канатов, применяемых при измерении, мм | 19, 22, 25, 28, 32, 38 |
| Основная приведенная погрешность измерения усилий натяжения каната | ± 2,5 % от максимального усилия натяжения каната |
| Вид взрывозащиты | «искробезопасная электрическая цепь» по ГОСТ Р 51330.10-99 |
| Тип взрывозащиты | [Exib]IIС |
| Степень защиты микропроцессорного блока от пыли и влаги | IP54 по ГОСТ14254 |
| Диапазон рабочих температур микропроцессорного блока и трансформатора давления с преобразователем давления, °C | от -40 до +50 |
| Длина соединительного кабеля, м, не более | 15 |
| Максимальное давление в гидравлической системе индикатора, МПа | 1 |
| Рабочая жидкость гидравлической системы индикатора | жидкости полиметилсилоксановые ПМС-5, ПМС-6, ПМС-10 ГОСТ 13032-77 или аналогичные по физическим свойствам |
| Уровень и вид взрывозащиты: | |
| — блок электронный по ГОСТ 12.2.020, ГОСТ Р 51330.10 | [Exib] II C |
| — преобразователь давления КРТ5Ех по ГОСТ Р 51330.10 | OExia IIСТ6Х |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы, лет | 8 |
Комплектность поставки электронного гидравлического измерителя веса ГИВ-1Э
| Трансформатор давления | Диаметр каната, мм | Максимальное усилие натяжения каната, кН |
| ТД-300 | 19, 22 | 60, 80,100,125 |
| 22, 25 | 200 | |
| 28, 32 | 250 | |
| 38 | 300 |
Приборы ГИВ 1Э выпускаются по СНИЦ.423 316.001 ТУ и имеют сертификат об утверждении типа
средств измерений, сертификаты соответствия и Разрешение Ростехнадзора на применение.
Комплектность поставки электронного гидравлического измерителя веса ГИВ-1Э
| Наименование | Обозначение | Количество |
| Блок электронный | СНИЦ.426 439.001 | 1 |
| Трансформатор давления с преобразователем давления КРТ5-Ех | СНИЦ.423 311.005 | 1 |
| Устройство считывания и хранения информации (УСХИ) | СНИЦ 426.439.002 | 1 (по отдельному заказу) |
| Руководство по эксплуатации | СНИЦ.423 316.001 РЭ | 1 |
| Паспорт | СНИЦ.423 316.001 ПС | 1 |
| Методика поверки | мп 2301-142-2007 | 1 |
