ПСУ-2 переносной сигнализатор уровня

ПСУ-2 предназначен для сигнализации оператору о верхнем и аварийном уровнях в заполняемом резервуаре, сигнализации и отключения насоса с целью предотвращения перелива в автоматическом режиме.

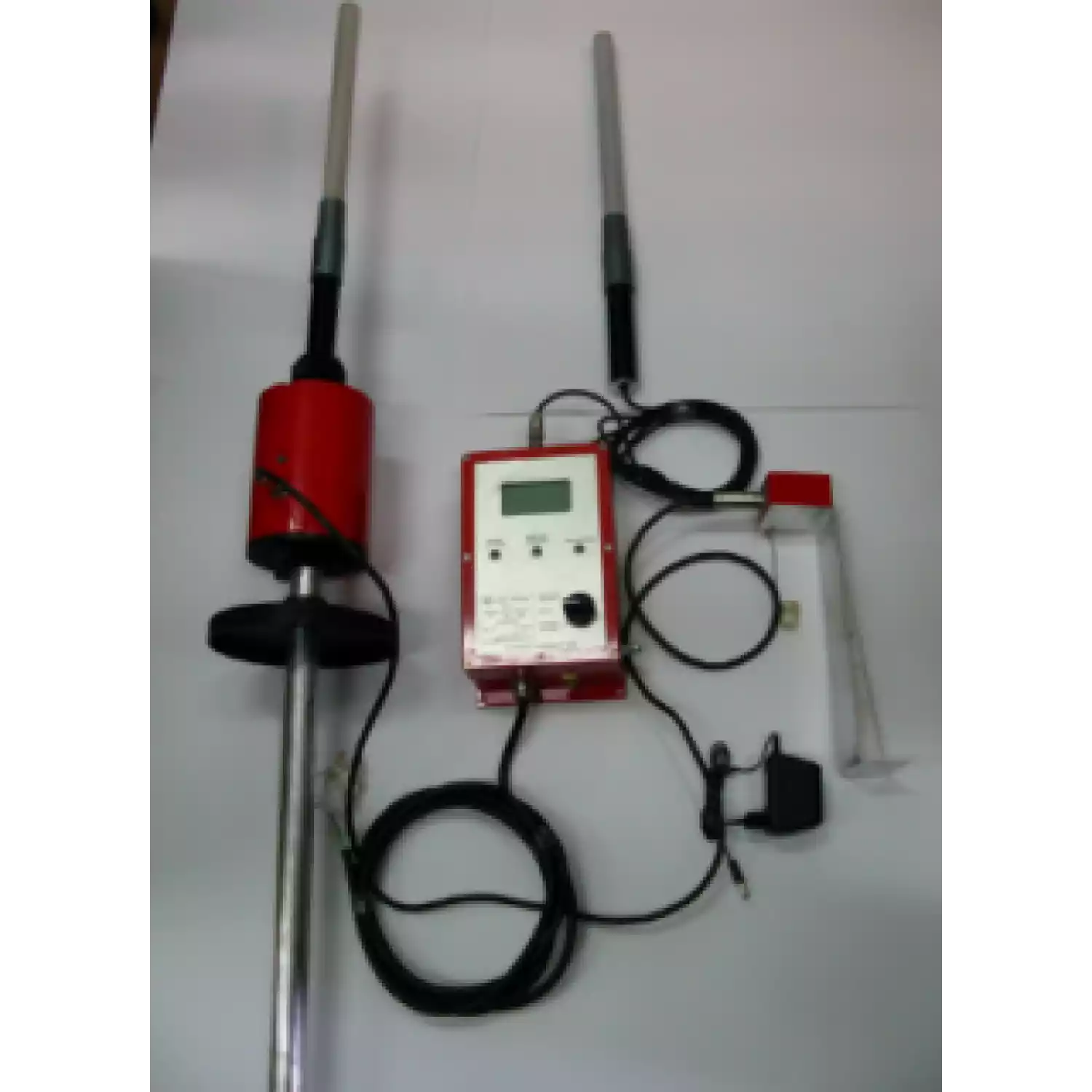

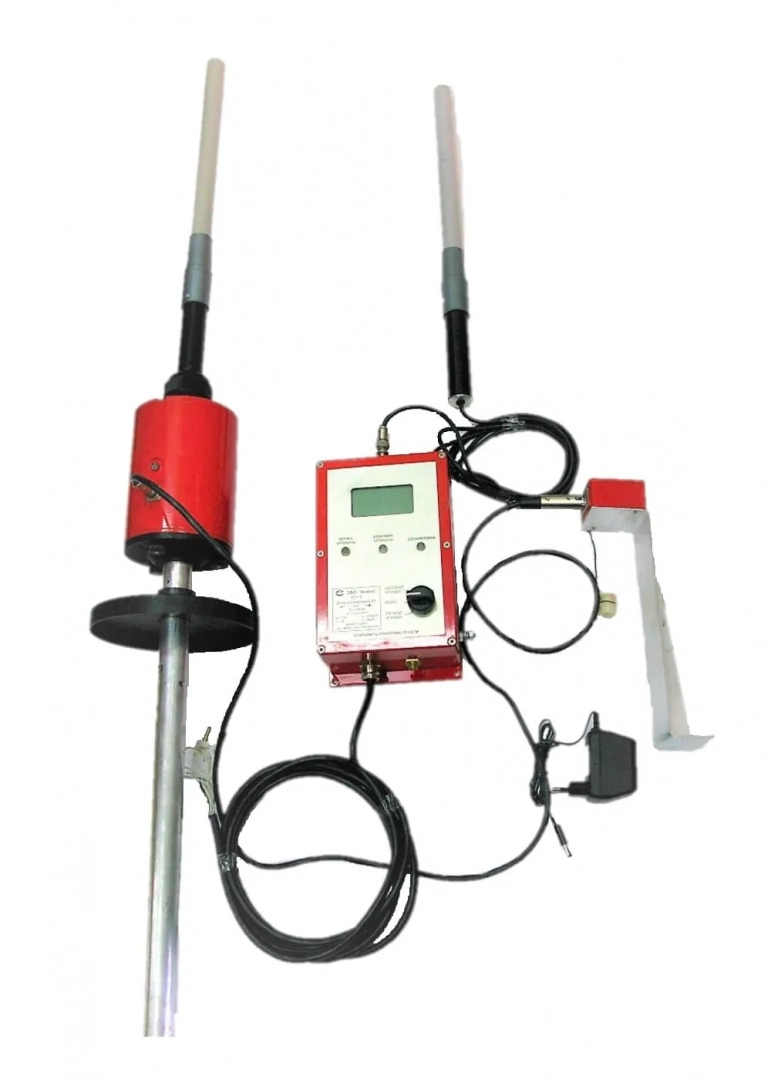

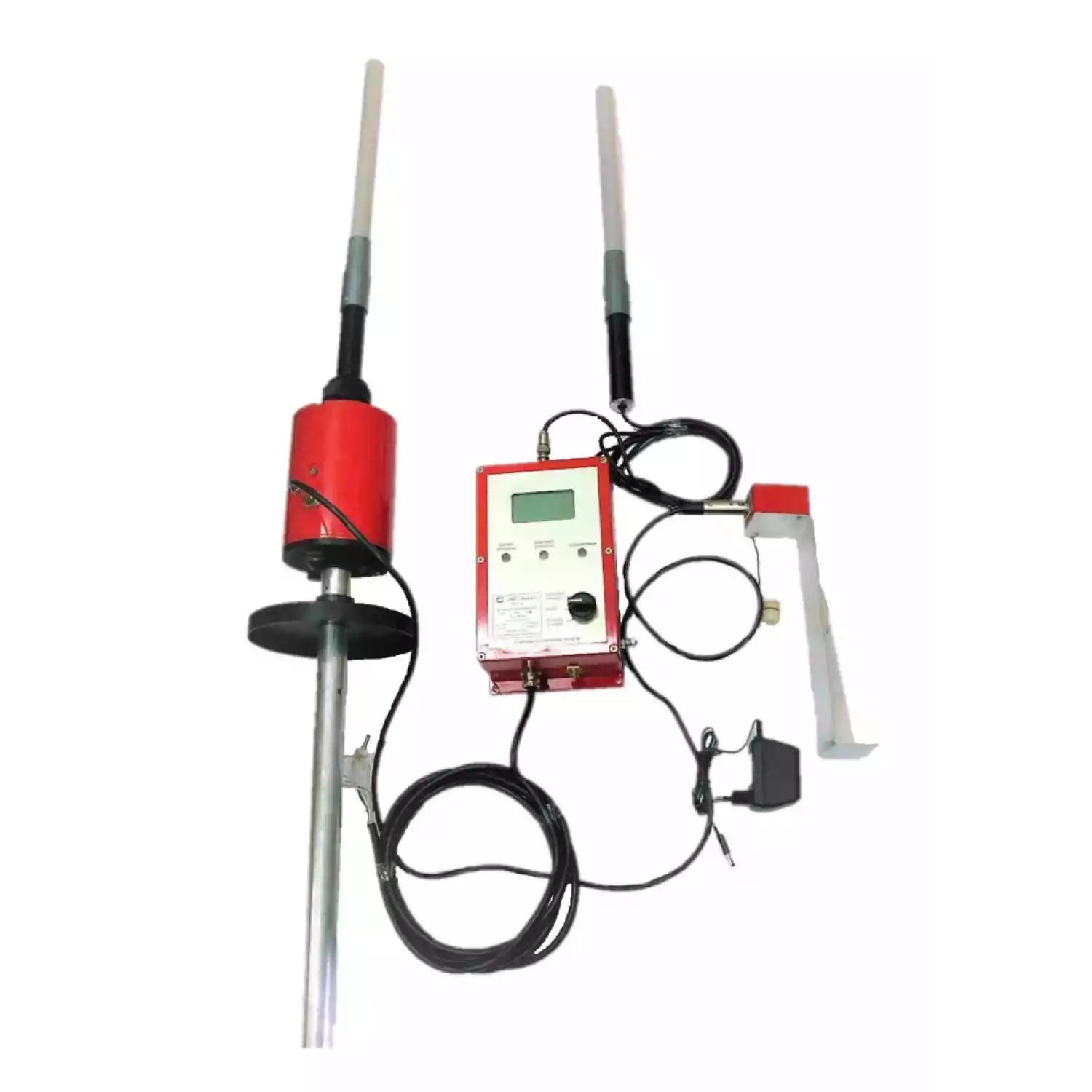

ПСУ-2 состоит из:

• переносного сигнализатора с радиопередатчиком ПСР устанавливаемого в замерный люк заполняемого резервуара с подключением к кодовому приспособлению КП установленному на резервуаре;
• кодового приспособления КП устанавливаемого на каждом резервуаре (количество определяется заказчиком — до 99 шт.;
• блока управления БУ устанавливаемого в насосной или операторной;
• антенны устанавливаемой на крыше насосной или операторной;
• зарядного устройства ЗУ.

Порядок работы ПСУ-2

Ручной режим

1. Подключить питание 220 В к блоку управления БУ.
2. Перевести переключатель режима работы на лицевой панели блока управления БУ в положение «Ручн.». После этого на жидкокристаллическом индикаторе появится эмблема «Химко» и прозвучит звуковой сигнал. Далее на индикаторе появится надпись «Ручное управление», загорится зелёный светодиод «Блокировка» и контакты реле замкнутся – устройство готово к работе.
3. По завершении работы перевести переключатель рода работы в положение «Выкл.» и отключить питание от блока управления БУ.

Автоматический режим

1. Подключить питание 220 В к блоку управления БУ.
2. Перевести переключатель рода работы на лицевой панели блока управления БУ в положение «автом.». После этого на жидкокристаллическом индикаторе появится эмблема «Химко» и прозвучит звуковой сигнал. Далее, на жидкокристаллическом индикаторе появится изображение (см. рис. ). Позиции 1, 3, 4, 5, 6, 7, 8, 11, 12 не индицируются.
3. Состыковать датчик уровня и блок сигнализации переносного сигнализатора с радиопередатчиком ПСР, завернуть крепёжные гайки.
4. Поместить датчик уровня в замерный люк резервуара.
5. Подключить соединительный кабель к переносному сигнализатору с радиопередатчиком ПСР и кодовому приспособлению КП, расположенному рядом с замерным люком. При этом замигает зелёный светодиод с частотой 4 Гц, затем частота мигания станет равной 1 Гц, что говорит о том, что номер резервуара успешно считан из кодового приспособления КП и производится установление связи с блоком управления БУ. В момент, когда связь будет успешно установлена, мигание светодиода на переносном сигнализаторе с радиопередатчиком ПСР сменится постоянным свечением, а на жидкокристаллическом индикаторе блока управления БУ отобразятся позиции 1, 3, 4, 5, 6, 7, 8, 11, 12.

Технические характеристики ПСУ-2:

• маркировка взрывозащиты • ПСР 0Exiа IIBТ 4 • БУ 1Exib IIBТ 4X
• вид сигнализации световая, звуковая 90 %, 95 % и отключение насоса
• напряжение питания, В
• ПСР 3,6
• БУ 220
• диапазон температур, град.С от минус 40 до плюс 40
• габаритные размеры не более, мм
• переносного сигнализатора с радиопередатчиком ПСР 120х( по заказу);
• диаметр погружаемой части 32
• кодового приспособления КП 70х70х50
• блока управления БУ 250х146х86
• антенны диаметр 40; высота 500
• зарядного устройства 90х45х30

• масса не более, кг
• переносного сигнализатора с радиопередатчиком ПСР 4,0
• кодового приспособления КП 0,1
• блока управления БУ 2,0
• антенны 1,0
• зарядного устройства ЗУ 0,2

Связь между ПСР и БУ осуществляется по радиоканалу на открытой частоте 433,92 МГц излучаемой мощностью 10 мВт. Расстояние между ПСР и БУ не более 1500 метров.

Комплект поставки ПСУ-2:

• переносной сигнализатор с радиопередатчиком ПСР ЕВКН5.155.004 — 1 шт.;
• кодовое приспособление КП ЕВКН5.132.006 — количество по согласованию с потребителем;
• антенна ЕВКН5.090.000 — 1 шт.;
• блок управления БУ ЕВКН5.540.009 — 1 шт.;
• зарядное устройство ЗУ ЕВКН5.425 — 1 шт.
• Руководство по эксплуатации ЕВКН5.039.003 РЭ — 1 экз.
• Паспорт ЕВКН5.039.003 ПС — 1 экз.
