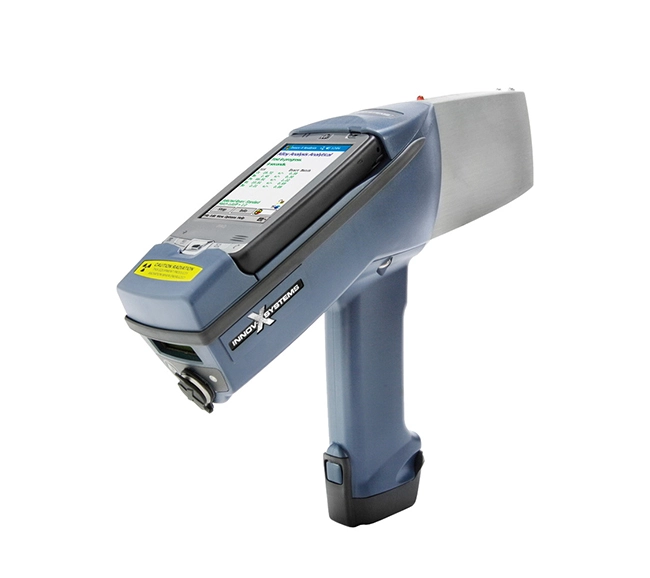

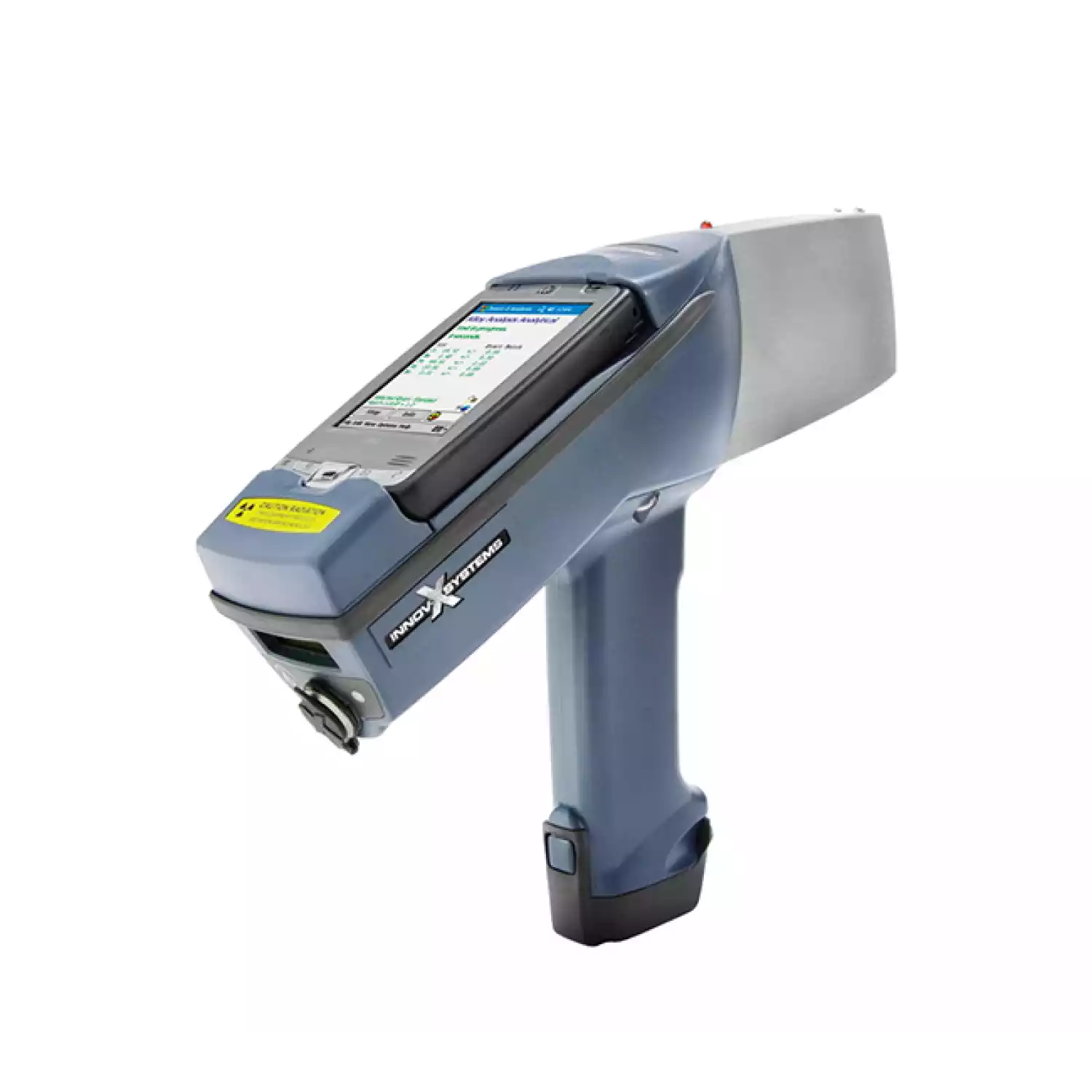

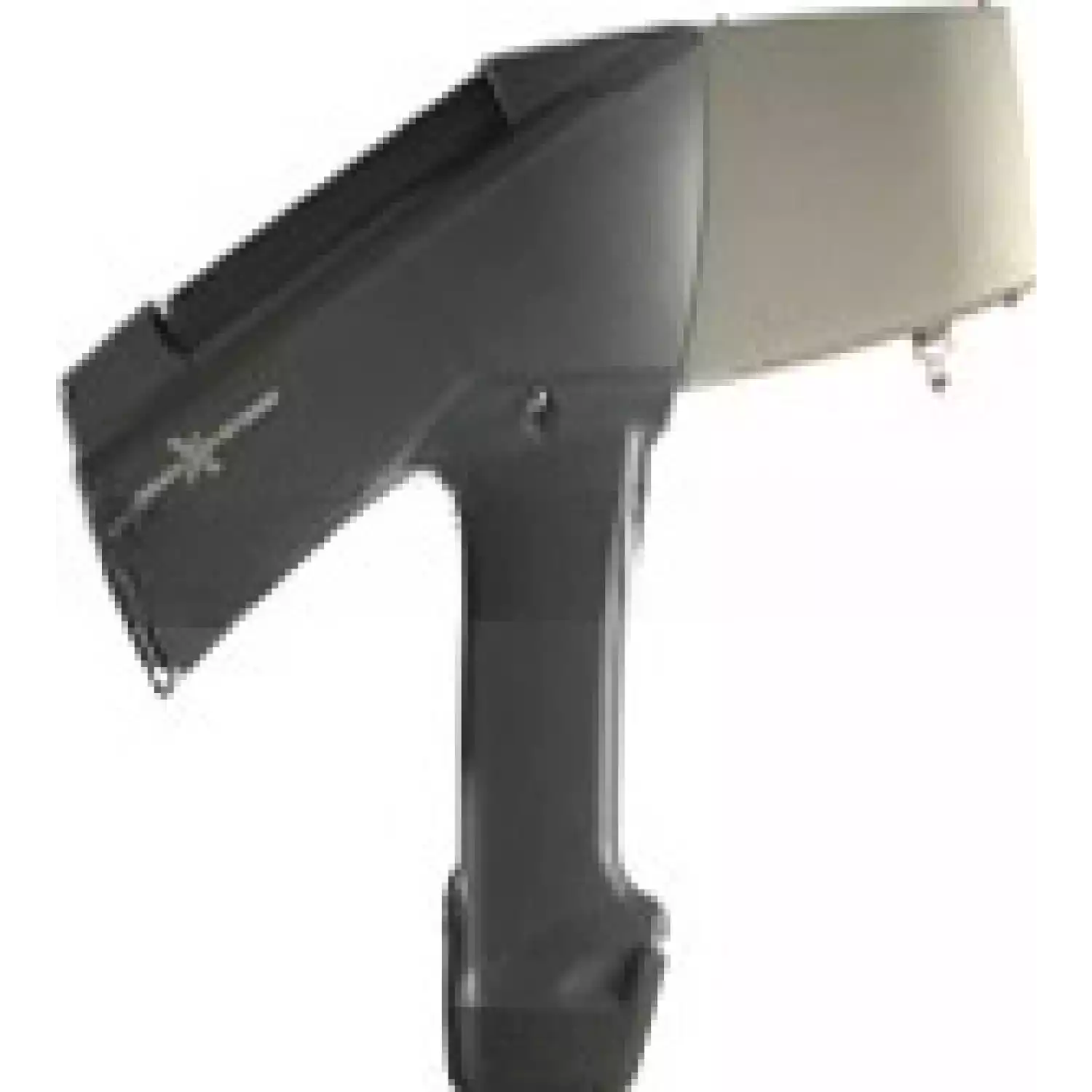

Альфа V-класса

Анализатор Альфа-2000 V-класса это уникальная модель в серии портативных приборов ALPHA SERIES. В анализаторе реализована революционная вакуумная технология анализа легких элементов, основанная на создании разреженной среды между образцом и детектором. В результате появляется возможность анализа Mg, Al и Si в дополнение к другим 25 элементам. За секунды можно провести точный анализ алюминиевых и титановых сплавов, бронз и латуней, ферросплавов, жаропрочных и специальных сталей и сплавов. Прибор отличают простота использования, точность и оперативность анализа, надежность рентгеноскопического блока и съемного портативного компьютера с цветным сенсорным дисплеем. Альфа-2000 V-класса широко используется в металлургии, машиностроении и в научно-исследовательских целях.

Устройство анализатора Альфа V-класса

Прибор представляет портативный автономный комплекс аналитического оборудования. Анализатор Альфа-2000 V-класса имеет минимальный вес (1,6 кг). Питание прибора осуществляется от аккумуляторной батареи, позволяющей работать до 8 часов без перезарядки.

Основными компонентами анализатора являются рентгеновская трубка с регулируемым напряжением до 40 кВ и мощностью до 4 Вт и твердотельный полупроводниковый детектор высокого разрешения (не более 195 эВ по линии КaMn), заключенные в корпус из алюминия и ударопрочного пластика. Программное обеспечение и уникальная 5-ти позиционная автоматическая система сменных фильтров позволяет варьировать различные параметры возбуждения и оптимизировать анализ элементов практически всей периодической таблицы.

Сбор, анализ и хранение данных, а также управление режимами работы анализатора осуществляются с помощью съемного портативного компьютера под управлением ОС Windows. Cпециальное программное обеспечение позволяет вести параллельный анализ до 28 элементов периодической таблицы. Все данные выводятся на сенсорный экран КПК и автоматически сохраняются в памяти.

Отличительной особенностью модели является небольшая вакуумная камера между детектором и образцом. Она также заключена в прочный алюминиевый нос анализатора. Внешне Альфу V-класса отличает только небольшой клапан и усиленное исполнение окна измерения. Впервые в технике этого уровня реализована возможность анализа Mg, Al, и Si без использования громоздких и небезопасных баллонов с инертными газами. Анализатор Альфа V-класса полностью сохранил эргономику, компактность и неприхотливость классических моделей ALPHA SERIES.

Полная безопасность при эксплуатации прибора обеспечивается многоуровневой системой блокировок анализатора в частности, при отсутствии образца перед окном и при перерыве в работе а также световой и звуковой сигнализацией. Прибор не содержит радиоактивных источников.

Работа с анализатором

Анализатор разработан для эксплуатации в условиях реального производства, в широком диапазоне температур. Прибор обладает великолепной эргономикой, прост и удобен в эксплуатации и не требует специальной квалификации оператора.

После установки аккумулятора в ручку прибора и нажатия кнопки Пуск, происходит самопроверка всех систем прибора и его стандартизация по входящему в комплект стандартному образцу. Для работы в режиме анализа легких элементов предварительно необходимо присоединить портативный вакуумный насос (входит в комплект) на 20 сек. к специальному клапану на анализаторе. Созданное в камере разрежение (80-175 мбар) поддерживается в течение 3-6 часов , что позволяет использовать анализатор автономно без подсоединения к насосу. Специальная программа контролирует уровень разрежения и оптимизирует условия анализа.

Анализатор подносится носовой частью к образцу. Можно анализировать куски любых форм и размеров, стружку, порошкообразные образцы, жидкости. Требования к подготовке поверхности образца минимальны. Для анализа легких элементов рекомендуется зачистить поверхность образца.

После нажатия на курок анализ производится в автоматическом режиме. Для достижения требуемой точности в зависимости от набора анализируемых элементов и матрицы образца обычно требуется от 5 до 120 секунд.

Отображение результатов в реальном режиме времени происходит на цветном сенсорном дисплее КПК. Прикасаясь к экрану и выбирая интуитивно понятные пункты меню на русском языке, можно изменять любые параметры анализа, рабочие режимы, посматривать полученные результаты и передавать их на внешние устройства или на печать как с использованием USB-кабеля, так и по беспроводной связи Bluetooth.

Аналитические возможности анализатора Альфа V-класса

Анализатор определяет концентрации химических элементов в диапазоне от Z=12 (магний) до Z=92 (уран).

Пределы определения элементов зависят от матрицы (структуры) вещества и его химического состава и обычно составляют сотые доли процента.

Для работы можно использовать универсальные аналитические пакеты, оптимизированные для решения определенных задач.

Анализ металлов и сплавов можно проводить в двух режимах с анализом легких элементов или без него. Когда нет необходимости анализировать содержание легких элементов, используется программный режим Аналитический. Для подсчета концентраций элементов используется принцип фундаментальных параметров, поэтому нет необходимости в каких-либо дополнительных калибровках. Помимо определения химического состава анализируемого образца, программное обеспечение также позволяет идентифицировать его марку (в стандартную поставку включены библиотеки отечественных и зарубежных сплавов). Программный режим ВакуумАналит является расширением Аналитического и позволяет анализировать содержание Mg, Si и Al в концентрациях от 0,5% до 100 %.

Помимо определения химического состава анализируемого образца, программное обеспечение также позволяет идентифицировать его марку (в стандартную поставку включены марочники отечественных и зарубежных сплавов). Пользователь легко может самостоятельно отредактировать библиотеку сплавов и внести в нее марки, соответствующие своей номенклатуре.

Одновременно определяются 28 элементов (предустановленный набор Al, Mg, Si, Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Hf, Ta, W, Re, Pt, Au, Pb, Bi, Zr, Nb, Mo, Pd, Ag, Cd, Sn, Sb). Перечень элементов может быть задан заказчиком.

Особенности применения

Альфа V-класса при работе в режиме ВакуумАналит значительно расширяет диапазон анализируемых материалов по сравнению с классическими моделями. Например, только с использованием анализатора Альфа V-класса возможен:
точный анализ алюминиевых сплавов всех групп;
точный анализ титановых сплавов, в том числе с алюминием;
анализ практически всех групп медных сплавов, включая алюминиевые бронзы (сплавы типа БрАЖ), кремнистые латуни (сплавы типа ЛК);
анализ содержания алюминия в нихромах;
определение кремния (в концентрациях от 0,5%) в сталях и чугунах; анализ легких элементов в специальных сплавах (например, анализ алюминия в магнитных сплавах типа ЮНДК);
определение химического состава ферросплавов (ферросицилий, ферросиликомарганец), а также ряда других сплавов алюмелей, никель-алюминиевых сплавов и т.д.

Альфа V-класса с уникальной возможностью анализа легких элементов это точный прибор для широкого применения в различных отраслях промышленности, например:
сортировки черного и цветного металлолома любых групп;
входного контроля химического состава и сортности металлопроката и заготовок;
подготовки шихтовых материалов и экспресс-анализа в ходе плавки, анализа ферросплавов;
идентификации и подтверждающего контроля марок сталей и сплавов на складах, ремонтных и диагностических работ.

Технические характеристики

Источник возбуждения: рентгеновская трубка, анод из серебра или молибдена, регулируемое напряжение до 40 кВ, сила тока до 100 мкА, 5 фильтров.

Детектор: диод Si PiN, охлаждение элементом Пельтье. Спектральное разрешение по линии Ka(Mn) не более 195 эВ.

Метрологические характеристики: до 25 одновременно определяемых элементов плюс Mg, Al, Si (вакуумный режим). Диапазон измерения массовой доли от сотых процента до 100% (для Mg, Al, Si, от 0,5%). Время измерения 5-120 сек. Диапазон анализируемых элементов от Mg12 до U92.

Питание: литий-ионные аккумуляторы. Продолжительность работы на аккумуляторах до 8 ч.

Съемный КПК: HP iPAQ с процессором Intel, минимум 64 Мб ОЗУ, операционная система Windows CE, с ПО и аксессуарами. Цветной высокочувствительный сенсорный экран с регулируемой подсветкой. Хранение данных: от 20000 измерений. ПО полностью русифицировано.

Насос: портативный мембранный.

Рабочие условия: температура от -10 до +50°С, влажность до 90 отн.%
