ОМЕГА

АНАЛИЗАТОР ОМЕГА

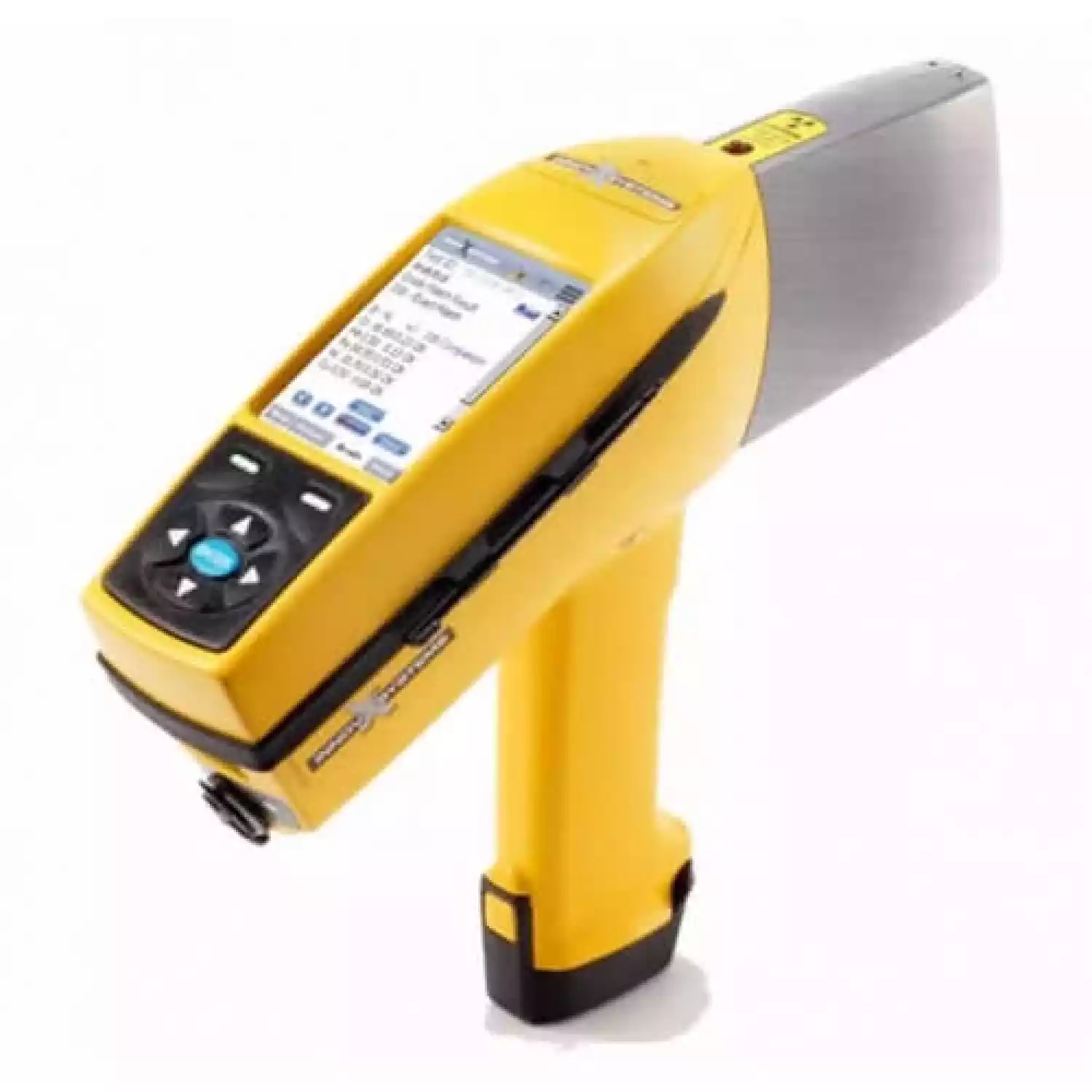

ОМЕГА это портативный рентгенофлуоресцентный анализатор для определения химического состава материалов в производственных условиях. Анализатор использует неразрушающие методы для экспресс-анализа твердых образцов, порошков, суспензий и жидкостей. Моноблочное исполнение (встроенный компьютер), автономное питание, пыле- и влагозащищенный корпус отличительные черты этого уникального прибора. Геологоразведка в полевых условиях, работа в шахтах и на рудниках, сортировка ломов и отходов на открытых площадках, входной контроль сырья и продукции в машиностроении, экологический мониторинг и многие другие аналитические задачи диапазон применения анализатора Омега в любой отрасли практически неисчерпаем.

Устройство анализатора Омега

Работа с анализатором

Конструктивно анализатор представляет собой портативный моноблочный комплекс аналитического оборудования. Анализатор Омега имеет минимальный вес (менее 2 кг). Питание прибора осуществляется от аккумуляторной батареи, позволяющей работать до 8 часов без перезарядки.

Рентгеновская трубка с регулируемым напряжением до 40 кВ и мощностью до 4 Вт и твердотельный полупроводниковый детектор высокого разрешения (не более 200 эВ по линииKaMn) заключены в корпус из алюминия и ударопрочного пластика. Программное обеспечение и уникальная 5-ти позиционная автоматическая система сменных фильтров позволяют оптимизировать анализ более 80-ти элементов периодической таблицы.

Сбор, анализ и хранение данных, а также управление режимами работы анализатора осуществляются с помощью встроенного компьютера промышленного класса под управлением ОС Windows CE. Специальное программное обеспечение позволяет вести одновременный анализ до 25 элементов периодической таблицы. Данные выводятся на сенсорный экран встроенного компьютера и автоматически сохраняются в его памяти.

Помимо управления через сенсорный экран, оператор имеет возможность взаимодействовать с компьютером и с помощью герметично защищенных клавиш, что позволяет работать в перчатках.

Мощный встроенный компьютер может подсоединить к любому внешнему устройству через коммуникационные кабели либо через беспроводную связь.

Полная безопасность при эксплуатации обеспечивается многоуровневой системой блокировок анализатора (при отсутствии образца перед окном и при перерыве в работе), а также световой и звуковой сигнализацией. Прибор не содержит радиоактивных источников.

Анализатор Омега создан специально для эксплуатации в жестких производственных условиях, на открытом воздухе в широком диапазоне температур, в условиях повышенной влажности и запыленности. Прибор обладает прекрасной эргономикой, прост и удобен в эксплуатации, не требует высокой квалификации оператора.

После установки аккумулятора в ручку прибора и нажатия кнопки Пуск, происходит самопроверка всех систем прибора и его стандартизация по входящему в комплектобразцу. Прибор готов к работе.

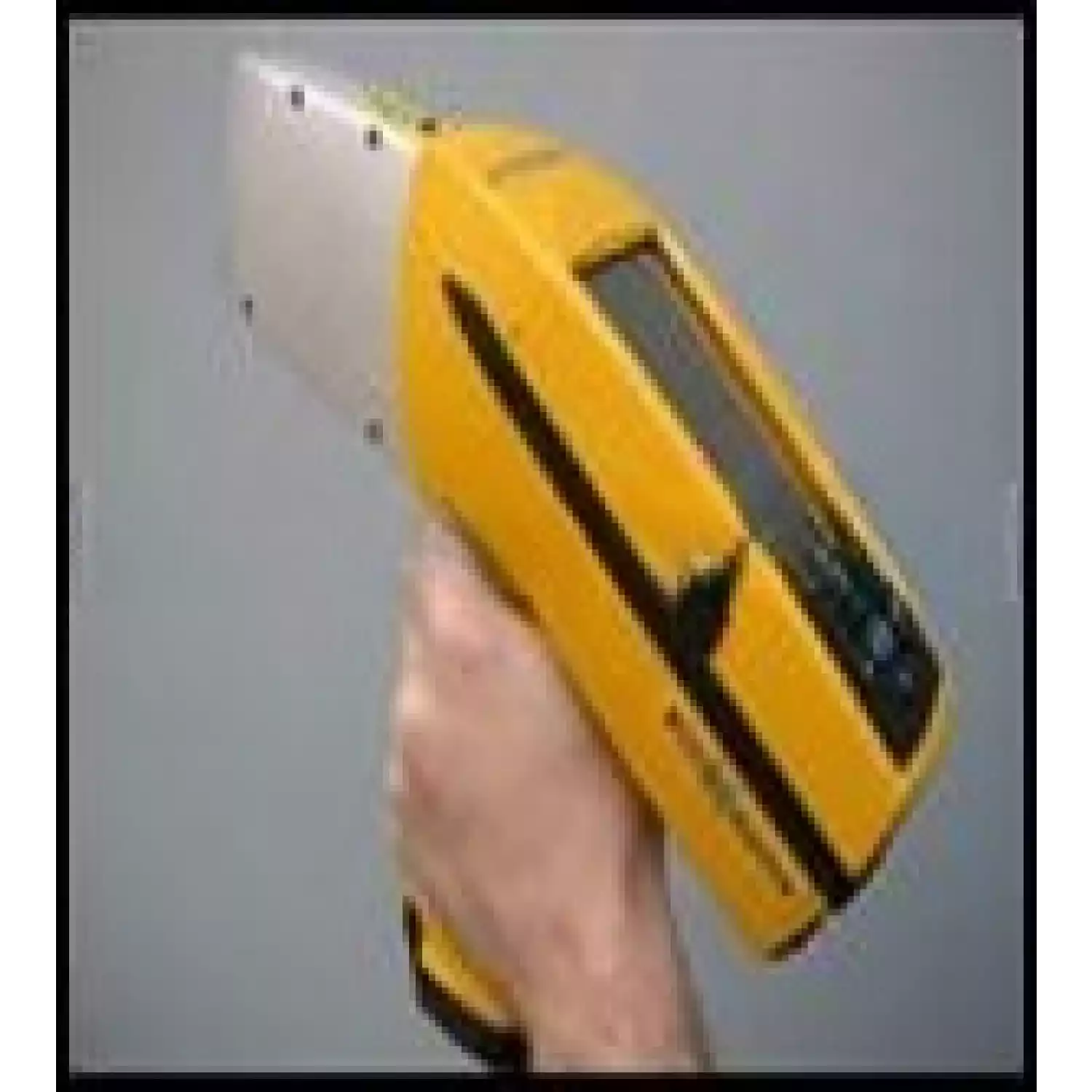

Анализатор подносится носовой частью к образцу. Требования к подготовке поверхности образца минимальны или отсутствуют. Можно анализировать куски любых форм и размеров, стружку, порошкообразные образцы, жидкости.

Поскольку точность анализа зависит от времени экспозиции, оператор либо выставляет заранее заданное время анализа, либо осуществляет управление вручную. Для достижения требуемой точности в зависимости от набора анализируемых элементов и матрицы образца обычно необходимо от 5 до 120 секунд. После нажатия курка анализ производится в автоматическом режиме.

Отображение результатов в реальном режиме времени происходит на цветном сенсорном дисплее КПК. Для удобства оператора время измерения и идентификация марки сплава дублируется на дополнительном дисплее.

Прикасаясь к экрану и выбирая интуитивно понятные пункты меню на русском языке, можно изменять любые параметры анализа, рабочие режимы, просматривать полученные результаты в табличной форме (содержание элементов в %) или в виде спектров, передавать данные на внешние устройства или на печать как с использованием USB-кабеля, так и по беспроводной связи Bluetooth.

Аналитические возможности анализатора Омега

Анализатор определяет концентрации химических элементов в диапазоне отZ=15 (фосфор)доZ=92 (уран). Одновременно определяются 25 элементов (предустановленный набор Ti, V, Cr, Mn, Fe, Co, Ni, Cu, Zn, Hf, Ta, W, Re, Pt, Au, Pb, Bi, Zr, Nb, Mo, Pd, Ag, Cd, Sn, Sb). Перечень элементов может быть задан заказчиком.

Пределы определения элементов зависят от матрицы (состава и структуры) вещества и его химического состава и обычно составляют сотые доли процента.

Для работы можно использовать универсальные аналитические пакеты, оптимизированные для решения определенных задач. В комплект поставки входит один из пакетов, другие могут быть приобретены заказчиком дополнительно.

Анализ металлов и сплавов проводится с использованием программного режимаАналитический. Для подсчета содержания элементов в данном режиме используется принцип фундаментальных параметров, поэтому нет необходимости в каких-либо дополнительных калибровках. Опционально может быть включен подрежимSmartbeamс пониженным напряжением на трубке, что позволяет добиться низких пределов определения элементов и высокой точности при анализе таких элементов, как Ti, V, Crи др.

Результаты анализа представлены в форме таблицы с указанием содержания каждого обнаруженного элемента в процентах или промилле и погрешности анализа, которая уменьшается с увеличением его продолжительности.

Помимо определения химического состава анализируемого образца, программное обеспечение также позволяет идентифицировать его марку (в стандартную поставку включены марочники отечественных и зарубежных сплавов). Пользователь может легко самостоятельно отредактировать библиотеку сплавов и внести в нее марки, соответствующие номенклатуре.

РежимГорнорудныйиспользуется для работы с плотными материалами со сложной структурой (например, рудами, концентратами, солями, шлаками и т.п.) при высоких концентрациях определяемых элементов. В этом режиме преимущества метода фундаментальных параметров расширены за счетвозможности создания пользовательских калибровок. Для повышения точности анализа типичных видов материалов существует возможность создавать собственные поправочные коэффициенты.

Анализ низкого содержания элементов вплоть до миллионных долей в легких матрицах (твердых и порошкообразных геологических объектах, технологических растворах, почвах) проводится в режимеПочвенный. Этот режим для подсчета результатов использует метод нормализации по комптоновскому рассеянию, что позволяет добиться высокой точности и низких пределов обнаружения элементов, а также практически исключить необходимость калибровки прибора пользователем.Почвенныйрежим может быть снабжен подрежимомLEAP, позволяющим определять содержание легких элементов, таких как S, Cl, K, Ca и др.

Сервис, поддержка, аксессуары

Технические характеристики

Анализатор поставляется заказчику в комплекте. В него входят все необходимые принадлежности, включая программное обеспечение, аккумуляторы и зарядное устройство, коммуникационные кабели, полное руководство по эксплуатации на русском языке. После поставки прибор немедленно готов к работе. При необходимости проводится обучение персонала заказчика.

Гарантийное обслуживание, ремонт и техническая поддержка осуществляется в Сервис-центрах компании. Анализатор Омега сертифицирован в системе Гостехрегулирования, имеет утвержденную методику поверки, имеет сертификат СЭЗ.

Опционально поставляется широкий выбор аксессуаров, например, кобура для ношения на поясе, портативный принтер, считыватель штрих-кодов и др.

Источник возбуждения:рентгеновская трубка, анод из серебра или тантала, регулируемое напряжение до 40 кВ, сила тока до 100 мкА, 5 фильтров.

Детектор:диодSi PiN, охлаждение элементом Пельтье. Спектральное разрешение по линии KaMn не более 200 эВ.

Метрологические характеристики:до 25 одновременно определяемых элементов. Диапазон измерения массовой доли от десятков миллионных долей до 100%. Время измерения 5-120 сек. Диапазон анализируемых элементов от P¹⁵до U⁹².

Питание:ионно-литиевые аккумуляторы или сетевой адаптер (опция). Продолжительность автономной работы до 8 часов.

Блок управления и обработки данных:встроенный компьютер промышленного исполнения под управлением операционной системыWindows CE со специализированным ПО на русском языке. Цветной высокочувствительный сенсорный экран. Дополнительное управление меню с помощью герметично защищенных кнопок.

Рабочие условия:температура от -10 до +50°C, влажность до 90 отн.%.
