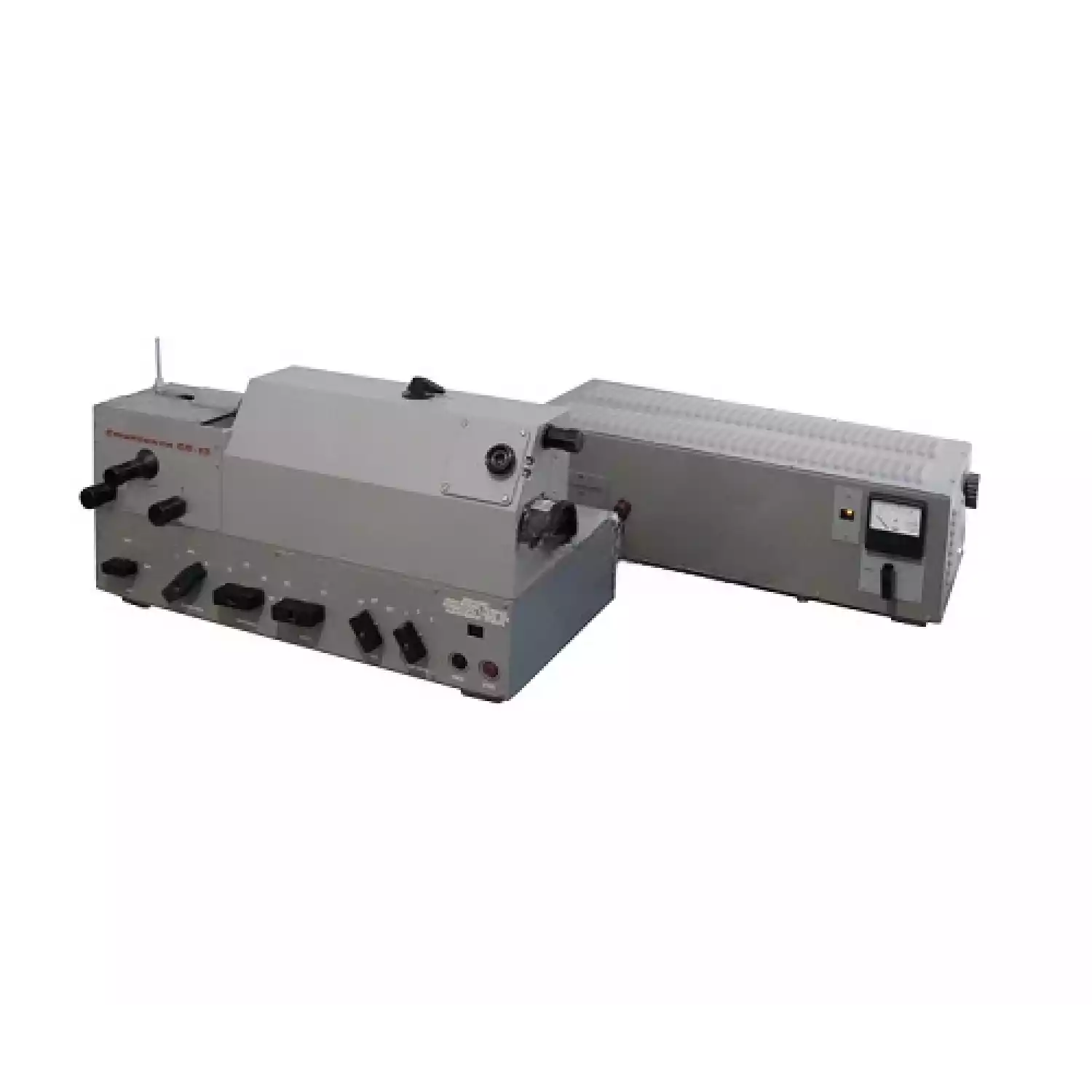

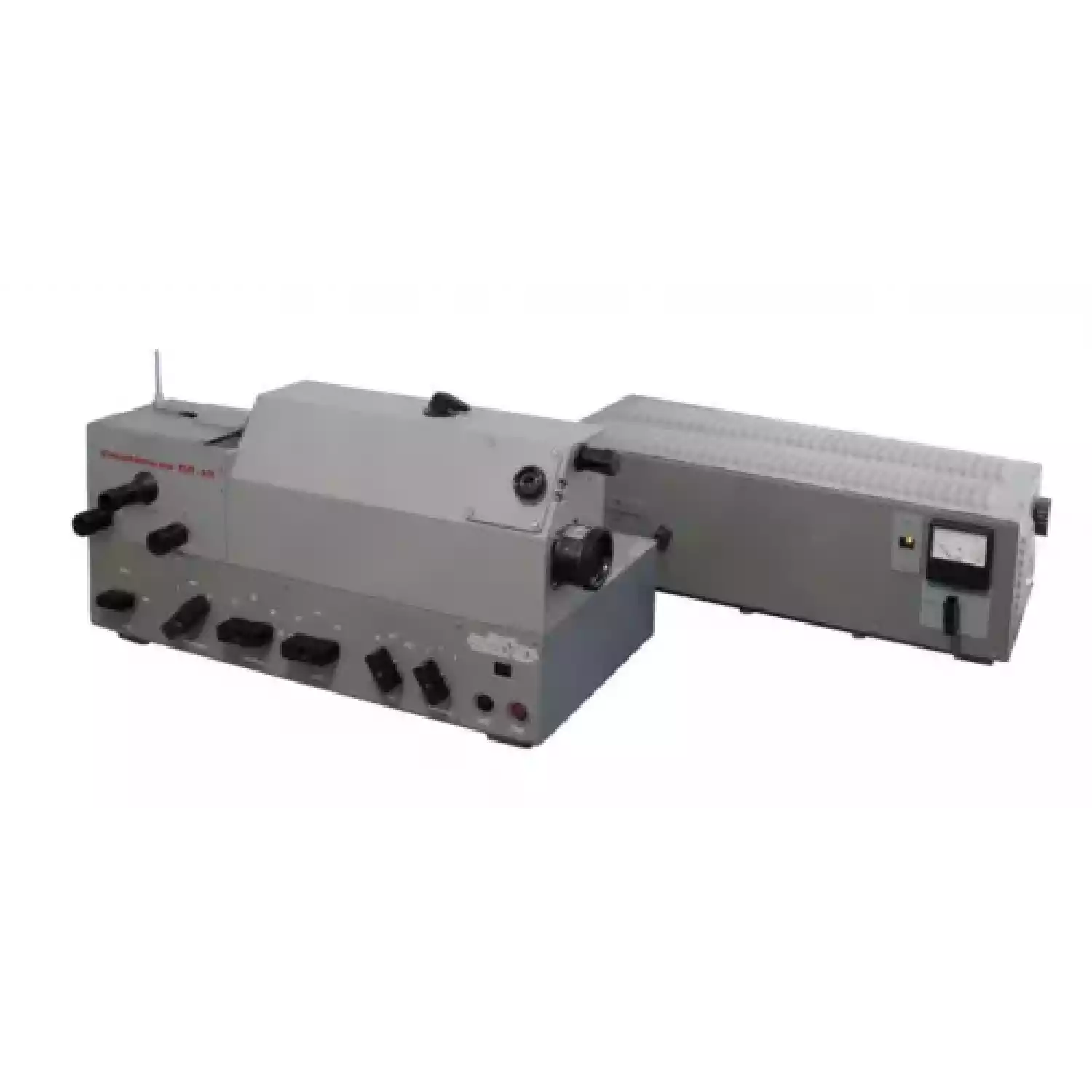

Стилоскоп стационарный СЛ-13 спектр

Стилоскоп СЛ-13 Спектр это стандартный стационарный анализатор с фотометрическим клином. Данный прибор активно используется для эмиссионного визуального качественного и полуколичественного спектрального анализа на многих предприятиях страны, еще со времен СССР. Стилоскоп позволяет анализировать стали, сплавы и отдельные детали методом спектрального анализа. Данная модель знакома многим лаборантам и стилоскопистам и используется только в лабораторных условиях, в связи с большими габаритными размерами и весом комплекта более пятидесяти килограмм.

Особенности стилоскопа СЛ-13

Прибор состоит из двух частей стилоскопа и приставки (источника питания). Стилоскоп применяется для спектральных анализов, к точности которых не предъявляется высоких требований. Контактная площадка прибора позволяет анализировать тонкую проволоку (в катушке), образцы малой массы и габаритов. Стилоскоп СЛ-13 спектр позволяет определять малые содержания трудновозбудимых элементов: углерода от 0,1%, кремния 0,1%, серы от 0,2% и других элементов в сталях и сплавах. Основным местом работы прибора является лаборатория, помимо этого Стилоскоп СЛ-13 спектр может быть использован на складах при контроле материала, на шихтовых дворах, пунктах сортировки металлического лома, лабораториях литейных цехов, в научно-исследовательских и учебных лабораториях.

Технические характеристики стилоскопа СЛ-13

• Рабочий диапазон спектра 420 680 нм
• Окуляры стилоскопа: 13,5 крат, 20 крат
• Ширина щели, не более 0,015 мм
• Характеристики дифракционной решетки стилоскопа, выполняющий роль фокусирующего диспергирующего элемента:
  R , мм 250
  №, 1/мм 1200
  величина обратной линейной дисперсии, нм мм 3,2
• Питание:
  напряжение 220+10% В
  частота 50+0,1 Гц
• Потребляемая мощность, не более 2,2 кВт
• Генератор стилоскопа обеспечивает работу и в следующих режимах:
  В режиме дуги переменного тока:
  пределы изменения тока дуги, от 1.5 до 10 А
  изменение фазы поджига (дискретное), град 60, 90, 120
  Примечание. Имеется возможность получения униполярной дуги (изменение полярности АНОД, КАТОД)
  В режиме низковольтной искры:
  изменение емкости конденсаторных батарей низковольтного контура
  20, 40, 60 мкФ
  изменение добавочной индуктивности (без учета остаточной индуктивности монтажных проводов низковольтного контура) 0, 3, 10, 20, 40, 60 мкГн
  число поджигающих импульсов за полупериод тока сети: 1, 2, 3
  Примечание. Имеется возможность получения униполярной низковольтной искры
  В режиме комбинированного разряда (низковольтная искра с дуговой затяжкой) ток от 3 до 7 А:
  число поджигающих импульсов 1
  фаза поджига 90°
  изменение индуктивности 0, 3, 10, 20, 40, 60 мкГн
  изменение емкости 20, 40, 60 мкФ
  имеется возможность получения униполярного комбинированного разряда
  Примечание. В каждом униполярном режиме имеется возможность изменять полярность исследуемого образца
• Габаритные размеры, мм, не более
  стилоскоп 690х390х395
  приставка 720х335х220
• Масса комплекта, не более 70 кг

Дополнительное оборудование

Окуляр цифровой ЖК Монтируется вместо окуляра для наблюдения спектра на ЖК-дисплее с возможностью записи анализа на съемную карту памяти.

Камера окуляр Устанавливается вместо окуляра для отображения спектральных линий на мониторе ПК или ноутбука при помощи usb соединения с возможностью обработки данных анализа специализированным программным обеспечением.
