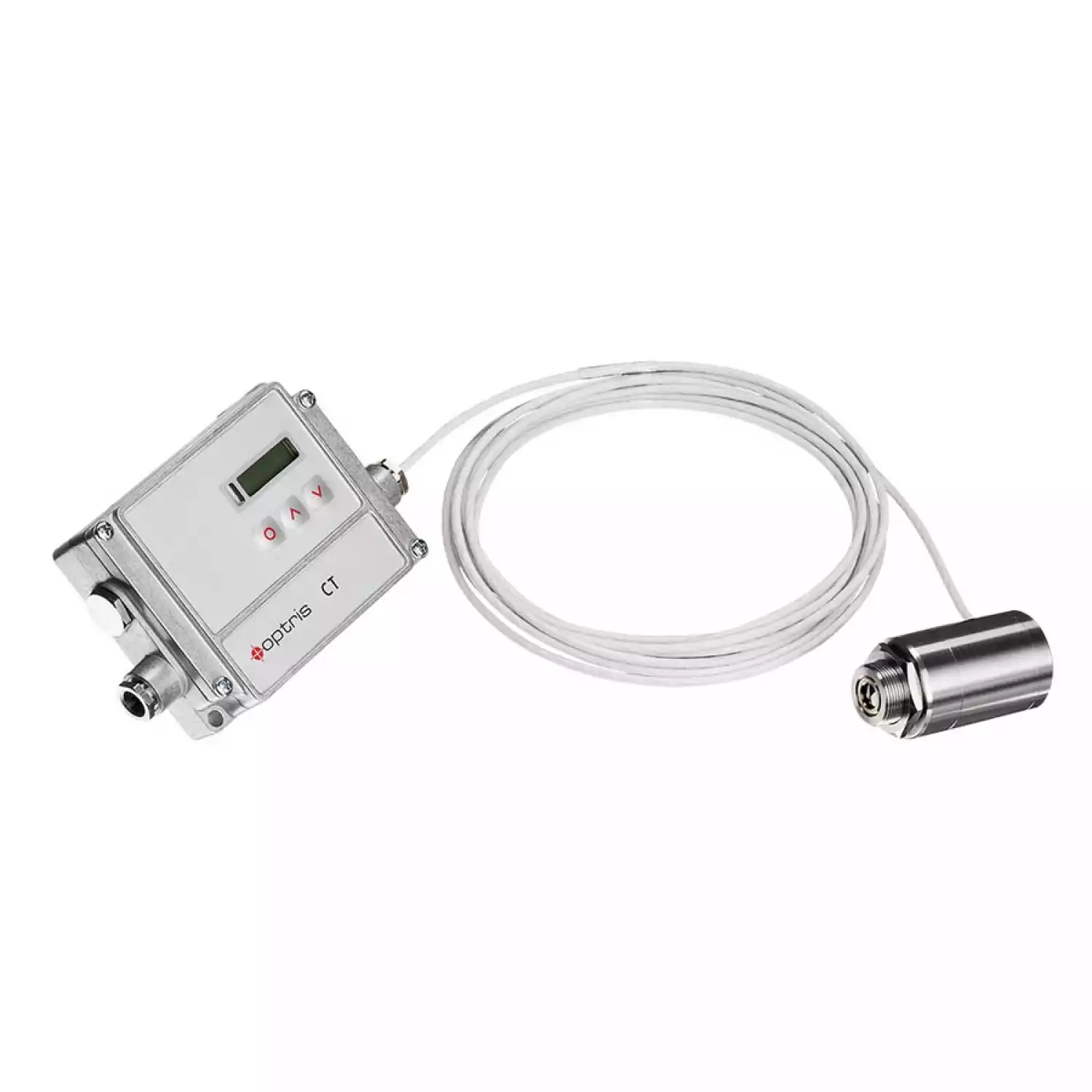

Пирометр optris CThot LT для высоких температур окружающего воздуха

Пирометр optris CThot LT был специально разработан для применения в суровых условиях, в местах высоких температур, и отличается в первую очередь очень высокой термостойкостью. Этот инфракрасный термометр, например, может без проблем эксплуатироваться при температуре окружающего воздуха до 250 °C без дополнительного охлаждения.

Благодаря этому, такой инфракрасный термометр особенно подходит для применения в сушилках, при термообработке в металлообрабатывающей и стекольной промышленности, при обработке пластмассы и текстиля, а также в производстве полупроводников. Возможно изготовление инфракрасных датчиков во взрывозащищённом исполнении с приложением сертификата ATEX.

Важные характеристики CThot LT:

Диапазон температур: от –40 °C до 975 °C.
Спектральный диапазон: от 8 до 14 мкм.
Время отклика: 100 мс.
В продаже от 590 евро (без НДС).

Области применения пирометра для высоких температур окружающего воздуха CThot LT:

Благодаря уникальной нержавеющей головке, обладающей высокой термостойкостью 250 °C, инфракрасный термометр optris CThot LT может универсально применяться при измерении неметаллических поверхностей в условиях высокой окружающей температуры.

Кроме этого, он подходит для применения в сушилках и печах, в установках термообработки металлообрабатывающей и стекольной промышленности, при переработке пластмассы и текстиля, а также в производстве полупроводников.

Технические характеристики CThot LT:

Метрологические параметры:

Диапазон температур (масштабируемый через кнопки программирования или входящее в комплект ПО): от –40 °C … 975 °C.
Спектральный диапазон: от 8 до 14 мкм.
Оптическое разрешение (90 % энергии): 10:1; 2:1.
Погрешность²⁾ (при температуре окружающего воздуха 23 ±5 °C): ±1 % или ±1,5 °C¹⁾.
Воспроизводимость²⁾ (при температуре окружающего воздуха 23 ±5 °C): ±0,5 % или ±0,5 °C¹⁾.
Температурное разрешение (NETD): 0,25 K.
Время отклика: 100 мс.
Коэффициент излучения / усиление (настраивается с помощью кнопок программирования или ПО): 0,100–1,100.
Коэффициент пропускания (настраивается с помощью кнопок программирования или ПО): 0,100–1,100.
Обработка сигнала (настраивается с помощью кнопок программирования или ПО): удержание максимального, минимального значения, среднее значение; расширенные функции удержания с пороговым значениям и гистерезисом.

Общие параметры:

Класс защиты: IP 65 (NEMA-4).

Температура окружающего воздуха:
Измерительная головка: от –20 °C … 250 °C.
Электроника: от 0 °C … 85 °C.

Температура хранения:

Измерительная головка: от –40 °C … 250 °C.
Электроника: от –40 °C … 85 °C.

Относительная влажность воздуха: 10–95 %, без конденсации.
Вибрация (измерительная головка): IEC 68–2–6: 3 G, 11–200 Гц, каждая ось.
Удар: IEC 68–2–27: 50 G, 11 мс, каждая ось.
Вес:

Измерительная головка: 40 г (без массивного корпуса).
Электроника: 420 г.

Электрические параметры:

Выходы/аналоговые:

Канал 1: 0/4–20 мА, 0–5/10 В, термоэлемент J, K.
Канал 2: температура измерительной головки (от –40 до 250 °C в качестве 0–5 В или 0–10 В), выход сигнала.

Выход сигнала тревоги: 24 В/50 мА (со свободным коллектором).
Опция: реле: 2 x 60 В постоянного тока / 42 В переменного тока AC_эфф; 0,4 A; с нулевым потенциалом.
Выходы/цифровые (опция): USB, RS232, RS485, шина CAN, протокол DP сети PROFIBUS, сеть Ethernet.
Полные выходные сопротивления:

мА макс. 500 Ом (при 8–36 В постоянного тока)
мВ мин. 100 кОм нагрузочное сопротивление
термопара 20 Ом.

Входы: программируемые функциональные входы для внешней настройки коэффициента излучения, компенсация фонового излучения, триггер (сброс функций удержания).
Длины кабеля: 3 м (стандарт), 8 м, 15 м.
Потребление электроэнергии: макс. 100 мА.
Электропитание: 8–36 В постоянного тока.
