Газосигнализатор стационарный Дукат-СВ предназначен для непрерывного автоматического измерения концентрации диоксида углерода (CO2) и выдачи светового и звукового сигналов при достижении порогового уровня концентрации, а также выдачи сигналов управления внешними устройствами путем включения реле (при заказе выносного блока силовых реле). Газосигнализатор Дукат-СВ имеет индикацию концентраций газов на цифровом светодиодном индикаторе.
Область применения газоанализатора Дукат-СВ — атмосфера рабочей зоны, где возможно превышение концентрации диоксида углерода (CO2).
Диоксид углерода CO2 — бесцветный газ со слегка кисловатым запахом и вкусом. Диоксид углерода играет одну из главных ролей в живой природе, участвуя во многих процессах метаболизма живой клетки. Диоксид углерода получается в результате множества окислительных реакций у животных, и выделяется в атмосферу с дыханием. Углекислый газ атмосферы — основной источник углерода для растений. Концентрация углекислого газа в атмосфере Земли составляет 0,038 %. В пищевой промышленности диоксид углерода CO2 используется как консервант и обозначается на упаковке под кодом Е290. Альтернативные названия диоксида углерода CO2 — двуокись углерода, углекислый газ, оксид углерода (IV), диоксид углерода, угольный ангидрид, углекислота.
Дукат-СВ исполнение 011

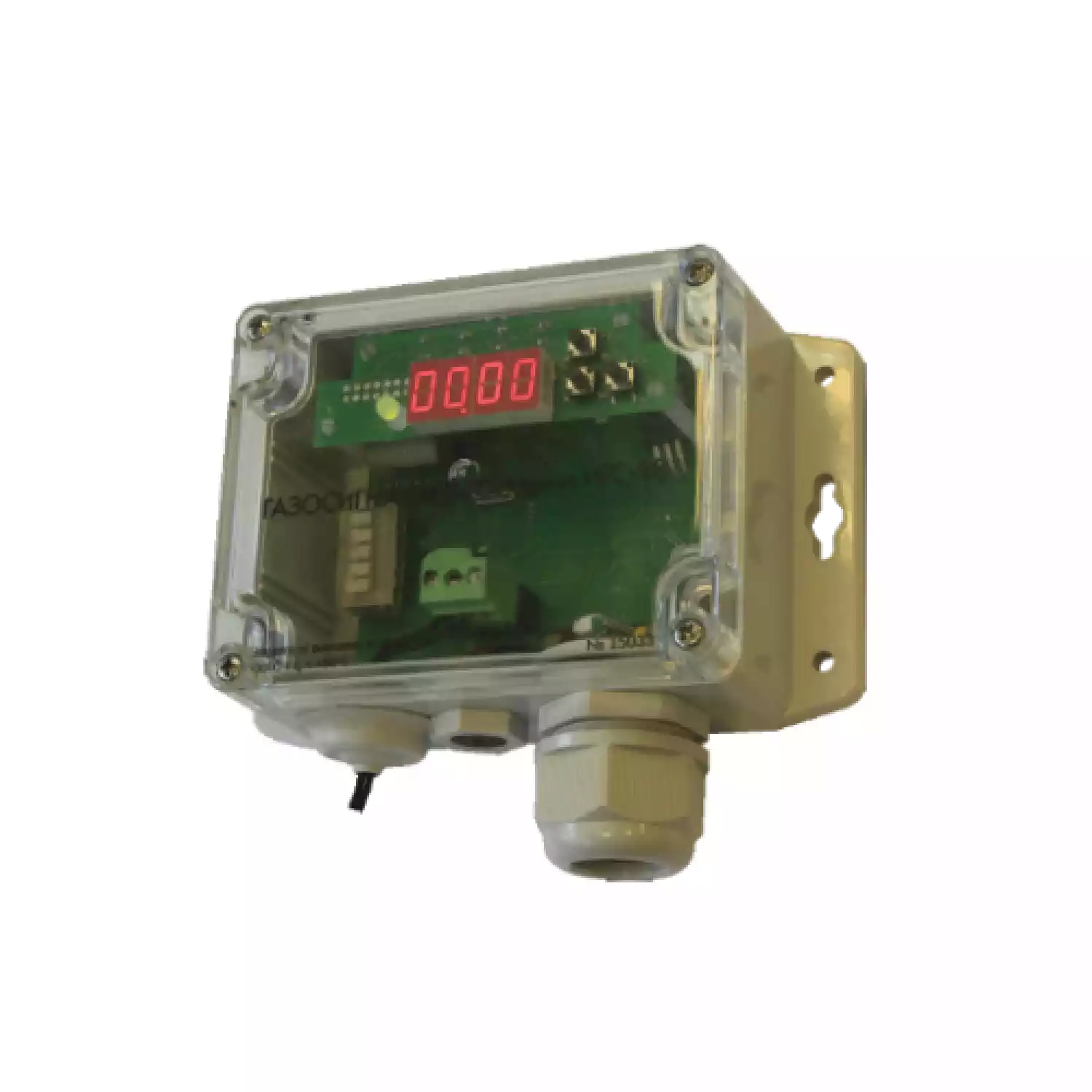

Конструктивно газосигнализатор Дукат-СВ исп. 011 выполнен в корпусе из поликарбоната с прозрачной крышкой.
На корпусе газосигнализатора имеются: гермоввод для кабеля электропитания и выходного сигнала, излучатель звука, фланцы с отверстиями для крепления.
В корпусе газосигнализатора размещены: основная печатная плата и плата индикации и управления.
Под винтовой крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала.
Газочувствительный сенсор преобразует концентрацию контролируемого газа в электрический сигнал и выводит информацию на встроенный цифровой индикатор или на внешнее устройство контроля в виде аналогового токового сигнала 4-20 мА. Помимо цифровой индикации газосигнализатор Дукат-СВ имеет световую и звуковую сигнализацию.
Газосигнализатор Дукат-СВ исп. 011 имеет три выходных управляющих сигнала мини-реле: Порог1, Порог2 и Неисправность.
На основной печатной плате Порог1 имеет маркировку ALARM1, Порог2 — ALARM2, Неисправность — ALARM0. Нагрузка не более 100мА на каждом контакте.
В случае превышения концентрацией газа установленного Порога 1 светодиод меняет цвет на красный и начинает мигать, одновременно подается прерывистый звуковой сигнал и появляется напряжение на контакте ALARM 1.
Если порогов два, то при превышении Порога 2 частота световой и звуковой сигнализации увеличивается и появляется напряжение на контакте ALARM 2.
При снижении концентрации газа ниже Порога 1 и Порога 2 (или повышении выше Порога 1 для кислорода) отключается сигнализация и пропадает напряжение на контактах ALARM 1 и ALARM 2.
Если газосигнализатор исправен, то выход Неисправность выдает сигнал (напряжение 24В). В случае неисправности газосигнализатора или отсутствия питания светодиод меняет свой цвет на оранжевый, при этом на индикаторе появляется надпись «FOUL» (ошибка), на выходе Неисправность отсутствует сигнал (напряжение становится равным нулю).
При необходимости подключения внешних силовых устройств, при срабатывании сигнализации, когда недостаточно 24В при токе 100мА, используется блок внешних силовых реле.
Принцип действия схемы контроля концентраций диоксида углерода (углекислый газ, СО2) газосигнализатора Дукат-СВ основан методе инфракрасной спектроскопии, при котором оптический сенсор преобразует значение концентрации углекислого газа в электрический сигнал, выходное напряжение которого пропорционально концентрации.
Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.
Цифровая трёхразрядная матрица газоанализатора Дукат-СВ показывает концентрацию диоксида углерода (CO2) в %.
При достижении концентрации контролируемого газа величины установленного порога включаются прерывистая световая (красный светодиод) и звуковая (сирена) сигнализации, а также срабатывают управляющие мини-реле.
Питание газосигнализатора Дукат-СВ осуществляется от внешнего источника постоянного тока, обеспечивающего непрерывную работу прибора в течение длительного времени, или от сети 220 В (дополнительно необходимо приобрести блок питания или сетевой адаптер). Блок питания НЕ ВХОДИТ в комплект поставки газосигнализатора Дукат-СВ.
Высота установки газоанализатора Дукат-СВ зависит от физических свойств газов и характера работы персонала. Поскольку газы, более тяжёлые, чем воздух (СО2, пропан, хлор и др.), будут скапливаться в нижней части помещения, то датчики устанавливают на высоте не более 1 метра от пола. Более лёгкие газы (например Н2, СН4 и др.) будут подниматься в верхнюю часть помещения и датчики надо ставить вблизи потолка. Для газов, имеющих плотность близкую к воздуху, место расположения может быть любое. Для токсичных газов датчики располагают на уровне дыхания человека: для сидящего в операторной – 150 ± 20 см, для идущего по проходу – 180 ± 20 см.
Газоанализаторы Дукат-СВ исп. 011 соединяются с внешним контроллером или другой системой автоматики с помощью кабеля любого типа сечением проводов 0,2-2,5 мм2 (при поставке — кабель МКШ 3-0,35 мм2), позволяющего закрепление в клеммных колодках и проход через гермоввод прибора. Соединение должно производиться в строгом соответствии номерами в разъеме. Для подсоединения кабеля к прибору необходимо снять крышку корпуса, отвернув 4 винта, пропустить конец кабеля с зачищенными проводами через кабельный ввод и закрепить провода в клеммной колодке на плате прибора. Прокладку кабеля следует вести по возможности на удалении от сетевых проводов и силовых кабелей.
| Диапазон измерения диоксида углерода (CO2) | 0 — 5 % или 0 — 100 % |
| Пороги срабатывания:
— в диап. (0 — 5 %об.) — в диап. (0 — 100 %об.) |
порог 1 — 0,5 %об., порог 2 — 2,5 %об. порог 1 — 100 %об., порог 2 — 100 %об. (возможна установка параметров порогов сигнализатора по требованию заказчика) |
| Относительная погрешность измерения в нормальных условиях (н.у.) | 25 % |
| Чувствительность газосигнализатора Дукат-СВ:
— в диап. (0-100 %), — в диап. (0-5 %) |
0,1% об. 0,01 % об. |
| Тип сенсора газосигнализатора Дукат-СВ: | оптический |
| Время срабатывания сигнализации Т (0,9) при нормальных условиях без пробоотборного зонда, не более | 80 с |
| Индикация | световая, звуковая, цифровая |
| Выходные сигналы | токовый выход 4-20 мА
3 мини-реле силовые реле (под заказ) |
| Степень пылевлагозащиты газосигнализатора Дукат-СВ | IP65 |
| Электрическое питание | 24 В, с адаптером питания — 220 В |
| Потребляемая мощность (при питании 24 В): | до 1,5 Вт |
| Габаритные размеры газосигнализатора Дукат-СВ, мм | 145х125х55 |
| Масса газосигнализатора, кг | 0,45 |
| Срок службы сенсорного модуля, не менее, лет | 3 |
| Межповерочный интервал, мес. | 12 |
| Гарантийный срок эксплуатации газоанализатора Дукат-СВ, мес. | 12 |
| Температура окружающего воздуха | -30°С до +50°С |
| Атмосферное давление | от 84 до 120 кПа |
| Относительная влажность | от 30 до 95% |
| 1. Газосигнализатор Дукат-СВ |
| 2. Паспорт |
| 3. Руководство по эксплуатации (на партию) |
| 4. Методика поверки (на партию) |
| Дополнительно, по спец. заказу поставляются: |
| 5. Блок питания 0,25 А для питания газосигнализатора от сети 220 В |
| 6. Блок питания 0,6 А на DIN-рейку
|
| 7. Выносной блок силового реле на DIN-рейку и соединительные кабели.
Характеристики нагрузки блока реле — 24 В, 5А |
| 8. Корпус для монтажа с DIN-рейкой (на 4 модуля).
Степень пылевлагозащиты: IP67.
— блок реле — 1 модуль, — блок питания 1 модуль. |
