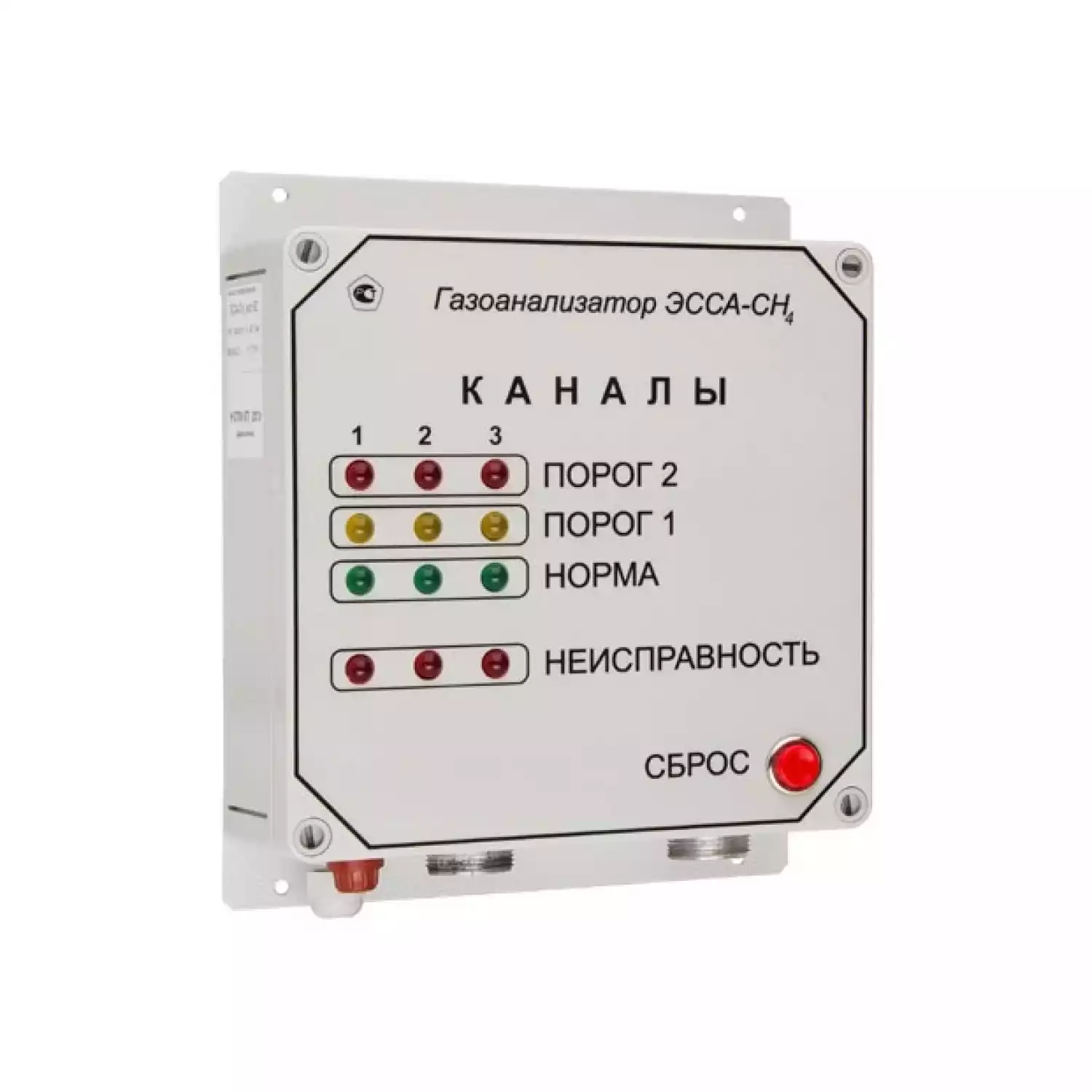

Газоанализатор ЭССА-CH4/N исполнение БС/(И)/(Н)/(Р)

Газоанализатор ЭССА-СН4/N исполнение БС/(И)/(Н)/(Р) предназначен для измерения содержания метана (пропана, бутана) в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).

Выпускаются следующие исполнения газоанализаторов:

БС – с блоком сигнализации, состоят из измерительных преобразователей (ИП) и блока сигнализации (БС), который обеспечивает питание ИП, световую, звуковую сигнализацию и формирование общих релейных сигналов при превышении порогов по любому ИП. Каждый ИП соединяется с БС экранированным кабелем КСПЭВГ или аналогичным с числом жил не менее 3-х. Кабель поставляется по отдельному заказу. Общее количество ИП, соединяемых с БС, от 1 до 16.
И – с цифровой индикацией измеряемой концентрации, состоят из ИП и БС с встроенным блоком индикации (БИН). БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8 устанавливаются два БИН.
Р – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485 (232) с помощью программы ЭССА, состоят из ИП, БС с встроенным БИН и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.
Н – с независимым формированием релейных сигналов для каждого ИП (группы ИП), состоят из ИП, БС и блоков реле (БР); один БР обеспечивает работу от 1 до 4 ИП.

Технические характеристики ЭССА-СН4/N исполнение БС/(И)/(Н)/(Р):

Принцип измерения ЭССА-CН4	термокаталитический
Способ отбора пробы	диффузионный
Диапазон измерения ЭССА-CН4, % об.:	0 — 2,2
Основная приведенная погрешность измерения ЭССА-CН4, %	±10
Число порогов сигнализации ЭССА-CН4	2
Пороги сигнализации, % об.	порог1 — 0,44порог2 — 0,88
Число датчиков (N)	от 1 до 16
Сигнализация ЭССА -CН4	световая, звуковая, 2 порога,»сухие» контакты реле (исп. БС/Н)
Реле	коммутируемый ток 3 А, 220 В
Максимальное расстояние (м) между блоком сигнализации и датчиком при сечении жил кабеля*, м:- 0,50 мм²— 0,35 мм² — 0,20 мм²	310 220 130
Габаритные размеры, мм:- блок сигнализации (от 1 до 8 каналов измерения),- блок сигнализации (от 9 до 16 каналов измерения), — блок реле, — датчик	237х182х94237х364х94 230х182х94 80х135х55
Масса, кг:- блок сигнализации,- блок реле, — датчик	5,03,0 0,4
Наибольшая полная потребляемая мощность	(6,6 + 2,5×N) ВАN – число датчиков
Время выхода газоанализатора на режим после включения, мин, не более	30
Время, необходимое для установления показаний на уровне 90% от измеряемой концентрации, с, не более	15
Степень пылевлагозащиты:- блок сигнализации, блок реле, распределительная коробка- датчики	не ниже IP40не ниже IP54
Средняя наработка на отказ, ч	10000
Средний срок службы:- газоанализатора- сенсора	10 лет1 год
Межповерочный интервал	1 год
Гарантийный срок	1,5 года

Комплект поставки ЭССА-СН4/N исполнение БС/(И)/(Н)/(Р):

Наименование	Обозначение исполнения
Наименование	БС	И	Р	Н
Блок сигнализации (БС)	+	+	+	+
Измерительный преобразователь (ИП)*	+	+	+	+
Насадка градуировочная	+	+	+	+
Вставка плавкая	+	+	+	+
Розетка кабельная 2РМ24КПН19Г1В1**	+	+	+	+
Вилка кабельная 2РМ24КПН19Ш1В1**	+	+	+	+
Блок индикации** (БИ), встроенный в БС		+	+
Розетка с кожухом РС 7			+
Блок сопряжения с компьютером (БСК)			+
Диск с программным обеспечением			+
Блок реле (БР) с кабелями**				+
Руководство по эксплуатации	+	+	+	+
Паспорт	+	+	+	+
Методика поверки – Приложение А к Руководству по эксплуатации	+	+	+	+
Поставляется по отдельному заказу
Пульт проверочный для проверки срабатывания сигнализации
Регулировочный резистор для проверки срабатывания сигнализации
Кабель для соединения БС и ИП
Распределительная коробка РК-4 для вывода токового сигнала 4 – 20 мА**

* Количество (от 1 до 16) определяется при заказе

** Количество зависит от количества ИП
