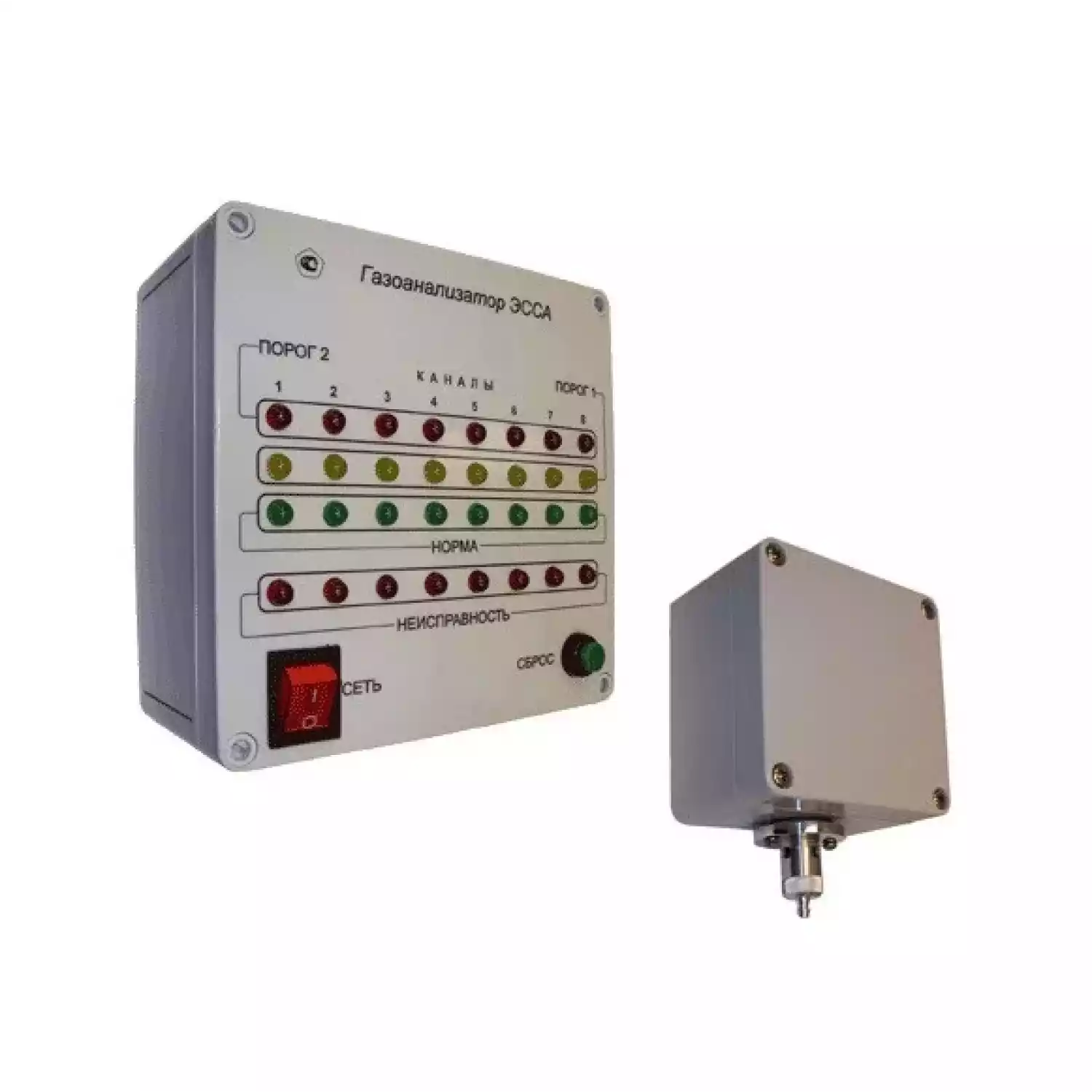

Газоанализатор ЭССА-CO/N-CH4/M исполнение БС/(И)/(Н)/(Р)

Газоанализатор ЭССА-CO/N-CH4/M исполнение БС/(И)/(Н)/(Р) предназначен для измерения содержания оксида углерода и метана (пропана, бутана) в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).

Выпускаются следующие исполнения газоанализаторов:

БС – с блоком сигнализации. Газоанализаторы состоят из ИП и блока сигнализации (БС), который обеспечивает электрическое питание ИП, световую, звуковую сигнализацию и выдачу управляющих релейных сигналов на вторичные исполнительные устройства. Каждый ИП соединяется с БС экранированным кабелем КСПЭВГ или аналогичным с числом жил не менее 3-х для метана и двужильным для оксида углерода. Кабель поставляется по отдельному заказу. Общее количество ИП, соединяемых с БС, от 1 до 16.Количество ИП каждого типа – от 1 до 8.
И– с цифровой индикацией измеряемой концентрации, состоят из ИП и БС с встроенным блоком индикации (БИН). БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8 устанавливаются два БИН.
Р – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485 (232) с помощью программы ЭССА, состоят из ИП, БС с встроенным БИН и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.
Н – с независимым формированием релейных сигналов для каждого ИП, состоят из ИП, БС и блоков реле (БР); один БР обеспечивает работу от 1 до 4 ИП.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики		Значения
Принцип измерения		CO	электрохимический
		CH₄	термокаталитический
Диапазон измерения газоанализатора ЭССА-СО/N-СН4/M		ИП УО-100, мг/м³	0 — 100
		ИП МН-2,5, % об.	0 — 2,5
Основная погрешность измерения, %	ИП УО-100	0 — 20 мг/м³, приведенная	15
		20 — 100 мг/м³, относительная	15
	ИП МН-2,5	приведенная	10
Число порогов сигнализации ЭССА-СО/N-СН4/M			2
Пороги сигнализации, мг/м³:
— ИП УО-100, мг/м³			20; 100
— ИП МН-2,5, % об.			0,5; 1,0
Число ИП (N + M)			от 2 до 16
Сигнализация			световая, релейные сигналы
Срок службы сенсора	СО, лет		10
	СН₄, мес.		12
Максимальное расстояние (м) между БС и ИП при сечении жил кабеля *		0,50 мм²	СО	СН₄
			1200	310
		0,35 мм²	870	220
		0,20 мм²	520	130
		0,12 мм²	300	75
Рабочие условия эксплуатации ИП		температура, °С	от +5 до +45
		относительная влажность, %	от 10 до 95

Примечание: * — кабель поставляется по отдельному заказу.

КОМПЛЕКТ ПОСТАВКИ

Наименование	Обозначение исполнения
Наименование	БС	И	Р	Н
Блок сигнализации (БС)	+	+	+	+
Измерительный преобразователь СО (ИПСО)*	+	+	+	+
Измерительный преобразователь СН₄(ИП СН₄)*
Насадка градуировочная	+	+	+	+
Вставка плавкая	+	+	+	+
Розетка кабельная 2РМ24КПН19Г1В1**	+	+	+	+
Вилка кабельная 2РМ24КПН19Ш1В1**	+	+	+	+
Блок индикации** (БИ), встроенный в БС		+	+
Розетка с кожухом РС 7			+
Блок сопряжения с компьютером (БСК)			+
Диск с программным обеспечением			+
Блок реле (БР) с кабелями**				+
Руководство по эксплуатации	+	+	+	+
Паспорт	+	+	+	+
Методика поверки – Приложение А к Руководству по эксплуатации	+	+	+	+
Поставляется по отдельному заказу
Пульт проверочный для проверки срабатывания сигнализации
Регулировочный резистор для проверки срабатывания сигнализации
Кабель для соединения БС и ИП
Распределительная коробка РК-4 для вывода токового сигнала 4 – 20 мА**

* Количество (общее – от 1 до 16, ИП каждого типа – от 1 до 8) определяется при заказе

** Количество зависит от количества ИП
