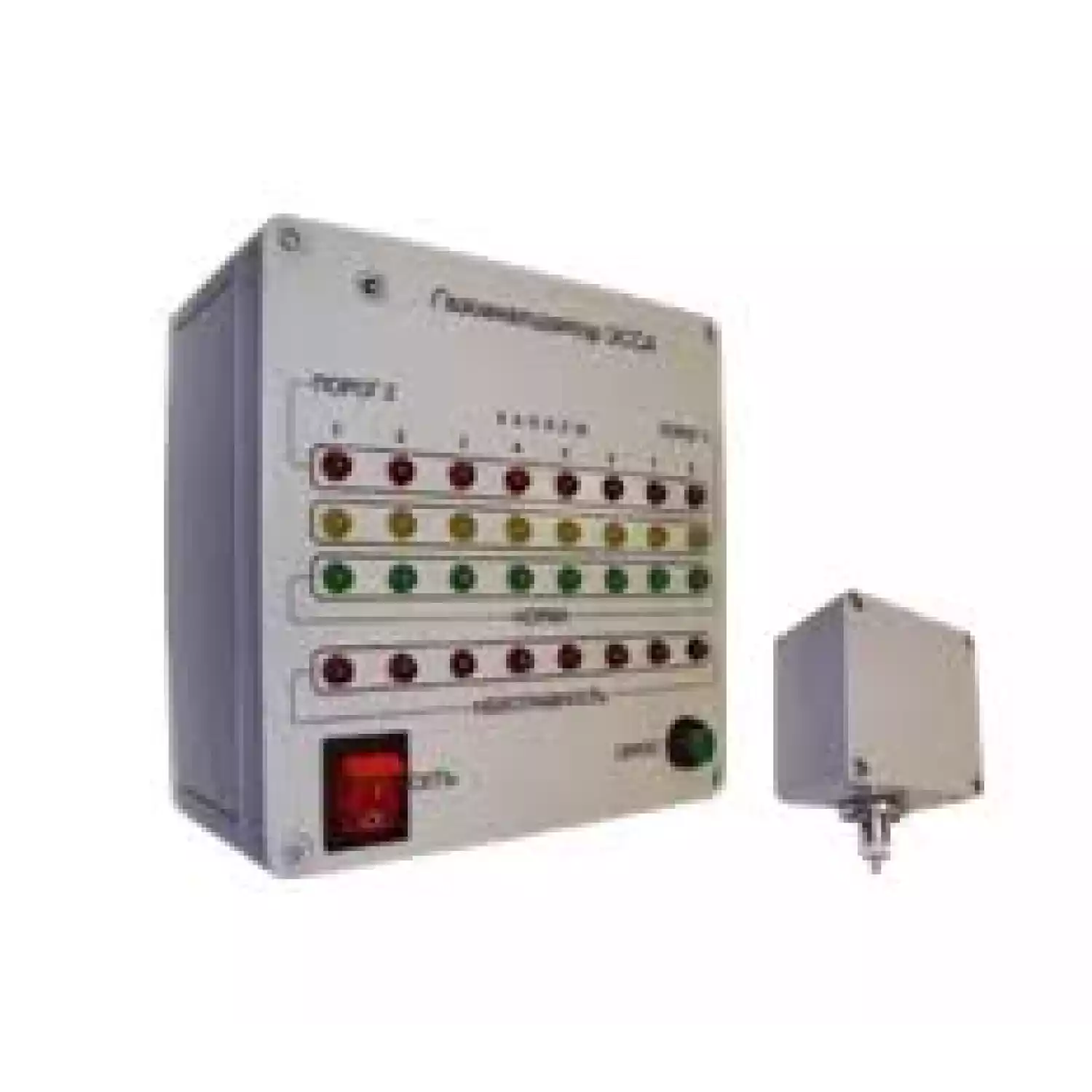

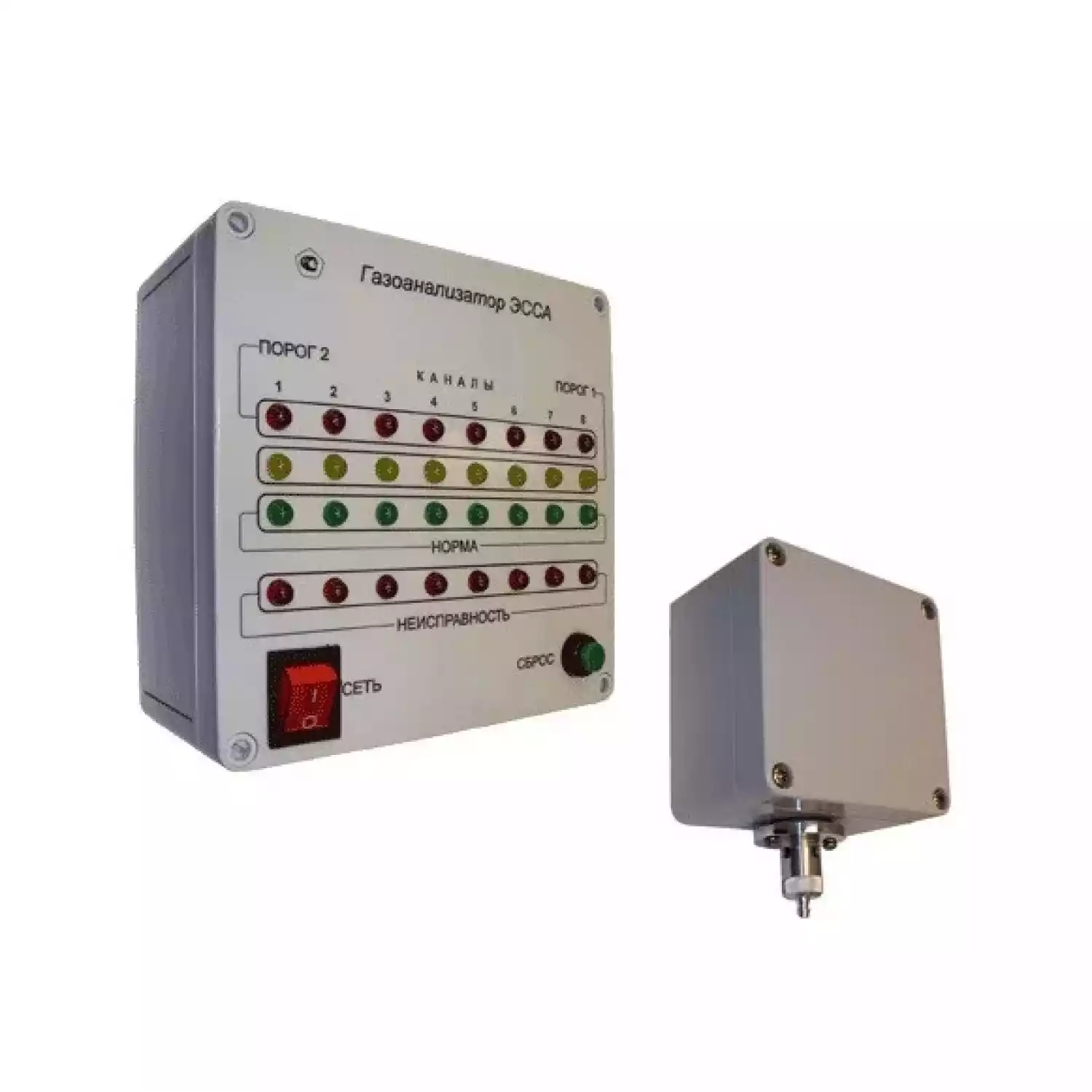

Газоанализатор ЭССА-SO2/N исполнение БС/(И)/(Н)/(Р)

Газоанализатор ЭССА-SO2/N исполнение БС/(И)/(Н)/(Р) предназначен для измерения содержания диоксида серы в воздухе рабочей зоны, сигнализации и формирования релейных сигналов для управления внешними устройствами при превышении двух заданных уровней концентрации (ПОРОГ 1, ПОРОГ 2).

Выпускаются следующие исполнения газоанализаторов:

БС – с блоком сигнализации, состоят из измерительных преобразователей (ИП) и блока сигнализации (БС), обеспечивающего питание ИП, световую сигнализацию и формирование общих релейных сигналов при превышении порогов по любому ИП. Каждый ИП соединяется с БС двужильным экранированным кабелем КСПЭВГ или аналогичным. Кабель поставляется по отдельному заказу. Общее количество ИП, соединяемых с БС, от 1 до 16.
И – с цифровой индикацией измеряемой концентрации, состоят из ИП и БС с встроенным блоком индикации (БИН). БИН обслуживает от 1 до 8 измерительных каналов. В газоанализаторах с числом измерительных каналов больше 8 устанавливаются два БИН.
Р – с цифровой индикацией концентрации измеряемого компонента и связью с компьютером по RS 485 (232) с помощью программы ЭССА, состоят из ИП, БС с встроенным БИН и блока сопряжения с компьютером (БСК). Один БСК обслуживает от 1 до 250 БИН (HEX адреса от 04 до FF), при условии, что суммарная длина линии связи между БС и БСК не превышает 1000 м. Предусмотрена возможность беспроводной связи с пользователем посредством передачи на его GSM терминал / терминалы (сотовый телефон / телефоны) sms-сообщений в случае превышения Порогов, установленных на газоанализаторе.
Н – с независимым формированием релейных сигналов для каждого ИП (групп ИП), состоят из ИП, БС и блоков реле (БР); один БР обеспечивает работу от 1 до 4 ИП.

Технические характеристики ЭССА-SO2/N исполнение БС/(И)/(Н)/(Р):

Характеристики	Значения
Принцип измерения	электрохимический
Отбор пробы	диффузионный
Диапазон измерения, мг/м³	0 — 30
Погрешность ЭССА-SO₂/N исп. БС/(И)/(Р)/(Н):
— основная, %	± 20
— приведенная, мг/м³	0 — 10
— относительная, мг/м³	10 — 30
Пороги сигнализации, мг/м³	10; 25
Число ИП (N)	от 1 до 16
Сигнализация ЭССА-SO₂/N исп. БС/(И)/(Р)/(Н)	световая, релейные сигналы, 2 порога
Реле ЭССА-SO₂/N исп. БС/(И)/(Р)/(Н)	коммутируемый ток 3 А, 220 В
Срок службы сенсора, мес.	24
Максимальное расстояние между БС и ИП при сечении жил кабеля, м:
— 0,50 мм²	1200
— 0,35 мм²	870
— 0,20 мм²	520
Рабочие условия эксплуатации ИП:
— температура, °С	от -35 до +45
— относительная влажность, %	от 30 до 95 (неконденсируемая)
Межповерочный интервал, мес.	12
Гарантийный срок, мес.	18

Комплект поставки ЭССА-SO2/N исполнение БС/(И)/(Н)/(Р):

Наименование	Обозначение исполнения
Наименование	БС	И	Р	Н
Блок сигнализации (БС)	+	+	+	+
Измерительный преобразователь (ИП)*	+	+	+	+
Насадка градуировочная	+	+	+	+
Вставка плавкая	+	+	+	+
Розетка кабельная 2РМ24КПН19Г1В1**	+	+	+	+
Вилка кабельная 2РМ24КПН19Ш1В1**	+	+	+	+
Блок индикации** (БИ), встроенный в БС		+	+
Розетка с кожухом РС 7			+
Блок сопряжения с компьютером (БСК)			+
Диск с программным обеспечением			+
Блок реле (БР) с кабелями**				+
Руководство по эксплуатации	+	+	+	+
Паспорт	+	+	+	+
Методика поверки – Приложение А к Руководству по эксплуатации	+	+	+	+
Поставляется по отдельному заказу
Пульт проверочный для проверки срабатывания сигнализации
Регулировочный резистор для проверки срабатывания сигнализации
Кабель для соединения БС и ИП
Распределительная коробка РК-4 для вывода токового сигнала 4 – 20 мА**

* Количество (от 1 до 16) определяется при заказе

** Количество зависит от количества ИП
