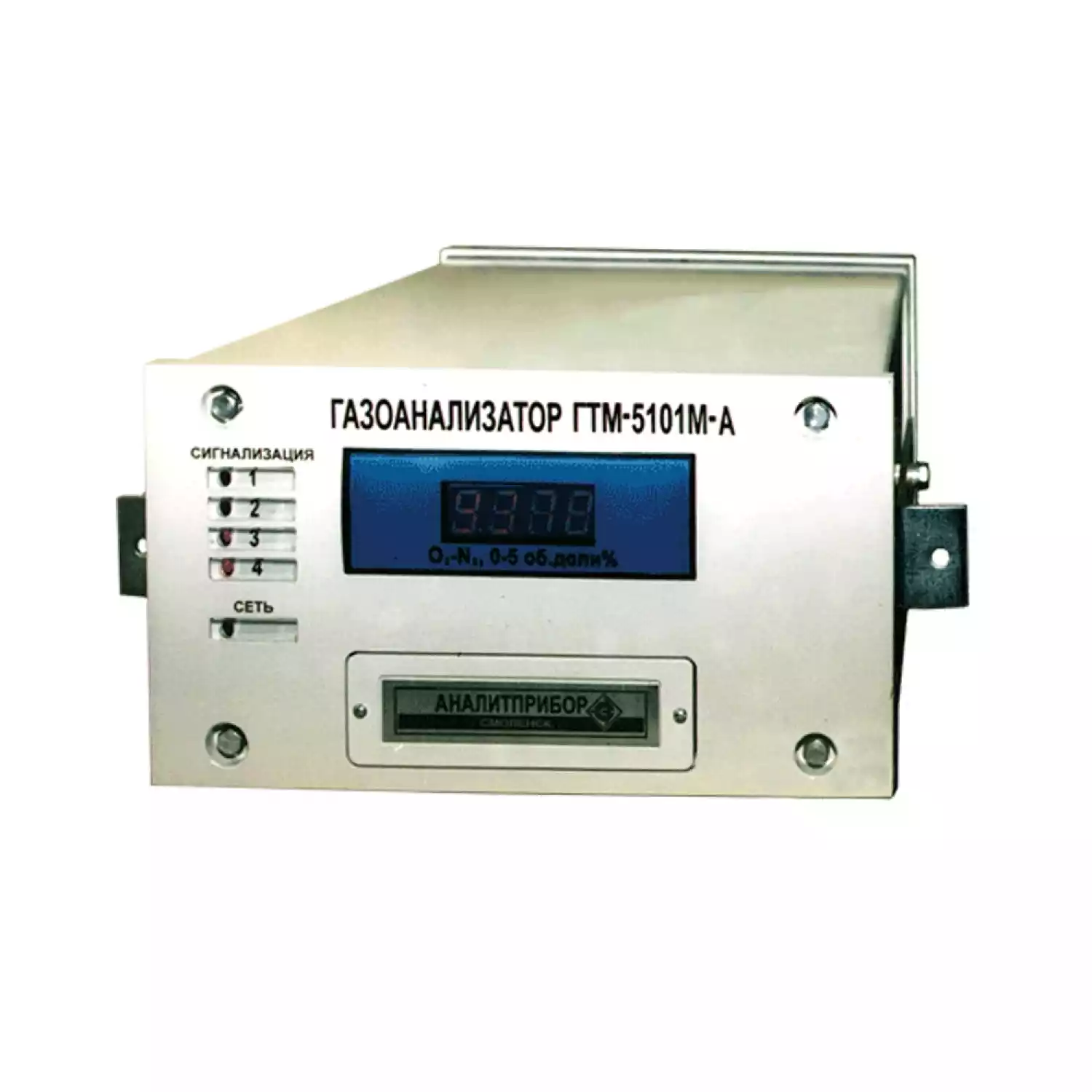

Газоанализатор кислорода ГТМ-5101М-А

Стационарный газоанализатор ГТМ-5101М-А предназначен для измерения объемной доли кислорода в технологических газовых смесях (азоте и воздухе).

Область применения: контроль технологических процессов на АЭС.

Принцип действия – термокондуктометрический.
Способ забора пробы – принудительный, за счет избыточного давления или с помощью внешнего побудителя расхода.
Режим работы – непрерывный.
Исполнение – атомное.
Степень защиты корпуса – IP54.

Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-2359 от 07 июля 2004 г.

Лицензия на изготовление оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-2358 от 07 июля 2004 г.

Функциональные возможности:

цифровая индикация содержания измеряемого компонента;
наличие 4 порогов сигнализации;
коммутация внешних цепей одной группой переключающихся контактов реле при срабатывании сигнализации;
выдачи информации о концентрации измеряемых компонентов по токовому выходу 0-5 или 4-20 мА (переключаются) и RS232.

Газоанализатор ГТМ-5101М-А относится к элементам управляющих систем нормальной эксплуатации (УСНЭ) и классу безопасности 3Н по НП-001-97 (ПНАЭ Г-01-011-97) или 4Н.

Газоанализатор ГТМ-5101М-А по классу 3Н относится к I категории сейсмостойкости по НП-031-01, по классу 4Н относится к III категории.

Технические характеристики:

Характеристики	Значения	Примечания
Диапазоны измерений О2, % об:	0 — 1; 0 — 2; 0 — 3; 0 — 5; 0 — 10	осн. привед. погр, %: ± 4
Время прогрева, мин, не более	60
Установление показаний, с, не более	60
Наличие 4 порогов сигнализации в пределах диапазона измерений, %	5 — 90	устан. по согласованию с потребителем (стандартная установка 20, 40, 60, 80 % от диапазона измерения)
Выходные параметры:
— унифицированный сигнал, мА	0 — 5 и 4 — 20
— цифровой сигнал	RS 232
— «сухие» контакты реле	одна группа	для каждого порога (0,1 — 1) А в зависимости от напряжения и вида нагрузки
Параметры измеряемой среды:
— температура, ° С	от +5 до +40
— давление, кПа	84 — 106,7
— влага, г/м3, не более	5
— пыль, г/м3, не более	0,01
— объемный расход, л/мин	0,7 ± 0,2
— содержание SO2 , мг/м3	до 20
— содержание NOX , мг/м3	до 1000
— содержание Н2S , г/м3	до 0,01
— содержание NH3 , г/м3	до 0,01
Температура окружающей среды, ° С	от +5 до +50
Питание, В	220
Потребляемая мощность, В·А	25
Габаритные размеры, мм	306×370×140
Масса, кг, не более	10
Срок службы, лет, не менее	10

Комплект поставки ПКГ-4 В-К-М-Т:

газоанализатор,
комплект ЗИП,
эксплуатационная документация.
