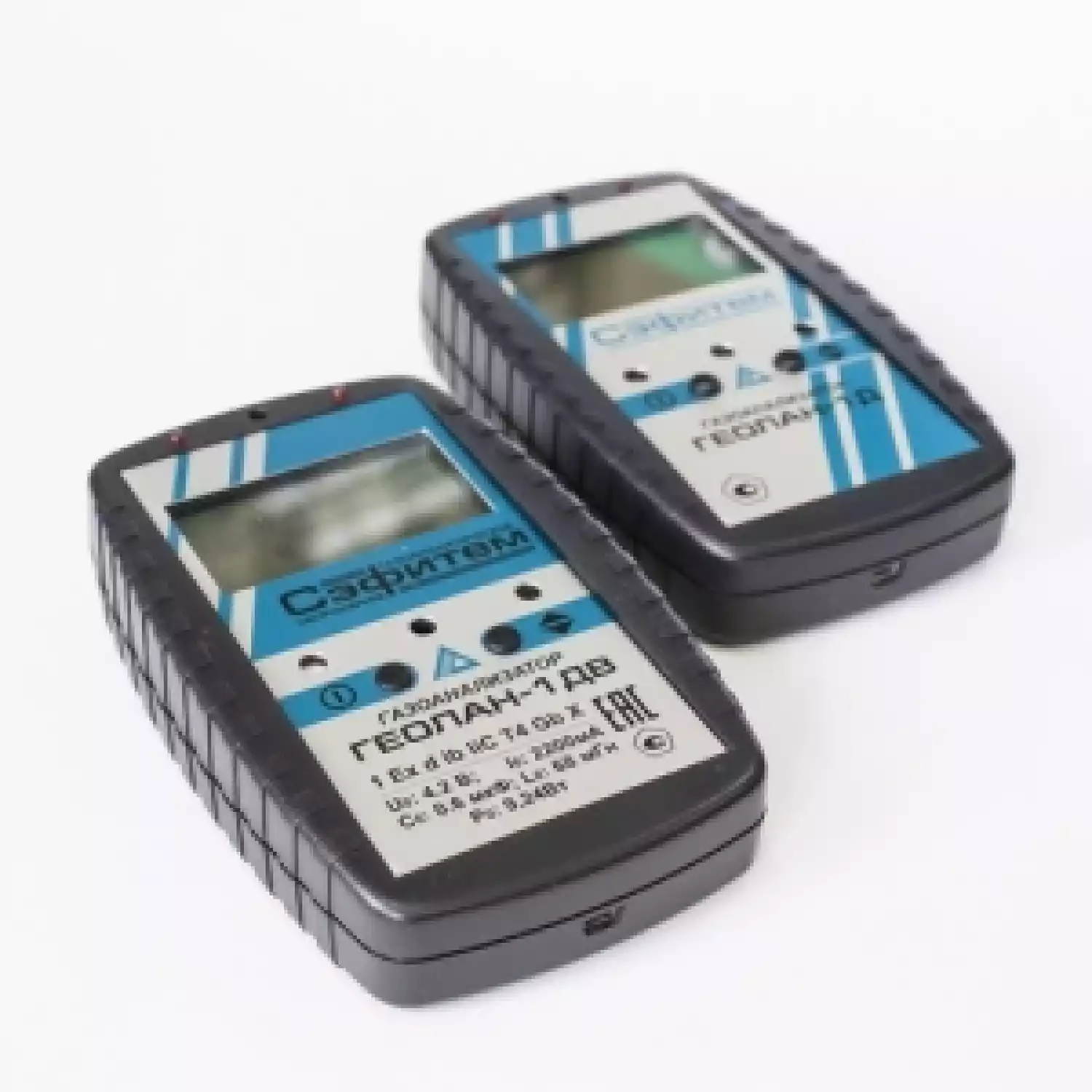

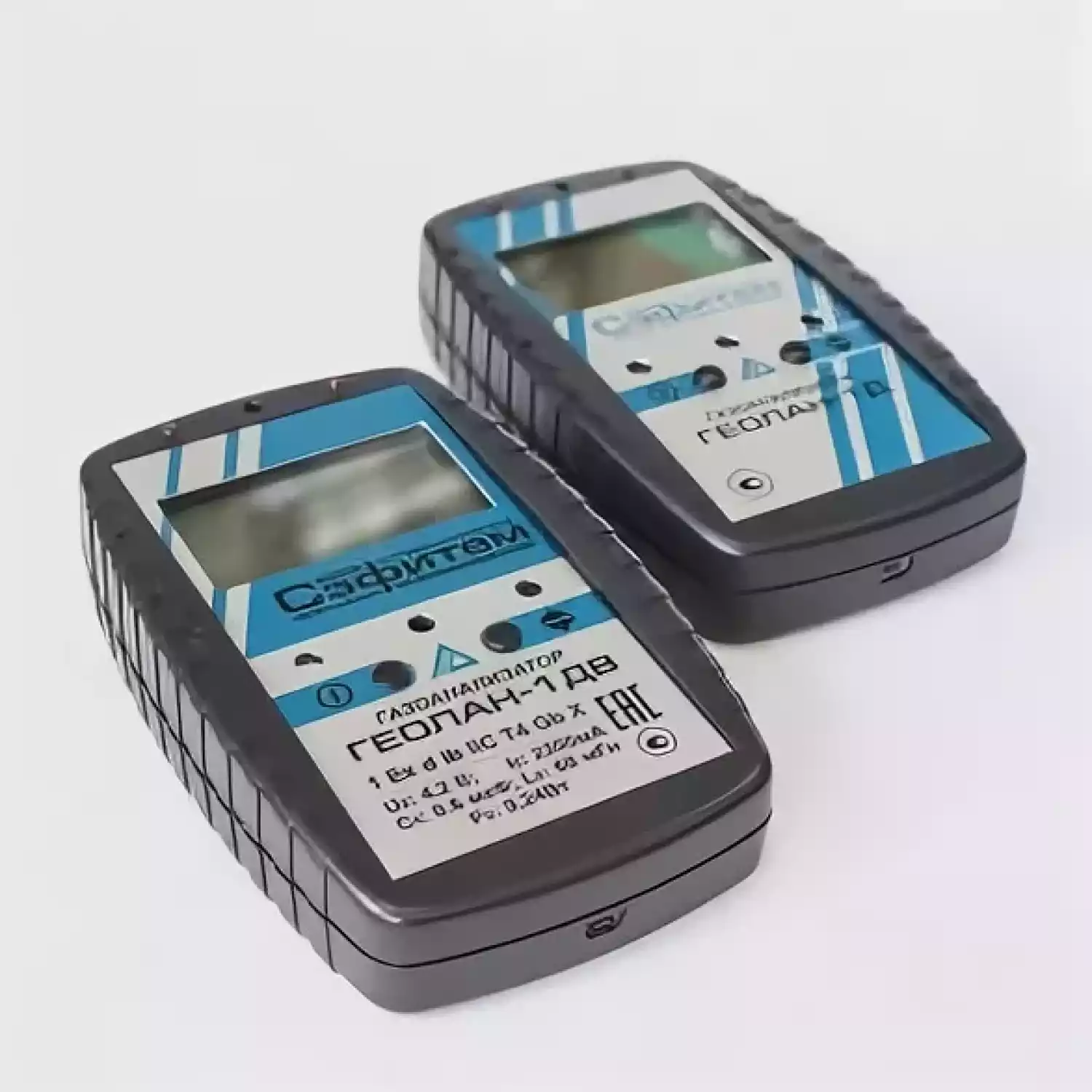

Газоанализатор переносной Геолан-1Д / Геолан-1ДВ

Газоанализатор переносной индивидуальный диффузионный «Геолан-1Д/1ДВ» предназначен для измерения концентраций вредных и загрязняющих веществ, содержащихся в атмосферном воздухе, воздухе рабочей зоны, а также для определения довзрывоопасных концентраций горючих веществ.

ОБЛАСТИ ПРИМЕНЕНИЯ ГЕОЛАН-1Д / ГЕОЛАН-1ДВ:

охрана окружающей среды, экологический контроль
производственный контроль
технологический контроль
чрезвычайные ситуации

Газоанализатор выпускается в обычном «Геолан-1Д» и во взрывозащищенном «Геолан-1ДВ» исполнении.

Газоанализатор во взрывозащищенном исполнении «Геолан-1ДВ» соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность газоанализатора обеспечивается следующими видами взрывозащиты: «Искробезопасная электрическая цепь» уровня «ib» по ГОСТ Р МЭК 60079-11-2010, «Взрывонепроницаемая оболочка» по ГОСТ Р МЭК 60079-1-2008. Конструктивно газоанализатор соответствует требованиям ГОСТ Р МЭК 60079-0-2011.

Переносные индивидуальные газоанализаторы «Геолан-1ДВ» со встроенными газочувствительными измерительными преобразователями с видом взрывозащиты «d» имеют маркировку взрывозащиты — 1Ex d ib IIС Т6 Gb X.

Переносные индивидуальные газоанализаторы «Геолан-1ДВ» со встроенными газочувствительными измерительными преобразователями с видом взрывозащиты «i» имеют маркировку взрывозащиты — 1Ex ib IIС Т6 Gb X.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

Одновременное измерение концентраций от 1 до 4 вредных и загрязняющих веществ в воздухе.
Возможность измерения на уровне ПДК атмосферного воздуха и ПДК воздуха рабочей зоны.
Срок службы газочувствительных измерительных преобразователей 3 — 5 лет.
Время непрерывной работы газоанализатора не менее 8 часов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕОЛАН-1Д / ГЕОЛАН-1ДВ:

Наименование параметра, единица измерения	Значение	Примечание
Перечень веществ и диапазоны измерения концентрации		Приложение А
Температура окружающей среды, °С	от -20 до +40
Относительная влажность воздуха при отсутствии конденсата (при t=25°С), %	до 95
Атмосферное давление, мм. рт. ст.	650 — 800
Маркировка взрывозащиты (Геолан-1ДВ)	1Ex ib IIС T6 Gb X или 1Ex ib d IIС T6 Gb X	По заказу
Количество одновременно измеряемых веществ	1 – 4
Тип интерфейса с ПЭВМ	USB
Время прогрева газоанализатора, мин. не более	3
Минимальное время формирования выходного сигнала (τ90), с не более	40
Задержка срабатывания звуковой и световой сигнализации, с не более	3
Допустимая приведенная погрешность, %, не более	± 25
Допустимая относительная основная погрешность, %, не более	± 20
Пределы дополнительной погрешности при воздействии каждого из влияющих факторов в отдельности, %, не более изменение температуры окружающей среды от -20°С до +40°С; давление — от 650 до 800 мм рт. ст. изменение влажности окружающего воздуха — от 30 до 95% (при t=25°С)	5%
Температура анализируемой пробы, °С	-20 до +40
Габаритные размеры, мм, не более:	145х90х35
Масса, кг, не более:	0,35
Срок гарантии, месяцев	12
Гарантийный срок хранения, месяцев	6	со дня приемки ОТК
Средняя наработка на отказ, часов, не менее	15000
Срок службы газоанализатора, без учета срока службы газочувствительных измерительных преобразователей, лет, не менее	10

СПИСОК ВЕЩЕСТВ, КОНТРОЛИРУЕМЫХ ГАЗОАНАЛИЗАТОРОМ «ГЕОЛАН-1Д/1ДВ»

Наименование вещества	Химическая формула	Диапазон измерений			Пределы допускаемой основной погрешности
Наименование вещества	Химическая формула	массовая концентрация, мг/м³	объемная доля, %		Относительной, %		Приведенной, %
Аммиак	NH₃	от 0 до 0,1 от 0,1 до 100 от 1 до 1000			— ± 20 ± 20		± 25 — —
Водород	Н₂		от 0 до 0,1 от 0,1 до 4,0		— ± 20		± 25 —
Диоксид азота	NO₂	от 0 до 0,1 от 0,1 до 10 от 1 до 200			— ± 20 ± 20		± 25 — —
Диоксид серы	SO₂	от 0 до 0,1 от 0,1 до 20 от 1 до 500			— ± 20 ± 20		± 25 — —
Кислород	О₂		от 0,1 до 21 от 1 до 100		± 0,2 (абсолютной) ± 0,5 (абсолютной)
Меркаптан	RSH	от 0,01 до 50			± 20		—
Озон	О₃	от 0 до 0,02 от 0,02 до 2,0			— ± 20		± 25 —
Оксид азота	NO	от 0 до 0,2 от 0,2 до 20 от 1 до 1000			— ± 20 ± 20		± 25 — —
Оксид этилена	С₂Н₄О	от 0 до 0,1 от 0,1 до 200			— ± 20		± 25 —
Сероводород	H2S	от 0 до 0,02 от 0,02 до 20 от 1 до 500			— ± 20 ± 20		± 25 — —
Синильная кислота	HCN	от 0 до 0,1 от 0,1 до 3,0			— ± 20		± 25 —
Оксид углерода	CO	от 0,1 до 50 от 1 до 200 от 1 до 2000			± 20 ± 20		— —
Диоксид углерода	CO₂		от 0,1 до 2,5 от 0,1 до 5,0 от 0,1 до 100		± 20 ± 20		— —
Формальдегид	Н₂СО	от 0 до 0,1 от 0,1 до 2,0			— ± 20		± 25 —
Фтороводород	HF	от 0 до 0,1 от 0,1 до 10,0			— ± 20		± 25 —
Хлор	Cl₂	от 0 до 0,1 от 0,1 до 10			— ± 20		± 25 —
Хлористый водород	HCl	от 0 до 0,2 от 0,2 до 20			— ± 20		± 25 —
Этанол	С₂Н₅ОН	от 1 до 2000			± 20		—
Горючие газы
Сумма углеводородов (по С₃Н₈, C₆H₁₄или CH₄), НКПР^*		От 100 до 1000	от 0 до 1 от 1 до 50		± 20 %	—
Бензол	С₆Н₆	от 0 до 0,1 от 0,1 до 100			— ± 20	± 25 —
Бутан	С₄Н₁₀		от 0 до 0,1 от 0,1 до 0,7		— ± 20	± 25 —
Гексан	С₆Н₁₄		от 0 до 0,001 от 0,001 до 0,5		— ± 20	± 25 —
Метан	СН₄	500-10000	от 0 до 0,004 от 0,004 до 2,2		— ± 20	± 25 —
Пропан	С₃Н₈		от 0 до 0,1 от 0,1 до 0,85		— ± 20	± 25 —
Этилен	С₂Н₄		от 0 до 0,1 от 0,1 до 1,15		— ± 20	± 25 —
Хладоны
Хладон R12	CСl₂F₂			от 40 до 80 ^**	± 20		—
Хладон R22	CF₂СlH	от 100 до 350		от 40 до 100 ^**	± 20		—
Хладон R125	C₂F₅H			от 40 до 80 ^**	± 20		—
Примечание: значение НКПР для определяемых компонентов по МЭК 60079-20-96. * массовая концентрация, млн^-1.
