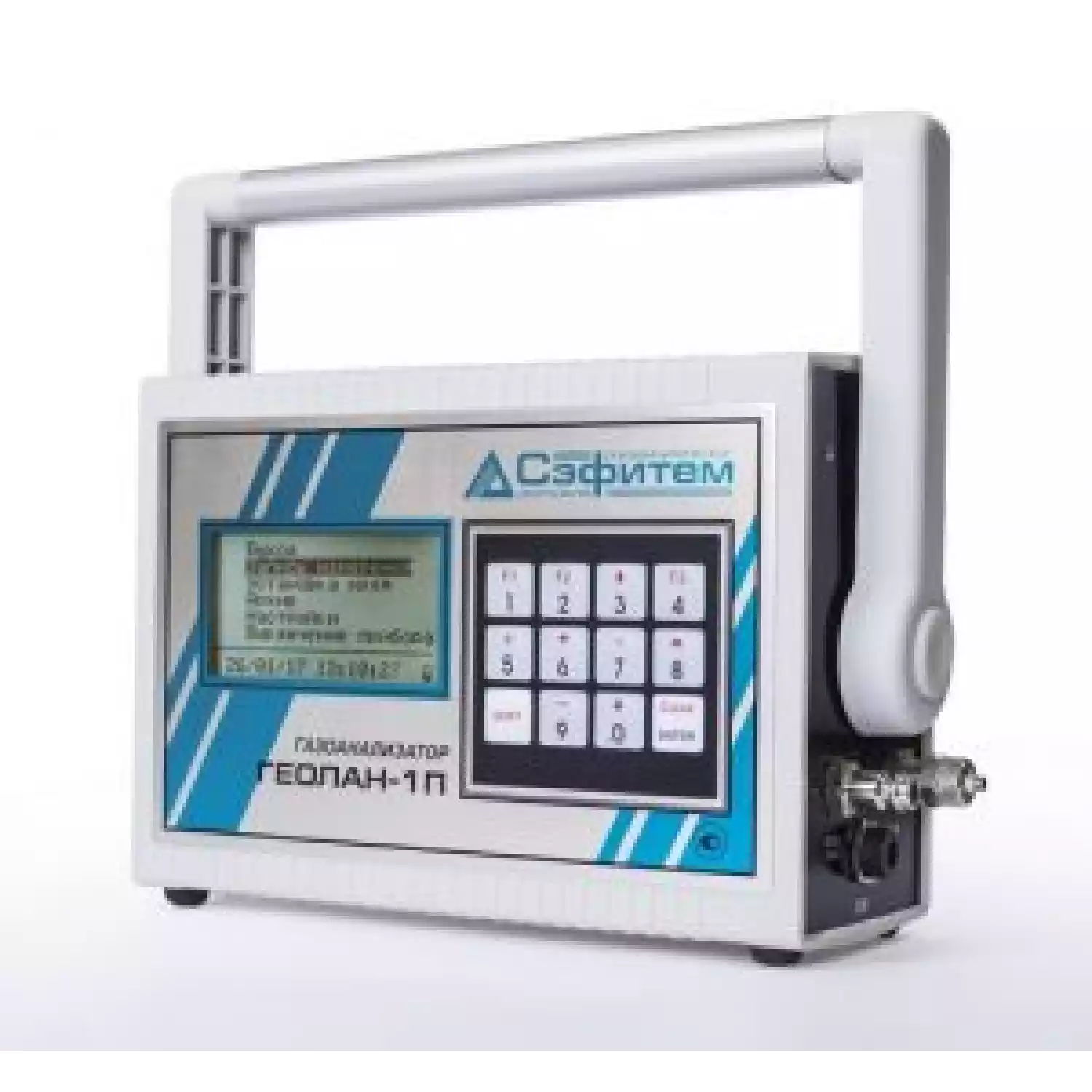

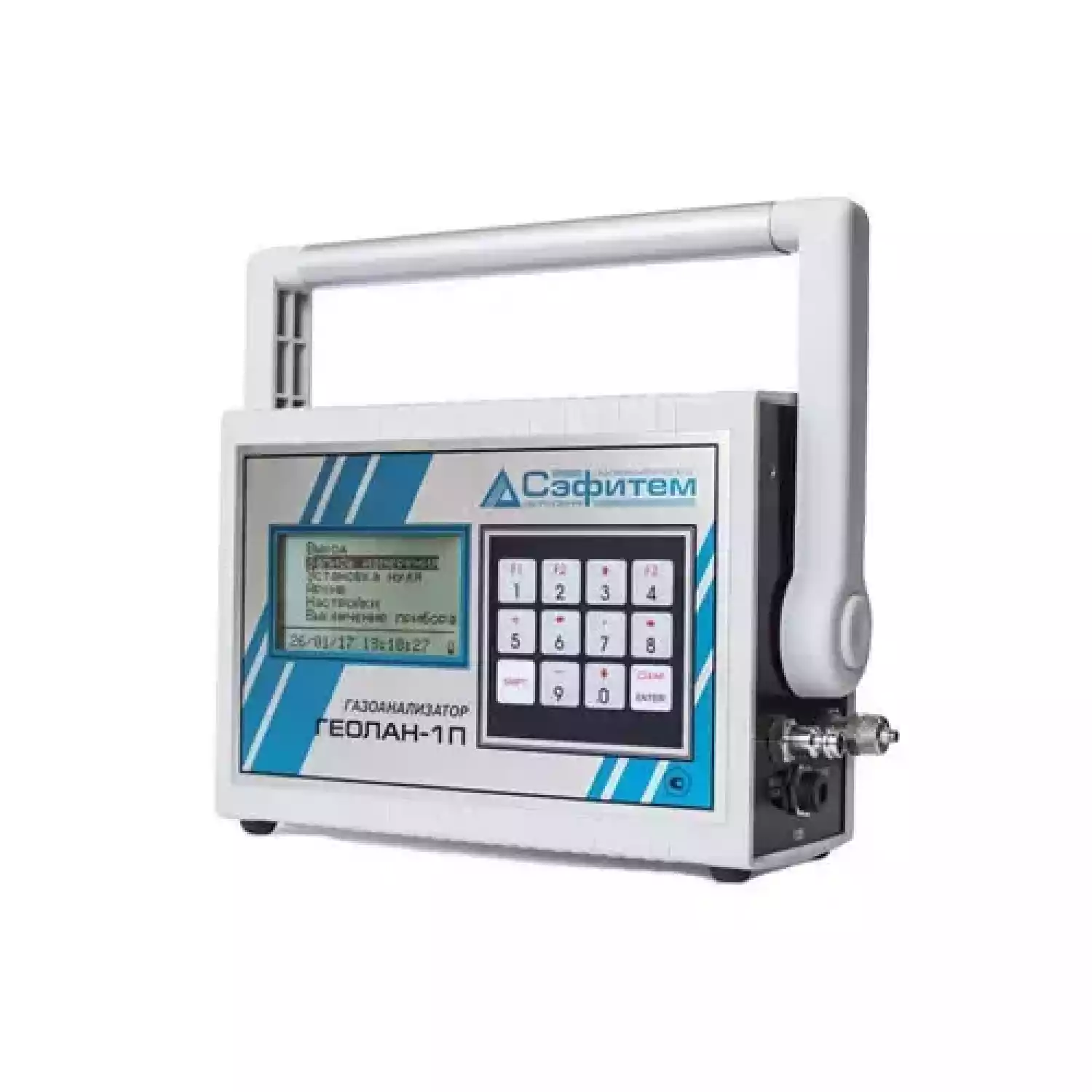

Газоанализатор переносной Геолан-1П / Геолан-1ПВ

Переносной газоанализатор автоматический с принудительным отбором воздуха «Геолан-1П» / «Геолан-1П» предназначен для измерения концентраций вредных и загрязняющих веществ, содержащихся в атмосферном воздухе, воздухе рабочей зоны и в отходящих газах топливно-энергетических предприятий, а также для определения довзрывоопасных концентраций горючих газов и паров горючих жидкостей.

ОБЛАСТИ ПРИМЕНЕНИЯ ГАЗОАНАЛИЗАТОРА «ГЕОЛАН-1П»:

охрана окружающей среды
производственный контроль
чрезвычайные ситуации
оборона и безопасность государства
гидрометеорология
национальной проект «Экология» («Чистый воздух»)

Газоанализатор выпускается в обычном «Геолан-1П» и во взрывозащищенном «Геолан-1ПВ» исполнении.

Газоанализатор во взрывозащищенном исполнении «Геолан-1ПВ» соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Взрывозащищенность газоанализатора обеспечивается следующими видами взрывозащиты: «Искробезопасная электрическая цепь» уровня «ib» по ГОСТ Р МЭК 60079-11-2010, «Взрывонепроницаемая оболочка» по ГОСТ Р МЭК 60079-1-2008. Конструктивно газоанализатор соответствует требованиям ГОСТ Р МЭК 60079-0-2011.

Переносные газоанализаторы «Геолан-1ПВ» со встроенными газочувствительными измерительными преобразователями с видом взрывозащиты «d» имеют маркировку взрывозащиты — 1Ex d ib IIС Т6 Gb X.

Газоанализаторы «Геолан-1ПВ» со встроенными газочувствительными измерительными преобразователями с видом взрывозащиты «i» имеют маркировку взрывозащиты — 1Ex ib IIС Т6 Gb X.

Газоанализаторы для атмосферного воздуха «Геолан-1П» удовлетворяют требованиям ГОСТ 27540-87 (р. 3), ГОСТ 12.2.007.0-75 и являются многофункциональными восстанавливаемыми изделиями.

ОСОБЕННОСТИ:

Одновременное измерение концентраций от 1 до 8 вредных и загрязняющих веществ в воздухе.
Возможность измерения на уровне ПДК атмосферного воздуха и ПДК воздуха рабочей зоны.
Большой выбор измеряемых веществ, уникальные комбинации датчиков.
Возможность дальнейшего дооснащения газоанализатора измерительными датчиками.
Рабочий диапазон измеряемых концентраций вредных и загрязняющих веществ может выдаваться в различных единицах измерения (мг/м³, % объемной доли, ppm).
3-уровневая звуковая и световая индикация при превышении предельно допустимых значений.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГЕОЛАН-1П / ГЕОЛАН-1ПВ:

Наименование параметра, единица измерения	Значение	Примечание
Перечень веществ и диапазоны измерения концентрации		Приложение А
Температура окружающей среды, °С	от -20 до +40
Относительная влажность воздуха при отсутствии конденсата, (при t=25°С), %	до 95
Атмосферное давление, кПа	88 — 125
Напряжение электропитания блока сбора и обработки информации, В от сети переменного тока частотой, Гц	176-264 50±1
Блок сбора и обработки информации имеет маркировку взрывозащиты (по заказу) Электрические искробезопасные параметры: максимальное выходное напряжение Uо: максимальный выходной ток Iо: максимальная внешняя ёмкость Cо: максимальная внешняя индуктивность Lо:	[Ex ib] IIC 24,8 В 60 мА 86 нФ 1 мГн
Переносной газоанализатор имеет: маркировку взрывозащиты (по заказу) Электропитание переносного газоанализатора от 3-х аккумуляторов GP VD 1-2100 мАч: максимальное выходное напряжение Uо: максимальный выходной ток Iо: максимальная внутренняя ёмкость Ci: максимальная внутренняя индуктивность Li:	1Ex ib IIC T6 Gb X или 1Ex ib d IIC T6 Gb X 12,4 В 500 мА 7,8 мкФ 0,7 мГн	(по заказу)
Число регулируемых порогов уровней сигнализации: предупредительный сигнальный аварийный	1 1 1	(по заказу)
Количество одновременно измеряемых веществ	1 – 8
Тип интерфейса с ПЭВМ		RS-232 или USB (по заказу)
Время прогрева газоанализатора, мин. не более	3
Минимальное время формирования выходного сигнала (τ90), с не более	40
Задержка срабатывания звуковой и световой сигнализации, с не более	3
Допустимая приведенная погрешность, % не более	± 25
Допустимая относительная основная погрешность, % не более	± 20
Пределы дополнительной погрешности при воздействии каждого из влияющих факторов в отдельности, %, не более изменение температуры окружающей среды от -20°С до +40°С; давление — от 650 до 800 мм рт. ст. изменение влажности окружающего воздуха — от 30 до 95% при температуре 35°С.	5%
Температура анализируемой пробы, °С	-20 до +40
Габаритные размеры, мм, не более:
газоанализаторы переносные: «Геолан-1П», «Геолан-1ПВ»	220×200×80
Масса, кг, не более:
газоанализаторы переносные: «Геолан-1П», «Геолан-1ПВ»	2,5
Электропитание газоанализаторов переносных: «Геолан-1П», «Геолан-1ПВ» от 3-х аккумуляторов GP VD 1-2100 мАч: максимальное напряжение, В максимальный ток, мА	12,4 500
Срок гарантии, месяцев	12
Гарантийный срок хранения, месяцев	6	со дня приемки ОТК
Средняя наработка на отказ, часов, не менее	15000
Срок службы газоанализатора, без учета срока службы газочувствительных измерительных преобразователей, лет, не менее	10

СПИСОК ВЕЩЕСТВ КОНТРОЛИРУЕМЫХ ГАЗОАНАЛИЗАТОРОМ «ГЕОЛАН-1П»

Наименование вещества	Химическая формула	Диапазон измерений			Пределы допускаемой основной погрешности
Наименование вещества	Химическая формула	массовая концентрация, мг/м³	объемная доля, %		Относительной, %		Приведенной, %
Аммиак	NH₃	от 0 до 0,1 от 0,1 до 100 от 1 до 1000			— ± 20 ± 20		± 25 — —
Водород	Н₂		от 0 до 0,1 от 0,1 до 4,0		— ± 20		± 25 —
Гексафторид серы	SF₆	от 100 до 7000			± 20		—
Диоксид азота	NO₂	от 0 до 0,1 от 0,1 до 10 от 1 до 200			— ± 20 ± 20		± 25 — —
Диоксид серы	SO₂	от 0 до 0,1 от 0,1 до 20 от 1 до 500			— ± 20 ± 20		± 25 — —
Кислород	О₂		от 0,1 до 21 от 1 до 100		± 0,2 (абсолютной) ± 0,5 (абсолютной)
Меркаптан	RSH	от 0,01 до 50 от 0,1 до 50			± 20 ± 20		— —
Озон	О₃	от 0 до 0,02 от 0,02 до 2,0			— ± 20		± 25 —
Оксид азота	NO	от 0 до 0,2 от 0,2 до 20 от 1 до 1000			— ± 20 ± 20		± 25 — —
Оксид этилена	С₂Н₄О	от 0 до 0,1 от 0,1 до 200			— ± 20		± 25 —
Сероводород	H2S	от 0 до 0,02 от 0,02 до 20 от 1 до 500			— ± 20 ± 20		± 25 — —
Синильная кислота	HCN	от 0 до 0,1 от 0,1 до 3,0			— ± 20		± 25 —
Оксид углерода	CO	от 0,1 до 50 от 0,1 до 150 от 1 до 2000			± 20 ± 20 ± 20		— — —
Диоксид углерода	CO₂		от 0,1 до 2,5 от 0,1 до 5,0 от 0,1 до 100		± 20 ± 20 ± 20		— — —
Формальдегид	Н₂СО	от 0 до 0,1 от 0,1 до 2,0			— ± 20		± 25 —
Фтороводород	HF	от 0 до 0,1 от 0,1 до 10,0			— ± 20		± 25 —
Хлор	Cl₂	от 0 до 0,1 от 0,1 до 10			— ± 20		± 25 —
Хлористый водород	HCl	от 0 до 0,2 от 0,2 до 20			— ± 20		± 25 —
Этанол	С₂Н₅ОН	от 1 до 2000			± 20		—
Горючие газы
Сумма углеводородов (по С₃Н₈, C₆H₁₄или CH₄), НКПР^*		100 — 1000	от 0 до 1 от 1 до 50		± 20 %	—
Бензол	С₆Н₆	от 0 до 0,1 от 0,1 до 100			— ± 20	± 25 —
Бутан	С₄Н₁₀		от 0 до 0,1 от 0,1 до 0,7		— ± 20	± 25 —
Гексан	С₆Н₁₄		от 0 до 0,001 от 0,001 до 0,5		— ± 20	± 25 —
Метан	СН₄	500 — 10000	от 0 до 0,004 от 0,004 до 2,2		— ± 20	± 25 —
Пропан	С₃Н₈		от 0 до 0,1 от 0,1 до 2		— ± 20	± 25 —
Этилен	С₂Н₄		от 0 до 0,1 от 0,1 до 1,15		— ± 20	± 25 —
Хладоны
Хладон R12	CСl₂F₂			от 40 до 80 ^**	± 20		—
Хладон R22	CF₂СlH	от 100 до 350		от 40 до 100 ^**	± 20		—
Хладон R125	C₂F₅H			от 40 до 80 ^**	± 20		—
Примечание: значение НКПР для определяемых компонентов по МЭК 60079-20-96. * массовая концентрация, млн^-1.
