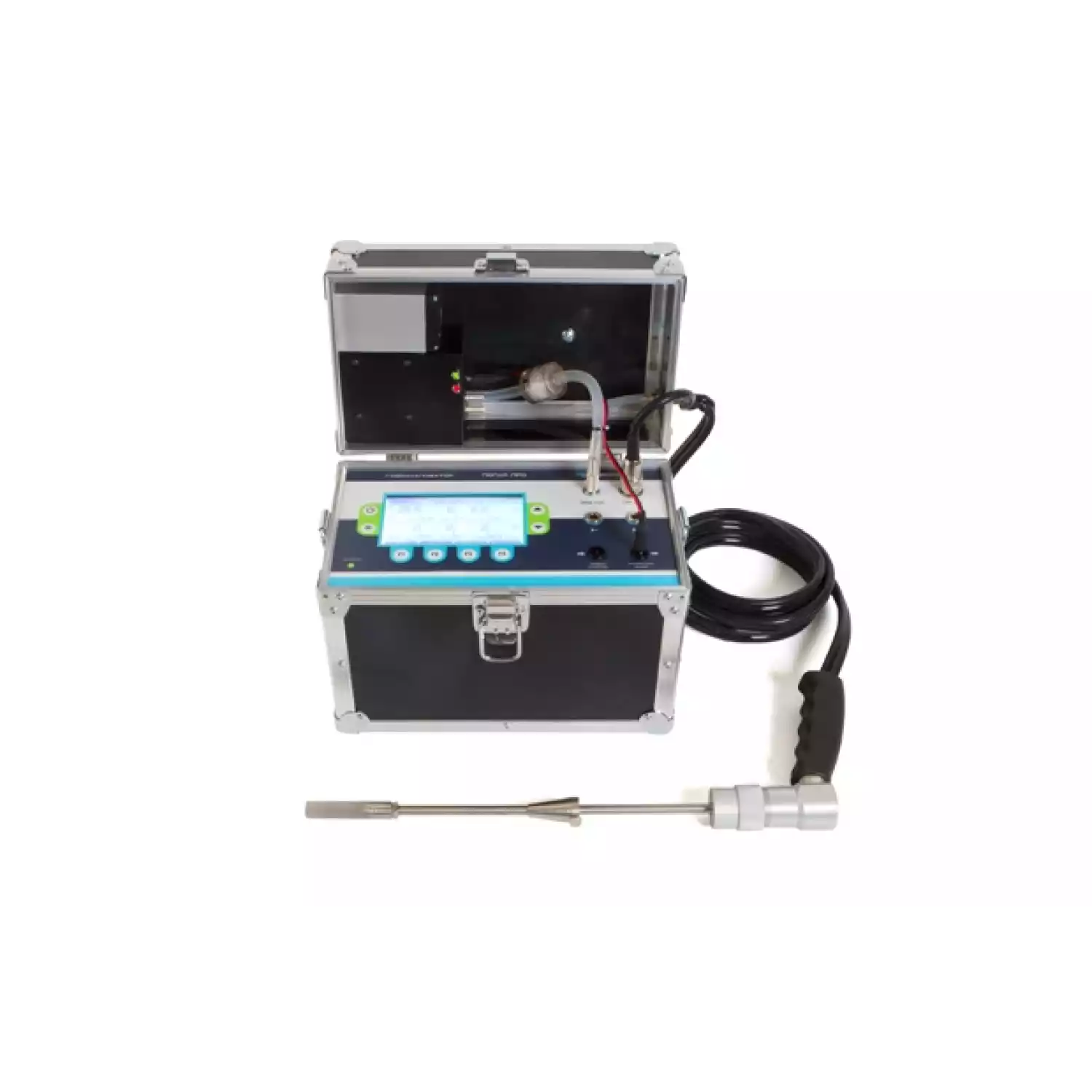

Универсальный переносной многокомпонентный газоанализатор «Полар про» предназначен для определения содержания загрязняющих веществ в промышленных выбросах всех типов при проведении экологического контроля (государственного и производственного) на предприятиях: теплоэнергетики, нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической, химической, металлургической, целлюлозно-бумажной, цементной и прочих отраслей промышленности.
В газоанализаторе «Полар про», также как в газоанализаторе «Полар Универсал», устанавливаются по два измерительных канала СО, NO и SO2 с разными диапазонами измерений, обеспечивающими высокую точность измерений как «низких», так и «высоких» концентраций определяемых компонентов.
Отличительными особенностями газоанализатора «Полар про» являются наличие высокоточного оптического блока (модуля), позволяющего измерять содержание диоксида углерода (СО2), углеводородов в пересчете на метан (СН4), пропан (С3Н8) или гексан (С6Н14) и сверхвысоких (до 15 %) концентраций оксида углерода (СО), а также встроенного электрического блока осушки пробы, построенного на элементах Пельтье и обеспечивающего более эффективную осушку пробы по сравнению со стандартным механическим влагоотделителем.
ОСОБЕННОСТИ ГАЗОАНАЛИЗАТОРА ПОЛАР ПРО:
- № 66314-16 в Государственном реестре средств измерений Российской Федерации
- Имеет заключение МИНПРОМТОРГа о подтверждении производства промышленной продукции на территории Российской Федерации
- Разработан специально для экоаналитических лабораторий
- Одновременное измерение до 8-ми газов (до 11-ти каналов измерений), а также определение температуры, давления (разрежения), скорости и объемного расхода газового потока
- Дополнительные каналы СО, NO и SO2 для измерения низких концентраций
- Высокоточное измерение СО2 и углеводородов по метану (СН4), пропану (С3Н8) или гексану (С6Н14)
- Пределы допускаемой основной погрешности измерений не превышают ±(5-10) %
- Встроенный дифференциальный манометр
- Встроенный электрический блок осушки пробы на элементах Пельтье
- Передача данных по ИК и USB 2.0 интерфейсам
- Допущен к применению в Республике Казахстан
- Допущен к применению в Республике Беларусь
- Допущен к применению в Республике Узбекистан
ГАЗОАНАЛИЗАТОРЫ МНОГОКОМПОНЕНТНЫЕ «ПОЛАР ПРО» ПРЕДНАЗНАЧЕНЫ ДЛЯ:
- измерений объемной доли кислорода (О2), массовой концентрации или объемной доли оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (Н2S), аммиака (NH3) и углеводородов (СН) по метану (СН4), пропану (С3Н8) или гексану (С6Н14) в отходящих газах стационарных и передвижных источников промышленных выбросов;
- измерений или определения расчетным методом объемной доли диоксида углерода (СО2);
- определения расчетным методом объемной доли или массовой концентрации суммы оксидов азота (NOX);
- измерений температуры и избыточного давления (разрежения) газов;
- измерений разности давлений газов;
- определения расчетным методом скорости и объемного расхода газового потока при работе в комплекте с трубками напорными модификаций НИИОГАЗ и Пито;
- индикации температуры окружающей среды;
- определения расчетным методом технологических параметров топливосжигающих установок: коэффициента избытка воздуха, коэффициента потерь тепла и КПД сгорания топлива;
- определения расчетным методом массового выброса загрязняющих веществ.
ОБЛАСТЬ ПРИМЕНЕНИЯ ГАЗОАНАЛИЗАТОРА:
- экологический контроль (государственный и производственный) стационарных и передвижных источников промышленных выбросов с целью определения массового выброса или массовой концентрации загрязняющих веществ (ЗВ);
- испытания котлоагрегатов для определения влияния режимных факторов на массовую концентрацию ЗВ, а также определения оптимального значения коэффициента избытка воздуха при работе на разных видах топлива и разных нагрузках (составление режимных карт);
- испытания топочно-горелочных устройств с целью оптимизации режимов горения;
- испытания газоочистного оборудования с целью определения снижения выбросов ЗВ.
ТИПЫ КОНТРОЛИРУЕМЫХ УСТАНОВОК:
- стационарные паровые и водогрейные котельные установки;
- промышленные установки сжигания;
- стационарные газотурбинные установки (ГТУ);
- стационарные двигатели внутреннего сгорания;
- судовые двигатели.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА:
УНИВЕРСАЛЬНОСТЬ
Газоанализаторы «Полар про» могут применяться для контроля выбросов практически всех типов топливосжигающих установок (котельные, ТЭЦ, ГРЭС, ГТУ и т.д.), работающих на всех видах топлива (природный газ, мазут, уголь, дизельное топливо и т.д.) и эксплуатирующихся на предприятиях теплоэнергетики, нефтегазодобывающей, нефтегазоперерабатывающей, нефтехимической, химической, металлургической, целлюлозно-бумажной, цементной и прочих отраслей промышленности.
ВЫСОКАЯ ТОЧНОСТЬ ИЗМЕРЕНИЙ
Благодаря наличию парных измерительных каналов СО, NO и SO2 с разными диапазонами измерений («низкого» и «высокого»), газоанализаторы «Полар про» обеспечивают высокую точность измерений (пределы допускаемой основной относительной погрешности ±(5-10) %) как при контроле «низких», так и «высоких» концентраций определяемых компонентов.
ИЗМЕРЕНИЕ СО2, УГЛЕВОДОРОДОВ И СВЕРХВЫСОКИХ КОНЦЕНТРАЦИЙ СО
Газоанализаторы «Полар про» оснащаются высокоточным инфракрасным оптическим блоком (ИК-модулем), позволяющим измерять содержание диоксида углерода (СО2), углеводородов в пересчете на метан (СН4), пропан (С3Н8) или гексан (С6Н14) и сверхвысоких (до 15 %) концентраций оксида углерода (СО).
ОПРЕДЕЛЕНИЕ СКОРОСТИ И ОБЪЕМНОГО РАСХОДА ГАЗОВОГО ПОТОКА
При дополнительном оснащении напорной трубкой модификации НИИОГАЗ или Пито с помощью газоанализаторов «Полар про» могут определяться скорость (м/с) и объемный расход (м3/сек) газового потока.
РАСЧЕТ МАССОВОГО ВЫБРОСА
В газоанализаторах «Полар про» имеется дополнительная сервисная функция, позволяющая по результатам выполненных инструментальных измерений автоматически рассчитать массовый выброс загрязняющих веществ (г/сек).
БЛОК ОСУШКИ ГАЗОВОЙ ПРОБЫ
В состав газоанализаторов «Полар про» входит встроенный электрический блок осушки пробы, построенный на элементах Пельтье и обеспечивающий более эффективную осушку пробы по сравнению со стандартным механическим влагоотделителем.
СТАТИСТИЧЕСКАЯ ОБРАБОТКА РЕЗУЛЬТАТОВ
Для соблюдения требований по представлению результатов при экологическом контроле в газоанализаторах «Полар про» имеется возможность сбора и статистической обработки результатов измерений. При этом по каждому каналу измерений вычисляются среднее, максимальное и минимальное значения за заданный интервал времени.
ПАМЯТЬ ДАННЫХ
Встроенная память данных газоанализаторов рассчитана для постоянного хранения 1980 записей. Впоследствии, записанные данные могут быть распечатаны на внешнем ИК-термопринтере или переданы на персональный компьютер или другие внешние устройства.
ДОКУМЕНТИРОВАНИЕ РЕЗУЛЬТАТОВ
Внешний компактный ИК-термопринтер, поставляемый по дополнительному заказу, позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения (считывая данные из памяти прибора).
ПЕРЕДАЧА ДАННЫХ
Записанные в память газоанализаторов данные могут быть переданы на персональный компьютер по интерфейсу ИК и USB 2.0.
МЕТОДИЧЕСКОЕ ОБЕСПЕЧЕНИЕ
В комплект поставки газоанализаторов «Полар про» входит полный комплект технической документации: паспорт, руководство по эксплуатации и методика поверки, разработанные и утвержденные в установленном порядке.
ПРИНАДЛЕЖНОСТИ И АКСЕССУАРЫ
По желанию заказчика приборы могут комплектоваться пробоотборными зондами и напорными трубками модификаций НИИОГАЗ (от 500 до 2500) и Пито (от 500 до 2000 мм), а также дополнительным противопылевым металлокерамическим фильтром.
В комплект поставки могут также входить газовые смеси в баллонах под давлением, предназначенные для периодической градуировки (корректировки показаний) и поверки газоанализаторов в процессе эксплуатации.
Газоанализаторы «Полар про» представляют собой автоматические переносные приборы непрерывного действия.
ПРИНЦИП ДЕЙСТВИЯ ГАЗОАНАЛИЗАТОРОВ:
- по каналам измерений О2, СО, NO, NO2, SO2, Н2S, NH3 – электрохимический;
- по каналам измерений СО2, СН и СО (0-15 %) – оптический инфракрасный (ИК-датчики и ИК-модули);
- по каналу измерений температуры газов – термоэлектрический;
- по каналам измерений избыточного давления (разрежения) и разности давлений газов — тензорезистивный.
Конструктивно газоанализаторы выполнены в прочном металлизированном корпусе-чемоданчике, имеющем откидывающуюся крышку с отсеком для установки электрического блока осушки пробы (или влагоотделителя) и хранения внешнего термопринтера и ручкой для переноски. На лицевой панели газоанализаторов находятся дисплей, клавиатура, соединительные штуцеры, разъемы для подключения термопреобразователя и зарядного устройства, на боковых поверхностях — отверстия для сброса проанализированной пробы.
ОТЛИЧИТЕЛЬНЫМИ ОСОБЕННОСТЯМИ ГАЗОАНАЛИЗАТОРОВ «ПОЛАР ПРО» ЯВЛЯЮТСЯ:
- парные измерительные каналы СО, NO и SO2 с разными диапазонами измерений, обеспечивающие высокую точность измерений как «низких», так и «высоких» концентраций определяемых компонентов;
- высокоточный оптический ИК-модуль, позволяющий измерять содержание диоксида углерода (СО2), углеводородов в пересчете на метан (СН4), пропан (С3Н8) или гексан (С6Н14) и оксида углерода (СО) до 15 % об .д.;
- встроенный электрический блок осушки пробы, построенный на элементах Пельтье и обеспечивающий более эффективную осушку пробы по сравнению со стандартным механическим влагоотделителем.
В состав газоанализаторов, кроме непосредственно самого прибора, входят устройства отбора и подготовки пробы к анализу: пробоотборный зонд, пробоотборный шланг, электрический блок осушки пробы (либо механический влагоотделитель, в зависимости от исполнения) и фильтр очистки пробы.
Газоанализаторы полностью автоматизированы. При каждом включении проводится автоматическая диагностика, а также продувка сенсоров воздухом и установка нулевых показаний. Переключение между каналами СО, NO и SO2 с разными диапазонами измерений происходит автоматически.
Способ отбора проб – принудительный, с помощью встроенного побудителя расхода.
ГАЗОАНАЛИЗАТОРЫ ИМЕЮТ LCD ГРАФИЧЕСКИЙ ДИСПЛЕЙ С РАЗРЕШЕНИЕМ 240Х128 ПИКСЕЛЕЙ, С ПОДСВЕТКОЙ, ОБЕСПЕЧИВАЮЩИЙ ОТОБРАЖЕНИЕ:
- результатов измерений содержания определяемых компонентов и физических параметров газового потока;
- текущей даты и времени;
- уровня заряда аккумуляторной батареи;
- меню пользователя;
- информационных сообщений.
ГАЗОАНАЛИЗАТОРЫ ОБЕСПЕЧИВАЮТ РЕГИСТРАЦИЮ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ СЛЕДУЮЩИМИ СПОСОБАМИ:
- занесение во внутреннюю энергонезависимую память;
- вывод на внешний термопринтер через инфракрасный порт;
- передача на персональный компьютер или другие внешние устройства по интерфейсу RS-232 C.
Степень защиты газоанализаторов от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254 – IP20.
Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014, и предназначены для использования в промышленной электромагнитной обстановке.
Стандартные исполнения
Газоанализаторы «Полар про» выпускаются в нескольких стандартных исполнениях, отличающихся друг от друга перечнем определяемых компонентов и диапазонами измерений.
Примечания:
- Исполнение прибора по перечню определяемых компонентов и диапазонам измерений согласовывается с каждым конкретным заказчиком на этапе оформления заказа в зависимости от характеристик его измерительных задач.
- В процессе эксплуатации газоанализаторов во время прохождения приборами сервисного обслуживания и поверки на предприятии-изготовителе имеется возможность изменения исполнения газоанализатора путем дополнительной установки/демонтажа измерительных датчиков и перекалибровки прибора по газовым смесям с изменением диапазонов измерений.
СТАНДАРТНЫЕ ИСПОЛНЕНИЯ ПО ПЕРЕЧНЮ ОПРЕДЕЛЯЕМЫХ КОМПОНЕНТОВ
СТАНДАРТНЫЕ ИСПОЛНЕНИЯ ГАЗОАНАЛИЗАТОРОВ «ПОЛАР ПРО» ПО ПЕРЕЧНЮ ОПРЕДЕЛЯЕМЫХ КОМПОНЕНТОВ:
| Исполнение |
Количество измерительных каналов |
Определяемые компоненты |
| измеряемые |
рассчитываемые |
| с помощью электрохимических датчиков |
с помощью оптических
ИК-датчиков |
с помощью оптического
ИК-модуля |
| 8 |
8 |
О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс |
– |
– |
СО2-NOX |
| 9.1 |
9 |
О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс-H2S |
– |
– |
СО2-NOX |
| 9.2 |
9 |
О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс |
СО2 |
– |
NOX |
| 9.3 |
9 |
О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс |
СН |
– |
СО2-NOX |
| 10.1 |
10 |
О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс |
– |
СО2-СН |
NOX |
| 10.2 |
10 |
О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс-H2S |
СО2 |
– |
NOX |
| 10.3 |
10 |
О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс-H2S |
СН |
– |
СО2-NOX |
| 10.4 |
10 |
О2-СОниз-NOниз-NO2-SO2 низ-NOвыс-SO2 выс |
– |
СО2-СН-
СО выс (15 %) |
NOX |
| 11.1 |
11 |
О2-СОниз-NOниз-NO2-SO2 низ-СОвыс-NOвыс-SO2 выс-H2S |
– |
СО2-СН |
NOX |
| 11.2 |
11 |
О2-СОниз-NOниз-NO2-SO2 низ-NOвыс-SO2 выс-H2S |
– |
СО2-СН-
СО выс (15 %) |
NOX |
| Примечание — Градуировка канала измерений углеводородов (СН) выполняется по метану (СН4), пропану (С3Н8) или гексану (С6Н14). Градуировочный компонент определяется при заказе газоанализатора. |
СТАНДАРТНЫЕ ИСПОЛНЕНИЯ ПО ДИАПАЗОНАМ ИЗМЕРЕНИЙ
СТАНДАРТНЫЕ ИСПОЛНЕНИЯ ГАЗОАНАЛИЗАТОРОВ «ПОЛАР ПРО» ПО ДИАПАЗОНАМ ИЗМЕРЕНИЙ:
| Исполнение |
Измерительный канал, диапазон измерений, мг/м3 |
| О2 |
СО |
NO |
NO2 |
SO2 |
H2S |
| 1 |
0–25 %
об. д. |
0–500 и
0–5000 * |
0–400 и
0–2000 |
0–100 |
0–300 и
0–5000 |
0–500 |
| 2 |
0–500 и
0–5000 * |
0–400 и
0–2000 |
0–500 |
0–300 и
0–5000 |
0–500 |
| 3 |
0–500 и
0–5000 * |
0–400 и
0–2000 |
0–500 |
0–300 и
0–15000 |
0–1000 |
| 4 |
0–500 и
0–5000 * |
0–400 и
0–4000 |
0–500 |
0–300 и
0–5000 |
0–500 |
| 5 |
0–500 и
0–5000 * |
0–400 и
0–4000 |
0–1000 |
0–300 и
0–5000 |
0–500 |
| 6 |
0–500 и
0–5000 * |
0–400 и
0–4000 |
0–500 |
0–300 и
0–15000 |
0–1000 |
| 7 |
0–500 и
0–5000 * |
0–400 и
0–4000 |
0–1000 |
0–300 и
0–15000 |
0–1000 |
| 8 |
0–500 и
0–12500 * |
0–400 и
0–4000 |
0–500 |
0–300 и
0–5000 |
0–500 |
| 9 |
0–500 и
0–12500 * |
0–400 и
0–4000 |
0–1000 |
0–300 и
0–5000 |
0–1000 |
| 10 |
0–500 и
0–12500 * |
0–400 и
0–5500 |
0–1000 |
0–300 и
0–15000 |
0–1000 |
| 11 |
0–500 и
0–50 г/м3 |
0–400 и
0–4000 |
0–1000 |
0–300 и
0–15000 |
0–1000 |
| 12 |
0–500 и
0–50 г/м3 |
0–400 и
0–5500 |
0–1000 |
0–300 и
0–15000 |
0–1000 |
| 13 |
0–500 и
0–100 г/м3 |
0–400 и
0–4000 |
0–1000 |
0–300 и
0–15000 |
0–1000 |
| 14 |
0–500 и
0–100 г/м3 |
0–400 и
0–5500 |
0–1000 |
0–300 и
0–15000 |
0–1000 |
| 15 |
0–500 и
0–15 % об. д. |
0–400 и
0–4000 |
0–1000 |
0–300 и
0–15000 |
0–1000 |
| 16 |
0–500 и
0–15 % об. д. |
0–400 и
0–5500 |
0–1000 |
0–300 и
0–15000 |
0–1000 |
| Примечания:
- Для диапазонов измерений по каналу СО, отмеченных знаком «*», возможна установка датчика СО с компенсацией по водороду (Н2), что особо оговаривается заказчиком на этапе оформления заказа. Максимальное компенсируемое содержание H2 – 0,2 % об. д.
- Диапазоны измерений по каналам СО2 и СН не зависят от указанных в таблице исполнений и согласовываются с заказчиком дополнительно на этапе оформления заказа.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГАЗОАНАЛИЗАТОРА ПОЛАР ПРО:
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по каналам измерений содержания газовых компонентов:
Определяемый
компонент |
Диапазон измерений содержания определяемого компонента |
Пределы допускаемой основной погрешности
(на участке диапазона измерений) |
| абсолютной |
относительной |
| Кислород (O2) |
от 0 до 25 % об. доли |
±0,2 % об. доли |
– |
| Оксид углерода (CO) |
от 0 до 500 мг/м3 |
±2,5 мг/м3
(от 0 до 50 мг/м3 включ.) |
±5 %
(св. 50 до 500 мг/м3) |
| от 0 до 5000 мг/м3 |
±6 мг/м3
(от 0 до 120 мг/м3 включ.) |
±5 %
(св. 120 до 5000 мг/м3) |
| от 0 до 12500 мг/м3 |
±12 мг/м3
(от 0 до 240 мг/м3 включ.) |
±5 %
(св. 240 до 12500 мг/м3) |
| от 0 до 50 г/м3 |
±0,06 г/м3
(от 0 до 1,2 г/м3 включ.) |
±5 %
(св. 1,2 до 50 г/м3) |
| от 0 до 100 г/м3 |
±0,12 г/м3
(от 0 до 2,4 г/м3 включ.) |
±5 %
(св. 2,4 до 100 г/м3) |
от 0 до 15 % об. доли
(ИК-модуль) |
±0,02 % об. доли
(от 0 до 0,4 % об. доли включ.) |
±5 %
(св. 0,4 до 15 % об. доли) |
| Оксид азота (NO) |
от 0 до 400 мг/м3 |
±3 мг/м3
(от 0 до 60 мг/м3 включ.) |
±5 %
(св. 60 до 400 мг/м3) |
| от 0 до 2000 мг/м3 |
±5 мг/м3
(от 0 до 100 мг/м3 включ.) |
±5 %
(св. 100 до 2000 мг/м3) |
| от 0 до 4000 мг/м3 |
±10 мг/м3
(от 0 до 200 мг/м3 включ.) |
±5 %
(св. 200 до 4000 мг/м3) |
| от 0 до 5500 мг/м3 |
±15 мг/м3
(от 0 до 150 мг/м3 включ.) |
±10 %
(св. 150 до 5500 мг/м3) |
| Диоксид азота (NO2) |
от 0 до 100 мг/м3 |
±4 мг/м3
(от 0 до 80 мг/м3 включ.) |
±5 %
(св. 80 до 100 мг/м3) |
| от 0 до 500 мг/м3 |
±6 мг/м3
(от 0 до 120 мг/м3 включ.) |
±5 %
(св. 120 до 500 мг/м3) |
| от 0 до 1000 мг/м3 |
±10 мг/м3
(от 0 до 200 мг/м3 включ.) |
±5 %
(св. 200 до 1000 мг/м3) |
| Сумма оксидов азота (NOX) (по расчету) в пересчете на NO2 |
от 0 до 700 мг/м3
(для каналов:
NO от 0 до 400 мг/м3
NO2 от 0 до 100 мг/м3) |
±5 мг/м3
(от 0 до 70 мг/м3 включ.) |
±7 %
(св. 70 до 700 мг/м3) |
от 0 до 1100 мг/м3
(для каналов:
NO от 0 до 400 мг/м3
NO2 от 0 до 500 мг/м3) |
±7 мг/м3
(от 0 до 100 мг/м3 включ.) |
±7 %
(св. 100 до 1100 мг/м3) |
от 0 до 1600 мг/м3
(для каналов:
NO от 0 до 400 мг/м3
NO2 от 0 до 1000 мг/м3) |
±10 мг/м3
(от 0 до 140 мг/м3 включ.) |
±7 %
(св. 140 до 1600 мг/м3) |
от 0 до 3150 мг/м3
(для каналов:
NO от 0 до 2000 мг/м3
NO2 от 0 до 100 мг/м3) |
±7 мг/м3
(от 0 до 100 мг/м3 включ.) |
±7 %
(св. 100 до 3150 мг/м3) |
от 0 до 3550 мг/м3
(для каналов:
NO от 0 до 2000 мг/м3
NO2 от 0 до 500 мг/м3) |
±8 мг/м3
(от 0 до 115 мг/м3 включ.) |
±7 %
(св. 115 до 3550 мг/м3) |
от 0 до 6600 мг/м3
(для каналов:
NO от 0 до 4000 мг/м3
NO2 от 0 до 500 мг/м3) |
±12 мг/м3
(от 0 до 170 мг/м3 включ.) |
±7 %
(св. 170 до 6600 мг/м3) |
от 0 до 7100 мг/м3
(для каналов:
NO от 0 до 4000 мг/м3
NO2 от 0 до 1000 мг/м3) |
±15 мг/м3
(от 0 до 215 мг/м3 включ.) |
±7 %
(св. 215 до 7100 мг/м3) |
от 0 до 9400 мг/м3
(для каналов:
NO от 0 до 5500 мг/м3
NO2 от 0 до 1000 мг/м3) |
±18 мг/м3
(от 0 до 150 мг/м3 включ.) |
±12 %
(св. 150 до 9400 мг/м3) |
| см. Примечание 1 |
не нормированы |
| Сернистый ангидрид (SO2) |
от 0 до 300 мг/м3 |
±6 мг/м3
(от 0 до 120 мг/м3 включ.) |
±5 %
(св. 120 до 300 мг/м3) |
| от 0 до 5000 мг/м3 |
±15 мг/м3
(от 0 до 300 мг/м3 включ.) |
±5 %
(св. 300 до 5000 мг/м3) |
| от 0 до 15000 мг/м3 |
±25 мг/м3
(от 0 до 500 мг/м3 включ.) |
±5 %
(св. 500 до 15000 мг/м3) |
| Сероводород (H2S) |
от 0 до 500 мг/м3 |
±5 мг/м3
(от 0 до 100 мг/м3 включ.) |
±5 %
(св. 100 до 500 мг/м3) |
| от 0 до 1000 мг/м3 |
±10 мг/м3
(от 0 до 200 мг/м3 включ.) |
±5 %
(св. 200 до 1000 мг/м3) |
Диоксид углерода
(CO2) |
от 0 до 20 % об. доли
(ИК-датчик) |
±0,5 % об. доли
(от 0 до 5 % об. доли включ.) |
±10 %
(св. 5 до 20 % об. доли) |
от 0 до 30 % об. доли
(ИК-датчик) |
±0,75 % об. доли
(от 0 до 7,5 % об. доли включ.) |
±10 %
(св. 7,5 до 30 % об. доли) |
от 0 до 30 % об. доли
(ИК-модуль) |
±0,3 % об. доли
(от 0 до 6 % об. доли включ.) |
±5 %
(св. 6 до 30 % об. доли) |
от 0 до 60 % об. доли
(ИК-датчик) |
±1,5 % об. доли
(от 0 до 15 % об. доли включ.) |
±10 %
(св. 15 до 60 % об. доли) |
от 0 до 100 % об. доли
(ИК-датчик) |
±2,5 % об. доли
(от 0 до 25 % об. доли включ.) |
±10 %
(св. 25 до 100 % об. доли) |
| см. Примечание 2 |
не нормированы |
Углеводороды
по метану (СН4) |
от 0 до 5 % об. доли
(ИК-датчик) |
±0,1 % об. доли
(от 0 до 1,0 % об. доли включ.) |
±10 %
(св. 1,0 до 5 % об. доли) |
от 0 до 20 % об. доли
(ИК-датчик) |
±0,4 % об. доли
(от 0 до 4 % об. доли включ.) |
±10 %
(св. 4 до 20 % об. доли) |
от 0 до 100 % об. доли
(ИК-датчик) |
±1,0 % об. доли
(от 0 до 10 % об. доли включ.) |
±10 %
(св. 10 до 100 % об. доли) |
Углеводороды
по пропану (С3Н8) |
от 0 до 10000 млн-1
(ИК-модуль) |
±5 млн-1
(от 0 до 100 млн-1 включ.) |
±5 %
(св. 100 до 10000 млн-1) |
от 0 до 2,0 % об. доли
(ИК-датчик) |
±0,04 % об. доли
(от 0 до 0,4 % об. доли включ.) |
±10 %
св. 0,4 до 2,0 % об. доли) |
Углеводороды
по гексану (С6Н14) |
от 0 до 5000 млн-1
(ИК-модуль) |
±5 млн-1
(от 0 до 100 млн-1 включ.) |
±5 %
(св. 100 до 5000 млн-1) |
от 0 до 1,0 % об. доли
(ИК-датчик) |
±0,02 % об. доли
(от 0 до 0,2 % об. доли включ.) |
±10 %
(св. 0,2 до 1,0 % об. доли) |
| Примечания:
- Метрологические характеристики, указанные для канала NOХ, действительны только при наличии в газоанализаторе каналов измерения NO и NO2. В случае, если в приборе установлен только датчик NO, либо датчик NO2 неисправен, характеристики по каналу NOХ не нормированы (работа в режиме индикатора).
- Метрологические характеристики, указанные для канала СО2, действительны только при наличии в газоанализаторе датчика СО2. В случае, если в приборе отсутствует датчик СО2, характеристики по каналу СО2 не нормированы, так как определение диоксида углерода проводится в данном случае расчетным методом (работа в режиме индикатора).
- Метрологические характеристики газоанализаторов модели «Полар про», в которых установлено по два измерительных канала СО, NO и SO2 («низких» и «высоких» концентраций), по каналам СО, NO, SO2 и NOX зависят от того, какие измерительные каналы СО, NO и SO2 используются в текущий момент измерений.
- Пересчет объемной доли (млн-1) в массовую концентрацию компонента (мг/м3) проводится с приведением к нормальным условиям: температура 0 оС, атмосферное давление 101,3 кПа.
|
Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов по каналам измерений физических параметров газов:
Определяемый
параметр |
Диапазон
измерений |
Пределы допускаемой основной погрешности
(на участке диапазона измерений) |
| абсолютной |
относительной |
| Температура газов |
от -20 до +800 °С |
±2 °С
(от -20 до +200 °С включ.) |
±1 %
(св. +200 до +800 °С) |
| от -20 до +1100 °С |
±2 °С
(от -20 до +200 °С включ.) |
±1 %
(св. +200 до +1100 °С) |
| Избыточное давление (разрежение) газов |
от -50 до +50 гПа |
±0,2 гПа |
– |
| Разность давлений газов |
от 0 до 20 гПа |
±0,015 гПа
(от 0 до 1 гПа включ.)
±(0,01+0,005·Р) гПа
(св. 1 до 20 гПа) |
– |
| Расчетные параметры |
скорость и объемный расход газового потока, массовый выброс ЗВ, коэфф. избытка воздуха (альфа), коэфф. потерь тепла, КПД сгорания топлива |
| Примечание — Р — измеренное значение разности давлений газов, гПа. |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Техническая характеристика |
Значение |
| Исполнение |
общепромышленное невзрывозащищенное |
| Электропитание |
от встроенной Li-ion аккумуляторной батареи номинальным напряжением 12,6 В и емкостью 8,8 А·ч или 17,6 А·ч, либо от однофазной сети переменного тока напряжением (220±22) В и частотой (50±1) Гц через внешний блок питания, входящий в комплект поставки |
| Способ отбора газовой пробы |
принудительный, с помощью встроенного побудителя расхода производительностью 2,0 дм3/мин |
| Время непрерывной работы без подзарядки аккумуляторной батареи |
не менее 8 ч |
| Время заряда аккумуляторной батареи |
не более 10 ч |
| Дисплей |
LСD графический дисплей, с подсветкой, с разрешением 240х128 пикселей |
| Память результатов |
встроенная, емкость 99 блоков (1980 записей) |
| Печать результатов |
внешний компактный ИК-термопринтер |
| Вывод результатов на ПК |
интерфейс USB 2.0 |
| Габаритные размеры (ДхВхШ) |
не более 292х268х182 мм |
| Масса |
не более 7 кг (в базовом комплекте — не более 10,5 кг) |
| Диапазон рабочих температур |
от 0 до 45 °С |
КОМПЛЕКТ ПОСТАВКИ ГАЗОАНАЛИЗАТОРА ПОЛАР ПРО:
В БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ ГАЗОАНАЛИЗАТОРОВ «ПОЛАР ПРО» ВХОДЯТ СЛЕДУЮЩИЕ ЭЛЕМЕНТЫ:
| Наименование |
Кол-во |
| Газоанализатор «Полар про», без принтера |
1 шт. |
| Ручка пробоотборного зонда в комплекте с пробоотборным шлангом, длина шланга 2,5 м (по заказу – до 5 м) |
1 шт. |
| Трубки пробоотборного зонда со встроенным термопреобразователем с длиной погружной части: 300, 740, 1000, 1500, 2000 мм и диапазоном измерений от -20 °С до +800 °С или от -20 °С до +1100 °С. Поставляются в комплекте с упорным конусом, футляром для хранения и чехлом для транспортировки * |
1 шт. |
| Встроенный электрический блок осушки пробы (для исполнений с оптическим ИК-модулем) |
1 шт. |
| Влагоотделитель (для исполнений без оптического ИК-модуля) |
1 шт. |
| Внешний фильтр очистки пробы |
1 шт. |
| Блок питания / зарядное устройство |
1 шт. |
| Ремень для переноски прибора |
1 шт. |
| Сумка для транспортировки прибора и принадлежностей |
1 шт. |
| Комплект документации для газоанализатора «Полар про» (паспорт, руководство по эксплуатации, методика поверки, свидетельство о первичной поверке, копии имеющихся сертификатов) |
1 компл. |
ДОПОЛНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ ПОСТАВКИ
По дополнительному заказу для газоанализаторов «Полар про» могут быть приобретены следующие комплектующие:
| Наименование |
| ИК-термопринтер с батарейками и комплектом запасной бумаги (уп. 10 шт.) |
| Предварительный металлокерамический фильтр для пробоотборного зонда, 10 мкм (только для трубок зондов с диапазоном измерений от -20 °С до +800 °С), макс. T экспл. 500 °С |
| Трубки пробоотборного зонда со встроенным термопреобразователем с длиной погружной части: 300, 740, 1000, 1500, 2000 мм и диапазоном измерений от -20 °С до +800 °С или от -20 °С до +1100 °С. Поставляются в комплекте с упорным конусом, футляром для хранения и чехлом для транспортировки * |
| Трубки напорные модификаций Пито и Пито цилиндрическая (длиной от 500 до 2000 мм) или НИИОГАЗ (длиной от 500 до 2500 мм). Поставляются в комплекте с соединительными шлангами и чехлом для хранения и транспортировки |
| Встроенный электрический блок осушки пробы (для исполнений с оптическим ИК-модулем) |
| Программное обеспечение для ПК (CD-диск) в комплекте с USB-кабелем связи |
| Запасной фильтрующий материал для внешнего фильтра очистки пробы (уп. 10 шт.) |
| Запасные фильтры для сепаратора влагоотделителя, тип А (уп. 10 шт.) |
| Запасные фильтры для сепаратора влагоотделителя, тип Б (уп. 5 шт.) |
| Запасная бумага для ИК-термопринтера (уп. 10 шт.) |
| Градуировочные газовые смеси в баллонах под давлением (комплект) |
Примечание – * – Дополнительная ручка пробоотборного зонда в комплект не входит.
zubarev_anton
