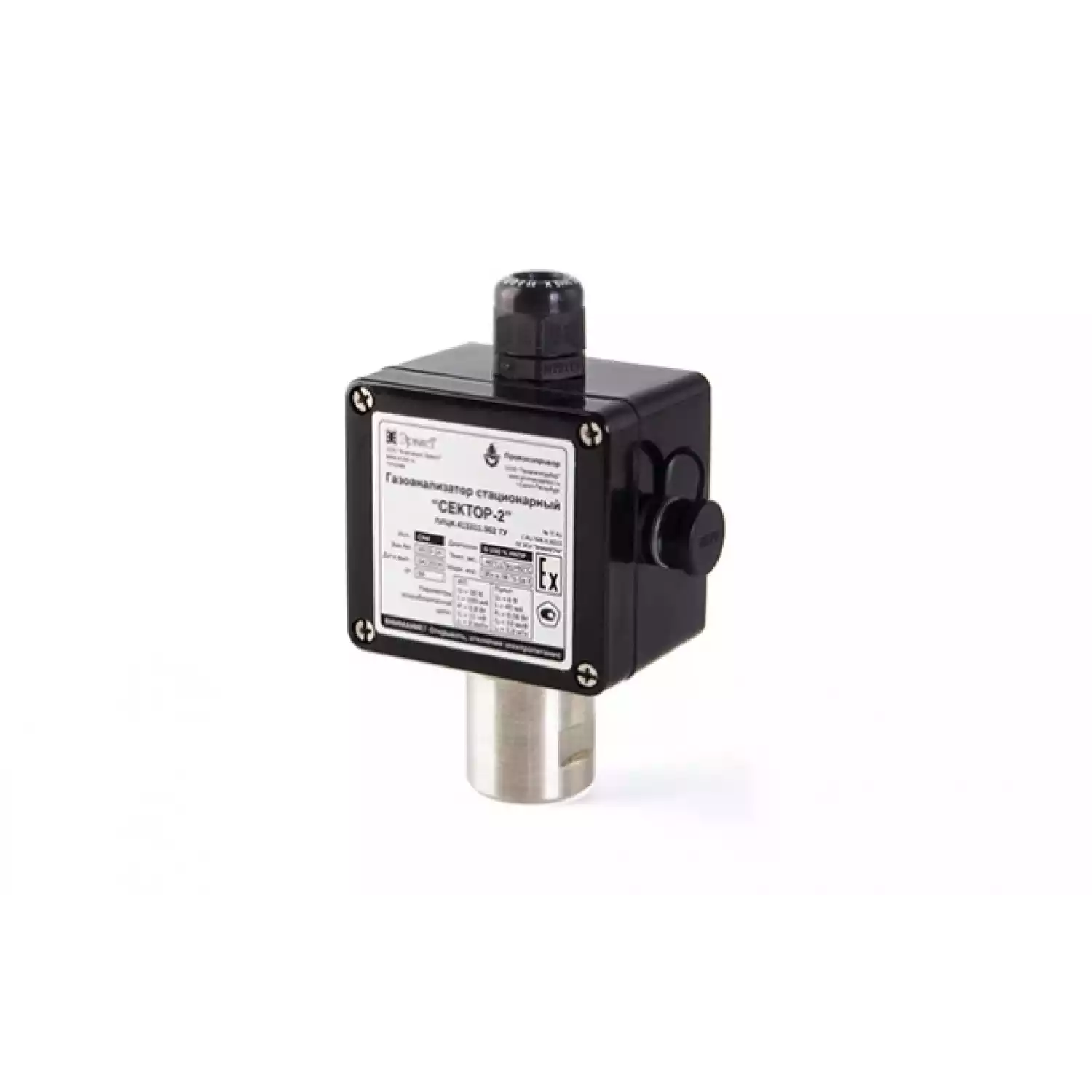

Стационарный газоанализатор «Сектор-2» предназначен для непрерывного автоматического измерения довзрывоопасных концентраций метана (СН4), пропана (С3Н8), бутана (С4Н10), пентана (С5Н12) или гексана (С6Н14) в воздухе рабочей зоны.
Газоанализатор предназначен для работы в качестве первичного измерительного преобразователя (ПИП) в составе автоматизированных газоаналитических систем, допускающих подключение ПИП к блокам управления, питания и сигнализации посредством двухпроводной токовой петли (4-20) мА.
Газоанализатор «Сектор-2» предназначен для непрерывных автоматических измерений довзрывоопасных концентраций метана (СН4), пропана (С3Н8), бутана (С4Н10), пентана (С5Н12) или гексана (С6Н14) в воздухе рабочей зоны.
Область применения газоанализатора – контроль взрывоопасных зон помещений и наружных установок (площадок) предприятий нефтегазового комплекса, энергетики, горнодобывающей, химической, металлургической и других отраслей промышленности, коммунального хозяйства, автозаправочных станций, складов легковоспламеняющихся веществ и других объектов.
Газоанализатор предназначен для работы в качестве первичного измерительного преобразователя (ПИП) в составе автоматизированных газоаналитических систем, допускающих подключение ПИП к блокам управления, питания и сигнализации посредством двухпроводной токовой петли (4-20) мА.
Газоанализатор «Сектор-2» является стационарным автоматическим одноканальным прибором непрерывного действия. Принцип действия газоанализатора – оптический инфракрасный абсорбционный. Способ отбора пробы – диффузионный либо принудительный с помощью внешнего побудителя расхода или от газовой магистрали с избыточным давлением при условии комплектования газоанализатора потоковой насадкой.
Газоанализатор предназначен для работы в качестве первичного измерительного преобразователя (ПИП) в составе автоматизированных газоаналитических систем, допускающих подключение ПИП к блокам управления, питания и сигнализации посредством двухпроводной токовой петли (4-20) мА. Конструктивно газоанализатор выполнен в корпусе из армированной антистатической пластмассы, состоящем из основания и крышки, соединенных между собой винтами. На боковой поверхности корпуса закреплен чувствительный элемент газоанализатора – инфракрасный оптический датчик, расположенный в защитном колпаке из никелированной латуни.
Газоанализатор имеет унифицированный аналоговый выходной сигнал постоянного тока (4-20) мА по ГОСТ 26.011. Для проведения работ по техническому обслуживанию, корректировке показаний (градуировке) и поверке газоанализатор оснащен цифровым выходом (интерфейс RS-485), предназначенным для подключения внешнего контрольного пульта «Сектор-П».
Газоанализатор выпускается в 5-ти исполнениях, отличающихся определяемым компонентом (горючим газом, по которому выполнена градуировка).
Газоанализатор выполнен во взрывозащищенном исполнении, соответствует требованиям ТР ТС 012/2011, ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ IEC 60079-10-1-2011, ГОСТ 31610.11-2014 (IEC 60079-11:2011) и имеет маркировку взрывозащиты «0Ex ia IIВ T6 Ga X».
| Обозначение исполнения |
Определяемый компонент | Диапазон измерений | Пределы допускаемой основной погрешности | ||
|---|---|---|---|---|---|
| % НКПР | % (об.) | абсолютной, % НКПР |
относительной, % |
||
| ПЛЦК.413331.002-01 | Метан (CH4) |
0-50 | 0-2.2 | ±2.5 | — |
| 50-100 | 2.2-4.4 | — | ±5 | ||
| ПЛЦК.413331.002-02 | Пропан (C3H8) |
0-50 | 0-0.85 | ±5 | — |
| 50-100 | 0.85-1.7 | — | ±10 | ||
| ПЛЦК.413331.002-03 | Бутан (C4H10) |
0-50 | 0-0.7 | ±5 | — |
| 50-100 | 0.7-1.4 | — | ±10 | ||
| ПЛЦК.413331.002-04 | Пентан (C5H12) |
0-50 | 0-0.7 | ±5 | — |
| ПЛЦК.413331.002-05 | Гексан (C6H14) |
0-50 | 0-0.5 | ±5 | — |
| Техническая характеристика | Значение |
|---|---|
| Принцип измерений | оптический инфракрасный абсорбционный |
| Выходные сигналы | — унифицированный аналоговый выходной сигнал постоянного тока (4-20) мА — цифровой сервисный сигнал, интерфейс RS-485 (для настройки, калибровки и поверки) |
| Уровень защиты от пыли и влаги | IP66 |
| Маркировка взрывозащиты | 0Ex ia IIB T6 Ga X |
| Электропитание | от источника постоянного тока с выходным напряжением от 10 до 30 В через искробезопасные цепи от токовой петли 4-20 мА |
| Подключение к центральному блоку питания, управления и сигнализации | 2-х проводное |
| Потребляемая мощность | не более 0,72 Вт |
| Потребляемый ток | не более 24 мА |
| Материал: — корпус газоанализатора — защитный колпак датчика |
армированная антистатическая пластмасса никелированная латунь |
| Габаритные размеры (ДхВхШ) | 93,5 х 141,5 х 57 мм |
| Масса | 560 г |
| Условия эксплуатации: — температура окружающей среды — атмосферное давление — относительная влажность |
от -40 °С до 60 °С от 84,0 до 106,7 кПа от 0 до 95 % при 35 °С без конденсации влаги |
| Средний срок службы | не менее 10 лет |
| Обозначение | Наименование | Кол-во | Примечание |
|---|---|---|---|
| ПЛЦК.413331.002-ХХ | Газоанализатор «Сектор-2» | 1 шт. | согласно исполнению |
| ПЛЦК.064529.001 | Адаптер для подачи газа в комплекте с трубкой ПВХ, 1,5 м | 1 шт. | на партию приборов |
| ПЛЦК.413331.002 ПС | Паспорт | 1 экз. | |
| ПЛЦК.413331.002 РЭ | Руководство по эксплуатации | 1 экз. | на CD-диске |
| ПЭП-МП-004-2015 | Методика поверки | 1 экз. | на CD-диске |
| Комплект ЗИП | 1 компл. | согласно ведомости ЗИП (см. ниже) | |
| Дополнительное оборудование, поставляемое по отдельному заказу | |||
| ПЛЦК.425671.001 | Пульт контрольный «Сектор-П» | ||
| ПЛЦК.067559.011 | Насадка потоковая | ||
| Обозначение | Наименование | Кол-во |
|---|---|---|
| 020-023-19 | Кольцо уплотнительное № 1 | 1 шт. |
| 027-031-25 | Кольцо уплотнительное № 2 | 1 шт. |
| ПЛЦК.061441.001 | Фильтр | 1 шт. |
| ПЛЦК.061449.001 | Сетка защитная | 1 шт. |
| ПЛЦК.067438.001 | Кольцо демпферное |
