Стационарный многокомпонентный газоанализатор АНГОР-С используется для измерения содержания О2, СО и NO в отходящих газах топливосжигающих установок. Кроме того, газоанализатор АНГОР-С адаптирован для регулирования и контроля процессов газификация твёрдого топлива и органических отходов в установках получения биогаза (синтеза газа). Применение в конструкции АНГОР-С высокотемпературных сенсоров позволяет оптимизировать процесс горения топлива (высокоэффективная оптимизация по CO и O2).
Использование АНГОР-С приводит к значительной экономии топлива. Прибор АНГОР-С служит для экологического контроля выбросов загрязняющих веществ, а также для управления системами снижения выбросов окислов азота (NOx).
ОПИСАНИЕ СТАЦИОНАРНОГО МНОГОКОМПОНЕНТНОГО ГАЗОАНАЛИЗАТОРА АНГОР-С
Принцип действия газоанализатора базируется на измерении сигналов электрохимических чувствительных элементов (сенсоров). Тип используемого сенсора определяется газом, подлежащим контролированию.
Способ пробоподготовки – фильтрация и нагрев до температуры выше точки росы, подача пробы к газоанализатору – диффузионная или за счет динамического давления потока анализируемого газа в дымоходе.

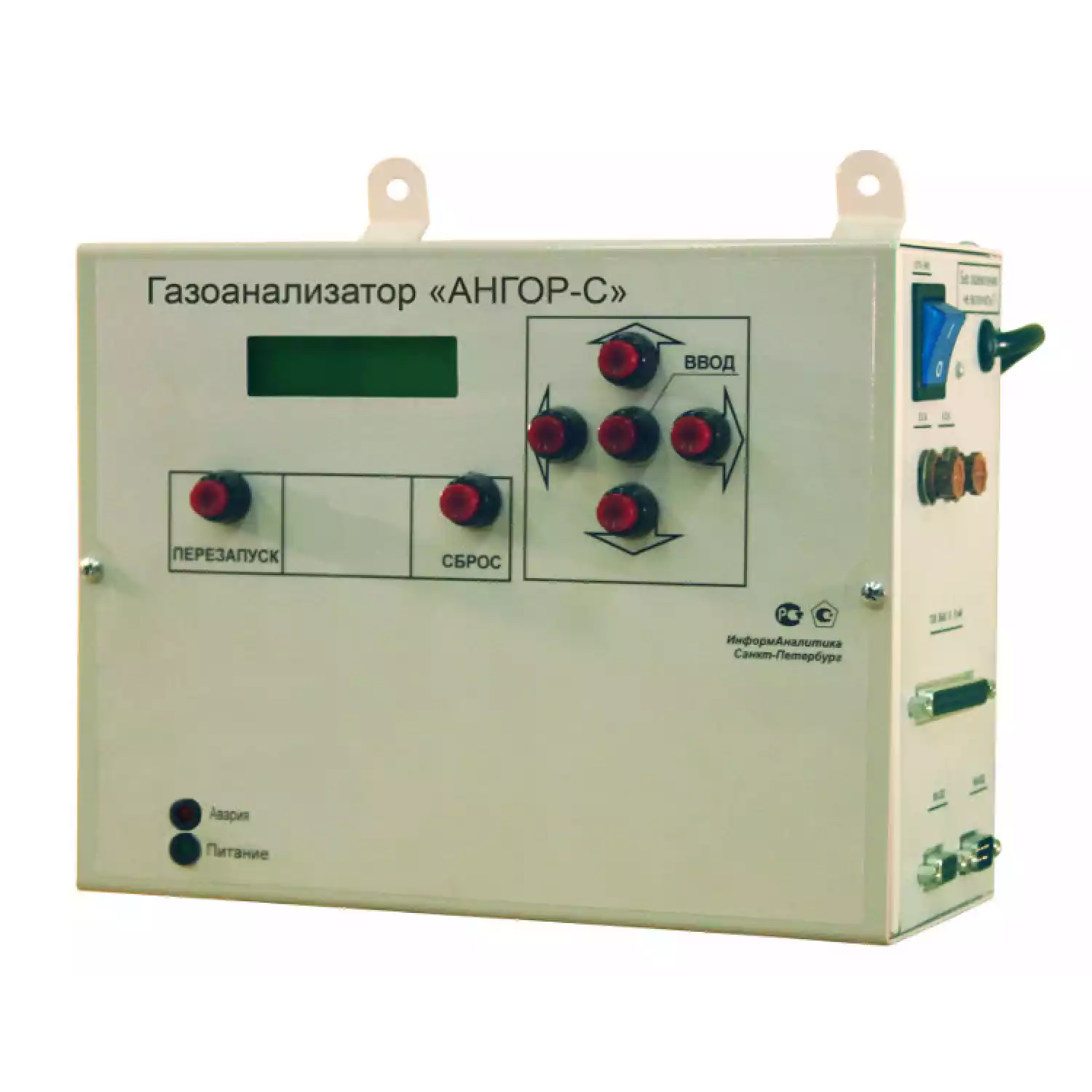

Газоанализатор сделан в виде двух блоков:
- блока датчиков;
- блока индикации и управления.
Дополнительно в состав устройства может входить шкаф (щит) пневматики для управления подачей калибровочных смесей в газоанализатор, а также сетевой источник питания для формирования напряжения питания 24 В.
Блок датчиков предназначается для отбора, подготовки и транспортировки анализируемой пробы к измерительным датчикам концентраций, обработки сигналов датчиков и формирования выходного цифрового сигнала, который содержит данные об измеряемых составляющих и функциональном состоянии основных элементов блока датчиков. Сигналы датчиков поступают в многоканальный аналогоцифровой преобразователь, обрабатываются микроконтроллером, после чего вычисленные значения концентраций, а также необходимые диагностические сигналы выводятся на последовательный цифровой порт RS-485 для передачи во внешнее устройство индикации и управления. Блок датчиков включает в себя пробоотборный зонд с крепежным фланцем. Зонд представляет из себя трубку из нержавеющей стали внешним диаметром 38 ± 5 мм, на погружаемом конце которого сделан срез под углом 45 градусов, обеспечивающий заход пробы в зонд и ее транспортировку к газовым сенсорам за счет динамического давления потока анализируемого газа в дымоходе. Длина зонда определяется заказчиком в зависимости от размеров дымохода и условий эксплуатации.
ОБЛАСТЬ ПРИМЕНЕНИЯ СТАЦИОНАРНОГО ГАЗОАНАЛИЗАТОРА АНГОР-С
Данное устройство может использоваться в котельных и тепловых электростанциях, печах обжига, металлургических печах, печах коксования, стеклоплавильном производстве, мусоросжигающих заводах и в других областях промышленности, где необходимо измерять содержание О2, СО и NO в отходящих газах. Также может применяться в автоматических системах оптимизации процессов горения топлива.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ГАЗОАНАЛИЗАТОРА АНГОР-С:
- измерения проводятся при температуре выше точки росы дымовых газов, что позволяет отказаться от использования громоздких и ненадежных систем пробоподготовки;
- высокое быстродействие (типично от 1 до 4 сек);
- устойчивость к отравлению датчиков органическими примесями благодаря использованию высокотемпературных твердотельных сенсоров;
- изменяемая пользователем длина пробоотборного зонда;
- возможность автоматической очистки входного фильтра;
- полная диагностика работоспособности и автоматизация калибровочных процедур в процессе эксплуатации;
- возможность проведения периодической поверки без демонтажа оборудования;
- автоматическая защита от перегрузок по концентрации и возможности выпадения конденсата;
- отсутствие электромеханических побудителей расхода пробы;
- формирование управляющих сигналов, совместимых с различными контроллерами и системами управления;
- реализован алгоритм регулирования режимов горения по CO и O2 с использованием контроллеров СПЕКОН и КОНТАР;
- надёжная долговечная конструкция;
- малое потребление энергии;
- возможность работы на газовом, угольном, мазутном котле;
- минимальные сроки изготовления.
ДИАПАЗОН ИЗМЕРЕНИЙ И ОСНОВНАЯ ПОГРЕШНОСТЬ АНГОР-С
| Определяемый компонент |
Диапазон измерений |
Диапазон показаний |
Предел допускаемой основной погрешности |
| абсолютной |
относительной |
| Кислород O2 |
(0 — 1) % |
(0 — 99) % об. |
± 0,1 % |
— |
| (1 — 25) % |
— |
± 10 % |
| Оксид углерода CO |
(0 — 300) ppm |
(0 — 20000) млн-1 |
± 45 ppm |
— |
| (300 — 2500) ppm |
— |
± 15 % |
| Оксид азота NO |
(0 — 200) ppm |
(0 — 5000) млн-1 |
± 30 ppm |
— |
| (200 — 1500) ppm |
— |
± 15 % |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАЦИОНАРНОГО МНОГОКОМПОНЕНТНОГО ГАЗОАНАЛИЗАТОРА АНГОР-С
| Характеристики |
Значения |
| Типичное время установления показаний концентрации измеряемых компонентов (при длине пробоотборного зонда 1,5 м), сек: |
|
| — по уровню 30 % |
1 |
| — по уровню 90 % |
4 |
| Допускаемый интервал времени работы газоанализатора без корректировки показаний, сутки, не менее |
30 |
| Условия эксплуатации газоанализатора АНГОР-С: |
|
| — температура окружающего воздуха, °С |
от 0 до +70 |
| — атмосферное давление, кПа |
от 84 до 106,7 |
| — относительная влажность окружающего воздуха, % |
от 15 до 98 |
| Параметры анализируемой газовой смеси: |
|
| — температура, °С |
от 0 до +1000 |
| — разряжение, мм рт. ст., не более |
80 |
| — влажность (по t° точки росы), °С, не более |
+70 |
| — массовая концентрация пыыли, г/м3, не более |
+70 |
| Напряжение питания, В (частота, Гц) |
24 (50), 220 (50) |
| Потребляемая мощность, Вт, не более |
150 |
| Выходные сигналы (гальванически развязанные), мА |
4 — 20 |
| Интерфейс связи АНГОР-С |
Modbus RTU (RS-485) |
| Габаритные размеры, мм, не более: |
|
| — блок индикации |
160×100×75 |
| — блок датчиков (без учета пробоотборного зонда) |
Ø195×420 |
| Масса, кг, не более: |
|
| — блок индикации |
0,95 |
| — блок датчиков (без учета пробоотборного зонда) |
8 |
| Наработка на отказ газоанализатора (без учета ресурса сенсоров и аккумулятора), ч |
15000 |
| Средний срок службы газоанализатора, лет |
8 |
| Межповерочный интервал, мес |
12 |
ПЕРЕЧЕНЬ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОВЕРОЧНЫХ ГАЗОВЫХ СМЕСЕЙ, ПРИМЕНЯЕМЫЕ ДЛЯ ПОВЕРКИ АНГОР-С
| Определяемый компонент (измерительный канал) |
Диапазон измерений, млн-1 |
Номинальное значение объёмной доли определяемого компонента, допускаемое отклонение от номинального значения, млн-1 |
Пределы абсолютной погрешности, млн-1 |
Источник ПГС |
| ПГС №1 |
ПГС №2 |
ПГС №3 |
| Кислород O2 |
(0 — 25) % об. |
(1 ± 0,1) % об. |
— |
— |
± 0,03 % об. |
ГСО-ПГС O2/N2 № 3719-87 |
| — |
(12,5 ± 1) % об. |
(22,5 ± 1) % об. |
± 0,1 % об. |
ГСО-ПГС O2/N2 № 3726-87 |
| Оксид углерода CO |
(0 — 2500) |
ПНГ — воздух |
— |
— |
— |
ПНГ-воздух, ТУ 6-21-5-85 |
| — |
1300 ± 150 |
± 80 |
ГСО-ПГС CO/воздух № 3855-87 |
| 2500 ± 300 |
± 100 |
ГСО-ПГС CO/воздух № 3856-87 |
| Оксид азота NO |
0 — 1500 |
ПНГ — воздух |
— |
— |
— |
ПНГ-воздух, ТУ 6-21-5-85 |
| — |
750 ± 75 |
± 45 |
Генератор ГР645-03М в комплекте с ГСО-ПГС NO/N2 № 4024-87 |
| — |
1350 ± 135 |
± 80 |
Примечания:
1) ГСО-ПГС — государственный стандартный образец — поверочная газовая смесь по ТУ 6-16-2956-92.
2) ПНГ — поверочный нулевой газ — воздух в баллонах под давлением по ТУ 6-21-5-85.
Разрешительная документация и сертификаты
Стационарные многокомпонентные газоанализаторы АНГОР-С удовлетворяют требованиям ГОСТ 13320-81, а безопасность их конструкции удовлетворяет требованиям ГОСТ 12.2.007.0-75. Приборы внесены в Государственный реестр средств измерений и разрешены к применению Ростехнадзором. Сертификаты, свидетельства, а также разрешения высылаются по дополнительному запросу Потребителей и Заказчиков.
КОМПЛЕКТ ПОСТАВКИ СТАЦИОНАРНОГО МНОГОКОМПОНЕНТНОГО ГАЗОАНАЛИЗАТОРА АНГОР-С
| Наименование |
Количество |
| Блок датчиков |
1 |
| Блок индикации и управления |
1 |
| Комплект ЗИП |
1 |
| Источник питания 24 В для БД |
1 |
| Руководство по эксплуатации |
1 |
| Методика поверки |
1 |
