Газоанализатор водорода ГТВ-1101ВЗ-А

Стационарный газоанализатор ГТВ-1101ВЗ-А предназначен для измерения объемной доли водорода в технологических газовых смесях (азоте и воздухе).

Лицензия на конструирование оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-2359 от 07 июля 2004 г.

Лицензия на изготовление оборудования газового анализа и вспомогательного оборудования для атомных станций ЦО-12-101-2358 от 07 июля 2004 г.

Область применения: контроль технологических процессов на АЭС.
Принцип действия – термокондуктометрический.
Способ забора пробы – диффузионный или принудительный.
Режим работы – непрерывный.
Исполнение – атомное.

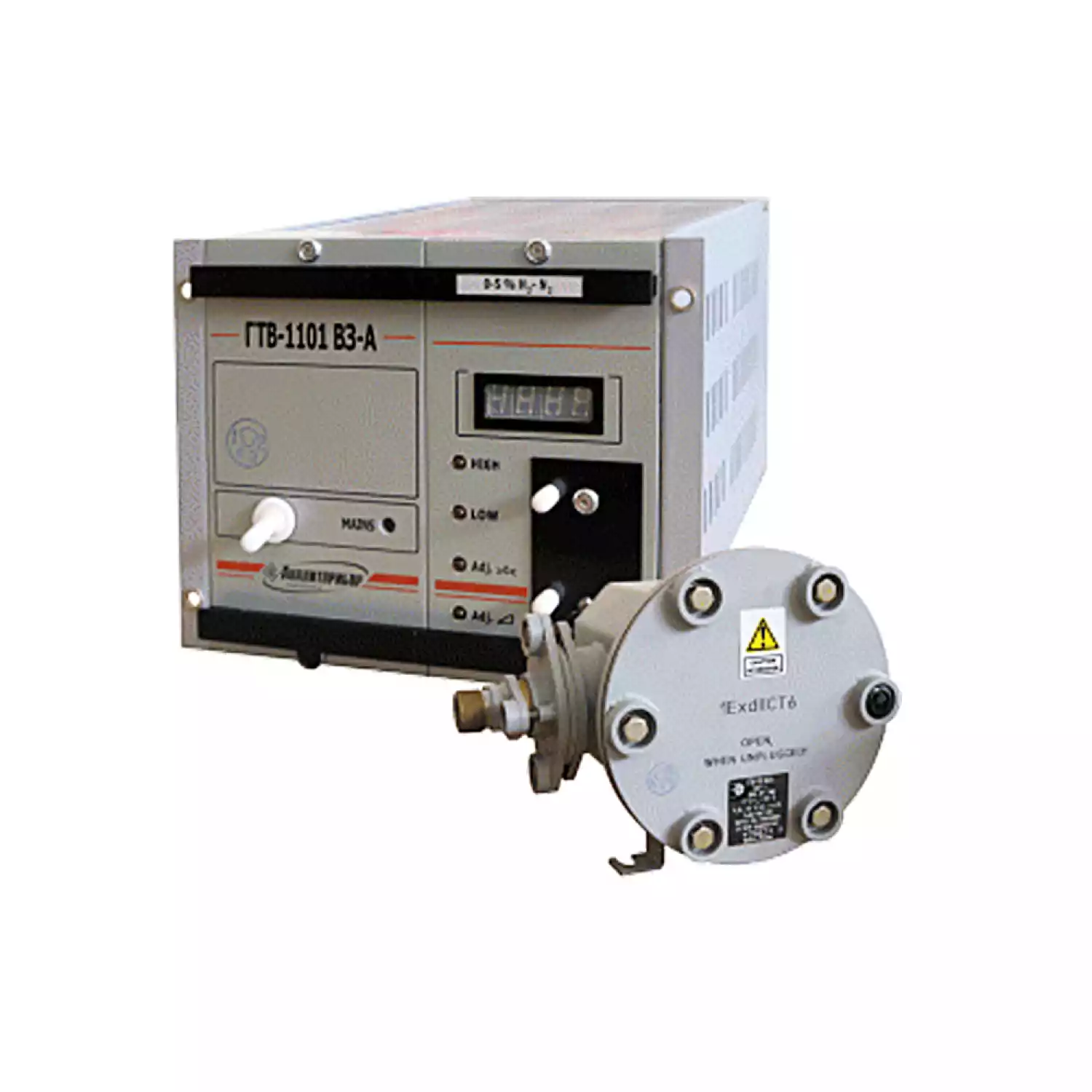

Состав газоанализатора:

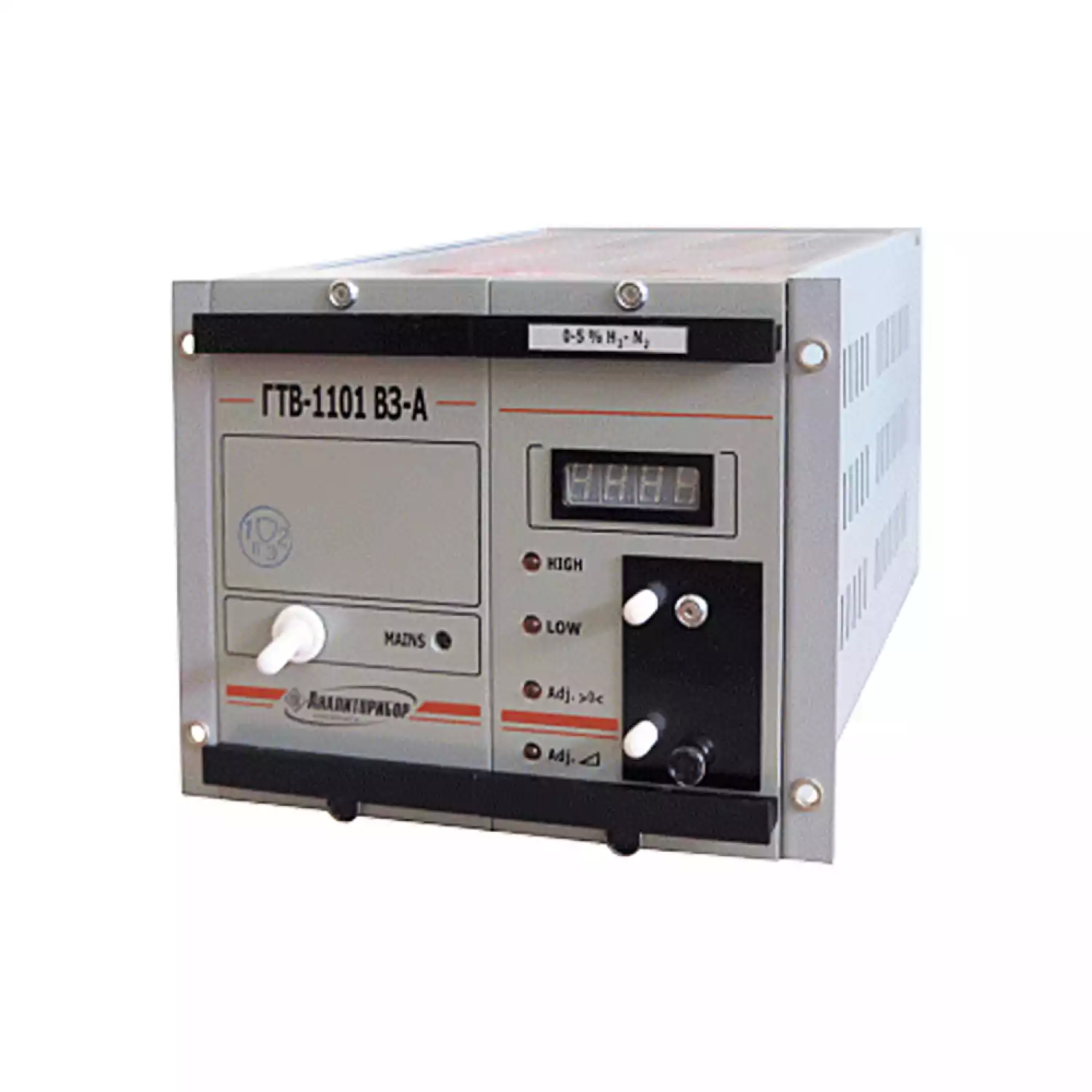

измерительный преобразователь ИП;
выносной первичный измерительный преобразователь ПИП (от одного до четырех на один ИП).

Степень защиты корпуса:

ИП –IP20;
ПИП – IP65.

Маркировка по взрывозащите:

ИП – общепромышленное, для установки в не взрывоопасной зоне;
ПИП – 1ExdIICT6, для установки во взрывоопасной зоне.

Функциональные возможности:

цифровая индикация содержания измеряемого компонента;
световая и звуковая индикация при достижении сигнализации «Порог 1» и «Порог 2»;
коммутация внешних цепей одной группой переключающихся контактов реле при срабатывании сигнализации «Порог 1» и «Порог 2»;
выдачи информации о концентрации измеряемых компонентов по токовому выходу 0-5 или 4-20 мА (по заказу) на каждом канале измерения.

Газоанализатор ГТВ-1101ВЗ-А относится к элементам управляющих систем нормальной эксплуатации (УСНЭ) и классу безопасности 3Н по НП-001-97 (ПНАЭ Г-01-011-97).

Газоанализатор ГТВ-1101ВЗ-А относится к I категории сейсмостойкости по НП-031-01.

Технические характеристики:

Характеристики	Значения	Примечание
Диапазоны измерений, % об.:		осн. привед. погрешность, %: ± 4
— Н2 в азоте	0 — 1; 0 — 2; 0 — 3;0 — 5; 0 — 20
— Н2 в воздухе	0 — 1; 0 — 2; 0 — 3
Время прогрева, мин, не более	180
Установление показаний, с, не более	180
Наличие 2 порогов сигнализации в пределах диапазона измерений, %	5 — 90	устанав. по согласованию с потребителем (стандартная установка 20, 40, 60, 80% от диапазона измерений)
Выходные параметры:
— унифицир. выходной сигнал, мА	0 — 5 или 4 — 20
— «сухие» контакты реле	одна группа	для каждого порога
Температура окружающей среды, °С	от +5 до +50
Параметры измеряемой среды:
— температура, °С	от +5 до +50
— давление, кПа	84 — 106,7
— влага, г/м3, не более	6
— пыль, г/м3, не более	0,01
— объемный расход, л/мин	0,7 ± 0,2
Питание, В	220
Потребляемая мощность, В·А	22	на один канал
Масса, кг, не более:		при габаритах, мм:
— датчика	10	260×200×195
— измерительного блока:
— одноканального	5	285×210×160
— двухканального	6	285×300×160
— трехканального	7	285×400×160
— четырехканального	8	285×480×160
Срок службы, лет, не менее	10

Комплект поставки ПКГ-4 В-К-М-Т:

газоанализатор,
эксплуатационная документация,
ЗИП,
ведомость ЗИП.
