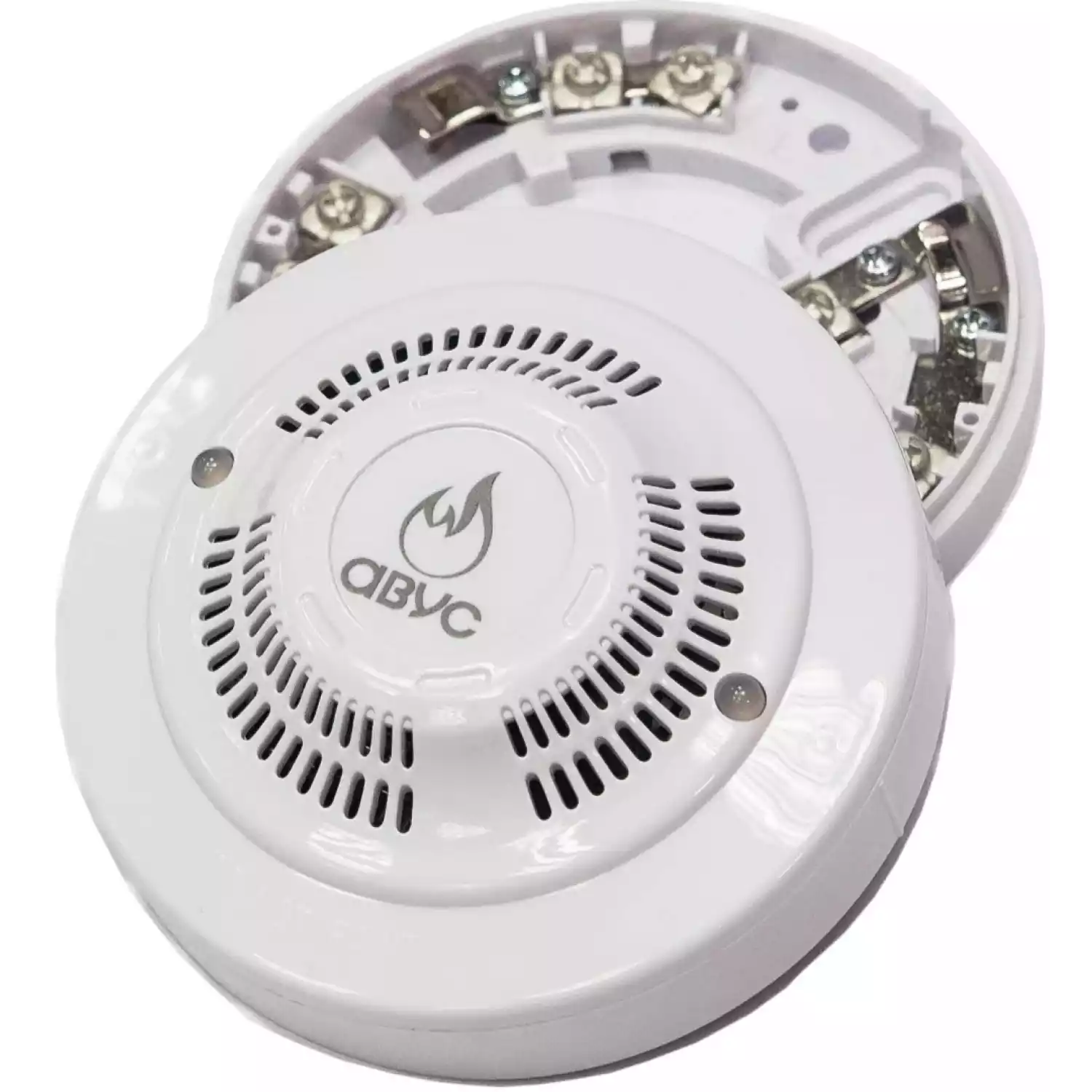

Газосигнализатор АВУС-КОМБИ-С3Н8 (с импульсным выходом)

Газосигнализатор АВУС-КОМБИ-С3Н8 предназначен для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций пропана (С3Н8).

Газосигнализаторы АВУС-КОМБИ относятся к стационарным устройствам непрерывного действия со световой и звуковой сигнализацией с двумя порогами срабатывания и конвекционной (диффузионной) подачей контролируемой среды.

Конструкция газосигнализаторов «АВУС-КОМБИ» позволяет соединить их в систему из двух и более датчиков для одновременного контроля концентрации метана (пропана) и угарного газа с передачей сигнала управления на подключенный к системе исполнительный механизм.

Беспроводное соединение газосигнализаторов «АВУС-КОМБИ» с электромагнитным клапаном и/или исполнительными устройствами (например, вентиляторами) с выводом на пульт индикации ВОРС «Стрелец».

ОБЛАСТЬ ПРИМЕНЕНИЯ АВУС-КОМБИ-С3Н8 (С ИМПУЛЬСНЫМ ВЫХОДОМ ):

Газосигнализаторы АВУС-КОМБИ предназначен для контроля параметров рабочей зоны жилых, административных, общественных, производственных помещений, гаражей, автостоянок (паркинги), котельных и других объектов газопользования.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ ГАЗОСИГНАЛИЗАТОРА АВУС-КОМБИ:

• надежность, простота в эксплуатации;
• малая потребляемая мощность;
• длительный срок службы;
• легкосъемные сигнализаторы;
• стабильность параметров при изменении климатических факторов;
• унифицированное исполнение, модульный принцип построения;
• безопасное питание 12 В;
• высокая селективность к искомому газу;
• возможность подвода питания «скрытой проводкой»;

ПОДГОТОВКА К РАБОТЕ ГАЗОСИГНАЛИЗАТОРА АВУС-КОМБИ

Монтаж, пусковые работы должны выполняться специализированными организациями в соответствии с проектной и эксплуатационной документацией.

Монтаж сигнализатора включает в себя следующие работы:

• подведение электропитания (220 В переменного тока для подключения источника электропитания, либо 12 В постоянного тока для подключения непосредственно к клеммам питания газосигнализатора);
• крепление основания на стене (см. рис. Крепление газосигнализатора АВУС-КОМБИ к стене);
• монтаж клапана на газопроводе осуществляется в соответствии с монтажной схемой (см. рис. Варианты монтажных схем сигнализатора АВУС-КОМБИ).
• подведение соединительных кабелей и выполнение электрических соединений между сигнализатором АВУС-КОМБИ и внешними исполнительными устройствами с помощью клемм (см. рис. Электрические соединения в газосигнализаторах АВУС-КОМБИ).

При монтаже не допускаются механические удары и повреждения корпуса сигнализатора.

При подготовке газосигнализатора АВУС-КОМБИ к работе необходимо произвести внешний осмотр и убедиться в отсутствии повреждений корпуса сигнализатора.

БЕСПРОВОДНОЕ СОЕДИНЕНИЕ ГАЗОСИГНАЛИЗАТОРОВ «АВУС-КОМБИ»:

ПОРЯДОК РАБОТЫ

После выполнения электрических соединений, установить модуль сигнализатора АВУС-КОМБИ на закрепленное на стене основание таким образом, чтобы риска на торцевой стороне модуля совпала с короткой риской на торцевой стороне основания, затем повернув модуль по часовой стрелке зафиксировать его так, чтобы риска модуля совпала с длинной риской основания.

После подачи питания загораются и начинают мигать приблизительно 1 раз в секунду светодиоды желтым цветом, сигнализируя о выходе на рабочий режим нагревательного элемента сенсора. По окончании мигания желтого индикатора прибор готов к работе.

При достижении концентрации определяемого газа в контролируемом помещении значения, соответствующего первому порогу срабатывания сигнализации, срабатывает звуковая и световая сигнализации в виде прерывистого звукового сигнала и мигания светодиодов красным цветом.

При достижении концентрации определяемого газа, соответствующего второму порогу срабатывания сигнализации, срабатывает звуковая и световая сигнализации в виде непрерывного звукового сигнала и постоянного свечения светодиодов красным цветом. Также в зависимости от модификации вырабатывается сигнал закрытия газозапорного клапана, либо включение встроенного реле.

ВНИМАНИЕ! В данной ситуации необходимо отключить подачу горючего газа (в случае, если газозапорный клапан не установлен), проветрить помещение, установить и устранить причину загазованности помещения.

При достижении концентрации горючего газа в контролируемом помещении критического значения, опасного для работоспособности сенсора, срабатывает звуковая и световая сигнализация в виде непрерывного звучания сигнала и постоянного свечения светодиодов желтым цветом. Отключается подача питания на газовый сенсор с целью его защиты от газовой перегрузки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Измерение метана (СН4): 0 – 50 % НКПР
• Предел допускаемого времени установления показаний Т0,9д, с: 30c
• Диапазон температуры окружающей среды, оС: от -10 до +40 °С
• Диапазон атмосферного давления, кПа: от 84 до 106,7 кПа
• Диапазон относительной влажности, % (при +25 оС): от 30 до 90 % при Т= 25 °С
• Срок службы, не менее, лет: 5 лет
• Размеры (ДхШхВ), мм: d = 100 мм, h = 50 мм
• Напряжение питания, В: 12 В ± 10 % блок питания: 220 В, 50 Гц
• Потребляемая мощность Вт: 2,5 Вт
• Измеряемый газ: пропана (С3Н8)
• Пороги срабатывания: 7% и 15% НКПР
• Страна производитель: Россия
• Сигнализация: светодиодная, звуковая
• Количество одновременно измеряемых компонентов: 1
