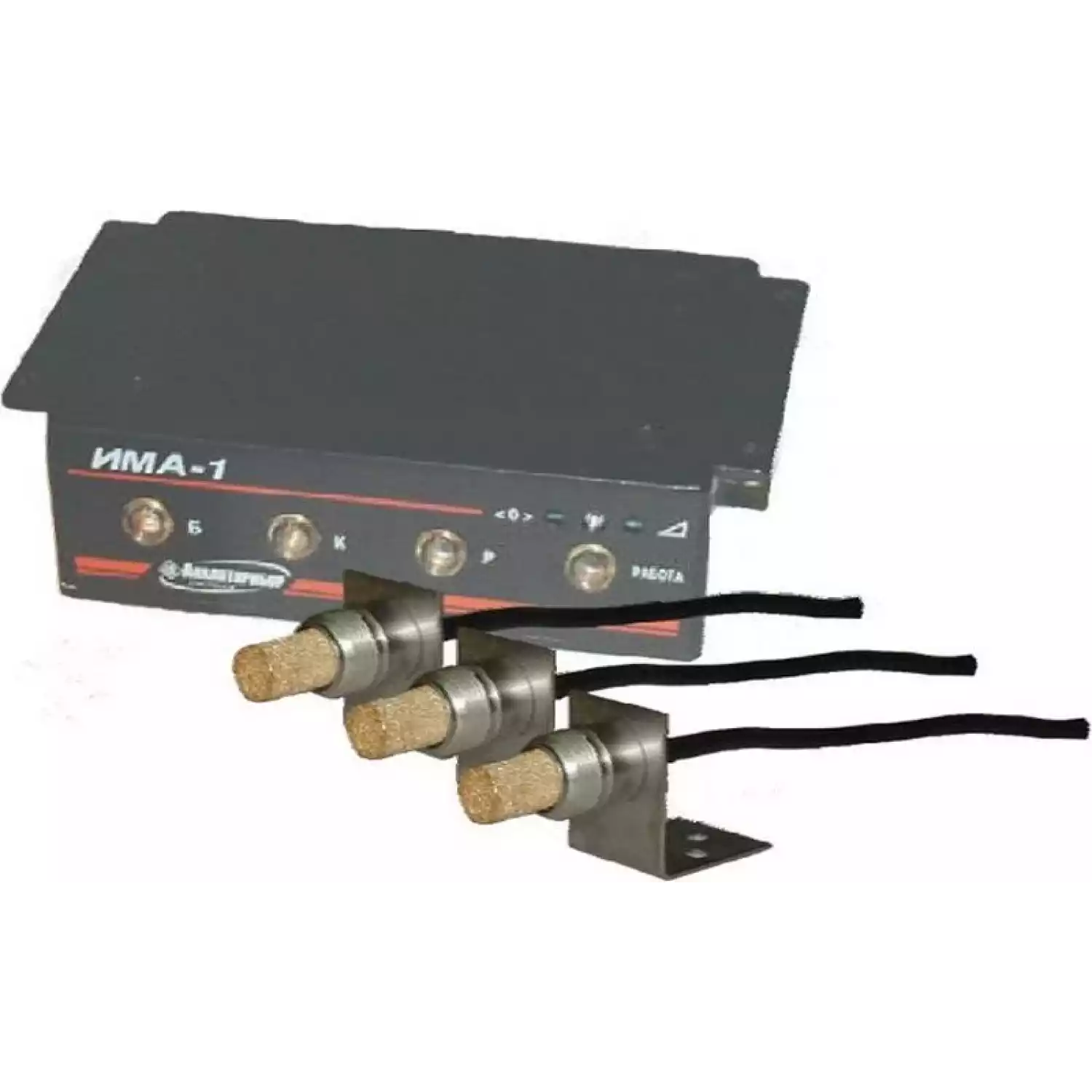

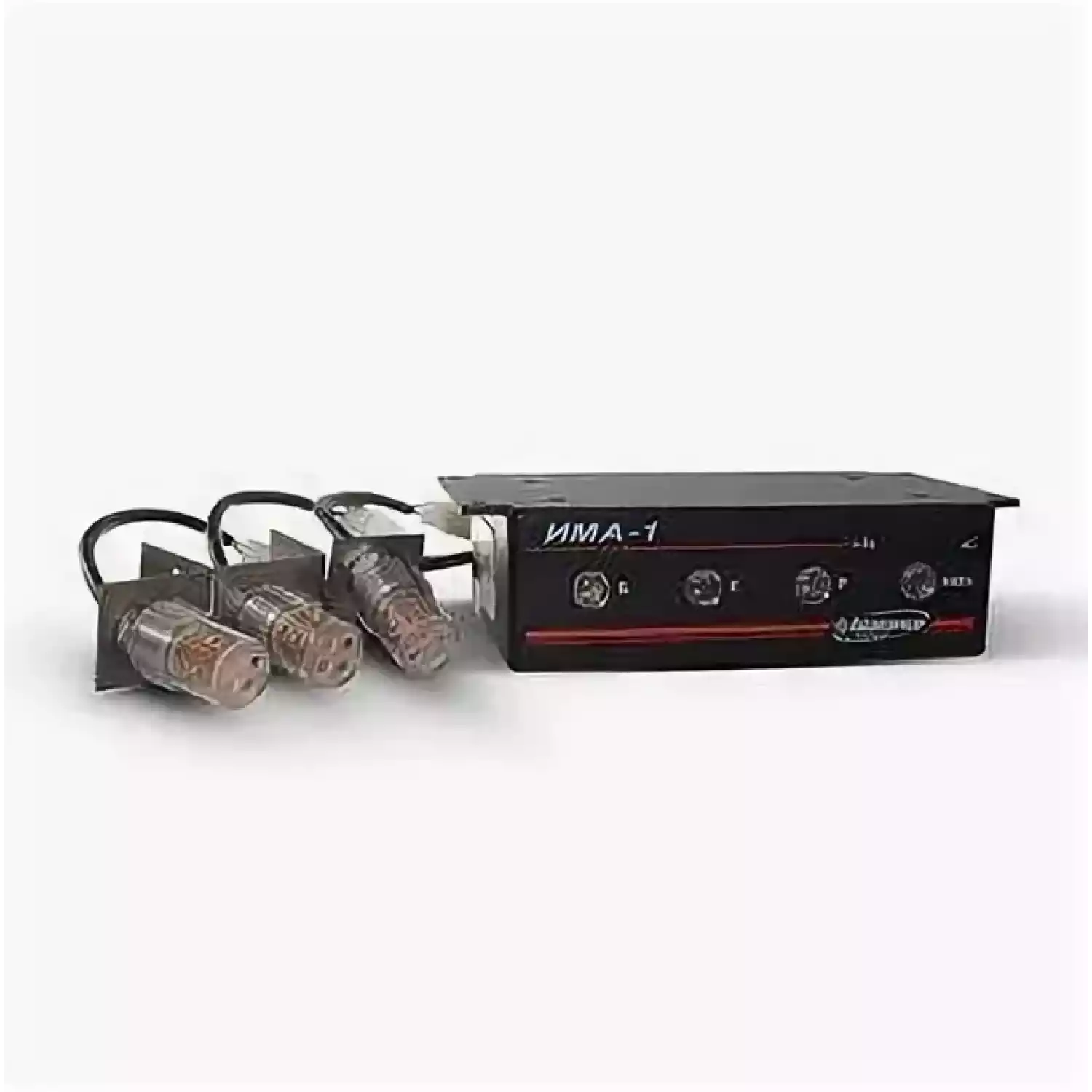

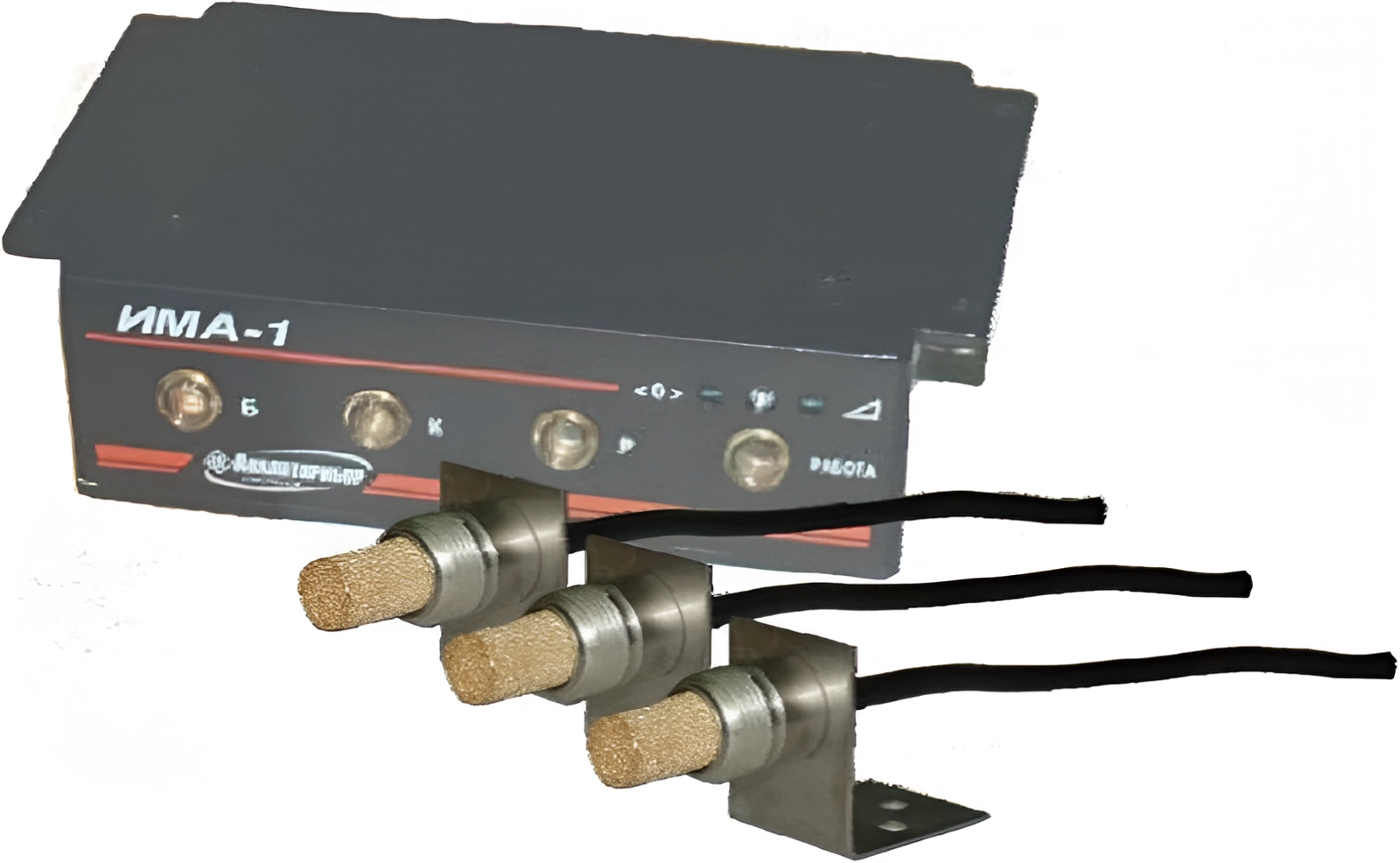

Индикатор горючих газов ИМА-1

Индикатор ИМА-1 – это автоматический стационарный многоканальный прибор циклического действия, предназначенный для обеспечения безопасности эксплуатации автотранспортных средств, оборудованных системами автомобильной газотопливной аппаратуры.

Прибор обеспечивает звуковую и световую сигнализацию об утечке горючих газов. Не является средством измерения.

Прибор применяется предприятиями и организациями, эксплуатирующими автомобили на природном (ГОСТ 5542-87) или сжиженном (ГОСТ 20448-90) газах, для индикации утечки горючих газов в системах автомобильной газотопливной аппаратуры.

Принцип действия — термохимический.

Способ отбора пробы – диффузионный.

Особенности:

длительность цикла измерения – 25 секунд;
количество каналов измерения – 3;
электрическое питание осуществляется от бортовой сети автомобиля напряжение от 9 до 15 В;
потребляемая мощность – не более 4 Вт;
уровень звукового давления – не менее 60 дБ на расстоянии 1 м;
степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды:
— блок индикации – IP20;
— блок датчика – IP40;
диапазон рабочих температур:
— от минус 40 до плюс 45 °С для блока индикации;
— от минус 40 до плюс 80 °С для блока датчика;
время работы индикатора без проверки срабатывания сигнализации – не менее 1 года (при пробеге автомобиля не более 40000 км);
срок службы термохимического датчика в нормальных условиях эксплуатации – не менее 3 лет;
невысокая стоимость эксплуатации и простота обслуживания;
гарантийный срок эксплуатации с даты отгрузки потребителю составляет:
— для индикатора ИМА-1 – 18 мес.;
— для термохимического датчика – 12 мес.

Технические характеристики ИМА-1:

Характеристики	Значения
Принцип действия	термохимический
Тип газоанализаторов	стационарный
Способ забора пробы	диффузионный
Режим работы	циклический
Температура окружающей среды:
— для блока индикации (БИ), °С	от -40 до +45
— для датчиков, °С	от -40 до +80
Степень защиты индикатора:
— для блока индикации (БИ)	IP20
— для датчиков	IP20
Время прогрева ИМА1, мин, не более	1
Время срабатывания, сек, не более	30
Время работы ИМА-1 без проверки, лет, не менее	1
Напряжение питания (бортовая сеть автомобиля), В	9 — 15
Потребляемая мощность, Вт, не более	4
Масса, кг, не более:
— для блока индикации (БИ)	0,4
— для датчиков	0,1
Габаритные размеры индикатора ИМА-1, мм, не более:
— для блока индикации (БИ)	202×147×56
— для датчиков	236×35×45
Срок службы, лет, не менее:	10
— для датчиков	3

Комплект поставки ИМА-1:

индикатор ИМА-1,
руководство по эксплуатации,
ведомость ЗИП,
комплект ЗИП.
