Индикаторные трубки модели ТИ-[ИК-К]

На все 44 наименования индикаторных трубок для измерения наиболее актуальных химических загрязнителей получено свидетельство об утверждении типа средств измерений (№ 24321-13), также индикаторные трубки имеют сертификат об утверждении типа средств измерений Республики Беларусь (№ 8895) и Республики Казахстан (№ 10029), признаны на Украине (согласно процедуре взаимного признания результатов государственных испытаний и утверждения типа СИ), имеют декларацию о соответствии (№ РОСС RU.МЕ 48.Д00235 от 10.06.2011) и серийно производятся нашей компанией по ТУ КРМФ.415522.003-2013.

Насос пробоотборный ручной НП-3М имеет свидетельство об утверждении типа средств измерений (№ 17949), а также зарегистрирован в реестре государственной системы обеспечения единства измерений Республики Казахстан (сертификат о признании утверждения типа средств измерений № 6492 от 15.09.2010).

Каждая модификация индикаторных трубок имеет собственное краткое обозначение.

Краткие обозначения

Краткие обозначения индикаторных трубок установлены для унификации и удобства складирования при оформлении заказов, а также для удобства при их эксплуатации. Информация, которую несет в себе краткое обозначение, помогает потребителю, в зависимости от ожидаемых концентраций вредного вещества в воздухе, легко выбрать и заказать необходимый тип индикаторной трубки.

Краткие обозначения видов индикаторных трубок ТИ-[ИК-К] состоят из следующих элементов:

ТИ − трубки индикаторные,
ИК − измеряемый компонент (наименование определяемого вещества или группы веществ),
К − диапазон концентраций (число, служащее для обозначения верхнего предела концентрационного диапазона измеряемых массовых концентраций).

Наименование определяемого вещества в кратком имени может записываться как химической формулой NH₃, SО₂ и пр., так и с помощью систематических или тривиальных названий, например ацетальдегид, бензин, уайт-спирит и пр.

Краткое наименование фильтрующей трубки, состоящее из двух частей, разделенных дефисом, включает наименование определяемого вещества.

Пример: Индикаторная трубка для измерения массовой концентрации диоксида серы до 130 мг/м³ носит краткое наименование − ТИ-[SO₂-0,13], а фильтрующая трубка носит наименование − ТФ-SO₂.

Определяемый компонент, (ПДК¹⁾, мг/м³)	Обозначение модификаций ТИ-[ИК-К]	Диапазоны измеряемых концентраций, мг/м³	Номинальное значение объема анализируемого воздуха, см³	Назначение²⁾
Аммиак (20)	ТИ-[NH₃-0,1]	2-10; 10-100	500 100	В К
Аммиак (20)	ТИ-[NH₃-1,0]	10-100; 100-1000	700 100	К А
Ацетальдегид (5)	ТИ-[ацетальдегид-0,05]	2-50	2000	К
Ацетилен	ТИ-[С₂Н₂-1,2]	50-1200	800	В
Ацетилен	ТИ-[С₂Н₂-5,0]	200-5000	200	В
Ацетон (200)	ТИ-[С₃Н₆О-10,0]	100-200; 200-10000	700 100	К
Бензин (100) (по гексану)	ТИ-[бензин-4,0]	50-200; 200-4000	1000 100	К А
Бензин (100) (по гексану)	ТИ-[бензин-6,0]	100-500; 500-6000	500 100	К А
Бензол (5)	ТИ-[С₆Н₆-0,03]	2-30	2500	К
Бензол (5)	ТИ-[С₆Н₆-1,5]	5-100; 100-1500	2000 200	К А
Бром (пары) (0,5)	ТИ-[Br₂-0,01]	1-10	1000	А

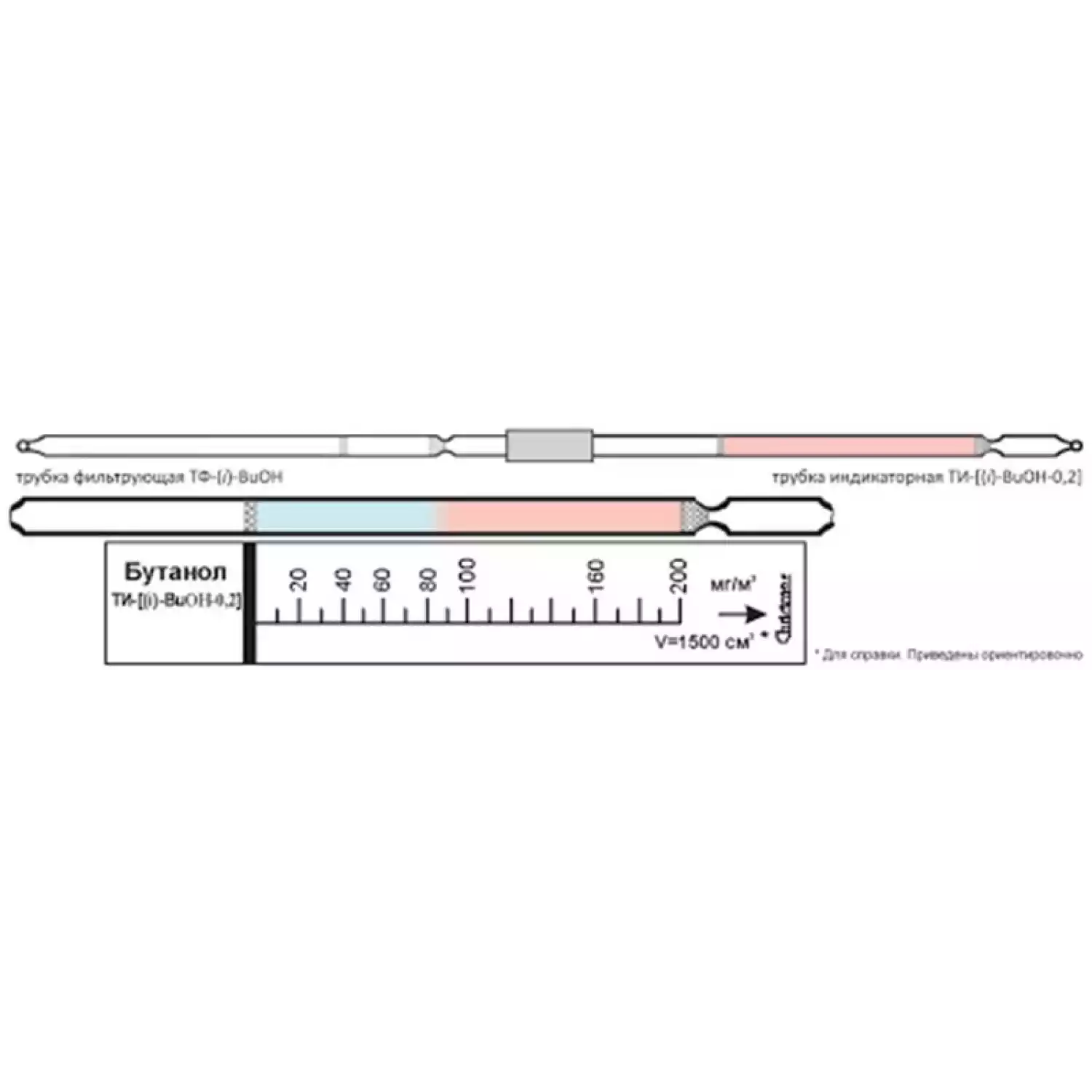

Бутанол (i-бутанол) (10)	ТИ-[(i)-BuOH-0,2]	10-200	1500	К
Гексан (100)	ТИ-[гексан-0,1]	10-120	1500	К А
Дизельное топливо (в пересчете на декан)	ТИ-[дизельное топливо-6,0]	200-6000	1500	В
Диоксид азота (2)	ТИ-[NO₂-0,05]	1-10; 5-50	1000 200	К А
Диоксид азота (2)	ТИ-[NO₂-0,2]	1-10; 10-200	1000 100	К А
Диоксид серы (10)	ТИ-[SO₂-0,13]	2-10; 10-130	1700 700	К
Диоксид углерода	ТИ-[CO₂-2,0% об.]	0,01-0,1% об; 0,1-2,0% об	800 100	В
Диэтиловый эфир (300)	ТИ-[Et₂O-3,0]	100-500; 500-3000	2000 500	К А
Керосин (в пересчете на декан) (300 в пересчете на С)³⁾	ТИ-[керосин-4,0]	50-100; 100-4000	1500 800	В К
Ксилол (50)	ТИ-[С₈Н₁₀-1,5]	20-100; 100-1500	500 100	К А
Метанол (5)	ТИ-[МеОН-1,0]	40-1000	1100	А
Озон (0,1)	ТИ-[O₃-0,003]	0,1-0,5; 0,2-3	1200 300	К А
Оксид азота (5)	ТИ-[NO-0,05]	1-10; 5-50	1000 100	К
Оксиды азота (суммарно) (5)⁴⁾	ТИ-[ NO_Х-0,05]	1-10; 5-50;	1000 200	К
Оксиды азота (суммарно) (5)⁴⁾	ТИ-[ NO_Х-0,2]	1-10; 10-200	1000 100	К А
пропиловый (i-пропиловый) спирт (10)	ТИ-[(i)-PrOH-0,2]	10-200	1500	К А
Сероводород (3 мг/м³ в смеси с углеводородами и С₁-С₅; 10 )	ТИ-[H₂S-0,12]	2-30; 10-120	1200 300	К А
Сероводород (10)	ТИ-[ H₂S-1,0]	10-100; 100-1000	400 100	К А
Стирол (10)	ТИ-[стирол-0,2]	10-200	2000	К
Углеводороды нефти (в пересчете на гексан) (300 в пересчете на С)³⁾	ТИ-[гексан-4,0]	50-200; 200-4000	1000 100	К А
Толуол (50)	ТИ-[С₇Н₈-2,0]	20-200; 200-2000	700 100	К А
Трихлорэтилен (10)	ТИ-[С₂НCl₃-0,15]	2,5-10; 10-150	2000 1000	К
Уайт-спирит (в пересчете на декан) (300 в пересчете на С)³⁾	ТИ-[уайт-спирит-4,0]	100-4000	1000	К
Уксусная кислота (5)	ТИ-[CH₃COOH-0,3]	2-20; 20-300	2000 400	К А
Уксусная кислота (5)	ТИ-[CH₃COOH-2,0]	2-50; 50-2000	1300 200	К А
Фенол (0,3)	ТИ-[фенол-0,03]	0,3-30	1000	К А
Фенол (0,3)	ТИ-[фенол-0,1]	2-100	500	А
Формальдегид (0,5)	ТИ-[HCHO-0,1]	1-10; 10-100	1400 400	А
Фтористый водород (0,5)	ТИ-[HF-0,1]	2-10; 10-100	1500 500	А
Хлор (1,0)	ТИ-[Cl₂-0,2]	1-10; 10-200	1000 100	К А
Хлор (1,0)	ТИ-[ Cl₂-0,01]	1-10	1000	К
Хлористый водород (5,0)	ТИ-[HCl-0,15]	2-10; 10-150	800 200	К А
Этанол (1000)	ТИ-[EtOH-5,0]	200-5000	500	К

Примечания:

Индикаторные трубки модели ТИ-[ИК-К] имеют наружный диаметр 4,5 мм (исключение ТИ-[фенол-0,1] с наружным диаметром 6,0 мм).
¹⁾ ПДК – предельно-допустимые концентрации вредных веществ в воздухе рабочей зоны по ГОСТ 12.1.005-88 «ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны» (максимальное значение ПДК).
²⁾ В графе «Назначение» указаны: К – контроль ПДК воздуха рабочей зоны; А – контроль при аварийных ситуациях; В – определение компонента в воздухе рабочей зоны (при отсутствии ПДК).
³⁾ Формула пересчета на С: С=С´ мг/м³×К(0,845), где С´− измеренная по шкале массовая концентрация определяемого вещества, мг/м³, К − коэффициент пересчета на С, равный 0,844 для керосина, уайт-спирита и дизельного топлива; 0,836 − для углеводородов нефти.
⁴⁾ ПДК суммы оксидов азота (в пересчете на диоксид азота) − 5 мг/м³

При необходимости применения индикаторных трубок модели ТИ-[ИК-К] в условиях пониженных температур (от минус 15 до 10 °С) может использоваться грелка солевая многоразовая саморазогревающаяся (поставляется по дополнительному заказу).
