Микросенс газоанализатор (СH4, CO2, O2, CO, H2S)

Микросенс газоанализатор (СH4, CO2, O2, CO, H2S) предназначен для измерения СH4, CO2, O2, CO, H2S.

Приборы могут применяться в угольной, нефтяной, газовой, энергетической промышленности.

Количество контролируемых газовых компонентов- от 1 до 5 (в зависимости от модификации).

ОСОБЕННОСТИ ГАЗОАНАЛИЗАТОРА:

непрерывное измерение и цифровая индикация контролируемых газовых компонентов;
подача световой и звуковой сигнализации при достижении концентрацией контролируемых газов заданного (порогового) уровня;
запись и последующее отображение экстремальных значений концентраций за период после включения;
функция «черного ящика» — запись результатов измерений в энергонезависимую память;
передача результатов измерений на ПК;
индикация текущей даты и времени;
индикация атмосферного давления;
индикация неисправностей.

Для измерения концентрации метана, этана, пропана и диоксида углерода приборы содержат оптический датчик, принцип действия которого основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн 3,3-3,4 мкм.

Для измерения концентрации кислорода, водорода и вредных газов прибор содержит датчики, принцип измерения которых основан на электрохимическом методе.

Режим отображения измеренных данных	На встроенном жидкокристаллическом дисплее отображаются следующие данные: — концентрация оксида углерода (СО), млн-1 — левый верхний угол дисплея; — концентрация кислорода (О2), об.% — правый верхний; — концентрация диоксида углерода (СО2), об.% — левый нижний; — концентрация метана (СН4), об.% — правый нижний.
Режим отображения даты и времени	В данном режиме отображается текущее время, дата, день недели и абсолютное давление, кПа.
Режим «Настройка прибора»	Для входа в режим необходимо удерживать кнопку «ОК» до тех пор пока полоса загрузки не исчезнет и не прозвучит короткий звуковой сигнал.
Режим отображения экстремальных значений	В этом режиме отображаются максимальные (для каналов метана, оксида и диоксида углерода) и минимальные (для канала кислорода) измеренные данные за период после включения прибора.

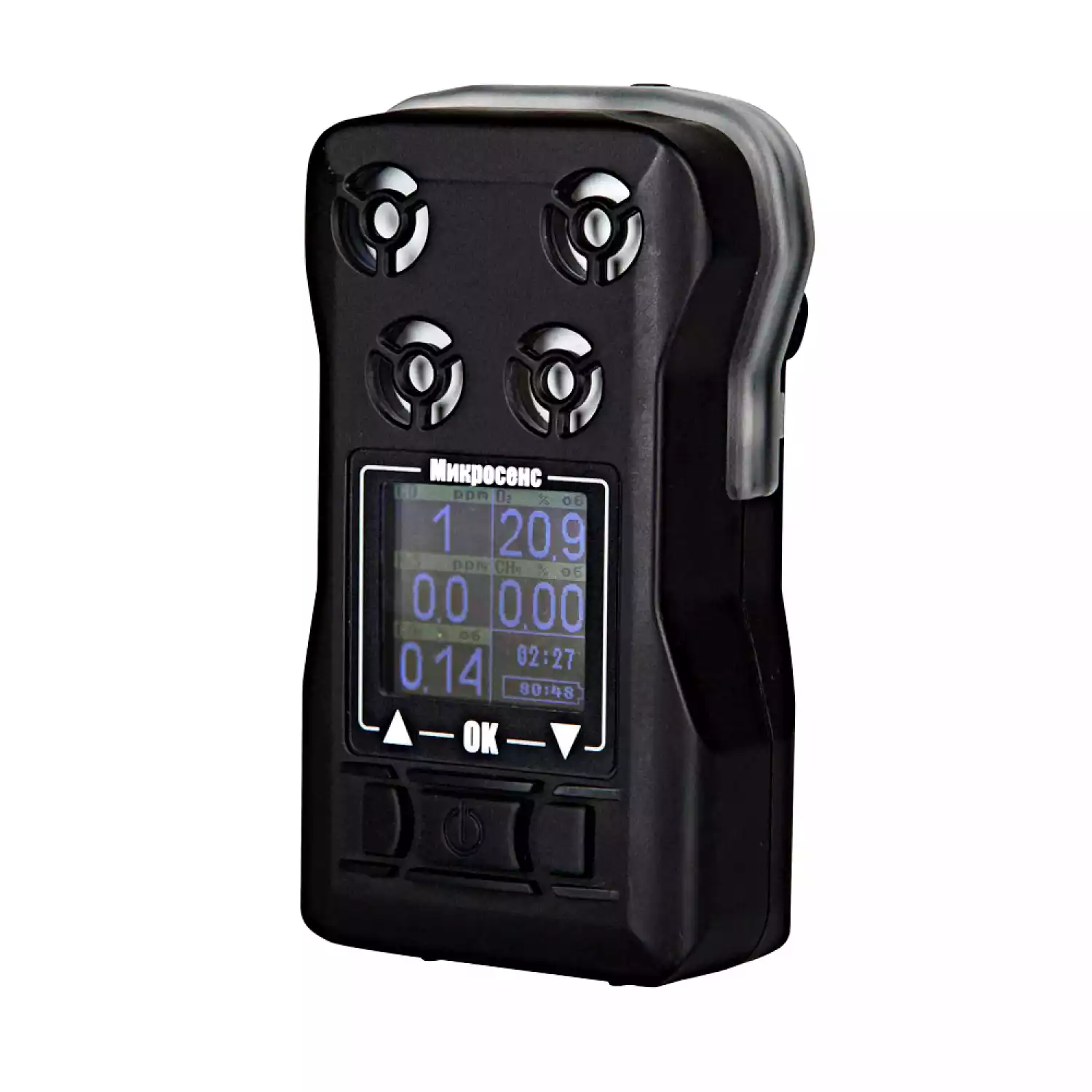

НА ЛИЦЕВОЙ ПАНЕЛИ КОРПУСА РАСПОЛОЖЕНЫ:

Микросенс

цветной жидкокристаллический дисплей (3);
«CardioLight» (1) — световая панель, служащая для оповещения о состоянии атмосферы и прибора. Мерцание зеленым цветом панели означает, что концентрация измеряемых
газов находится в норме. Мерцание с большей частотой и красным цветом означает достижение одним или более газов концентрации заданного (порогового) уровня или разряд батареи;
кнопочная клавиатура (4);
датчики контролируемых газов (2).

НА ЗАДНЕЙ ПАНЕЛИ КОРПУСА РАСПОЛОЖЕНЫ:

крепление для ремешка или на ремень типа полукольцо с застежкой «крокодил» (5);
светодиодный фонарик (6);
пломба (7);
паспортная табличка (8);
динамик звуковой сигнализации (9).

На нижней части корпуса расположен разъем (10) для подключения прибора к докстанции.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (СH4, NO, O2, CO, H2S):

Определяемый компонент	Диапазон показаний	Диапазон измерений	Погрешность		Время установки показаний, с	Цена деления
Определяемый компонент	Диапазон показаний	Диапазон измерений	Абсолютная	Относительная	Время установки показаний, с	Цена деления
Электрохимические датчики на вредные газы, кислород и водород
Кислород (О2)	От 0 до 30 %	От 0 до 30 %	±0,5 %	—	30	0,1 %
Оксид углерода (СО)	От 0 до 300 млн-1	От 0 до 40 млн-1 включ. Св. 40 до 300 млн-1	±4 млн-1 —	— ±10 %	30	1 млн-1
Оксид углерода (СО)	От 0 до 500 млн-1	От 0 до 40 млн-1 включ. Св. 40до 500 млн-1	±4 млн-1 —	— ±10 %	30	1 млн-1
Сероводород (H2S)	От 0 до 100 млн-1	От 0 до 7,5 млн-1 включ. Св. 7,5 до 100 млн-1	±1,5 млн-1 —	— ±20 %	30	0,1 млн-1
Оксид азота (NO) *	От 0 до 250 млн-1	От 0 до 10 млн-1 включ. Св. 10 до 250 млн-1	±2 млн-1 —	— ±20 %	40	0,1 млн-1
Водород (H2) *	От 0 до 4 %	От 0 до 2 %	±0,1 %	—	60	0,01%
Оптические датчики на горючие газы и диоксид углерода
Диоксид углерода (CO2)	От 0 до 2,5 %	От 0 до 2,5 %	±0,1 %	—	60	0,01 %
Метан (CH4)	От 0 до 100 %	От 0 до 2,5 % включ. Св. 2,5 до 100 %	±0,1 % —	— ±5 %	60	0,01 %
Метан (CH4)	От 0 до 100 % НКПР (от 0 до 4,4 % об.д.)	От 0 до 60 % НКПР включ. Св. 60 до 100 % НКПР	±3 % НКПР —	— ±5 %	60	0,01 %

Электрическое питание	от заряжаемого встроенного Li-ion аккумуляторного блока 4,2VDC
Защита от пыли и влаги	IP54, IP67 в зависимости от модификации
Время прогрева и выхода прибора в рабочий режим измерений не превышает, с	120
Маркировка взрывозащиты	Р0 Ex ia I Х /0 Ex ia IIС T4 Х
Время работы прибора от аккумуляторной батареи (при 25 ^оС), не менее, ч	100
Межповерочный интервал, мес	12
Срок службы, не менее, лет	10
Габаритные размеры (ДхШхВ), мм, не более	115х70х35
Масса, не более, кг	0,25

КОМПЛЕКТ ПОСТАВКИ МИКРОСЕНС (СH4, CO2, O2, CO, H2S):

Наименование	Обозначение	Количество
Газоанализатор многокомпонентный	МИКРОСЕНС	1 шт.
Зарядное устройство		1 шт.

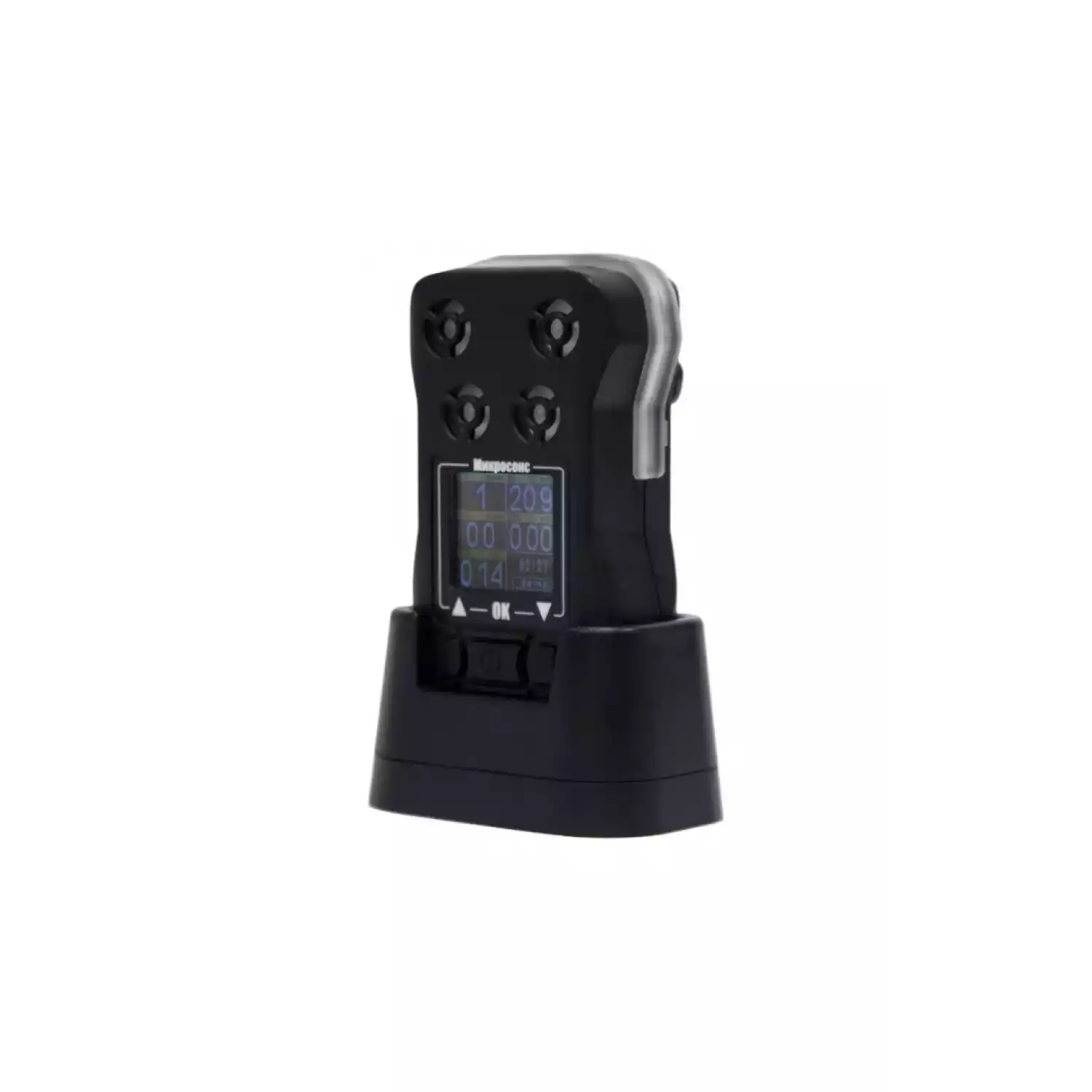

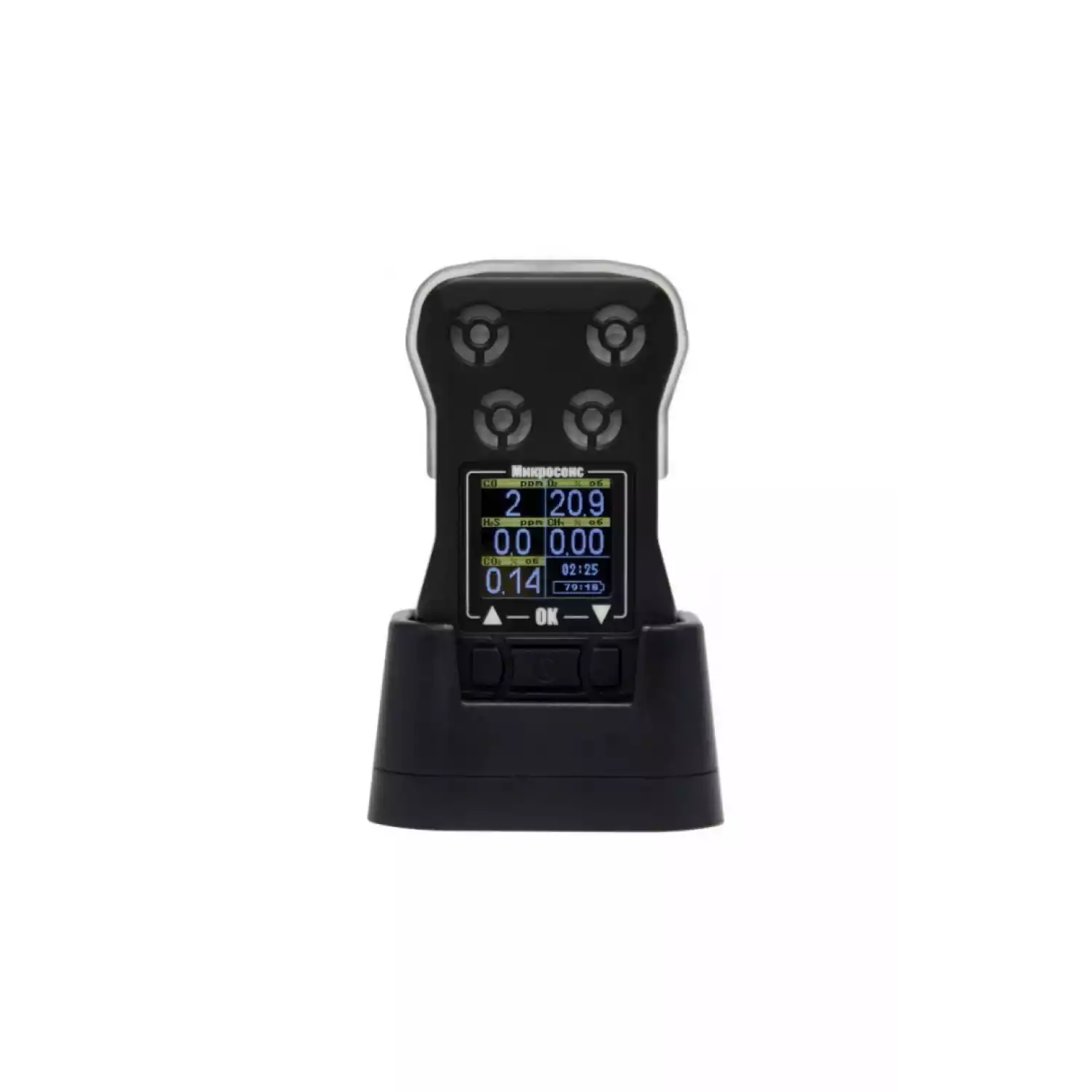

Док-станция		1 шт.
Упаковка		1 шт.
Насадка для градуировки		1 шт.
Методика поверки	МП-242-2002-2016	1 экз.
Руководство по эксплуатации	Микросенс 001.001.001.РЭ	1 экз.
Сертификат соответствия (копия)		1 экз.
Программное обеспечение	PagTool	1 экз.
