Настольная лаборатория анализа воды модели НКВ-12.1П «Вода природная и водоподготовка» с приборами предназначена для анализа питьевой и природной воды (воды водоёмов хозяйственно-бытового, культурно-бытового назначения, поверхностных водоисточников и т.п.), а также для анализа в различных технологиях водоподготовки. Позволяет выполнять анализ по 23 показателям.
Настольные лаборатории анализа воды модели НКВ-12 являются оригинальными изделиями, разработанными и производимыми ЗАО «Крисмас+».
Изделия производятся под зарегистрированной товарной маркой «КРИСМАС» (свидетельство № 404860, № 570418) и защищены патентом РФ № 96342.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настольные лаборатории анализа воды модели НКВ-12 в разных модификациях представляют собой профессиональные лаборатории анализа питьевой, природной и технологических вод для широкого спектра аналитических задач.
Лаборатории НКВ-12 являются портативными комплектными изделиями, предназначенными для химического анализа проб воды по заданным показателям при настольном использовании и применимы в полевых и лабораторных условиях.
Каждое изделие имеет универсальную укладку и предназначено для применения в качестве портативной настольной лаборатории в организациях и службах, промышленных и агропромышленных предприятиях, сфере образования и т.п., по профилю деятельности предусматривающих выполнение химического анализа воды унифицированными методами.
Изделие может применяться в условиях отсутствия инженерного обеспечения (водоснабжения, стационарной лаборатории и т.п.) благодаря оснащению готовыми к использованию реагентами, растворами и материалами, а также мерной и др. посудой, согласно прилагаемой документации.
Лаборатория НКВ-12 может применяться персоналом, не имеющим специальной химико-аналитической подготовки, благодаря подробному изложению в прилагаемом иллюстрированном руководстве операций отбора и подготовки проб и выполнения определений, а также наличию в руководстве различной вспомогательной информации по химическому анализу воды.
НКВ-12 также позволяют выполнять анализ очищенных сточных вод и морской воды, а также почвенных вытяжек по отдельным показателям.
Лаборатории НКВ-12 применяются во многих областях деятельности, нуждающихся в получении данных о составе воды.
К таким областям можно отнести анализы при:
- экологическом и гидрологическом мониторинге;
- эксплуатации систем водоподготовки, водоочистки, водоснабжения, водоотведении и кондиционирования воды;
- производственном контроле сточных вод;
- гидрогеологических изысканиях, оценке агрессивности грунтовых вод и разведке водоисточников;
- аквариумистике, эксплуатации резервуаров и бассейнов с водой;
- производстве расфасованной (бутилированной) воды;
- в образовательных практиках и профессиональной подготовке и т.п.
ЛАБОРАТОРИИ ПРЕДНАЗНАЧЕНЫ (В СООТВЕТСТВУЮЩИХ МОДИФИКАЦИЯХ):
- при анализе питьевой воды, воды водоёмов и водоисточников и т.п. непосредственно, а также в процессах водоподготовки;
- при анализе сточных и морских вод, а также почвенных вытяжек (по отдельным показателям);
- при водоснабжении (приказ Роспотребнадзора от 28 декабря 2012 г. № 1204 – контроле холодной и горячей воды, в т.ч. при выявлении существенного ухудшения качества питьевой воды);
- при водоотведении (постановление Правительства РФ от 29 июля 2013 г. № 644 – контроле нормативно-очищенной сточной воды);
- при анализе расфасованной (бутилированной) – питьевой и минеральной воды (СанПиН 2.1.4.1116-2002);
- при контроле агрессивных природных вод – согласно действующим межотраслевым нормативным документам, СП 28.13330.2012 (СНиП 2.03.11-85), СП 95.13330.2016 (СНиП 2.03.02-86), РД 153-34.2-21.544-2002 и др.
Благодаря универсальной укладке типа «кейс-бокс» лаборатория удобна при использовании в настольном варианте в условиях мало оснащённых лабораторий, а также в условиях экспедиционного лагеря.
Простота и удобство работы, обеспеченность готовыми к применению реагентами, соответствие используемых методов анализа действующим НТД, полнота и наглядность изложения процедур анализа в эксплуатационной документации позволили лабораториям НКВ-12 найти широкое применение в различных областях профессиональной и учебной работы.
ОСОБЕННОСТИ НКВ-12.1П
- удобны для применения в лабораторных и внелабораторных условиях;
- идеально подходят для малооснащённых лабораторий;
- укомплектованы всем необходимым для анализа, в том числе расширенным профессиональным руководством по анализу воды;
- имеют улучшенную универсальную многосекционную укладку с ручками для переноски.
МЕТОДЫ ОПРЕДЕЛЕНИЯ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ВОДЫ
Используемые методы являются унифицированными, соответствуют действующим нормативным документам и/или разработанным ЗАО «Крисмас+» аттестованным методикам измерений, согласуются с действующими нормативными документами и профессиональными руководствами по анализу воды. Методы пригодны также для анализа сточных вод, морской воды и почвенных вытяжек (по отдельным показателям).
Используемые методы (см. таблицу 1): титриметрический, визуально-колориметрический, фотоколориметрический, кондуктометрический, потенциометрический, органолептический.
Характеристики почвенных вытяжек (водных, солевых) определяются посредством их анализа с помощью методов, используемых для анализа соответствующих компонентов в воде (для отдельных показателей).
Титриметрические методы анализа, реализованные с использованием стеклянных градуированных пипеток, обеспечивают достаточную чувствительность анализа.
При колориметрическом анализе окрашенные пробы, образующиеся в ходе анализа, колориметрируются визуально с применением цветовых шкал либо фотометрируются с применением портативного фотометра ‒ например, набора-укладки Экотест-2020-К (входит в состав некоторых модификаций либо приобретается отдельно).
Точность анализа, выполняемого с применением входящих, предусмотренных составом лабораторий методик, сопоставима с точностью аналогичных лабораторных методик измерений (по основной номенклатуре показателей).
СОСТАВ ЛАБОРАТОРИЙ МОДЕЛИ НКВ-12 (В СООТВЕТСТВИИ С СОГЛАСОВАННОЙ КОМПЛЕКТНОСТЬЮ)
- Готовые к применению аналитические реактивы и растворы: индикаторы, реагенты, буферные смеси, соли, капсулированные химикаты, ГСО и др.
- Средства дозировки реагентов и растворов: колбы мерные, мерные склянки, пипетки мерные и капельные, пипетки полимерные, цилиндр мерный, шприц-дозатор и др.
- Материалы и принадлежности: бумага индикаторная и фильтровальная, термометр, стойка-штатив для титрования, штатив для пипеток/пробирок, трубка гибкая, шпатель, мерные ложки.
- Посуда стеклянная: воронки фильтровальные, колбы конические, палочки стеклянные, склянки БПК, пробирки и склянки колориметрические, стаканчики, цилиндр для определения прозрачности и др.
- Приборы контроля воды: pH-метр pH-410, кондуктометр DIST-2, набор-укладка для фотоколориметрирования Экотест-2020-К (в согласованной модификации).
- Контрольные шкалы и образцы для визуального колориметрирования и титрования, водозащищенные: «Алюминий», «Аммоний», «Железо», «Мутность и прозрачность» (образец шрифта), «Нитрат-ион», «Нитрит-ион», «рН», «Фосфат-ион», «Фторид-ион», «Цветность» и др.
- Средства защиты: защитные перчатки, защитные очки.
- Ящик-укладка для хранения, переноски и эксплуатации. Некоторые модификации комплектуются дополнительными модулями (тест-комплектами).
- Документация: профессиональное руководство по анализу воды, карты-инструкции для удобного использования оператором печатных материалов при анализе, паспорт на лабораторию, паспорта на приборы, опись комплектности укладки.
Наряду с документацией, изделия в составе содержат комплект файлов на CD в формате PDF.
Состав поставляемых лабораторий может быть расширен тест-комплектами для контроля питьевой, природной и сточной воды, приборами контроля воды, а также специальной комплектации по пожеланиям заказчика (для некоторых модификаций).
Дополнительно в состав поставляемого изделия, по согласованию с потребителем, могут включаться другие приборы и тест-комплекты, вспомогательное и др. оборудование (приведено в таблице 2 вкладки «Характеристики»).

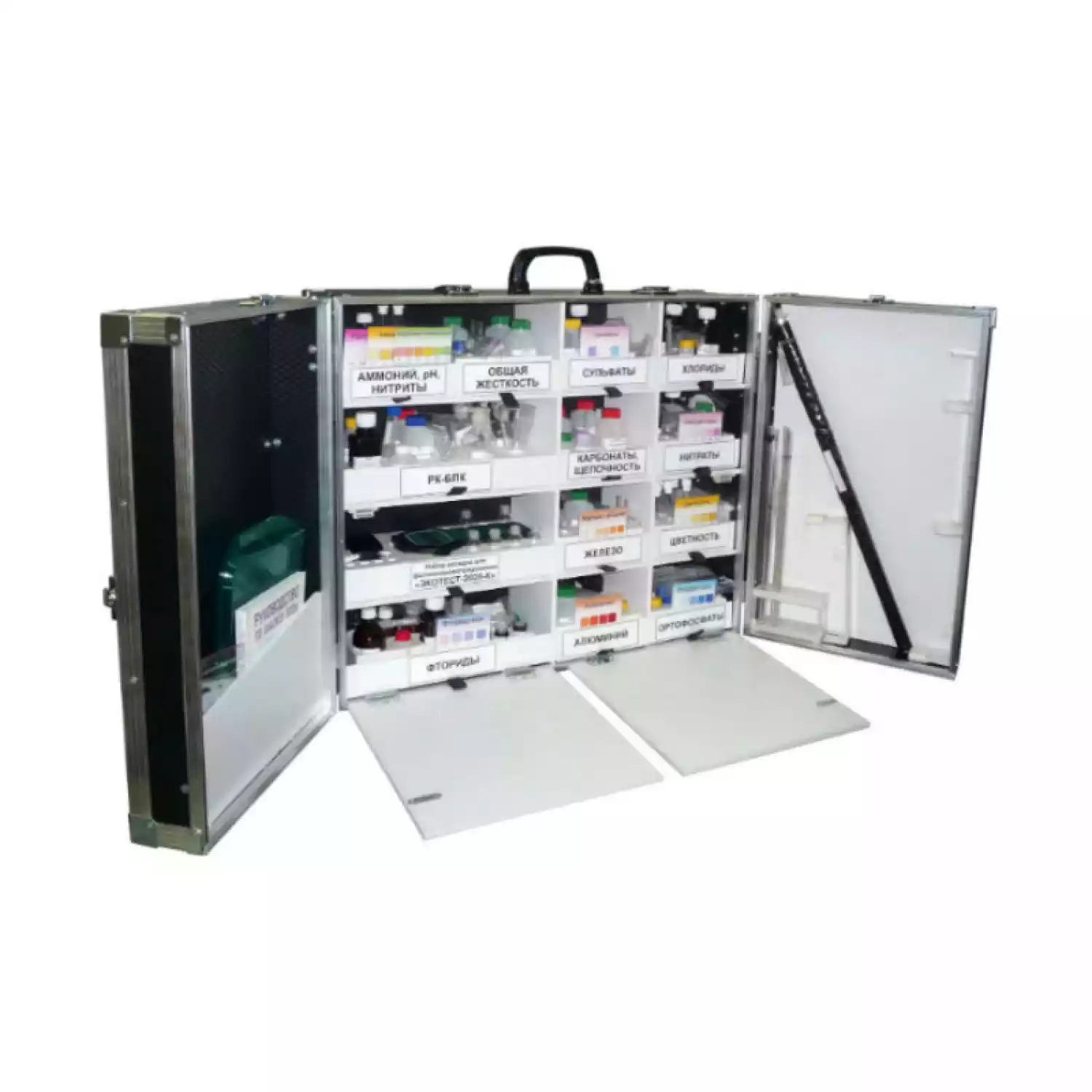

КОНСТРУКЦИЯ И УКЛАДКА
Универсальная многосекционная настольная укладка типа «кейс-бокс» образует удобное рабочее место оператора и позволяет эффективно работать с лабораторией.
Лаборатория НКВ-12 легко разворачивается и применяется в лабораторных и полевых условиях.
Укладка имеет жёсткий водозащищённый корпус и оборудована замками-застёжками, ручками для переноски.
Пипетки и др. посуда, а также документация размещена в соответствующих секциях.
Укладка лаборатории сформирована по модульно-секционному принципу.
Каждый модуль имеет название и расположен в секции, где присутствует все необходимое для анализа по данному показателю.
Комплектующие лабораторию НКВ-12 склянки с реагентами и растворами, посуда, оборудование и другие средства оснащения размещены в водостойких ложементах, легко извлекаемых из укладки и размещаемых оператором на одном из откидывающихся столиков.
Укладка укомплектована стойками-штативами: две для титрования и одна – для размещения цилиндра при определении мутности.
Стойки устанавливаются в петлю на нижней части опущенного столика, образуя удобное рабочее место оператора с лёгким доступом к комплектующим элементам и посуде.
Для удобства работы с градуированными пипетками предусмотрено использование установок для титрования с гибкими соединениями пипеток со шприцами-дозаторами, закреплёнными в стойках-штативах.
Основная укладка дополняется модулями, предусмотренными в заказанной модификации (таблица 1).
Средства дополнительной комплектации (см. таблицу 2) уложены отдельно от базовой укладки.
ПОСТАВКА
При выпуске из производства лаборатории НКВ-12 проходят внутрилабораторный контроль и техническую приёмку.
Прошедшие приемку изделия заверяются печатью производителя (ЗАО «Крисмас+»).
Потребителю изделия поступают в опечатанном виде.
Расчётными методами, с использованием результатов анализов, полученных экспериментально (в таблице 1 не указаны) определяются: карбонатная жесткость (сумма ионов CO32– и HCO3–), магний (Mg2+), натрий и калий (Na+ + K+), сухой остаток.
Удобство и портативность при выполнении анализов обеспечиваются: применением реагентов оптимизированного состава для упрощенной и ускоренной их дозировки; минимизацией проб воды для анализа; использованием современных удобных принадлежностей, посуды (в т.ч. средств дозировки растворов и проб), оборудования.
Унификация и стандартизация при анализе обеспечиваются путем использования технологий анализа (методов, реагентных систем, операций, оснащения), являющихся типовыми для большинства действующих нормативных документов (ПНД Ф, РД, МИ) и профессиональных руководств.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ НКВ-12.1П:
| НКВ-12.1П (Вода природная, водоподготовка), артикул 3.121.1 |
|
| Определяемый показатель, 23 шт. |
НТД/метод |
Диапазон определяемой концентрации |
Объём пробы, мл |
|
| |
| Алюминий (Аl3+) |
ГОСТ 18165
ПНД Ф 14.1:2:4.166-2000
МВИ-06-151-12
|
0-0,5-2,0-6,0 мг/л (ВК)
0,15-1,0 мг/л (ФМ, 525 нм)
|
10 |
|
| Аммоний (NH4+) (азот аммонийный) |
ГОСТ 33045-2014
ПНД Ф 14.1:2:4.262-10
МВИ-04-148-10
|
0-1,0-2,6-5,0-7,0 мг/л (ВК)
0,2-4,0 мг/л (ФМ, 430 нм)
|
5 |
|
| Биохимическое потребление кислорода (БПК) |
ПНД Ф 14.1:2:3:4.123-9
ИСО 5815
|
1-11 мгО/л |
500 |
|
| Водородный показатель (pH) |
– |
4,5-5,0-5,5-6,0-6,5-7,0-7,5-8,0-8,5-9,0-10,0-11,0 ед. pH |
5 |
|
| Водородный показатель (pH) (рН-410) |
ПНД Ф 14.1:2:3:4.121-97 |
0-12 ед. рН (ПМ) |
25 |
|
| Гидрокарбонат (HCO3–) |
ГОСТ Р 52963
ПНД Ф14.1:2.245-07
РД 52.24.493-2006
|
30-1200 мг/л |
10 |
|
| Железо общее (сумма Fe2+ и Fe3+) |
ГОСТ 4011
ПНД Ф 14.1:2:4.259-2010
МВИ-01-190-09
|
0-0,1-0,3-0,7-1,0-1,5 мг/л (ВК)
0,05-2,0 мг/л (ФМ, 502 нм)
|
10 |
|
| Жёсткость общая (сумма эквивалентов катионов Ca2+ и Mg2+) |
ГОСТ Р 52407-2005
РД 52.24.395-2007
|
0,5-10 °Ж (ммоль/л экв.) |
10-250 |
|
| Карбонат (CO32–) |
ГОСТ 31957
ПНД Ф14.1:2.245-07
РД 52.24.493-2006
|
30-1200 мг/л |
10 |
|
| Кислород растворенный |
ПНД Ф 14.1:2.101-97 (2004)
РД 52.24.419-95
|
1,0-15,0 мгО/л |
200 |
|
| Кремний (кремнекислота) |
ПНД Ф 14.1:2.215-06
РД 52.24.433-2005
РД 52.24.432-2005
|
0-3,0-10-30 (ВК)
0,3-20 (ФМ, 410 нм)
0-0,2-0,5-1,0-2,0 мг/л (ВК)
0,1-2,0 (ФМ, 815)
|
10 |
|
| Марганец |
ПНД Ф 14.1:2.103-97
РД 52.24.467-2008
ИСО 6333
|
0-0,5-1,0-3,0-5,0-10 мг/л (ВК)
0,1-5,0 мг/л (ФМ, 470 нм)
|
10 |
|
| Мутность |
ГОСТ 3351-74
ИСО 7027
|
0,6-30,2 мг/л по каолину
1-52 ЕМФ
|
350 |
|
| Нитрат (NO3–) |
РД 52.24.380 |
0-5,0-15-45-90 мг/л |
3 |
|
| Нитрит (NO2–) |
МВИ-10–149–14
ГОСТ 4192
|
0-0,02-0,1-0,5-2,0 мг/л (ВК)
0,04-2,0 мг/л (ФМ, 525 нм)
|
5 |
|
| Прозрачность, см |
ГОСТ 3351-74
ИСО 7027
|
60-1 см |
350 |
|
| Сульфат (SO42–) |
ПНД Ф 14.1:2.107-97 (2004)
МВИ–15–142а–12
|
30-300 мг/л и более |
2,5 |
|
| Удельная электропроводность (солесодержание) кондуктометром DIST-2 |
– |
0-10000 мг/л |
100 |
|
| Фосфаты (орто-), мг/л (суммарная концентрация ионов H2PO4—, HPO42-, PO43- и H3PO4) |
ПНД Ф 14.1:2.112-97 (2011)
ИСО 6878
МВИ–05–240–10
|
0-0,5-1,0-3,5-7,0 мг/л (ВК)
0,1-3,5 мг/л (ФМ, 660 нм)
|
10 |
|
| Фосфаты (поли-) и эфиры фосфорной кислоты, мг/л |
РД 52.24.382-2006
МВИ-05-240-10
|
0-0,5-1,0-3,5-7,0 мг/л (ВК)
0,1-3,5 мг/л (ФМ, 660 нм)
|
50 |
|
| Хлорид (Cl—) |
ПНД Ф 14.1:2.96-97
ИСО 9297
МВИ–02–144–09
|
10-1200 мг/л |
1-50 |
|
| ХПК (окисляемость перманганатная) |
ПНД Ф 14.2:4.154-99
ИСО 8467
|
0,5-100 мг/л |
50 |
|
| Цветность |
МВИ-10-157-13
ГОСТ 31868
ПНД Ф 14.1:2:4.207-04
|
0-30-100-300-1000 град. цветности (ВК, плёночная шкала)
0-10-20-30-40-60-100-300-500 град. цветности (ВК, модельные эталонные растворы)
10-200 град. цветности (ФМ, 400 нм)
|
12-50 |
|
| Щёлочность, свободная и общая, ммоль/л экв. |
ГОСТ Р 52963
ПНД Ф14.1:2.245-07
РД 52.24.493-2006
|
0,6-10 мг/л и более |
10 |
|
Расчетными методами, с использованием результатов анализов, полученных экспериментально (в таблице не указаны) определяются: карбонатная жесткость (сумма ионов CO32– и HCO3–), магний (Mg2+), натрий и калий (Na+ + K+), сухой остаток.
КОМПЛЕКТ ПОСТАВКИ НКВ-12.1П:

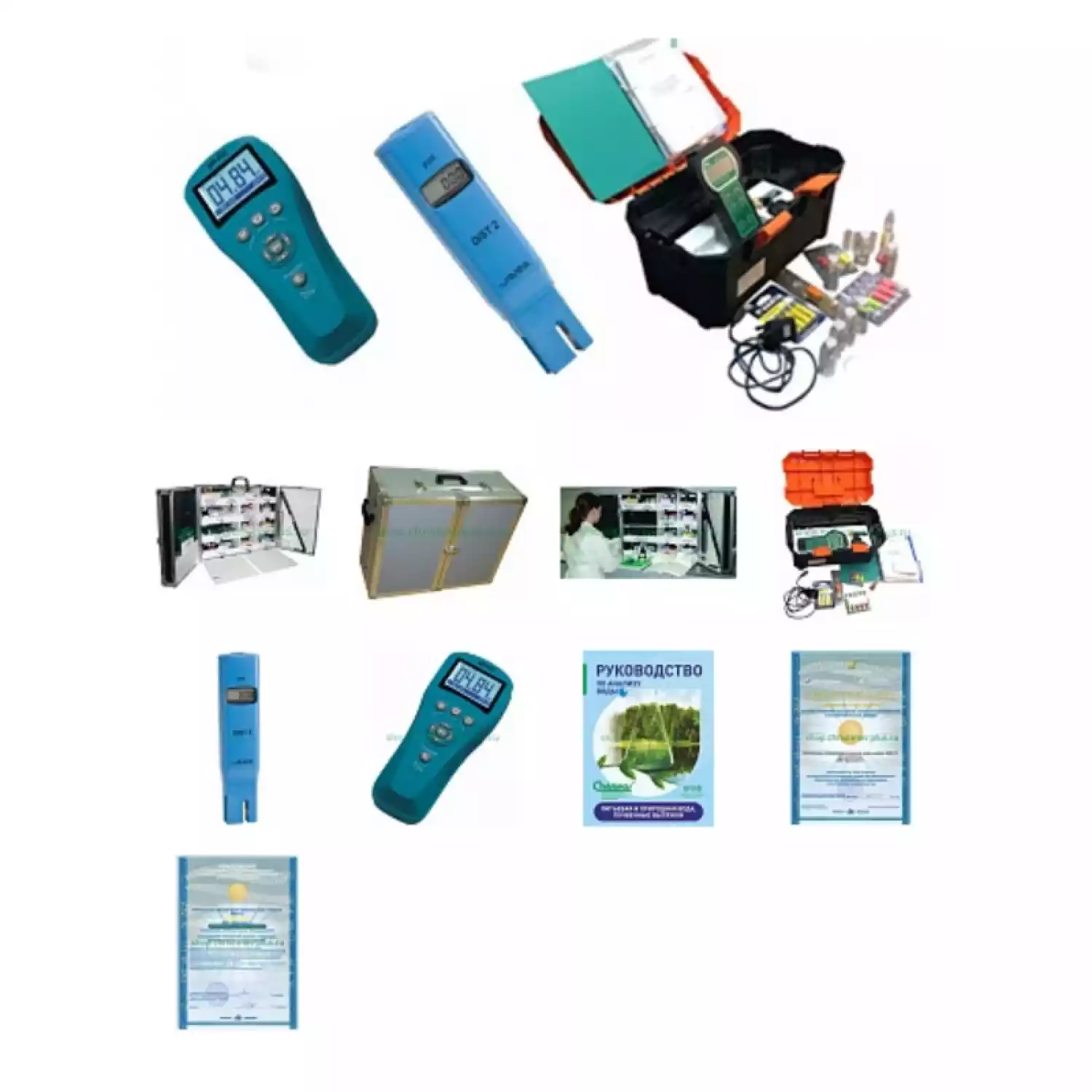

В состав НКВ-12.1П (дополнительно к НКВ-12.1) включены приборы: кондуктометр DIST-2, рН-метр рН-410 и набор-укладка для фотоколориметрирования Экотест-2020-К, что позволяет выполнять анализ более точно, в соответствии с требованиями действующих нормативных документов.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
|
Артикул
|
Средства дополнительной комплектации лабораторий НКВ-12 |
|
–
|
Тест-комплекты, портативные лаборатории |
|
3.300
|
Набор-укладка для фотоколориметрирования Экотест-2020-К
(измерение оптической плотности проб и концентраций при фотоколориметрировании)
|
|
–
|
Кондуктометр DIST-2 (измерение удельной электропроводности) |
|
–
|
рН-метр рН-410, универсальный лабораторный прибор с сетевым питанием и встроенным аккумулятором |
|
6.211
|
Набор посуды для химического анализа многофункциональный (колбы мерные и конические, цилиндры, пипетки, стаканы хим., штативы и др. для использования при приготовлении аналитических растворов) |
|
3.253
|
Набор посуды для экстракции (делительные воронки, флаконы и др.) |
|
6.260
|
Набор для консервации проб |
