Настольная лаборатория анализа воды НКВ-12

Настольная лаборатория анализа воды модели НКВ-12 (базовая модификация) предназначена для анализа питьевой и природной воды (воды водоёмов хозяйственно-бытового, культурно-бытового назначения, поверхностных водоисточников и т.п.) по 20 важнейшим показателям. Данная модификация допускает изменение состава при заказе на основе пожеланий потребителя (согласованную специальную комплектацию).

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ НКВ-12

Лаборатория НКВ-12 – вариант полевых лабораторий, характеризующийся максимальной универсальностью: она применима в передвижных (мобильных) и полевых условиях, а также в настольном варианте в условиях лабораторий. Позволяет выполнять анализ воды, общая минерализация которой не превышает 3 г/л.

НКВ-12 предназначена для определения показателей качества воды и состава водных вытяжек при полевом контроле качества воды; для контроля качества воды при разведке водоисточников, эксплуатации разнообразных инженерных установок и систем кондиционирования и очистки воды; при гидрологическом мониторинге, инженерно-геологических изысканиях, оценке агрессивности грунтовых вод и др.

Благодаря простоте и удобству работы, а также полноте и наглядности изложения процедур анализа в руководстве, лаборатории НКВ-12 находят широкое применение в различных областях деятельности.

НКВ-12: МЕТОДЫ ОПРЕДЕЛЕНИЯ ПОКАЗАТЕЛЕЙ КАЧЕСТВА ВОДЫ

Используемые методы: титриметрический, визуально-колориметрический, фотоколориметрический, кондуктометрический, потенциометрический, органолептический. Характеристики почвенных вытяжек (водных, солевых) определяются путем их анализа с помощью методов, используемых для анализа соответствующих компонентов в воде.

Расчетными методами, с использованием результатов анализов, полученных экспериментально (в таблице не указаны) определяются: карбонатная жесткость (сумма ионов CO₃^2– и HCO₃^–), магний (Mg²⁺), натрий и калий (Na⁺ + K⁺), сухой остаток.

Методы гидрохимического анализа, реализованные в лабораториях НКВ-12, соответствуют методикам выполнения измерений (МВИ), согласующимся с действующими нормативными документами.

Удобство и портативность при выполнении анализов обеспечиваются: применением аналитических растворов модифицированного состава для упрощенной и ускоренной их дозировки; применением составов рецептур и посуды, позволяющих минимизировать пробы; использованием современных удобных принадлежностей, посуды, специального оборудования (в том числе портативных средств дозировки растворов и проб).

Унификация и стандартизация при измерениях обеспечивается путем использования методов, операций и технологий анализа, являющихся типовыми для большинства действующих нормативных документов (ПНД Ф, РД, МВИ).

Разноуровневые методы при определении показателей состоят в сочетании возможности быстрого количественного анализа (химических измерений) по МВИ и сигнального экспресс-анализа. Так, при колориметрическом анализе окрашенные пробы, образующиеся в ходе анализа, колориметрируются визуально с применением пленочных шкал либо фотометрируются с применением полевого фотоколориметра; при титриметрическом анализе для титрования могут использоваться экспресс-пипетки либо стеклянные пипетки (бюретки).

Точность анализа, выполняемого с применением входящих в состав изделия аттестованных методик НКВ-12, сопоставима с точностью аналогичных лабораторных методик выполнения измерений (относительная погрешность до ±25-30%).

Для замены израсходованных химических реактивов и растворов из состава лаборатории поставляется комплект пополнения, в расчете на 100 анализов по каждому определяемому компоненту. Комплект пополнения уложен в специальный ящик и допоставляется по отдельному заказу. Масса комплекта пополнения — не более 5 кг. При необходимости и по согласованию могут быть также специально допоставлены наиболее часто используемые расходные химические реактивы и растворы отдельно от общего комплекта пополнения.

КОНСТРУКЦИЯ И УКЛАДКА НКВ-12

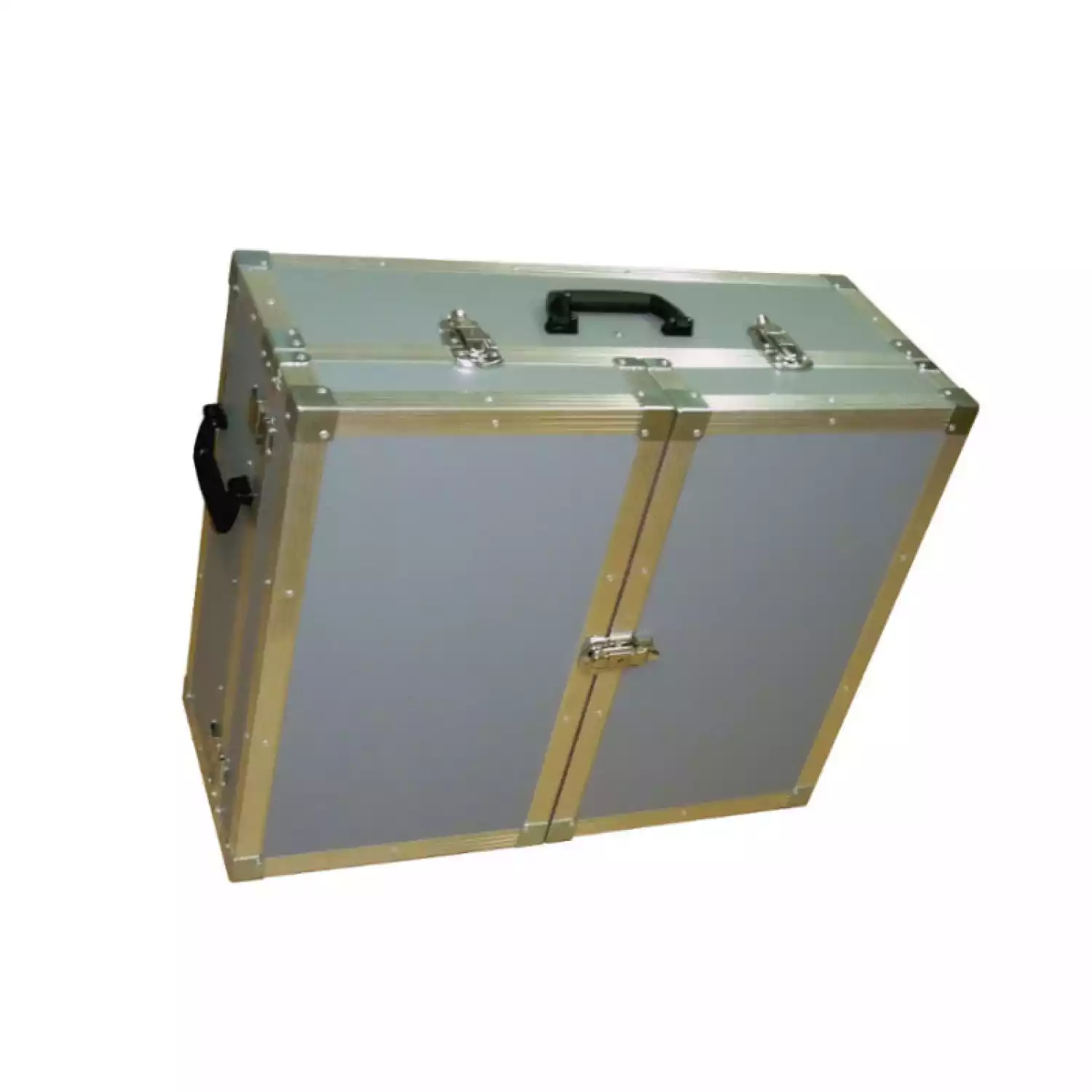

Лаборатория НКВ-12 может легко разворачиваться и применяться в полевых условиях, размещаться на собственных съемных ножках или закрепляться на стене. Укладка имеет жесткий водозащищенный корпус и оборудована замками–застежками, ручками для переноски, ножками и двумя столиками для разворачивания в рабочее положение. Кроме того, укладка обеспечена комплектом крепежа для закрепления лаборатории на стенке (см. рисунок). Делительные воронки, пипетки и др. лабораторная посуда, а также документация размещены в дверцах, открывающихся к оператору и жестко фиксируемых.

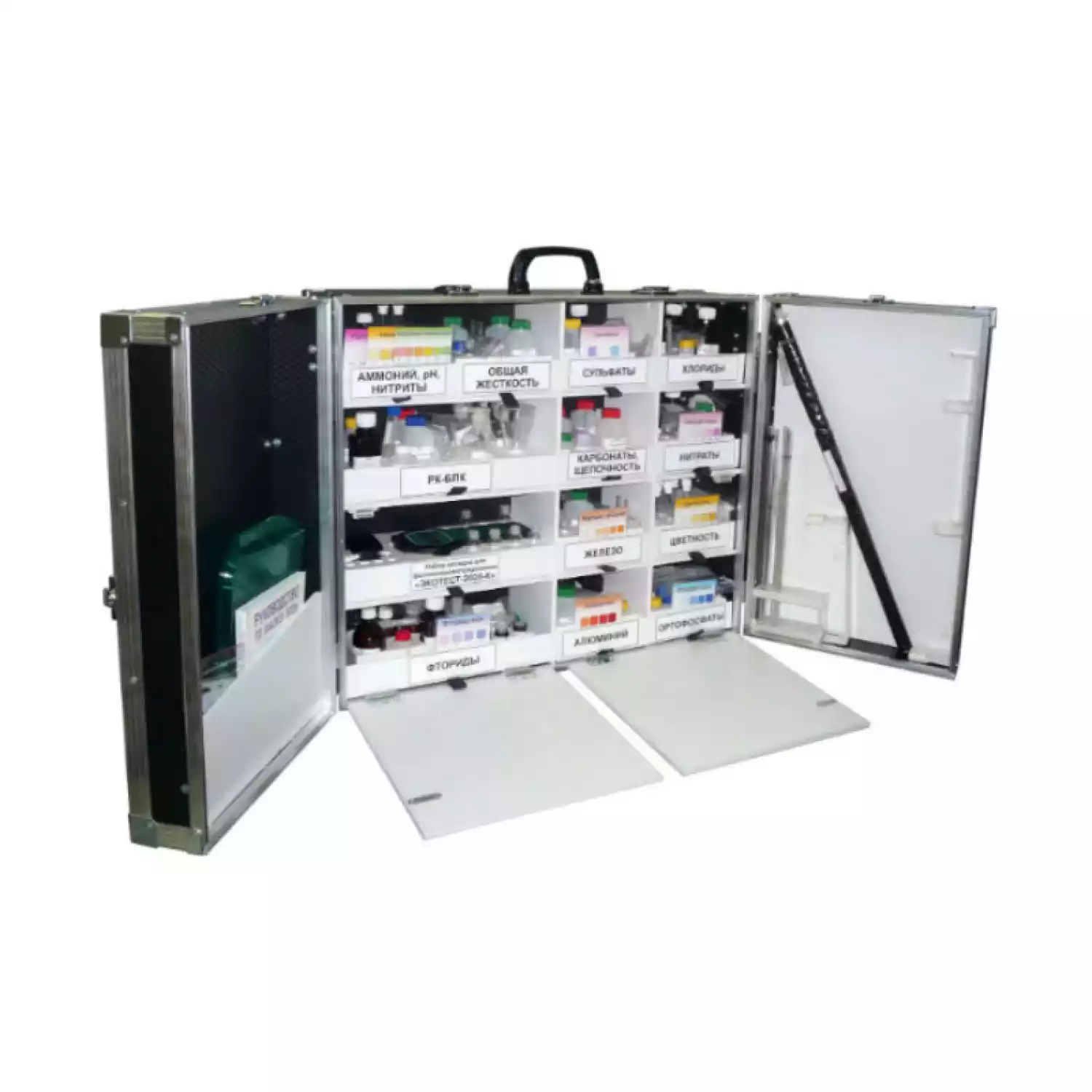

Укладка лаборатории для удобства сформирована по модульному (секционному) принципу. Каждый модуль расположен в своей секции, где присутствует все необходимое для выполнения анализа по данному показателю.

Комплектующие лабораторию НКВ-12 склянки с реактивами и растворами, лабораторная посуда, оборудование и другие средства оснащения размещены в непромокаемых ложементах, легко извлекаемых из укладки и размещаемых оператором на одном из 2 откидывающихся столиков.

Ящик укомплектован двумя стойками-штативами. Один используется при титровании для размещения пипетки, соединенной со шприцем гибкой трубкой, другой – для размещения специальной стеклянной трубки при определении прозрачности. Штатив-стойка устанавливается в рабочем положении вертикально в петлю нижней части опущенного столика, образуя удобное рабочее место оператора с равной доступностью комплектующих элементов. Пипетка на штативе соединена со шприцем гибкой трубкой, которая используется для заполнения пипеток растворами и титрования. Лабораторная посуда частично размещена на внутренней стороне дверцы.

Ящик имеет комплект крепежа для размещения на стене. Крепеж обеспечивает жесткую фиксацию ящика на стене. В комплект крепежа входит скоба для фиксации открытой дверцы к корпусу ящика.

Для удобства работы в прилагаемом паспорте на лабораторию и в развернутом виде на внутренней поверхности дверцы указано местоположение всех комплектующих элементов и их полный перечень.

Средства дополнительной комплектации уложены отдельно от базовой укладки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «НКВ-12»:

ВК — визуально-колориметрический; КМ – кондуктометрический; ПМ – потенциометрический; ТМ – титриметрический; ФК – фотоколориметрический (с полевым фотоколориметром «Экотест-2020»)

Примечание:

Объем пробы для анализа — от 1 до 300 мл.

Продолжительность анализа по каждому показателю — не более 20 мин., производительность — не менее 100 анализов по каждому из показателей.

Срок годности лаборатории НКВ-12 — не менее 1 года при соблюдении условий и сроков хранения растворов и реактивов.

Габаритные размеры ящика универсальной укладки – не более 75×60×26 см, масса (брутто) – не более 25 кг.

КОМПЛЕКТ ПОСТАВКИ «НКВ-12»:

НКВ-12 не содержит сильнодействующих и ядовитых химикатов.

• специальным образом приготовленные аналитические реактивы и растворы: индикаторы, реагенты, буферные смеси, соли, капсулированные химикаты, ГСО и др.;
• средства дозировки реагентов и растворов: откалиброванные экспресс-пипетки, цилиндр мерный, шприц-дозатор и др.;
• материалы и принадлежности: бумага индикаторная и фильтровальная, линейка, ножницы, стойка-штатив для титрования, специальный штатив для пипеток/пробирок, комплект крепежа, трубка гибкая, шпатель;
• посуда стеклянная: определенным образом подготовленные пробирки и склянки колориметрические, стаканчики, цилиндр для определения прозрачности и др.;
• приборы и тест-системы (оговариваются при заказе): полевой фотоколориметр-концентратомер типа «Экотест-2020», кондуктометр типа DIST-2, рН-метр типа рН-410, термометр, комплект разработанных тест-систем (всего 10 наименований);
• контрольные шкалы и образцы для визуального колориметрирования, водозащищенные: «Алюминий», «Аммоний», «Железо», «Кислород», «Мутность и прозрачность» (образец шрифта), «Нитрат-ион», «Нитрит-ион», «рН», «Общая жесткость», «Фосфат-ион», «Фторид-ион», «Цветность»;
• средства защиты: защитные перчатки, защитные очки;
• жесткий и разборный ящик-укладка для хранения, удобной переноски и эксплуатации;
• документация: иллюстрированное руководство по применению с методиками выполнения анализов, паспорт на лабораторию, паспорта на приборы, опись комплектности укладки, сертификаты, указатели расположения элементов.
