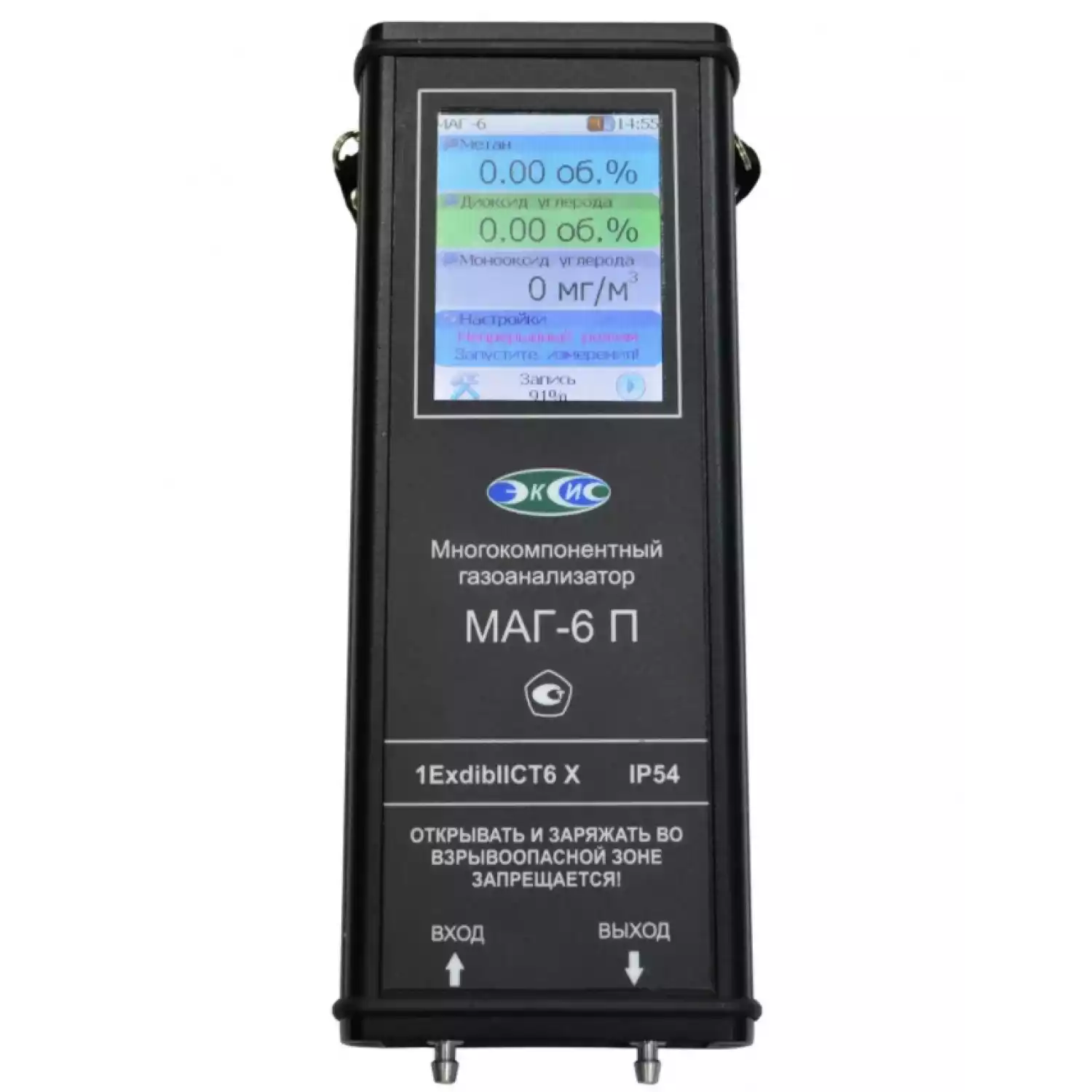

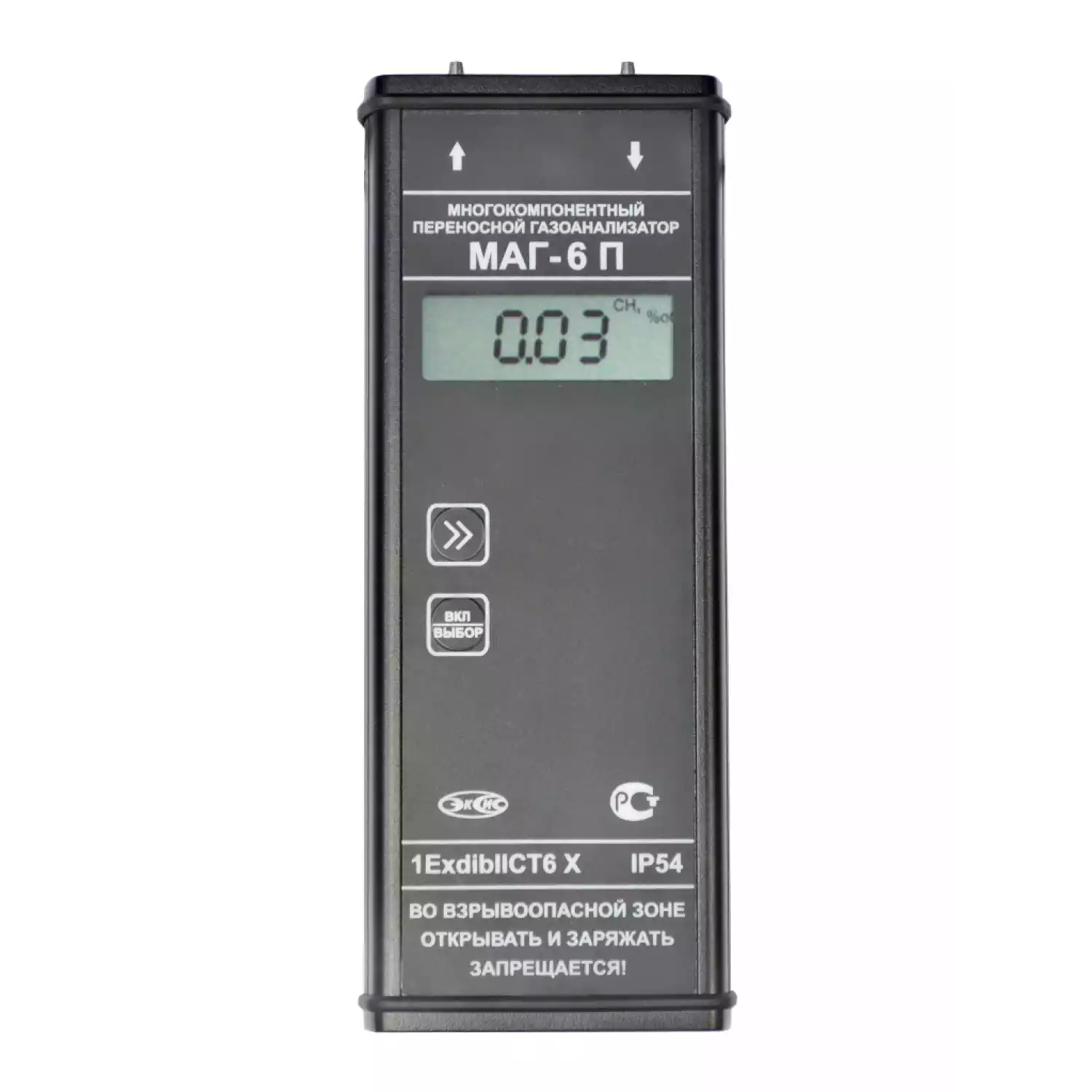

Портативный газоанализатор МАГ-6 П-К на кислород (O2), диоксид углерода (CO2)

Многокомпонентный переносной газоанализатор МАГ-6 П-К предназначен для непрерывного (круглосуточного) измерения и регистрации концентрации до четырех газов одновременно. Многокомпонентный переносной газоанализатор МАГ-6 П-К предназначен для непрерывного измерения и регистрации концентрации кислорода (O2), диоксида углерода (CO2). Газосигнализатор может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.

Модификация газоанализатора МАГ-6 П-К относится к взрывозащищенному оборудованию группы IIc ГОСТ Р 51330.0-99 (МЭК 60079-0-98), выполнена с видом взрывозащиты «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка», имеет уровень взрывозащиты «взрывобезопасная», маркировку взрывозащиты 1ExdibIICT6 X, соответствует ГОСТ Р 51330.0-99 (МЭК 60079-0-98), ГОСТ Р 51330.1-99.1-99 (МЭК 60079-1-98), ГОСТ Р 51330.10-99 (МЭК 60079-11-98) и может устанавливаться во взрывоопасных зонах помещений и наружных установках согласно гл. 7.3. ПУЭ, гл. 3.4. ПЭЭП и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

ПРЕИМУЩЕСТВА МАГ-6П-К (O2, CO2):

• возможность измерения и регистрации концентрации до четырёх газов одновременно;
• взрывозащищенное исполнение прибора в металлическом корпусе;
• жидкокристаллический индикатор;
• наличие встроенного побудителя расхода для прокачки анализируемого газа;
• звуковая и световая сигнализация по двум уровням концентрации каждого из контролируемых газов;
• автономное питание газоанализатора гарантирует длительность непрерывной работы до 8 часов.

ПРИНЦИП РАБОТЫ ГАЗОАНАЛИЗАТОРА МАГ-6 П-К (O2, CO2)

ИНДИКАЦИЯ ИЗМЕРЕНИЙ

Газоанализатор во включённом состоянии с помощью принудительной подачи или встроенного побудителя расхода (при комплектовании микрокомпрессором) производит непрерывный забор газа через штуцер на верхней панели, анализирует данные от встроенных сенсоров и индицирует значение объёмной доли диоксида углерода, кислорода, метана в % и монооксида углерода, аммиака, сероводорода в мг/м3 на индикаторе в зависимости от выбранных типов сенсоров. Интервал опроса встроенных сенсоров составляет около одной секунды.

В качестве чувствительных элементов для определения содержания аммиака, сероводорода, кислорода, монооксида углерода используются электрохимические сенсоры, пропорционально преобразующий парциальное давление газов в ток. В качестве чувствительного элемента объёмной доли метана и диоксида углерода используются оптические инфракрасные сенсоры, принцип работы которого основан на измерении поглощения электромагнитной волны длины специфичной для анализируемого вещества.

РЕГИСТРАЦИЯ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

При необходимости использовать в приборе функцию регистратора следует приобретать его в комплекте с программным обеспечением для компьютера. Данные измерений записываются в энергонезависимую память прибора с определённым периодом. Настойка периода, считывание и просмотр данных осуществляется с помощью программного обеспечения.

ИНТЕРФЕЙС СВЯЗИ

С помощью цифрового интерфейса из прибора могут быть считаны текущие значения измерения, накопленные данные измерений, изменены настройки прибора. Газоанализатор может работать с компьютером или иными контроллерами по интерфейсу RS-232. Скорость обмена настраивается пользователем в пределах от 4800 до 38400 бит/с.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Измерение углекислого газа (CO2): От 0,0 до 1,0 % ±0,02 (об.д.) или От 0,0 до 10,0 % (об.д.) ±0,1 на выбор.
• Диапазон температуры окружающей среды, оС: от — 20 до 40
• Диапазон атмосферного давления, кПа: от 84 до 106
• Диапазон относительной влажности, % (при +25 оС): от 10 до 95
• Время прогрева и выхода прибора в рабочий режим измерений не превышает, с: 5 мин
• Маркировка взрывозащиты: 1ExdibIICT6 X
• Срок службы, не менее, лет: 5 лет на прибор и 2 года на сенсоры
• Размеры (ДхШхВ), мм: 35х85х225
• Рекомендуемый расход анализируемого газа, дм3/мин: От 0,1 до 0,5
• Производительность встроенного побудителя расхода, дм3/мин: От 0,1 до 0,5
• Напряжение питания, В: от 3,3 до 4,4
• Потребляемая мощность Вт: 1,5
• Количество точек автоматической статистики, не менее: до 8000
• Интерфейс связи с компьютером: USB
• Средняя наработка на отказ газоанализатора, ч: 5000
• Номинальное времени установления показаний Т0,9норм сек: от 30 до 60 сек
• Расположение сенсора: Встроенный
• Номер в госреестре СИ: 65219-16
• Страна производитель: Россия
• Измерение кислорода (O2): От 0,0 до 30,0 % ± 0,4 % (об.д.) или от 0,0 до 100,0 % ± 1,0 % (об.д.) на выбор.
• Гарантия: 1 год
• Класс защиты: IP54
• Исполнение: взрывозащищенный
• Дисплей: ЖК
• Взрывозащита: Да

КОМПЛЕКТ ПОСТАВКИ:

• Газоанализатор МАГ-6 П-К
• Руководство по эксплуатации и паспорт
• Методика поверки
• Блок питания для зарядки аккумуляторов *
• Кабель для подключения к компьютеру *
• Чехол *
• Диск с программным обеспечением «MSingle» / «Net Collect Server» *

Примечание: * — поставляются по специальному заказу и в зависимости от варианта исполнения
