Сигнализатор концентрации метана СГШР

Сигнализатор СГШР – это стационарный автоматический прибор непрерывного действия, предназначенный для измерения объемной доли метана в воздухе и выдачи световой и звуковой сигнализации при превышении измеряемой величиной установленных пороговых значений.

Область применения: использование в составе проходческих, очистных комбайнов и компрессорных установок, с обеспечением функции автоматического отключения электроэнергии, подаваемой на комбайны, компрессорные установки и другие шахтные устройства и механизмы, при превышении концентрацией метана пороговых значений.

Принцип действия – термохимический.
Способ забора пробы – диффузионный.

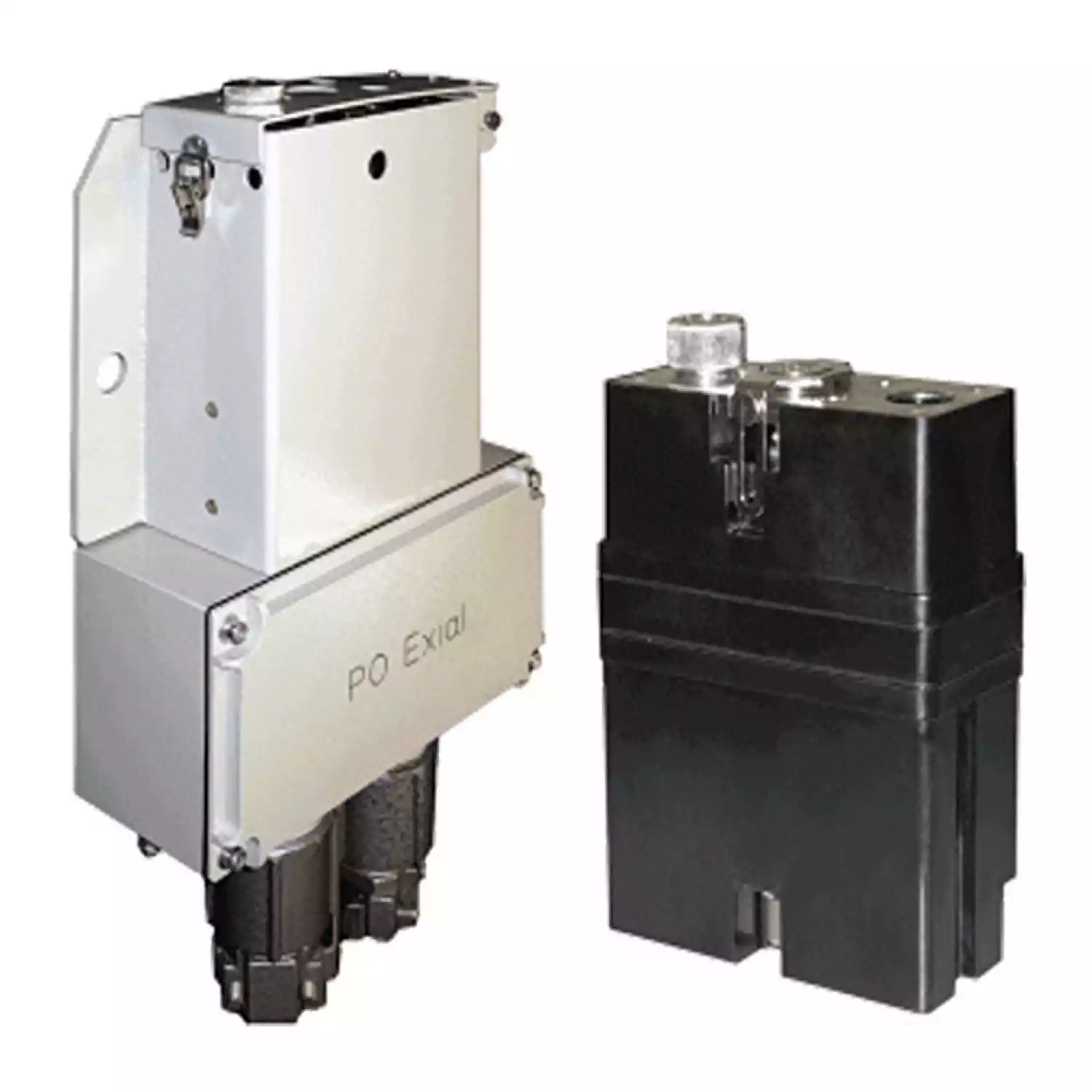

Конструктивно прибор состоит из следующих блоков: блока измерительного, блока аккумуляторов и кожуха защитного.

Выпускаются следующие модификации:

СГШР-01 – с питанием от встроенных аккумуляторов и возможностью их подзарядки от искробезопасного источника постоянного тока с выходным напряжением от 20 до 36 В;
СГШР-02 – с питанием от встроенных аккумуляторов и выходным унифицированным сигналом напряжения (0-1) В или (0,4 – 2,0) В.

Особенности:

относится к рудничному особовзрывобезопасному оборудованию по ГОСТ Р 51330.0-99 (МЭК 60079-0-98); маркировка взрывозащиты:
— Р0 ExiasI – блок измериельный;
— P0 ExiaI X – блок аккумуляторов;
— P0 ExiaI – кожух защитный;
степень защиты от доступа к опасным частям, попадания внутрь твердых предметов и проникновения воды:
— для блока измерительного в сборе с блоком аккумуляторов – IP54;
— для кожуха защитного – IP20;
диапазон рабочих температур – от минус 10 до плюс 50 °С;
время непрерывной работы до разряда аккумуляторной батареи – не менее 30 ч;
выходной унифицированный сигнал напряжения 0-1 В по ГОСТ 26.011-80 или выходной сигнал напряжения 0,4-2,0 В;
время прогрева – не более 5 мин;
время непрерывной работы без применения ручного корректирования – не менее 7 суток;
межповерочный интервал – 1 год;
средний полный срок службы термохимического датчика (ТХД) (в нормальных условиях) – 2 года;
гарантийный срок эксплуатации с даты отгрузки потребителю составляет:
— для сигнализатора СГШР – 18 мес.;
— для применяемого в приборе ТХД – 12 мес.

Технические характеристики СГШР:

Характеристики	Значение	Примечание
Диапазон измерения, % об.	от 0 до 2,5	по метану
Стандартная установка порогов, % об.	1-й 2-й 1,5 2,0	Пороги регулируемые в диапазоне от 0,5 до 2,5 % об.
Выходной унифицированный сигнал, В	(0 – 1) или (0,4 — 2)	Устанавливается оператором (для СГШР-02)
Питание, В	От 2,05 до 3,10	Встроенный блок аккумуляторов
Время непрерывной работы без подзарядки, ч, не менее	30
Время прогрева, мин, не более	5
Время срабатывания сигнализации «порог 2» , с, не более	0,8 2	При концентрации метана не менее 50 % об. При скорости нарастания метана 0,5 %об./с
Уровень звукового давления, дБ, не менее	75	На расстоянии 1 м
Время непрерывной работы без ручной корректировки, сут, не менее	7
Основная абсолютная погрешность, % об., не более	±0,2
Температура окружающей среды, °С	от –10 до + 50
Габаритные размеры, мм, не более — блок измерительный — блок аккумуляторов — кожух защитный	55х115х105 55х115х85 80х175х350	Масса, кг, не более: 0,35 0,65 12
Срок службы прибора, лет, не менее для датчика	8 2	при отсутствии в контролируемой атмосфере каталитических ядов

Комплект поставки СГШР:

сигнализатор СГШР,
техническая документация,
ведомость ЗИП,
комплект ЗИП.
