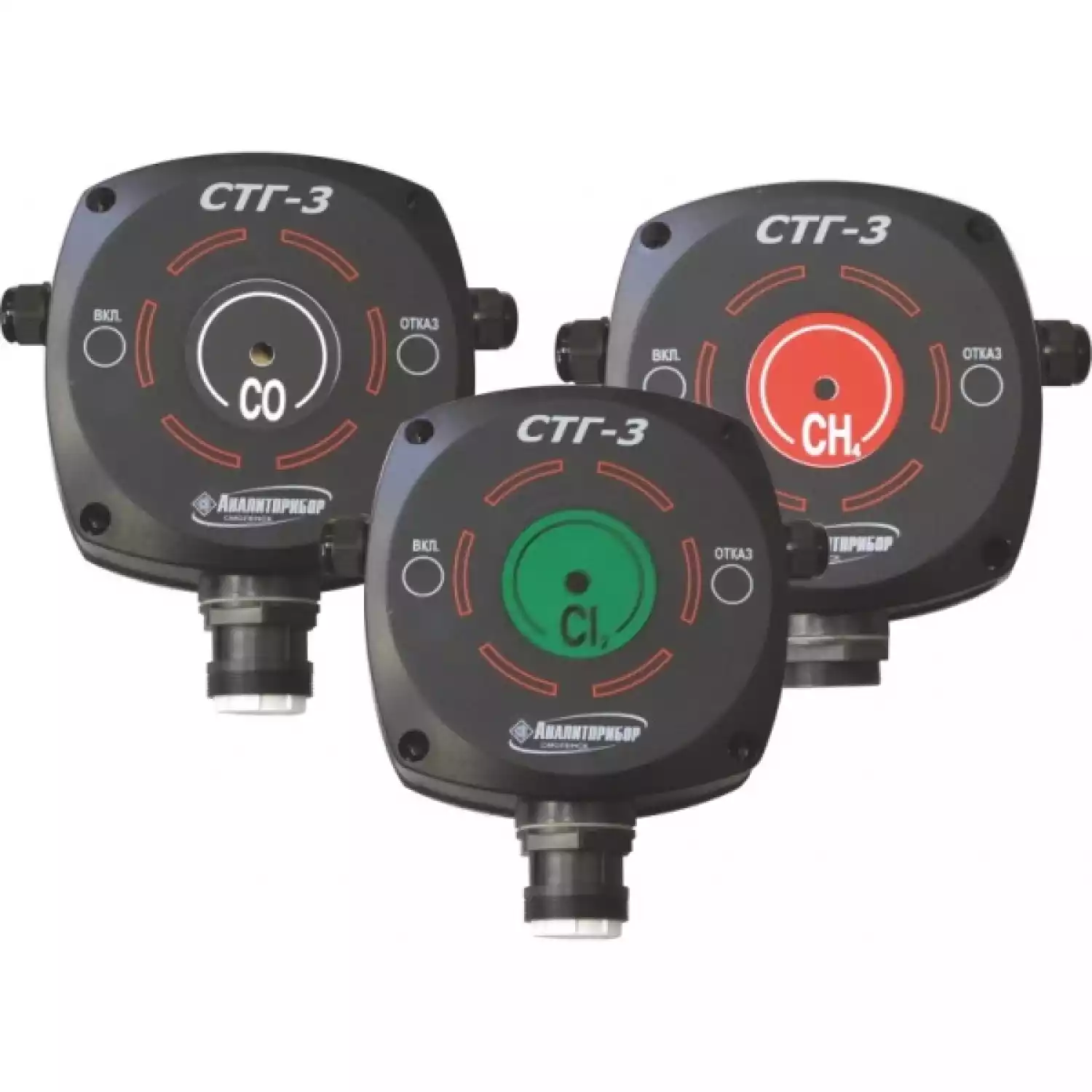

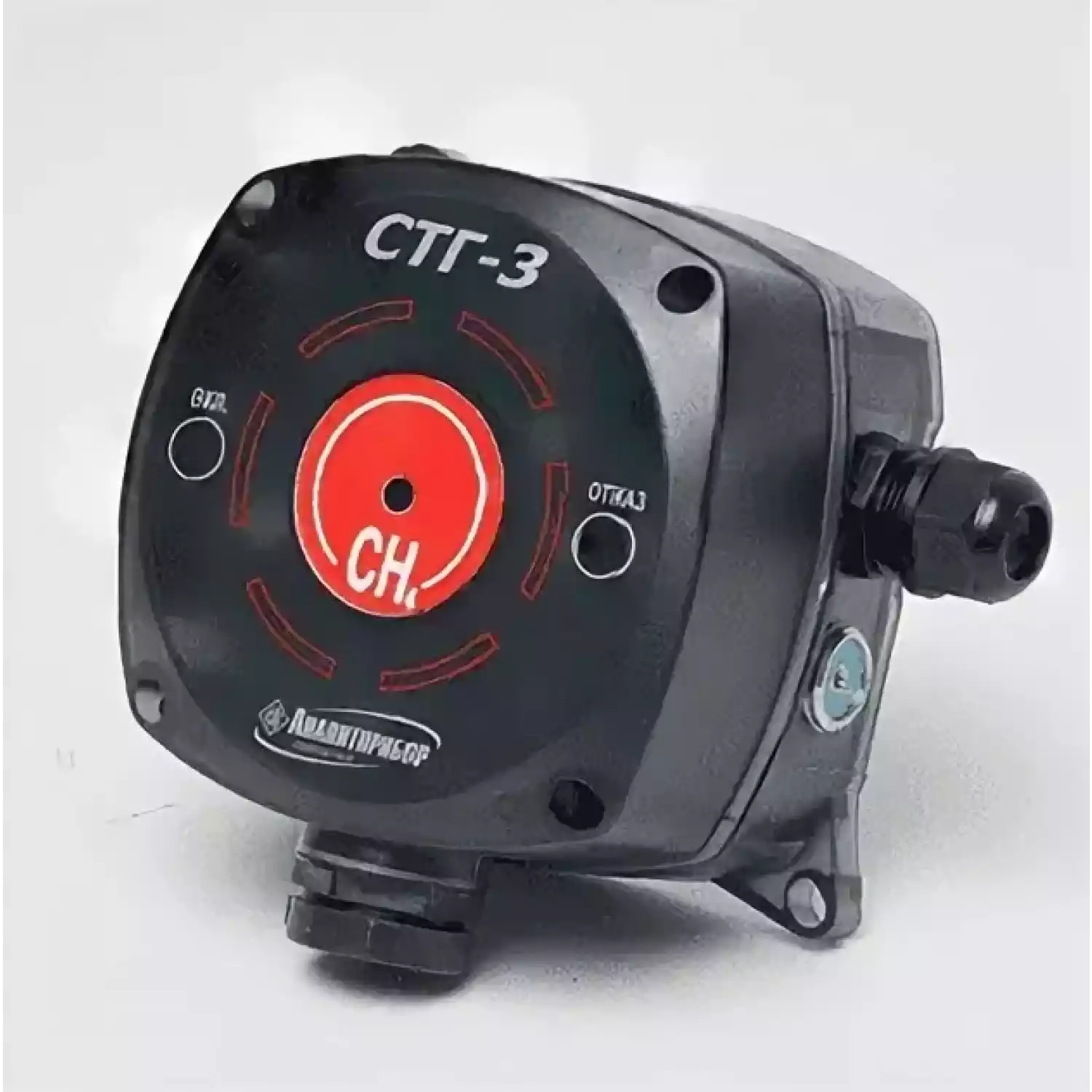

Сигнализатор загазованности СТГ-3

Сигнализаторы СТГ-3 предназначены для выдачи звуковой и световой сигнализации о превышении установленных пороговых значений массовой концентрации вредных веществ (СО, H2S, SJ2, Cl2, NH3, NO2, HCl), объемной доли кислорода (О2), горючих газов (природного ГОСТ 5542-87 и сжиженного ГОСТ 20448-90) в воздухе рабочей зоны.

Области применения:

контроль атмосферы промышленных и коммунально-бытовых помещений, оборудованных системами отопления, холодильных установок, гаражей и автопаркингов, предприятий теплоэнергетики, коллекторов и тоннелей;
горводоканалы и другие промышленные объекты, где возможны утечки токсичных и горючих газов.

Принцип действия — электрохимический или термохимический.

Тип газоанализаторов — стационарный.

Способ забора пробы — диффузионный.

Режим работы — непрерывный.

Отличительные особенности:

сокращение количества кабельных линий связи;
шлейфовое соединение датчиков (4-х проводная линия для 2-х пороговых систем, 3-х проводная для однопороговых);
возможность одновременного контроля токсичных и горючих газов в произвольной комбинации;
возможность подключения на один шлейф к БПС-3 до 16 датчиков на ДВК или 30 датчиков на ПДК рабочей зоны или комбинация датчиков (рассчитывается по потребляемой мощности);
длина линии связи до 1000 м;
возможность передачи информации о концентрации контролируемых газов по Rs485 с адресным указанием датчика для СТГ-3-И;
световая (для всех) и звуковая (для модификации СТГ-3-И) сигнализация по месту установки датчиков;
высокая степень защиты от пыли и влаги IP65;
возможность демонтажа датчика без нарушения целостности шлейфа;
средний срок службы датчика не менее 3 лет;
коробки соединительные КСГ и КСГИ позволяют, не производя демонтажа сигнализаторов, осуществлять градуировку сигнализаторов при помощи ключа «iButton» по месту их установки;
межкалибровочный интервал работы по ПГС, не менее — 6 месяцев.

Технические характеристики:

Характеристики	Значения
Напряжение питания	от источника постоянного тока с выходным напряжением 10 до 36В или от блока питания и сигнализации БПС-3, БПС-3-И
Потребляемая мощность	СТГ-3-Ех, СТГ-3-И-Ех- 3Вт, остальные 2Вт
Способ передачи данных о загазованности	для СТГ-3-И: посредством RS485 (протокол Modbus) для СТГ-3: посредством оптоэлектронного реле на каждый из порогов (40В, 0,2А)
Диапазон температуры окружающей среды	От -40 ^ºС до +50^ºС От -20 ^ºС до +50^ºС (для модификаций СТГ-3-О₂, СТГ-3-И-О₂)
Степень защиты от влаги и пыли	IP65 (в сборе с соединительной коробкой)
Звуковая сигнализация (только для СТГ-3-И)	85Дб
Габаритные размеры, масса	200мм135мм180мм, 0,8кг
Длина линии связи	до 1000м
Кабель для монтажа	Для СТГ-3-ХХ: КВВГЭ 41,5 (или аналогичный с наружным диаметром от 9 до 14мм) Для СТГ-3-И-ХХ: МКЭШВ 22*1,5 (или аналогичный с наружным диаметром от 9 до 14мм)
Срок службы датчика	3 года
Межкалибровочный интервал	6 месяцев
Межповерочный интервал	12 месяцев

Дополнительные технические характеристики:

Наименование	Контро-лируемый компонент	Диапазон измерения, мг/м3	Порог 1, мг/м3	Порог 2, мг/м3	Участок диапазона измерений	Предел допускаемой основной погрешности	Время срабатывания сигн-ии, с	Время прогрева, мин
СТГ-3-СО СТГ-3-И-СО	СО	0 – 200	20	100	0 – 20	Dд= ± 5 мг/м³	30	30
					20 – 200	dд= ± 25 %
СТГ-3-H₂S СТГ-3-И-H₂S	H₂S	0 – 40	10	40	0 –10	Dд= ± 2 мг/м³	30
					10 – 40	Dд= ± (2+0,25(Свх-10)) мг/м³
СТГ-3-SO₂ СТГ-3-И-SO₂	SO₂	0 – 20	10	20	0 – 10	Dд= ± 2 мг/м³	30
					10 – 20	dд= ± (2+0,25(Свх-10)) мг/м³
СТГ-3-Cl₂ СТГ-3-И-Cl₂	Cl₂	0 – 25	1	5	0 – 1	Dд= ± 0,25 мг/м³	30
					1 – 25	dд= ± 25 %
СТГ-3-NH₃-20 СТГ-3-И-NH₃-20	NH₃	0 – 600	20	60	0 – 600	Dд= ± 5 мг/м³	60
СТГ-3-NH₃-500 СТГ-3-И-NH₃-500		200 – 2000	—	500	200 – 2000	dд= ± 25 %
СТГ-3-O₂ СТГ-3-И-O₂	O₂	0 – 30 %об	18 %об	23%об	0 – 30	Dд= ± 0,9 %об.	30
СТГ-3-NO₂ СТГ-3-И-NO₂	NO₂	0 – 10	2	10	0 – 2	Dд= ± 0,5 мг/м³	30
					2 – 10	Dд= ± 0,5+0,17(Свх-2)) мг/м³
СТГ-3-HCl СТГ-3-И-HCl	HCl	5 – 30	5	5	5 – 30	dд= ± 25 %	60	60
СТГ-3-Eх СТГ-3-И-Eх	Eх	0 – 50 % НКПР	10	20	0 – 50	Dд= ± 5 %НКПР	15	5
