УКВ укладка-лаборатория полевая войсковая контроля качества воды

Укладка-лаборатория полевого химического контроля качества воды, войсковая УКВ является многофункциональным переносным аналитическим комплексом, сформированным под задачи войскового полевого химического контроля воды.

Лаборатория аналогична разработанной во времена СССР полевой химической лаборатории ПХЛ-54, превосходя ее по многим техническим и эргономическим показателям. Представляет собой ранец с дополнительной укладкой – баулом. Комплектация УКВ может изменяться в зависимости от поставленных аналитических задач и вариантов тактического применения.

УКВ предназначена для оснащения подразделений инженерных войск, войск РХБ защиты, медицинских и специальных подразделений. Позволяет решать задачи войскового полевого химического контроля, разведки водоисточников, контроля качества исходной и очищенной воды при эксплуатации войсковых средств очистки и опреснения воды. Благодаря простоте и удобству работы лаборатория УКВ может использоваться личным составом, прошедшими минимальный курс обучения (инструктаж). В целях подготовки специалистов и сотрудников УКВ может применяться в учебной деятельности.

СОСТАВ И УКЛАДКА УКВ

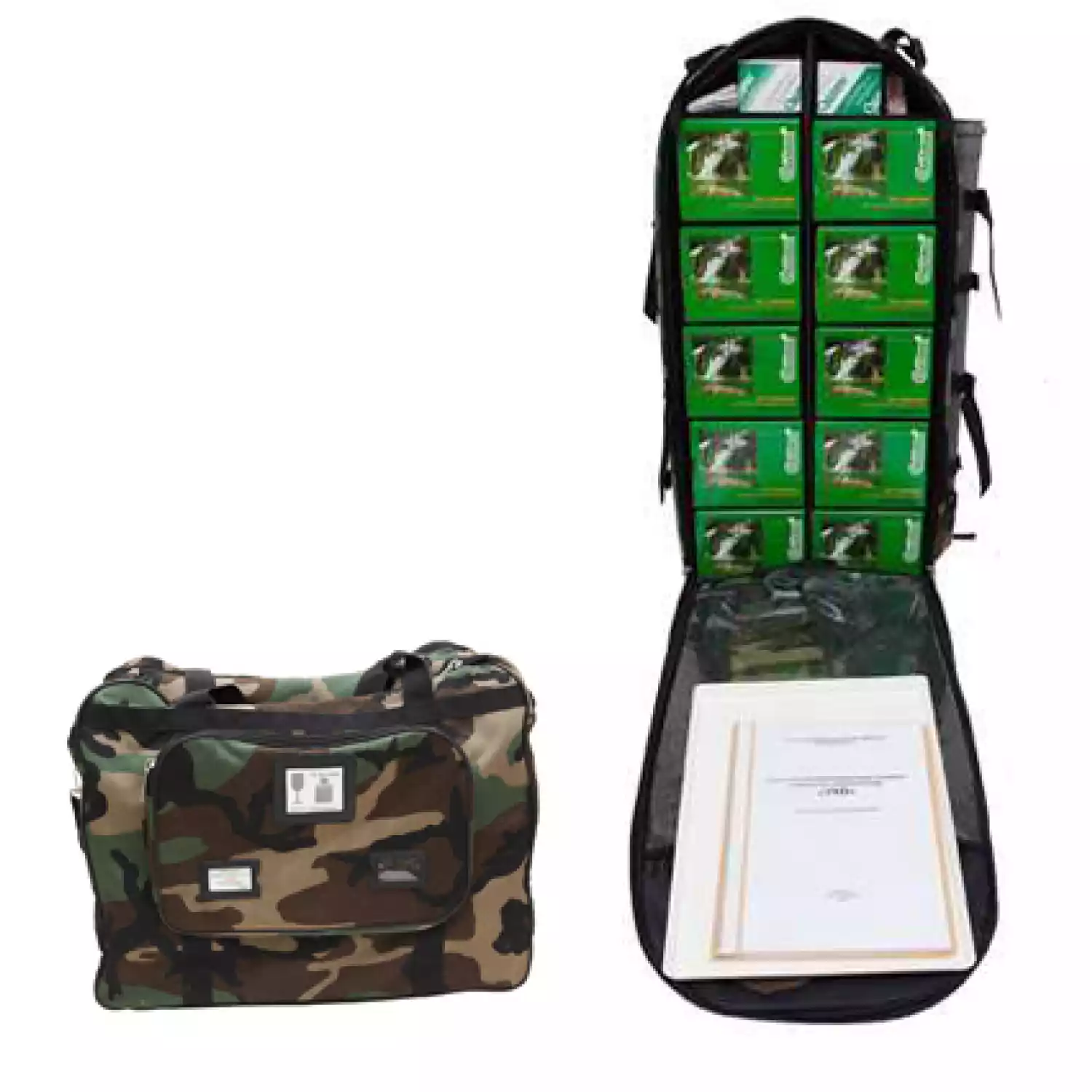

Ранец содержит основные химико-аналитические модули – тест-комплекты габаритными размерами не более 200*200*380 мм, компактные тест-системы, принадлежности для анализа, документацию и конструктивно позволяет организовать рабочее место оператора.

Баул содержит укладочные модули, не размещаемые в ранце, либо которые по тактическому применению не предназначены для полевой работы (остаются в базовом лагере).

УКВ сформирвана по модульному принципу. Каждый модуль представляет собой тест-комплект либо тест-систему и позволяет проводить измерения по одному показателю (группе однородных показателей), имея в составе все необходимое для работы, включая:

готовые к применению аналитические растворы либо реагенты быстрого приготовления;
посуда, средства дозировки, принадлежности, водозащищенные цветные контрольные шкалы;
иллюстрированная инструкция (руководство по применению).

Модули размещены в водостойких контейнерах. Производительность каждого модуля 50–100 анализов по каждому показателю. Предусмотрены комплекты пополнения расходной части – УКВ-КП (взамен израсходованных реактивов, растворов, материалов, тест-систем). По дополнительному заказу потребителя проводится доукомплектование УКВ набором-укладкой для фотоколориметрирования, а также средствами контроля в воде и воздухе различных, не входящих в базовый перечень, токсикантов, а также отравляющих веществ и СДЯВ – всего 23 показателя.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ УКВ

Ранцевая укладка выполнена с учетом особенностей экспедиционной работы: Конструкция ранца: полужесткий каркас, изменяемая внутренняя планировка, откидывающаяся панель-столик, защищенность от дождя и грязи, анатомическая конструкция подвески, поясной ремень, грудная стяжка, чехол (защита от сильного дождя).

Баул выполнен из прочного влагостойкого материала, имеет одно большое отделение и карманы для принадлежностей и документации. Баул переносится за лямки.

Набор-укладка для фотоколориметрирования выполнена на основе портативного фотоколориметра «Экотест-2020(8)», предназначена для целей фотоколориметрирования окрашенных проб (коэффициента пропускания и оптической плотности растворов), образующихся в ходе химического анализа фотометрическими методами.

Используемые методы анализа соответствуют действующим ПНД Ф 14.1…, ГОСТ 24902, ГОСТ 18309, РД 52.24.419-95.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УКВ:

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ УКЛАДКИ УКВ ДЛЯ БАЗОВОГО ВАРИАНТА КОМПЛЕКТАЦИИ:

Характеристика	Значение
Характеристика	Ранец	Баул
Полезный объем, л	70	70 (максим.)
Масса брутто (включая укладку), кг	не более 17	не более 15
Максимальные габаритные размеры (высота×ширина×глубина), мм	800×400× 200	540×320×520
Количество ячеек	10–16	–

ВК – визуально-колориметрический; ВИКХК – войсковой индивидуальный комплект химического контроля; ИПЭ – индикаторный элемент плоский; КЛ – комплект-лаборатория; Т – тестовый; ТД – турбидиметрический; ТК – тест-комплект; ТМ – титриметрический; ТС – тест-система, ФК – фотоколориметрический; Э – экстракционный.

Органолептические
№	Показатель	Наименование модуля (средства)	Ед. изм.	Диапазон определяемых концентраций	Метод анализа	Срок годности, лет, не менее
1.	Водородный показатель (рН)	Тест-комплект «рН»	ед. рН	4,5–5,0–5,5–6,0–6,5–7,0 –8,0–8,5–9,0–10,0–11,0	ВК	2
2.	Железо общее (Fe²⁺ и Fe³⁺)	Тест-комплект «Железо»	мг/л	0,1–0,3–0,7–1,0–1,5 и более (до 30)	ВК	2
		Тест-комплект «Железо»	мг/л	0,08–3,0	ФК	2
		Тест-система «Железо общее»	мг/л	50–400–1000	ВК, Т	2
3	Железо (2) (Fe²⁺)	Тест-система «Железо (2)»	мг/л	3–30–300	ВК, Т	2
4.	Жесткость общая (Ca²⁺ и Mg²⁺)	Тест-комплект «Общая жесткость»	ммоль/л экв.	0,5–20 и более (до 80)	ТМ	2
5.	Медь (Cu²⁺)	ТК «Медь Т»	мг/л	0–1–2–4	ВК	3–5
5.	Медь (Cu²⁺)	Тест-система «Медь»	мг/л	5–30–300–1000	ВК, Т	2
6.	Сульфаты (SO₄^2–)	Тест-комплект «Сульфаты»	мг/л	30–70 и более (до 6000)	ТД	2
7.	Хлориды (Cl^–)	Тест-комплект «Хлориды»	мг/л	4–1200 и более (до 10000)	ТМ	2
8.	Сухой остаток	Тест-комплект «Хлориды»,тест-комплект «Сульфаты»,тест-комплект «Карбонаты», тест-комплект «Общая жесткость»	мг/л	До 2000 и более	Расчетный	–
9.	Мутность	Тест-комплект «Мутность/ Прозрачность»	мг/л	До 1,5 и более (до 600)	По станд. шкале
10.	Прозрачность	Тест-комплект «Мутность/ Прозрачность»	см	1–40	По шрифту	–
11.	Хлор остаточный свободный	Тест-комплект «Активный хлор»	мг/л	0,3 и более (до 100)	ТМ	2
11.	Хлор остаточный свободный	Тест-система «Активный хлор»,	мг/л	1,2–10–100	ВК, Т	2
Токсикологические
12.	Алюминий остаточный (Al³⁺)	Тест-комплект «Алюминий»	мг/л	0,5–2,0–6,0 и более (до 50)	ВК	2
12.	Алюминий остаточный (Al³⁺)	Тест-комплект «Алюминий»	мг/л	0,03–4,0	ФК	2
13	Аммоний (NH₄⁺)	Тест-комплект «Аммоний»	мг/л	0,2–0,7–2,0–3,0 и более (до 20)	ВК	2
13	Аммоний (NH₄⁺)	Тест-комплект «Аммоний»	мг/л	0,1–6,0	ФК	2
14.	Металлы (сумма Zn, Cu, Pb)	Тест-комплект «Металлы»	мкмоль/л	0,1–0,3–0,5–1,0 и более	ВК, Э	2
15.	Нефтепродукты	Тест-комплект «Масло и нефтепродукты»	мг/л	0,5–20	БХ, Э	2
16.	Никель (Ni²⁺)	Тест-система «Никель»	мг/л	10–100–1000	ВК, Т	2
17.	Нитраты (NO₃^–)	Тест-комплект «Нитраты»,	мг/л	5–15–30–50 и более (до 400)	ВК	2
		Тест-комплект «Нитраты»,	мг/л	0,08–2,0	ФК	2
		Тест-система «Нитрат–тест»	мг/л	10–100–1000	ВК, Т	2
18.	Полифосфаты (по РО₄^3–)	Тест-комплект «Фосфаты»	мг/л	0,2–1,0–3,5–7,0 и более	ВК	2
18.	Полифосфаты (по РО₄^3–)	Тест-комплект «Фосфаты»	мг/л	0,03–6,0	ФК	2
19.	Свинец (Pb)	Тест-система «Свинец-ТМ»	мг/л	0,1–3,0	ВК	5
20.	СПАВ (сульфонол)	Тест-комплект «ПАВ-А»	мг/л	0,5–1,0–2,0–5,0	ВК, Э	2
20.	СПАВ (сульфонол)	Тест-комплект «ПАВ-А»	мг/л	0,3–10	ФК, Э	2
21.	Фенолы (сумма легколетучих)	Тест-комплект «Фенолы»	мг/л	0,02–0,5	ВК, Э	2
22.	Формальдегид (СН₂О)	Тест-комплект «Формальдегид»	мг/л	0,05–0,2–0,5–2,0 и более	ВК	2
22.	Формальдегид (СН₂О)	Тест-комплект «Формальдегид»	мг/л	0,03–0,5	ФК
23.	Фтор (F^–)	Тест-комплект «Фториды»	мг/л	0,2–0,7–2,0 и более	ВК	2
ОВ и СДЯВ
24.	ФОВ, иприт сернистый, люизит	ВИКХК (в воде, воздухе, на поверхностях)		ОТТ УН РХБЗ		3
25.	Гидразин (NH₂NH₂)	Тест-комплект «Гидразин»	мг/л	0,05–0,3–1,0	ВК	>2
25.	Гидразин (NH₂NH₂)	Тест-комплект «Гидразин»	мг/л	0,05–1,7	ФК	>2
26.	Мышьяк (As)	Тест-система «Мышьяк-ТМ»	мг/л	0,05–3,0	ВК	2
27.	Цианиды	Тест-система «Цианиды-ТМ»	мг/л	1–500	ВК	5

КОМПЛЕКТ ПОСТАВКИ УКВ:

УКВ ПОСТАВЛЯЕТСЯ В 4-Х МОДИФИКАЦИЯХ:

№ заказа	Модификация	Полный вес, кг, не более	Количество мест в укладке
3.900	УКВ	32	2
3.900.1	УКВ, с укладкой для полевого фотоколориметрирования	35	3
3.900.2	УКВ, с укладкой контроля ОВ и СДЯВ	35	3
3.900.3	УКВ, с укладкой для полевого фотоколориметрирования, с укладкой контроля ОВ и СДЯВ	38	4

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ УКВ:

Укладка средств контроля ОВ и СДЯВ: штатные войсковые средства для контроля воздуха и поверхностей на ОВ, АХОВ, СДЯВ (индикаторные трубки, индикаторные элементы плоские, тест-системы), в комплекте с насосом-пробоотборником и принадлежностями (по дополнительному заказу).
