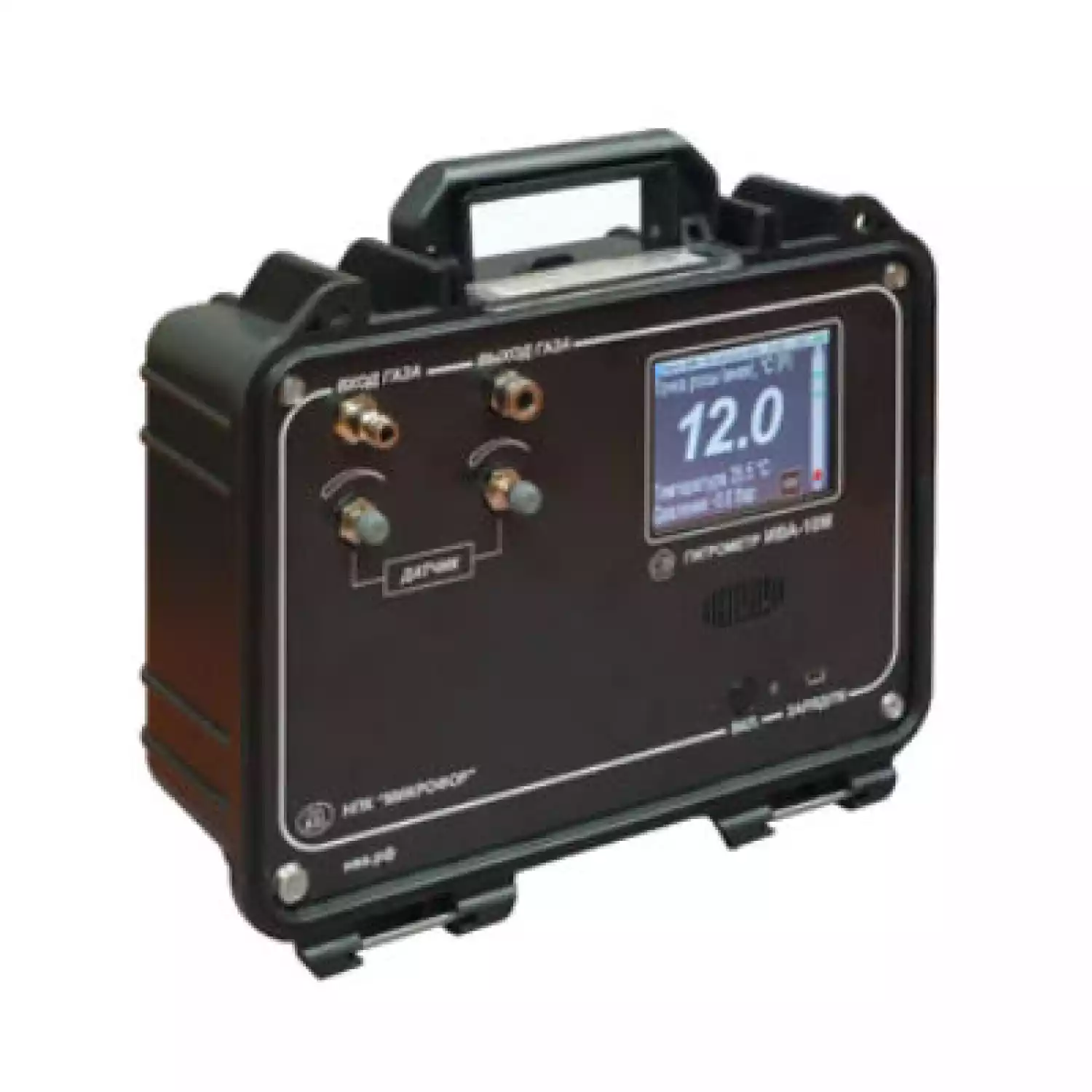

Гигрометр ИВА-10М автономный состоит из корпуса со съемной откидной крышкой (кейса) в котором под лицевой панелью размещены пробоотборное устройство, измерительный преобразователь влажности и температуры, схема обработки сигналов и индикации, аккумулятор.
Работа гигрометра полностью согласуется с документом ГОСТ ИСО 8573-3-2006. Сжатый воздух. Часть 3. Методы контроля влажности.
В гигрометре использован рекомендованный метод определения влажности – «…Измерение электрическим сенсором, основанном на электрической емкости…» (ГОСТ ИСО 8573-3-2006 стр.4, табл.6).
Согласно общим положениям (п.6.1) ГОСТ ИСО 8573-3-2006 пробоотборное устройство позволяет определять точку росы при атмосферном или реальном давлении воздуха. Наличие индикатора расхода и вентилей для регулировки расхода обеспечивает постоянный расход воздуха в пределах допустимых значений.
Используемый метод отбора проб – «Экстракция» (п.6.2.2.2) или «Измерение при сниженном давлении» (п.6.2.2.3).

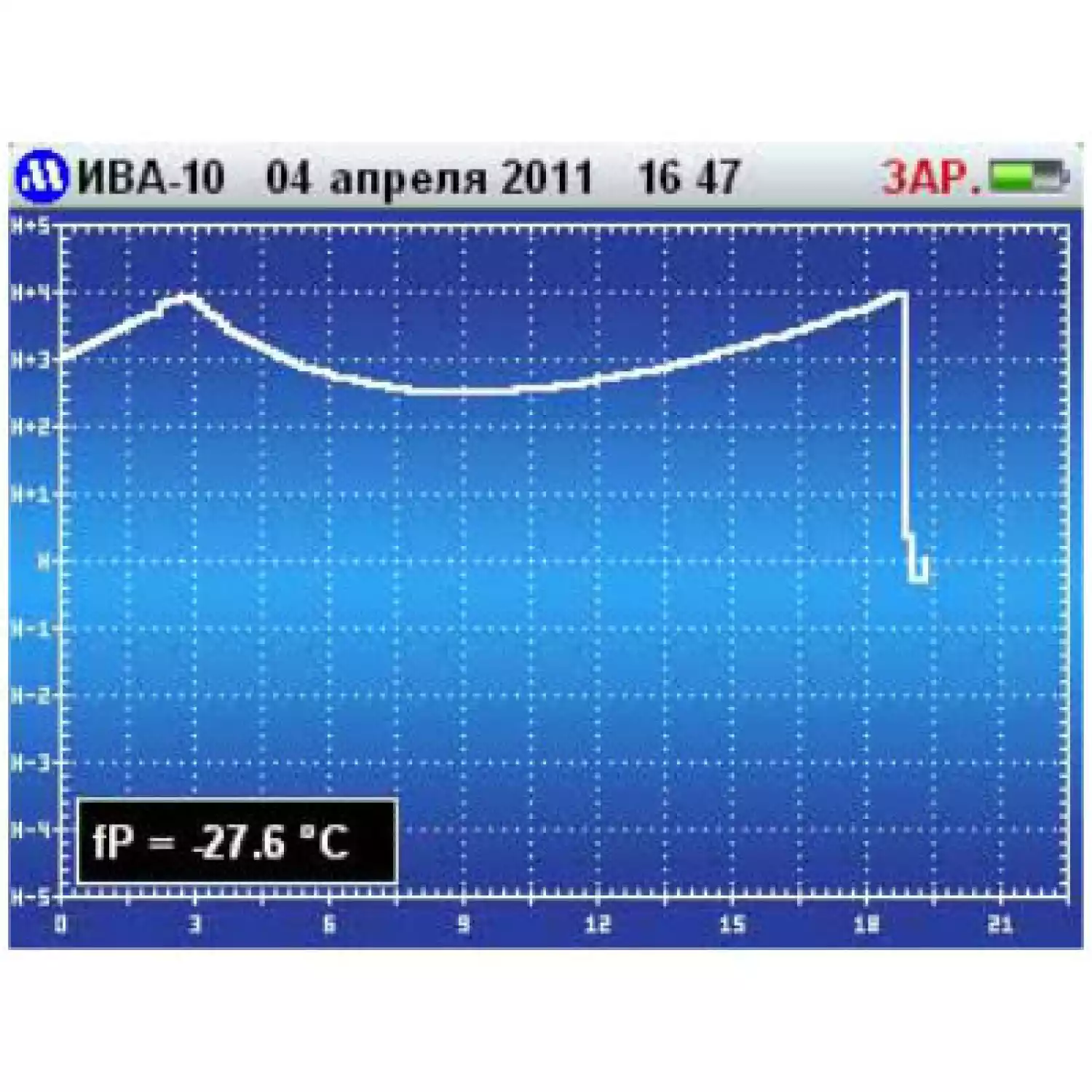

Полностью выполняются «Требования к отбору проб» (п.6.3). Материалы, используемые для отвода воздуха в пробоотборную систему, не влияют на результат измерений (п.6.3.2). Гигрометр ИВА-10М имеет датчик давления для регистрации давления в пробоотборной системе (п.6.3.3). Для оценки «…достижения стабильности работы измерительной системы…» гигрометр ИВА-10М имеет графический режим вывода результатов измерений, позволяющий наглядно определить момент установления показаний (п.6.3.5).
Для оценки результатов контроля (п.8) в гигрометре ИВА-10М имеется возможность приведения измеренного значения к стандартным условиям. Согласно ГОСТ ИСО 8573-3-2006 стандартными являются следующие условия:
Таким образом, под стандартным давлением подразумевается избыточное давление 7 бар (абсолютное давление 8 бар).
В гигрометре реализовано приведение измеренных значений к абсолютному давлению 1 бар и 8 бар.
Пробоотборное устройство гигрометра обеспечивает регулирование расхода газа через камеру с измерительным преобразователем влажности и температуры в широком диапазоне входных давлений. Пневматическая схема пробоотборного устройства содержит быстроразъемный входной штуцер, входной вентиль, проточную камеру с измерительным преобразователем влажности и температуры, датчик давления в камере, выходной вентиль, датчик расхода газа и выходной штуцер. Пробоотборное устройство рассчитано для эксплуатации при максимальном рабочем давлении до 10 бар изб.
Величина абсолютной погрешности измерения относительной влажности зависит от условий эксплуатации гигрометра. Для устранения влияния дрейфа градуировочной характеристики на точность измерений низких значений относительной влажности в гигрометре ИВА-10М применена технология автокоррекции дрейфа характеристик сенсора, не требующая использования образцовых парогазовых смесей. Основным условием проведения процедуры автокоррекции являются стабильность влажности газа в процессе ее выполнения, при относительной влажности газа менее 10%.
| Диапазон измерения температуры точки росы (инея) *, °С | -60…+43 |
| Диапазон измерения избыточного давления, МПа | от 0 до 1 |
| * в диапазоне измерений влажности газа от минус 60 до 0°С гигрометр выводит значения влажности в единицах температуры точки инея; в диапазоне измерений влажности газа от 0 до плюс 43°С гигрометр выводит значения влажности в единицах температуры точки росы. |
|
| Пределы допускаемой абсолютной погрешности измерений температуры точки росы (инея) при температуре газа 23°С в диапазоне измерений от минус 60°С точки инея до плюс 20°С точки росы, °С | ±2 |
| Пределы допускаемой основной абсолютной погрешности измерений избыточного давления*: | |
| в диапазоне от 0 до 1 МПа не более, МПа | ±(0,001+0,02Р**) |
| *- после выполнения установки «0»; **- Р- измеренное значение избыточного давления в МПа. |
|
| Габаритные размеры гигрометра, мм (не более): | 260х310х130 |
| Масса, кг, не более | 5 |
| Рабочие условия применения гигрометра: | |
| температура, °С | -15…+ 50; |
| относительная влажность, % | до 95 % при 35°С |
| атмосферное давление, кПа | от 84 до 106 |
| Время непрерывной работы от полностью заряженного аккумулятора, час, не менее | 6 |
| Межповерочный интервал, мес. | 12 |
