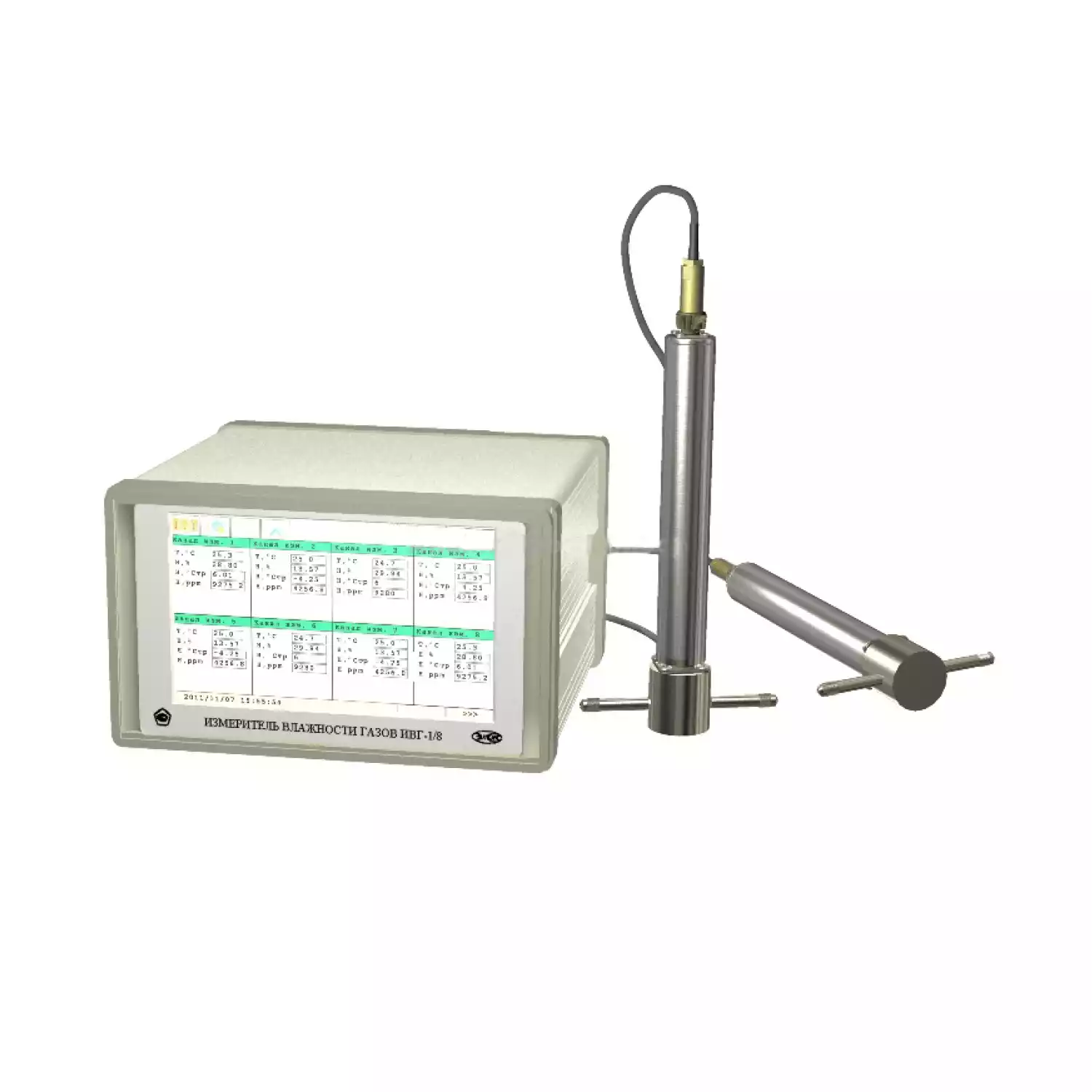

Гигрометр ИВГ-1/16-Т (7)

Гигрометр ИВГ-1/16-Т (7) предназначен для непрерывного (круглосуточного) измерения, регулирования и регистрации влажности неагрессивных газов.

Гигрометр может применяться в различных отраслях промышленности, медицине, энергетике и научных исследованиях.

Особенности:

измеритель-регулятор
цветной графический дисплей (7″) с сенсорным управлением
интерфейс связи с компьютером USB, RS-232, RS-485
внутренняя память до 30000 точек
16 каналов измерения

Достоинства:

цветной графический дисплей (7″) с сенсорным управлением;
интуитивно понятный интерфейс;
принцип Plug & Play, обеспечивающий взаимозаменяемость преобразователей различного конструктивного исполнения;
интерфейс связи с компьютером RS-232, RS-485 и USB;
наличие шестнадцати унифицированных аналоговых выходов 4…20, 0…5, 0…20 мА (гигрометр ИВГ-1/Х-Т-16А);
наличие шестнадцати встроенных устройств коммутации (реле) для управления внешними исполнительными устройствами (гигрометр ИВГ-1/Х-Т-16Р);
возможность совмещения в одном измерительном блоке прибора восьми реле и восьми аналоговых выходов (гигрометр ИВГ-1/Х-Т-8Р-8А);
наличие нескольких режимов управления: логическое, по гистерезису;
режим графического отображения измеряемых параметров\накопленной статистики;
отображение параметров регулирования на дисплее блока измерения;
возможность снятия скриншотов во время работы прибора, с последующим переносом на ПК;
измерение микровлажности осуществляется в градусах Цельсия по точке росы (°Ст.р.), предусмотрен пересчёт измеренных значений микровлажности в % отн.вл., ppm, г/м3;
возможность подключения датчика давления ИПД;
встроенный аккумулятор для обеспечения автономного питания (опционально);
металлический ударопрочный корпус;
возможность объединения приборов в измерительную сеть.

Шестнадцать каналов измерения:

ИВГ-1/16-Т-8A-8Р (7) — измерительный блок с восемью аналоговыми выходами и восемью реле;
ИВГ-1/16-Т-16Р (7) — измерительный блок с шестнадцатью независимыми реле;
ИВГ-1/16-Т-16А (7) — измерительный блок с шестнадцатью аналоговыми выходами.

Комплект поставки:

ИВГ-1/X-T-YP-ZA (7) (измерительный блок)
преобразователь ИПВТ-08-01-Д1 — от 4 до 16 шт.
РЭ и паспорт

Технические характеристики:

Диапазон измерения микровлажности, °Ст.р.	-80…0
Абсолютная погрешность измерения микровлажности, °Ст.р.	±2
Температура анализируемого газа, °С	-20…+40
Давление анализируемого газа, атм, не более (для исполнений Д1 / Д2 / Д3)	25 / 160 / 400
Единицы представления влажности	оС по т.р., % отн. влажн., ppm, мг/м3
Рекомендуемый расход анализируемого газа, л/ч	20…60
Питание прибора, В	110…230 В, 50±1 Гц
Потребляемая прибором мощность, Вт, не более	30
Разрешение дисплея	800×480
Количество цветов дисплея	65536
Тип сенсорной панели	резистивный
Количество точек автоматической статистики, не менее	512000
Длина кабеля для подключения первичного преобразователя к блоку измерения, м	1000
Возможность подключения датчика давления	да

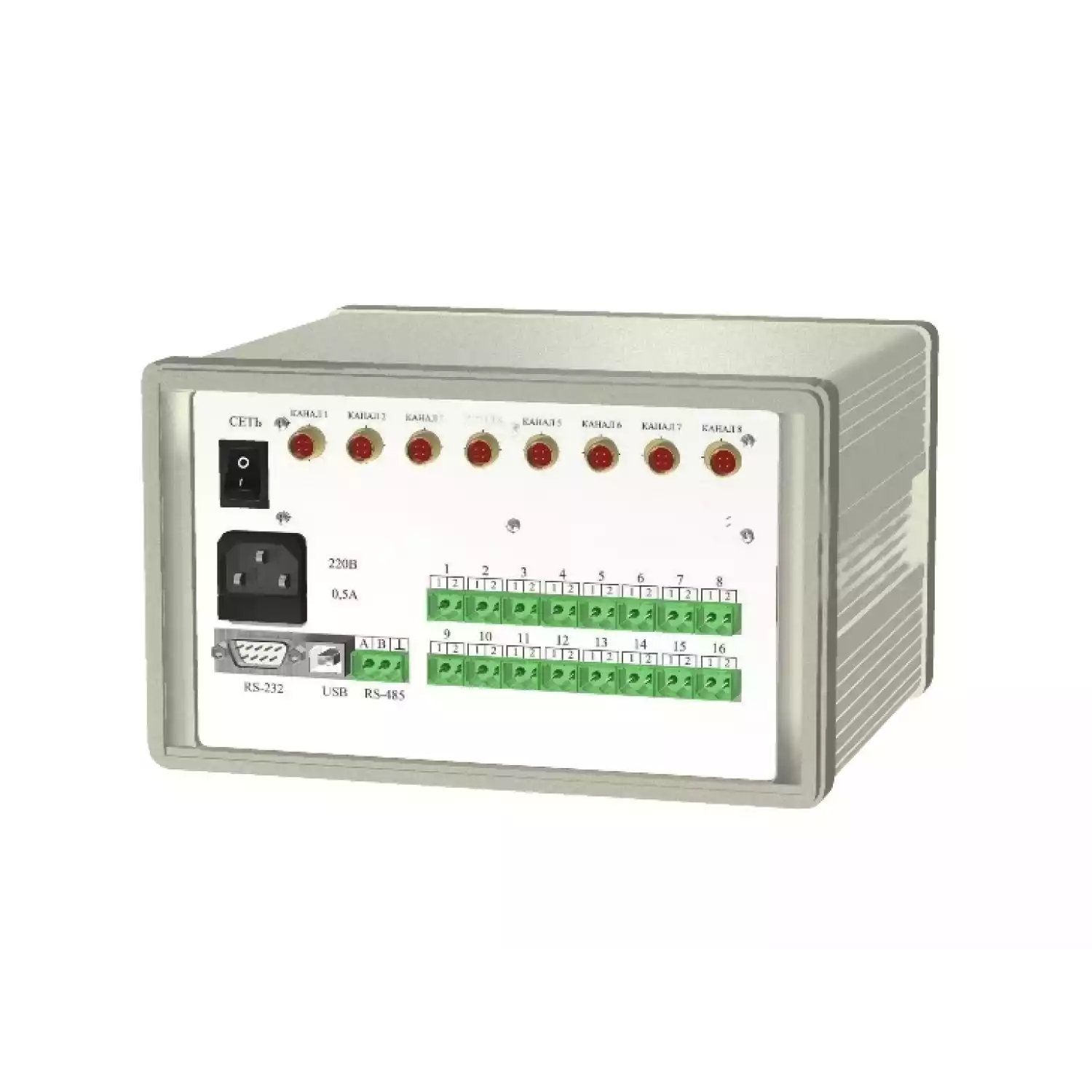

Интерфейс связи с компьютером	RS-232, RS-485, USB
Нагрузочная способность реле	7 А при 220 В
Диапазон изменения выходного тока, мА	0…5, 0…20, 4…20
Дискретность изменения выходного тока, мкА	19,5
Максимальное сопротивление нагрузки, Ом	300
Масса блока измерения, кг, не более	1
Габаритные размеры блока измерения, мм	150х250х260
Масса измерительного преобразователя влажности, кг, не более	0,4
Рабочие условия применения блока измерения:
— температура воздуха, °С	-20…+50
— относительная влажность, % (без конденсации влаги)	10…95
— атмосферное давление, кПа	84…106
Рабочие условия применения первичного преобразователя:
— температура воздуха, °С	-20…+40
— относительная влажность, % (без конденсации влаги)	10…95
— атмосферное давление, кПа	84…106
Рабочие условия измерительного преобразователя давления:
— температура воздуха, °С	+5…50
— относительная влажность, % (без конденсации влаги)	10…95
— атмосферное давление, кПа	84…106
Средний срок службы, лет	5
