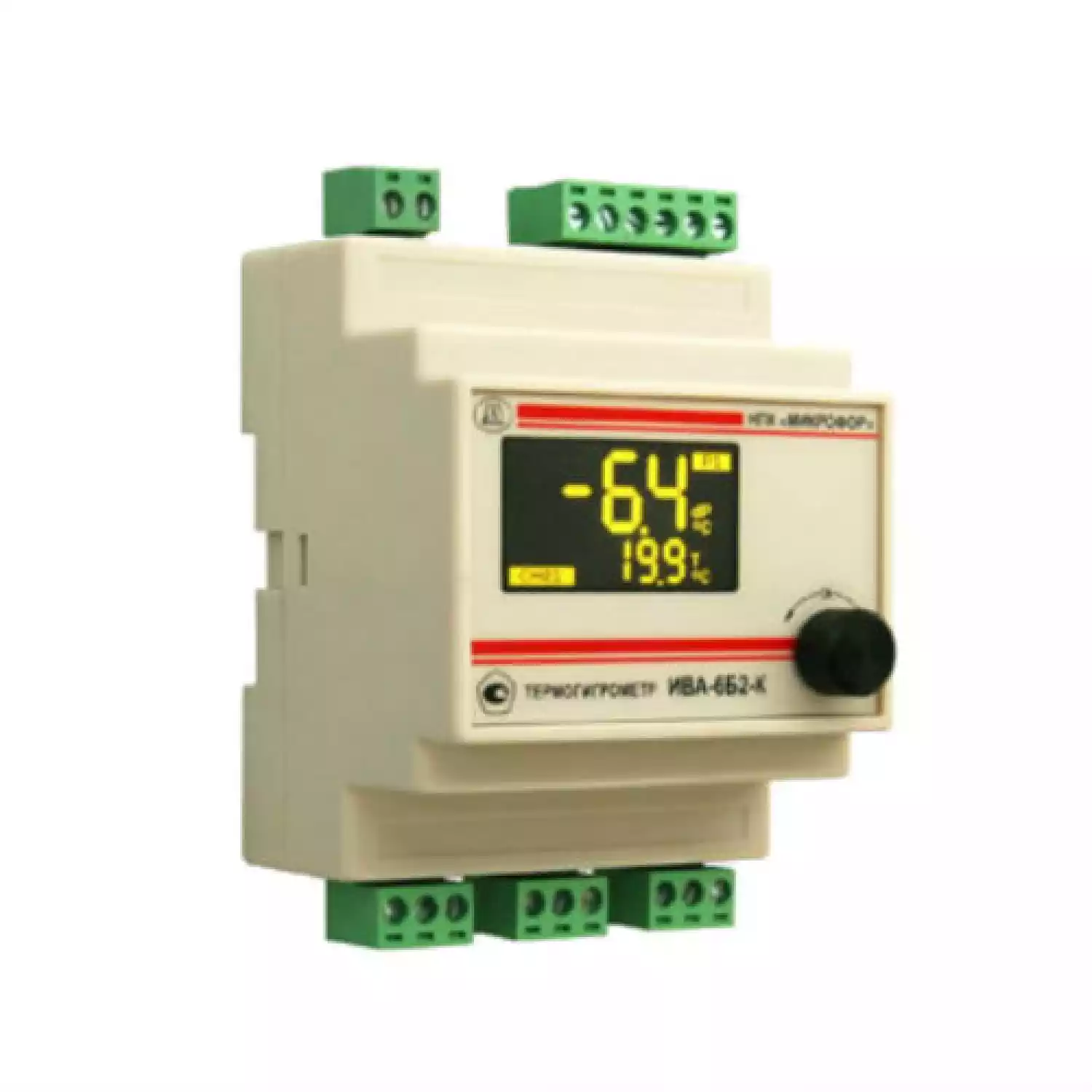

Термогигрометр ИВА-6Б2-К-DIN

ИВА-6Б2-К-DIN блок индикации термогигрометра ИВА-6Б2 в исполнении на DIN-рейку, одновременная индикация влажности и температуры, до 16-х измерительных преобразователей ДВ2ТСМ. Цифровой RS485, два токовых 4-20 мА и два релейных выхода.

ОСОБЕННОСТИ КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ ИВА-6Б2-К-DIN

В состав термогигрометра входят блок индикации и до 16 измерительных преобразователей ДВ2ТСМ.

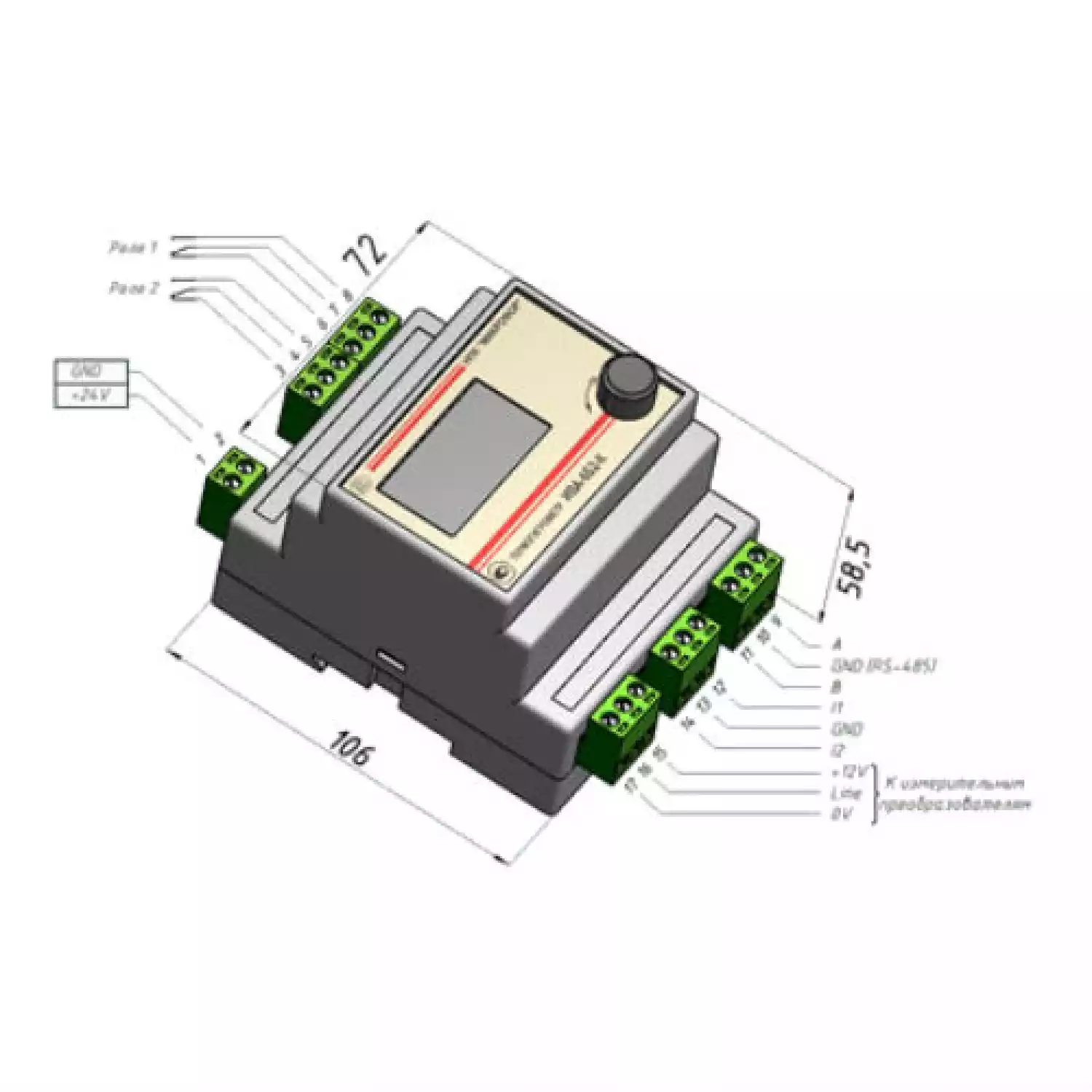

Блок индикации выполнен в стандартном корпусе для монтажа на DIN-рейку.
Измерительные преобразователи подключаются параллельно к блоку индикации двух- или трехпроводным кабелем (в зависимости от типа преобразователя) общей длиной до 300 м.
Термогигрометр имеет два независимых релейных выхода, режимы которых определяются при конфигурации прибора. Каждый релейный выход имеет 1 контактную группу на переключение.
Термогигрометр имеет два токовых выхода 4-20 мА. На выходы могут быть выведены относительная влажность, массовая концентрация влаги, точка росы (инея), температура, давление. Выводимые параметры и диапазон определяются при конфигурировании. Сопротивление нагрузки токовых выходов не более 500 Ом.
Термогигрометр имеет цифровой выход по интерфейсу RS-485 и протоколу ModBus.
Термогигрометр определяет величину массовой концентрации влаги (г/м3) на основе измеренных значений относительной влажности и температуры.
Термогигрометр определяет величину точки росы (инея) анализируемого газа на основе измеренных значений относительной влажности и температуры.
При измерении влажности в замкнутом, интенсивно перемешиваемом объеме, например, в климатической камере, термогигрометр может содержать один измерительный преобразователь ДВ2ТСМ-5Т-5П-АК и измерительные преобразователи температуры ДВ2ТСМ-5Т-АК, измеряющие температуру в различных точках в объеме термокамеры. Значения относительной влажности в точках размещения измерительных преобразователей температуры определяются расчетным путем.
При работе с преобразователем ДВ2ТСМ-1Т-4П в термогигрометре предусмотрена возможность автокоррекции сдвига градуировочной характеристики, защиты сенсора влажности от переувлажнения и коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см2) давлениям. Значение рабочего давления измеряется встроенным преобразователем давления (ДВ2ТСМ-1Т-4П-А в составе ПДВ-8) или устанавливаются «вручную». Автокоррекция осуществляется автоматически через задаваемый интервал времени или принудительно.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИВА-6Б2-К-DIN:

Диапазон измерений относительной влажности с преобразователем

	исполнение 1П, 2П, %		0…98*;
	исполнение 4П, %		0…75;
	исполнение 5П, %		0…100.

*- метрологические характеристики при относительной влажности выше 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях

Диапазон измерений температуры с преобразователем ДВ2ТСМ

	исполнение 1Т, °С		0…+60;
	исполнение 2Т, °С		-20…+60;
	исполнение 3Т, °С		-40…+60;
	исполнение 4Т, °С		0…+150;
	ДВ2ТСМ-5Т-5П-АК, °С		-40…+60;
	ДВ2ТСМ-5Т-АК, °С		-50…+180.

Пределы допускаемой основной абсолютной погрешности измерения относительной влажности при температуре 23°С

исполнение 1П
	в диапазоне относительной влажности от 0 до 90%	±2%
	в диапазоне относительной влажности от 90 до 98%	±3%*
исполнение 2П
	в диапазоне относительной влажности от 0 до 90%	±1%
	в диапазоне относительной влажности от 90 до 98%	±2%*
исполнение 4П
	в диапазоне относительной влажности от 0 до 10%	±(0,025+0,0875П)%
	в диапазоне относительной влажности от 10 до 75%	±(0,7+0,02П)%
исполнение 5П		±2%

где П – измеренное значение относительной влажности, %

Пределы допускаемой основной абсолютной погрешности измерения температуры, °С

исполнение 1Т, 2Т		±0,3
исполнение 3Т
	в диапазоне температур от -40 до -20°С	±1
	в диапазоне температур от -60 до +60°С	±0,3
исполнение 4T
	в диапазоне температур от 0 до +60°С	±0,3
	в диапазоне температур от +60 до +150°С	±0,005Т
ДВ2ТСМ-5Т-АК
	в диапазоне температур от -50 до 0°С	±(0,2+0,01\|Т\|)
	в диапазоне температур от 0 до +60°С	±0,2
	в диапазоне температур от +60 до +180°С	±0,005Т
ДВ2ТСМ-5Т-5П-АК
	в диапазоне температур от -40 до 0°С	±(0,2+0,01\|Т\|)
	в диапазоне температур от 0 до +60°С	±0,2

где Т – измеренное значение температуры, °С

Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С, %

исполнение 1П, 2П		±0,1
исполнение 4П
	в диапазоне относительной влажности от 0 до 10%	±(0,005+0,0045П)
	в диапазоне относительной влажности от 10 до 75%	±0,1
исполнение 5П		±(0,002+0,0002П),

где П – измеренное значение относительной влажности, %

КОМПЛЕКТ ПОСТАВКИ ИВА-6Б2-К-DIN:

Наименование изделия или документа	Обозначение	Примечание
1	Блок индикации Ива-6Б2-К в исполнении для монтажа на DIN-рейку	ЦАРЯ.2772.003-02
2	Измерительный преобразователь влажности и температуры ДВ2ТСМ	ЦАРЯ.2553.004-0Х	см.прим.1
3	Соединительный кабель	ЦАРЯ.3660.021	см.прим.2
4	Руководство по эксплуатации	ЦАРЯ.2772.003-02РЭ
5	Компакт-диск с ПО
6	Упаковка	ЦАРЯ.4170.006 СБ

Примечание 1. К блоку индикации может быть подключено до 16 измерительных преобразователей ДВ2ТСМ. Количество и тип преобразователей оговаривается при заказе термогигрометра.

Примечание 2. Длина соединительных кабелей оговаривается при заказе термогигрометра. Стандартная длина кабеля 4 м. При поставке термогигрометра с двумя и более измерительными преобразователями прибор комплектуется быстроразъемными соединителями-тройниками для подключения преобразователей к клеммной колодке.
