Термогигрометр ИВА-6Б2-К

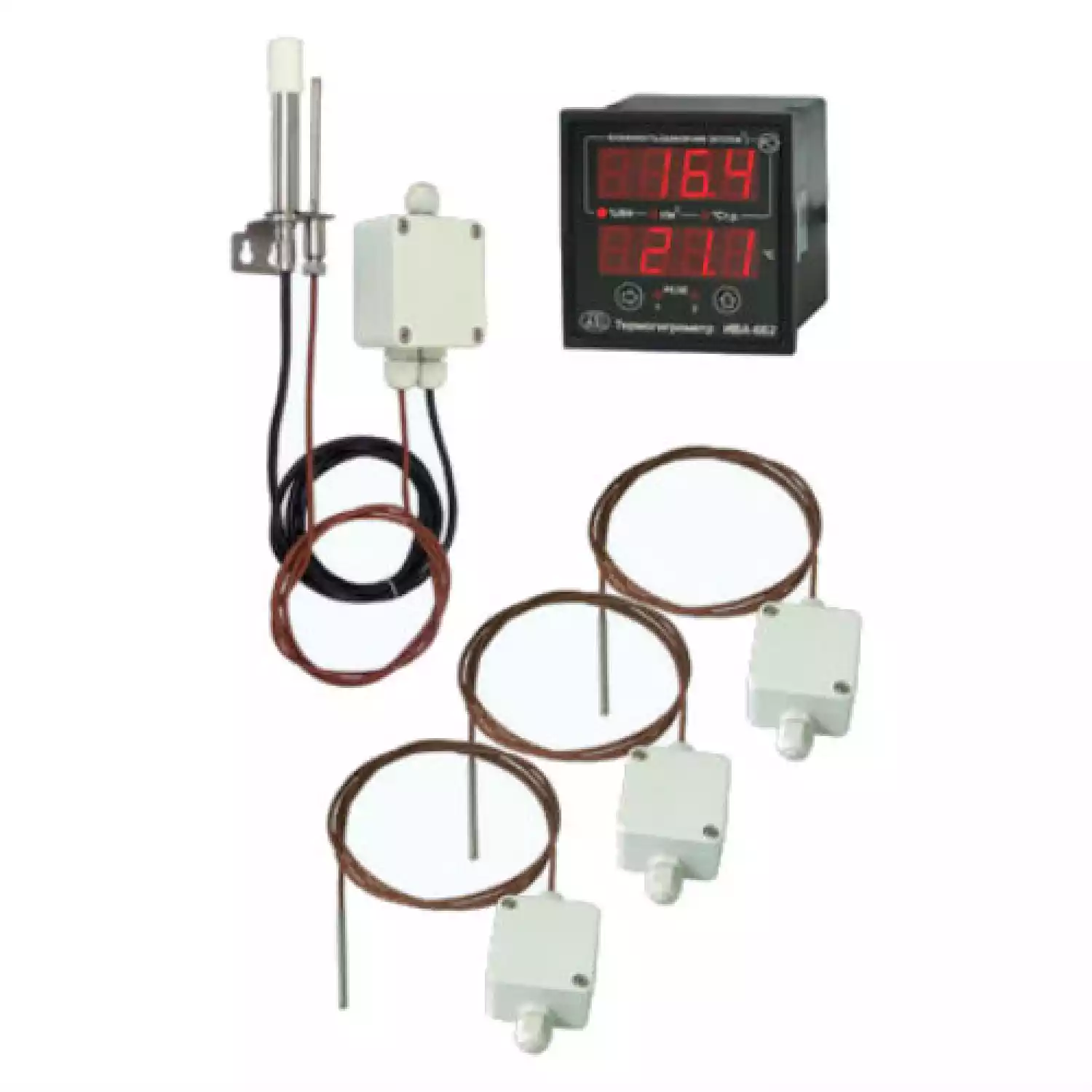

Термогигрометр ИВА-6Б2-К — прибор предназначен для измерения относительной влажности и температуры воздуха при длительной работе в условиях повышенной влажности (более 90%RH). Термогигрометр для длительной работы в условиях высокой влажности (>85%RH) (в климатических камерах). Может комплектоваться преобразователем влажности и температуры ДВ2ТСМ-5Т-5П-АК (до 4-х) или одним ДВ2ТСМ-5Т-5П-АК и до 3-х преобразователей температуры ДВ2ТСМ-5Т-АК. Базовая комплектация — ДВ2ТСМ-5Т- 5П-АК — 1шт., кабель 4 м, с поверкой.

ОБЛАСТИ ПРИМЕНЕНИЯ ИВА-6Б2-К

• В состав термогигрометра входят блок индикации и до четырех измерительных преобразователей влажности и/или температуры. Количество и номенклатура преобразователей оговаривается при заказе.
• Для измерения влажности в преобразователе ДВ2ТСМ-5Т-5П-АК используется термостатируемый сорбционно-емкостной сенсор, работа которого основана на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды. Для измерения температуры воздуха используется отдельный платиновый термопреобразователь сопротивления. Основной особенностью преобразователя ДВ2ТСМ-5Т-5П-АК является высокая точность измерения при больших (до 100%) значениях относительной влажности. Это достигается путем контролируемого подогрева сенсора влажности, в результате чего относительная влажность воздуха у его поверхности не превышает 80%. Микроконтроллер на основе значений температуры сенсора и измеренной относительной влажности рассчитывает парциальное давление водяного пара и, затем, на основе известных значений парциального давления и температуры анализируемого воздуха рассчитывает его относительную влажность.

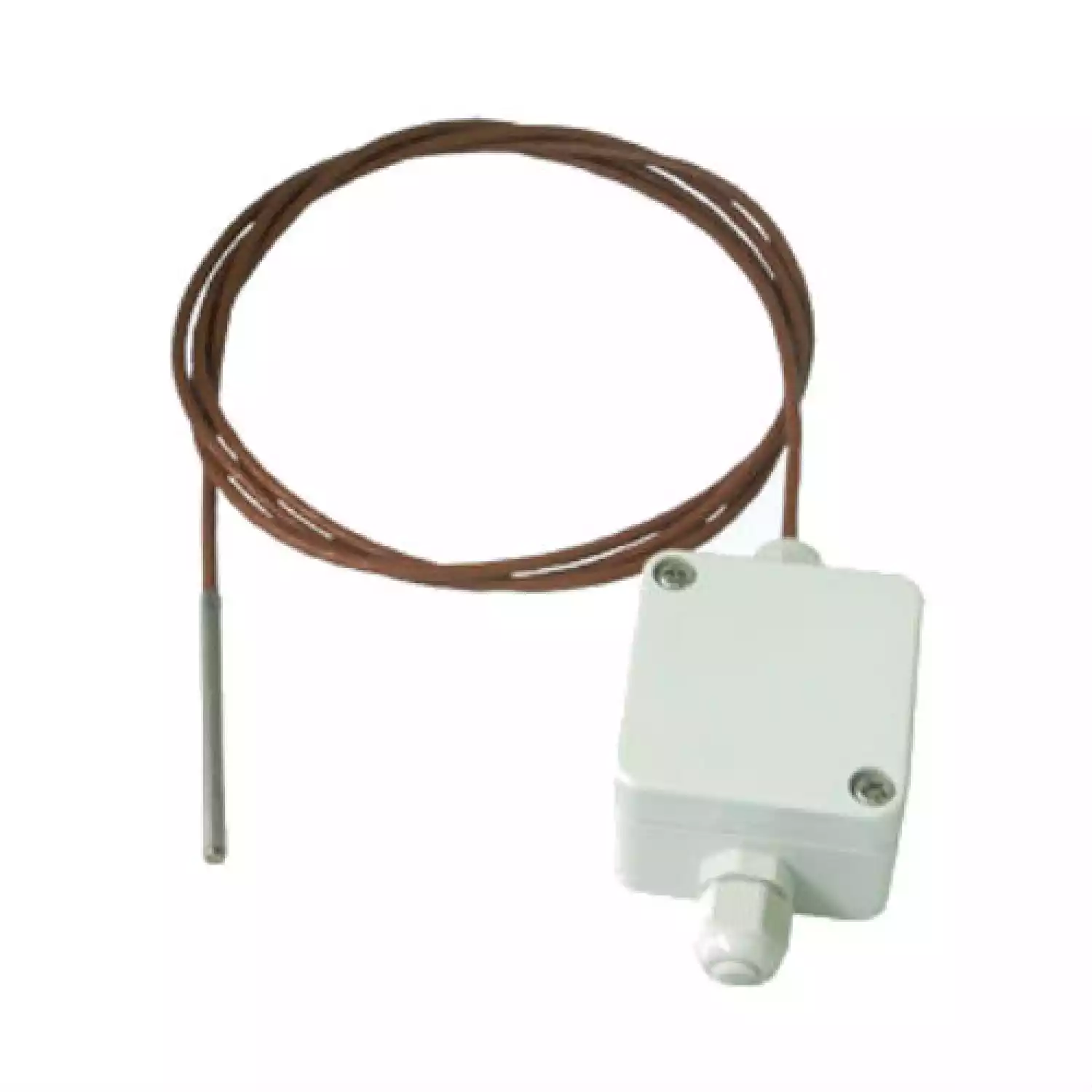

• Особенностью термогигрометра Ива-6Б2-К является возможность подключения одного преобразователя ДВ2ТСМ-5Т-5П-АК и до трех дополнительных измерительных преобразователей температуры ДВ2ТСМ-5Т-АК.

• Это очень важно при измерении относительной влажности в замкнутом интенсивно перемешиваемом объеме (например, в климатической термокамере). При высоких значениях влажности даже незначительные перепады температуры в контролируемом объеме могут приводить к критическим градиентам относительной влажности. Так, если в одной точке камеры при температуре 40°С относительная влажность воздуха составляет 95%, то в другой точке этой камеры с температурой 39°С (например, у стенок) относительная влажность воздуха превысит 100% — т.е. в этой точке влага будет конденсироваться.

  Поскольку парциальное давление водяного пара в таком объеме распределяется однородно, термогигрометр вычисляет значения относительной влажности в точках размещения измерительных преобразователей температуры. Таким образом, термогигрометр ИВА-6Б2-К в комплектации с тремя дополнительными преобразователями температуры измеряет относительную влажность и температуру в четырех точках термокамеры.

  • Измерительные преобразователи подключаются к блоку индикации параллельно трехпроводным кабелем длиной до 300 м.
  • Блок индикации имеет щитовое исполнение 72х72 мм, двухстрочный дисплей для одновременных показаний влажности и температуры.
  • Представление измеренного значения влажности газа в различных единицах: относительная влажность (%), массовая концентрация влаги (г/м куб.) и точка росы/инея (°С).
  • Наличие двух релейных выходов (5А, ~220В) с программируемыми порогами срабатывания по задаваемому измерительному каналу.
  • Термогигрометр может иметь два токовых выхода (0-5 мА или 4-20 мА) с выводом на них любых двух измеряемых параметров (опция).
  • Термогигрометр может быть снабжен цифровым выходом, позволяющим взаимодействовать с внешними устройствами по интерфейсу RS-232 или RS-485 по протоколу ModBus.

  Термогигрометры с цифровым выходом по интерфейсу RS-485 могут объединяться в сеть, содержащую до 247 приборов, и использоваться в составе многоканальных измерительных систем. Подключение к ПК может осуществляться через преобразователь интерфейса RS232/RS485 или USB/RS485.

  Термогигрометры с цифровым выходом по интерфейсу RS-485 могут также подключаться к контроллеру измерительных преобразователей сети ModBus Ива-128(производство НПК «Микрофор»).

  Для термогигрометров с цифровым выходом поставляется программный комплекс SensNet. Программный комплекс SensNet состоит из программ SensNet Server иSensNet Client.

  Программа SensNet Server предназначена для непрерывного опроса приборов с заданным интервалом, архивирования накопленных данных, представления результатов измерений в табличном виде или в виде графической схемы контролируемого объекта, сигнализации выхода измеренных параметров за установленные пределы.

  Программа SensNet Client предназначена для обработки результатов, полученных программой SensNet Server, и позволяет формировать отчеты по любым приборам за задаваемый период времени в текстовом или графическом виде. Программа SensNet Client может быть установлена на удаленном компьютере.

  Работа с программой SensNet описана в документе «Программное обеспечение SensNet для термогигрометров Ива-6, Ива-8», поставляемом на компакт-диске с программным обеспечением.
