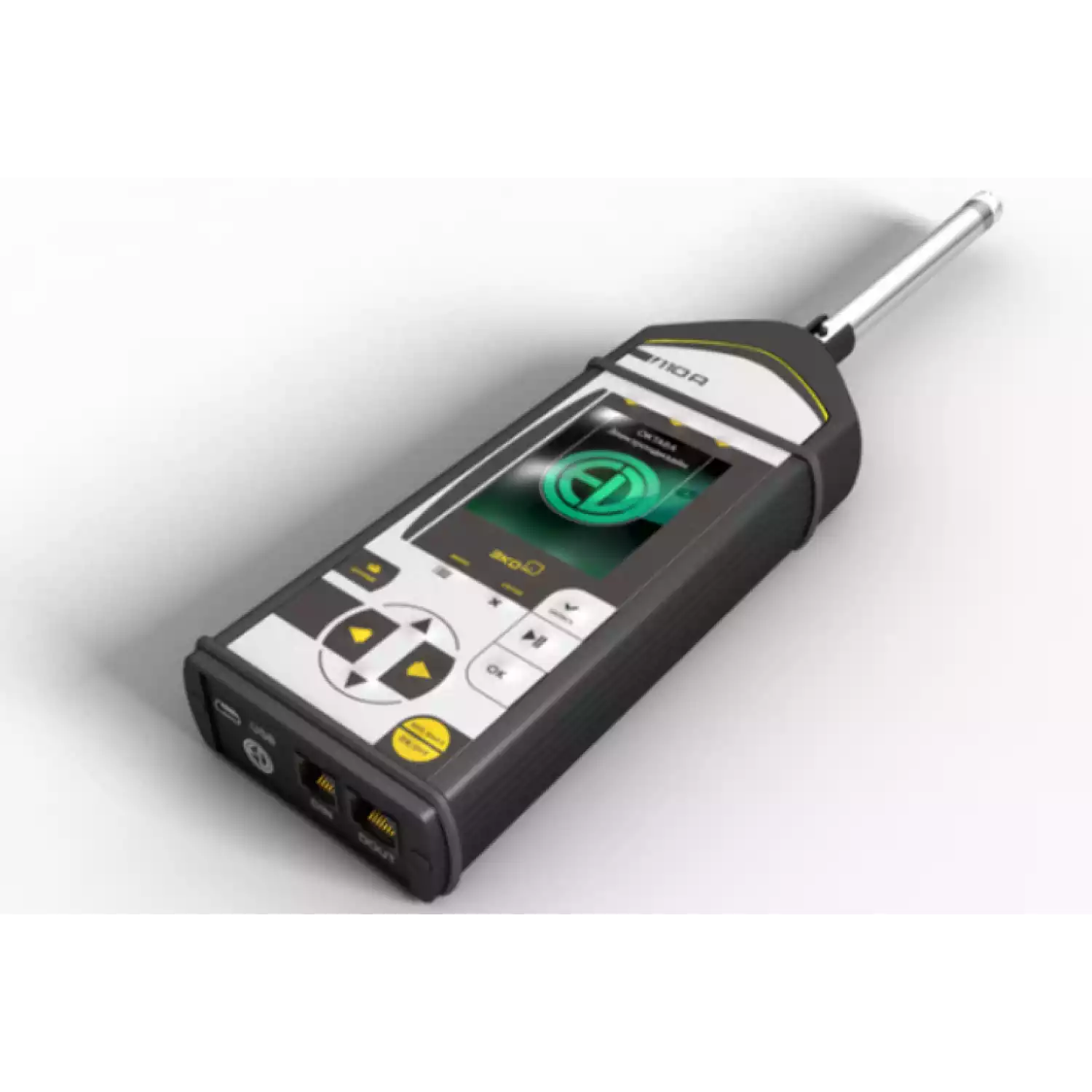

ЭКОФИЗИКА-110А (Белая) — Шумомер-анализатор спектра

ЭКОФИЗИКА-110А (БЕЛАЯ) КОМПЛЕКТ ЭКОАКУСТИКА-110А ШУМОМЕР, АНАЛИЗАТОР СПЕКТРА 1 КЛАССА ТОЧНОСТИ

Шумомер ЭКОФИЗИКА-110А (Белая). Комплект Белая ЭкоАкустика-110А предназначен для измерения шума в диапазоне частот от 1 до 40 000 Гц, в том числе для:

измерения инфразвука в диапазоне от 1 Гц до 20 Гц;
измерения звука в диапазоне от 20 Гц до 12 500 Гц;
измерения ультразвука в диапазоне от 12 500 Гц до 40 000 Гц;
измерения физических факторов (переменные и постоянные электромагнитные поля, световая среда, параметры микроклимата) при наличии цифровых датчиков.

ИНТЕГРИРУЮЩИЙ ШУМОМЕР-АНАЛИЗАТОР СПЕКТРА ЭКОФИЗИКА-110А (БЕЛАЯ) КОМПЛЕКТ ЭКОАКУСТИКА-110А С ПЕРВИЧНОЙ ПОВЕРКОЙ

предназначен для измерения эквивалентного уровня звука (Leq) и уровня звукового давления в диапазоне частот от 1 до 40 000 Гц в том числе 1/1 октавном и 1/3 октавном спектре.

ЭКОФИЗИКА-110А (БЕЛАЯ) КОМПЛЕКТ ЭКОАКУСТИКА-110А

выполняет функции шумомера 1 класса (ГОСТ 17187, ГОСТ 53188.1, МЭК 61672-1), анализатора спектров (МЭК 61260), узкополосного анализатора (БПФ), селективного микровольтметра, анализатора и регистратора сигналов напряжения, поступающих от различных первичных преобразователей.

ПРИ НАЛИЧИИ ВИБРОДАТЧИКА ЭКОФИЗИКА-110А (БЕЛАЯ) КОМПЛЕКТ ЭКОАКУСТИКА-110А ВЫПОЛНЯЕТ ФУНКЦИИ ВИБРОМЕТРА 1 КЛАССА ТОЧНОСТИ (ГОСТ ИСО 8041).

ОБЛАСТИ ПРИМЕНЕНИЯ ШУМОМЕРА ЭКОФИЗИКА-110А:

Измерение вредных физических факторов (шум, вибрация, инфразвук, ультразвук, электромагнитное излучение и др.) на рабочих местах, в помещениях жилых и общественных зданий в рамках специальной оценки условий труда и производственного контроля;
Контроль шума на территории предприятий и жилой застройки, в санитарно-защитных зонах; калибровка шумовых карт;
Измерение шумовых и вибрационных характеристик оборудования и строительных конструкций;
Измерение звукоизоляции, ударного шума, определение звуковой мощности, оценка разборчивости речи;
Оценка воздействия вибрации на здания и сооружения;
Аттестация помещений;
Научно-исследовательские и опытно-конструкторские работы.

ОСОБЕННОСТИ ШУМОМЕРА-АНАЛИЗАТОРА СПЕКТРА ЭКОФИЗИКА-110А:

Количество аналоговых каналов: 1.
Одновременное измерение звука и воздушного ультразвука;
Одновременное измерение звука и инфразвука;
Возможность применения микрофонов с внешней и встроенной поляризацией (200В, 0В);
Измерение процентилей Ln, звуковой экспозиции, дозы вибрации и других статистических показателей;
Возможность измерения электромагнитных полей в диапазоне частот до 400 кГц
Расширение режимов измерений при подключении цифровых измерительных преобразователей (микроклимат, переменные и постоянные ЭМП, световая среда).

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭКОФИЗИКА-110А:

Измерение уровня звука класс 1 по ГОСТ 17187-2010 (МЭК 61672-1);
Прямое подключение микрофонов, вибродатчиков и измерительных антенн;
Измерение инфразвука;
Измерение вибрации, воздействующей на человека ГОСТ ИСО 8041 (3 компоненты одновременно (вибродатчик поставляется по доп. заказу);
Октавный, 1/3-октавный и 1/12-октавный анализ;
Функции БПФ и селективного микровольтметра-частотомера;
Металлический корпус, прочность к внешнему воздействию;
Автоматическая запись в память результатов измерений и оцифрованных сигналов;
Режим постобработки записанных сигналов;
Энергонезависимая память 4 гигабайта;
Канал телеметрии, дистанционное управление и работа с прибором;

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ШУМОМЕРА-АНАЛИЗАТОРА СПЕКТРА ЭКОФИЗИКА-110А (БЕЛАЯ)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЬНО-ИНДИКАТОРНОГО БЛОКА ЭКОФИЗИКА-110А В ИСПОЛНЕНИИ 110А:
Количество аналоговых входов	1
Разъем	Switchcraft-5pin (TB-5M)
Напряжение поляризации микрофонов	0 В, 200 В
Совместимые первичные преобразователи	Микрофоны с предусилителями Р200, Р110 IEPE (ICP-совместимые) датчики с адаптером 110A-IEPE Антенны П6-70, П6-71
Питание первичных преобразователей	+/-18 В (биполярное), ток до 10 мА
Частотный диапазон	0,5 Гц 50 кГц
Диапазон входных напряжений	+/-18 В (пик)
Совместимые наборы измерительных программ	Инженерная виброакустика-110А; Санитарная виброакустика-110А; Цифровые измерители-DIN
Питание	автономное от комплекта аккумуляторов (4 х АА), внешнее через разъем USB; максимальное энергопотребление 500 мА
Память	энергонезависимая, более 2 гигабайт
Клавиатура	пленочная
Индикатор	TFT (320х240), цветной, диапазон рабочих температур от минус 10 С до +50 С
Интерфейс	USB (Master&Slave); DOUT (гальванически развязанный UART), DIN (порт для подключения цифровых датчиков)
Диапазон рабочих температур	от минус 10 С до +40 С
Рабочая относительная влажность	до 90 % при +40 °С (без конденсата)
Атмосферное давление	от 86 кПа до 108 кПа (645-810 мм рт.ст.)
Габаритные размеры (без первичных преобразователей)	238 мм х 86 мм х 35 мм
Масса	не более 600 г

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭКОФИЗИКА-110А (БЕЛАЯ) В КАЧЕСТВЕ ШУМОМЕРА:
Класс точности	1 по ГОСТ 17187-2010 (МЭК 61672-1), ГОСТ Р 53188.1, МЭК 61012
Частотные коррекции	A, C, Z, AU; G, FI (общий УЗД инфразвука)
Временные характеристики	F (быстро), S (медленно), I (импульс), Пик, Leq (эквивалентный уровень), LE (звуковая экспозиция)
Измеряемые параметры	текущие, максимальные, минимальные и эквивалентные уровни звука (A, C, Z) и звукового давления (FI, G, 1/1 и 1/3-октавные от 1,6 Гц до 20 кГц), пиковые уровни звука, уровни звуковой экспозиции, процентили L1…L99, гистограмма распределения
Уровень собственных шумов с микрофоном ВМК-205 (МК-265)	17,0 дБА; 22,0 дБС; 26,0 дБZ
Максимальные измеряемые уровни звукового давления	139,0 дБ (для ВМК-205, МК-265); 150 дБ (для МК233, М201); 160 дБ (для МК401, МК301)
Линейный рабочий диапазон (для микрофона ВМК-205, МК-265)	22 139 дБА, 27 139 дБС, 31 139 дБZ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭКОФИЗИКА-110А (БЕЛАЯ) В КАЧЕСТВЕ ВИБРОМЕТРА:
Удовлетворяемые стандарты, показатели точности	ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31192.1-2004, ГОСТ 31191.1-2004, ГОСТ 31191.2-2004
Режимы измерения виброметра	Общая вибрация, Локальная вибрация
Количество каналов	1-3 (определяется типом и количеством вибродатчиков и исполнением)
Тип вибропреобразователя	Пьезоакселерометры со встроенной электроникой IEPE (ICP-совместимые)
Измеряемые параметры	три компоненты корректированного ускорения, доза вибрации VDV, вибрационная экспозиция (общая вибрация), полное виброускорение (локальная вибрация), гистограммы распределения корректированных виброускорений и соответствующие процентили L1…L99
Частотные коррекции общей вибрации (измеряются одновременно)	Wb, Wc, Wd, We, Wj, Wk, Wm, Fk, Fm (измеряются одновременно); гистограммы распределений рассчитываются только для Wk, Wd, Wb, Wm
Частотные коррекции локальной вибрации (измеряются одновременно)	Wh, Fh (измеряются одновременно), гистограммы распределений рассчитываются только для Wh
Временные характеристики	СКЗ-1с, СКЗ-5с, СКЗ-10с, Leq (СКЗ за весь интервал измерений), Пик-1с, Пик-5 с, Пик-10с, Пик (пиковое значение за все время измерения), VDV
Линейный рабочий диапазон измерений виброускорения с вибропреобразователем АР2082М или АР2037-100, дБ отн. 1 мкм/с2	По входу MIC: 58 174 (Wm), 60-174 (Wk, Wb, Wc), 56-174 (Wd), 55-174 (We), 63-174 (Wj), 65-164 (Fk, Fm), 50-174 (Wh), 64-174 (Fh). По входам X, Y, Z: 59 164 (Wm), 60-164 (Wk), 58-164 (Wd), 62-164 (Wb, Wc), 55-164 (We), 65-164 (Wj), 68-164 (Fk, Fm), 50-164 (Wh), 64-164 (Fh)
Пределы основной относительной погрешности измерения виброускорения на опорной частоте	+/-0,3 дБ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА ЭКОФИЗИКА-110А В КАЧЕСТВЕ 1/N-ОКТАВНОГО АНАЛИЗАТОРА СПЕКТРА:
Удовлетворяемые стандарты и показатели точности	Класс 1 по МЭК 61260
Наборы фильтров	октавные, 1/3-октавные фильтры, 1/12-октавные фильтры
Диапазон частот анализа в реальном времени для октавных фильтров	ОбВиб-Эко-1,-3: 1 Гц 125 Гц ЛокВиб-Эко-1, -3: 8 Гц 1000 Гц ЭкоЗвук: 2 Гц 16 кГц
Диапазон частот анализа в реальном времени для 1/3-октавных фильтров	ОбВиб-Эко-1,-3; Анализ-1(3)-LF: 0,8 160 Гц ЛокВиб-Эко-1,-3; Анализ-1(3)-MF: 6,3 1250 Гц Анализ-4-EF: 0,8 10000 Гц ЭкоЗвук: 1,6 20000 Гц Ультразвук-40к: 25 40000 Гц Анализ-4-HF: 25-40000 Гц (MIC), 25-10000 Гц (X,Y,Z) Ультразвук-100к: 25 Гц 100 кГц
Диапазон частот анализа в реальном времени для 1/12-октавных фильтров	Анализ 1/12: 102 9800 Гц
Линейный рабочий диапазон октавных фильтров	102 дБ
Линейный рабочий диапазон 1/3-октавных фильтров	в диапазоне 0,8 125 Гц: 110 дБ в диапазоне 25 40000 Гц: 104 дБ в диапазоне 25 Гц 100 кГц: 100 дБ
Линейный рабочий диапазон 1/12-октавных фильтров	109 дБ
Максимальное измеряемое входное напряжение	MIC: 139 дБ отн. 1 мкВ X, Y, Z: 125 дБ отн. 1 мкВ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА ЭКОФИЗИКА-110А В КАЧЕСТВЕ УЗКОПОЛОСНОГО АНАЛИЗАТОРА СПЕКТРА:
Измеряемые параметры	Среднеквадратичные значения уровня напряжения в полосах селекции сигналов в диапазоне частот от 2 Гц до 45 000 Гц (режим Микровольтметр) и до 500 кГц (режим Селективный вольтметр); Узкополосные спектры сигналов в диапазоне частот от 2 Гц до 37,5 кГц (режимы Микровольтметр, БПФ-1); Среднеквадратичные и максимальные значения напряжения в 27 полосах в диапазоне от 25 Гц до 675 Гц (П6-70-H400, -H300; П6-71-Е400, П6-71-E300); Среднеквадратичные и максимальные значения напряжения в полосах 30-300 Гц, 300 3000 Гц, 3 30 кГц, 30-300 кГц, 10 кГц 30 кГц; 5 2000 Гц, 2 кГц 400 кГц (с(П6-70-H400, -H300; П6-71-Е400, П6-71-E300).
Параметры узкополосного полосового анализа (режимы Микровольтметр, Селективный вольтметр)	Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц; Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц; Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц; Пределы погрешности определения среднеквадратичного значения; в диапазоне 2 Гц 10 Гц: не более 3%; в диапазоне 10 Гц 10 кГц: не более 1,5%; в диапазоне 10 кГц 45 кГц: не более 2%; в диапазоне 45 кГц 500 кГц (исполнение HF): не более 5%; Диапазон измерений на опорной частоте (1000 Гц): 140 дБ; Верхний предел входных напряжений (на опорной частоте): 28 Впик-пик.
Параметры Быстрого преобразования Фурье (режимы Микровольтметр, БПФ-1)	Количество точек в окне анализа: 1024; Объем выборки (в зависимости от диапазона анализа): от 375 до 96000; Количество усреднений (в зависимости от диапазона анализа): от 1 до 256; Количество линий БПФ, выводимых на индикатор: 200; Величина перекрытия окон БПФ: 87%; Диапазон ZOOM: от 4 до 32. Усреднение: линейное, линейное с накоплением. Временное окно: модифицированное Flap-Top (ISO 18431). Диапазон частот: 1 Гц 48 кГц.
Полосовые фильтры для анализа электрических и магнитных полей антеннами П6-70 и П6-71	H-фильтры; Фильтры H25, H50, H75 … H675; Фильтр H5-2000; Фильтр H5-2000 с режекторным фильтром 45-55 Гц (РЕЖ:50 Гц); Фильтр H10-30k; Фильтр H2-400k (для исполнения HF); Декадные фильтры. 30-300 Гц; 300 3000 Гц; 3 30 кГц; 30-300 кГц (исполнение HF).

СТАНДАРТНЫЙ КОМПЛЕКТ ПОСТАВКИ ШУМОМЕРА ЭКОФИЗИКА:

ШУМОМЕР-АНАЛИЗАТОР СПЕКТРА ЭКОФИЗИКА-110А-БЕЛАЯ;
Набор измерительно-программных модулей Санитарная акустика ЭФБ-110А (предназначен для санитарно-гигиенических измерений, в т.ч. для специальной оценки условий труда и производственного контроля);
Набор измерительно-программных модулей Инженерная акустика ЭФБ-110А (предназначен для технических и инженерных измерений);
Набор измерительно-программных модулей Цифровые измерители DIN (предназначен для подключения цифровых датчиков для измерения параметров микроклимата, световой среды, переменных ЭМП до 400 кГц, постоянных электрических и магнитных полей);
Предусилитель микрофонный Р200*;
Микрофон свободного поля МК-233. Звук, инфразвук, ультразвук от 30 дБА. 14 мВ/Па, 1 Гц…40 кГц (по умолчанию)
Микрофон свободного поля МК-265. Звук, инфразвук от 20 дБА (коммунальные шумы), 50 мВ/Па, 1…20 кГц (альтернатива);
Адаптер 110АIEPE для подключения вибропреобразователя ко входу MIC; входит в базовую комплектацию виброметра для вариантов исполнения 110А;
Сумка наплечная-кофр СТАНДАРТ-ES;
Комплект аккумуляторов;
Зарядное устройство с дополнительным комплектом аккумуляторов и сетевым блоком питания;
Руководство по эксплуатации с формуляром и документом о поверке.

По дополнительному заказу поставляется:

Вибропреобразователь ДН-4-Э, АР98, АР2082М, 317А41, АР2038Р;
Программное обеспечение Signal + для обработки результатов измерений.
Калибратор акустический АК-1000
Ветрозащита

*Прибор может комплектоваться следующими предусилителями и микрофонными капсюлями:

Предусилитель Р200; микрофонные капсюли ВМК-205, МК-265, МК221, МР201, МК233, М201, МК401, МК301;
Предусилитель Р110; микрофонный капсюль МР201.
