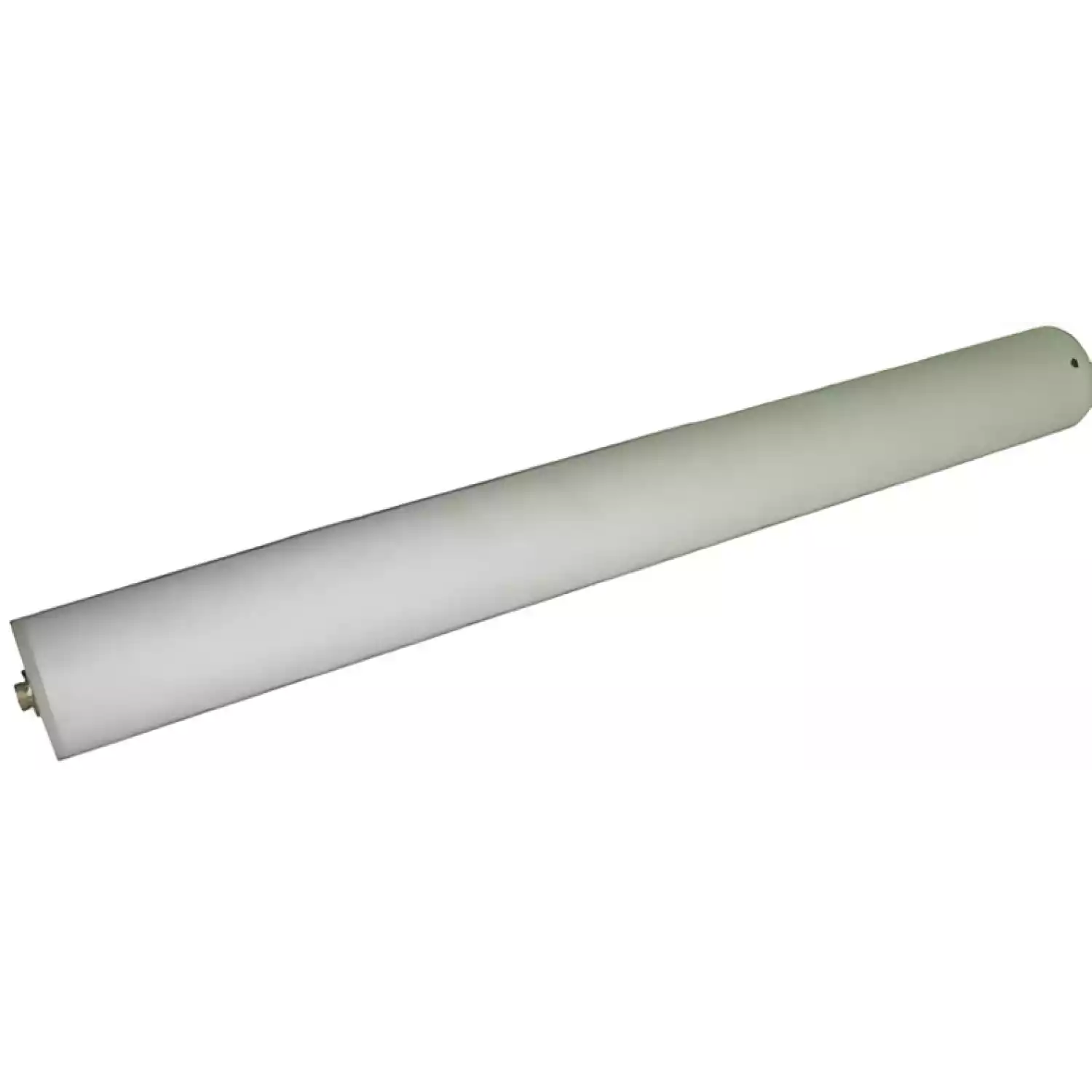

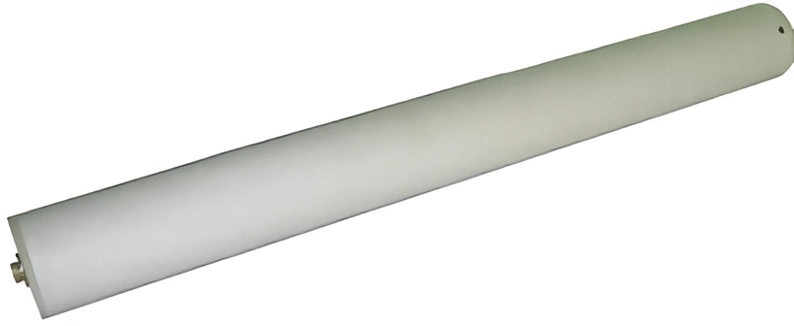

Преобразователи магнитного поля

Преобразователи магнитного поля предназначены для преобразования индукции магнитного поля диапазонов частот 1 Гц ÷ 40 Гц (ПМП-1), 60 Гц ÷ 10 кГц (ПМП-2), 1 Гц ÷ 10 кГц (ПМП-3) в напряжение электрического сигнала.

Система защиты от перегрузок исключает возможность выхода из строя преобразователей при сильных магнитных полях, включая близкие грозовые разряды.

По устойчивости к внешним воздействующим факторам преобразователи соответствуют требованиям группы 1.10 ГОСТ РВ 20.39.304-98 со значением рабочих температур от минус 20ºС до плюс 40ºС.

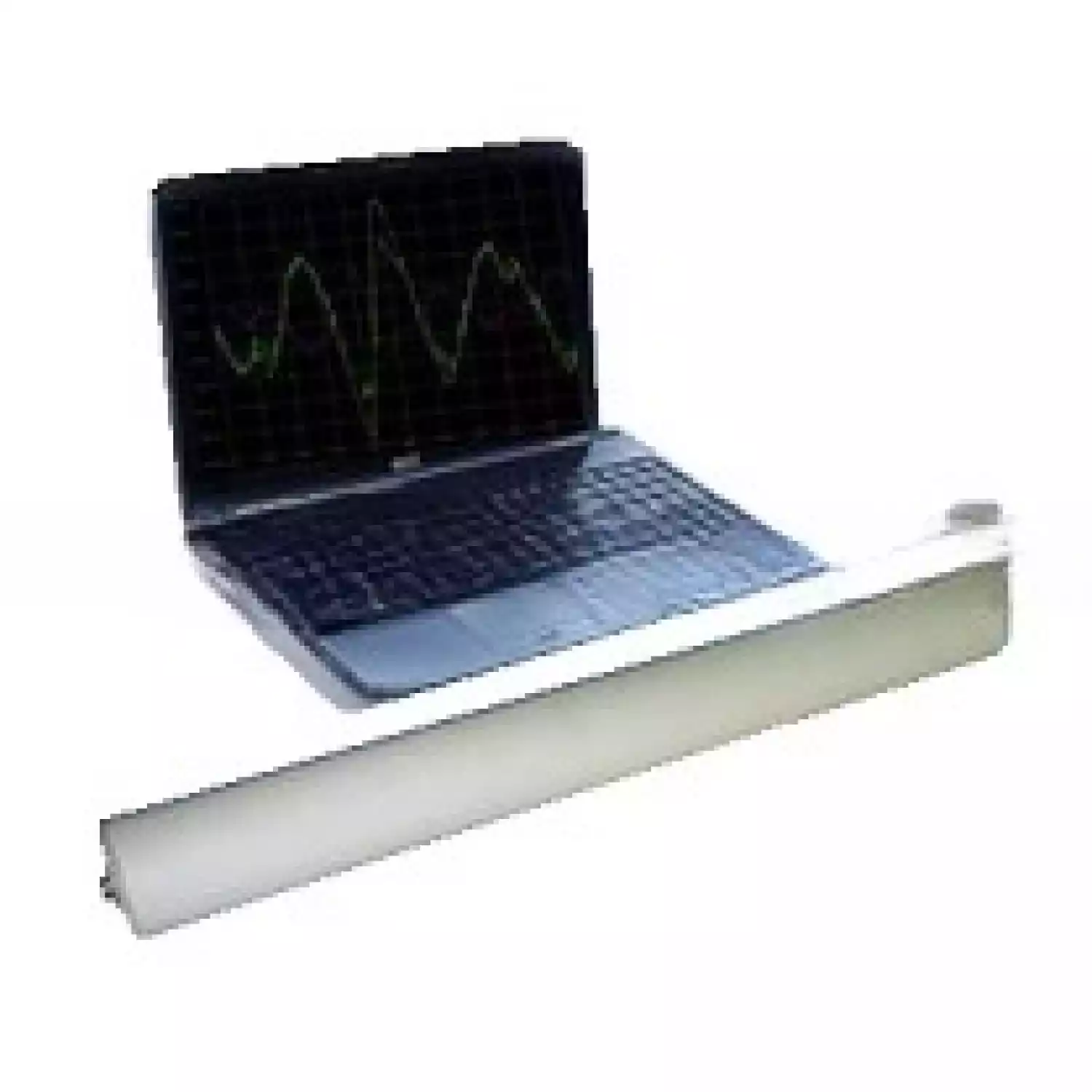

Могут использоваться в комплекте с измерительными приемниками, селективными вольтметрами, осциллографами, платами цифрового ввода для персонального компьютера. Встроенная калибровочная катушка позволяет проводить калибровку преобразователя по тестовому гармоническому сигналу.

Функциональные возможности:

• Измерение уровней магнитных полей.
• Измерение уровней вибраций различных конструкций.

Области применения:

• Обнаружение и измерение уровней биологически опасных для жизни людей электромагнитных излучений (ЭМИ);
• Измерение интенсивность ЭМИ для контроля норм по электромагнитной безопасности (специсследования ПЭМИН);
• Решение задач обеспечения электромагнитной совместимости;
• Решение инженерно-геологических, гидрогеологических, геофизических и геоэкологических задач, в том числе:
  • оценка интенсивности магнитных полей на нефте- и газопроводах,
  • измерение индукции магнитного поля Земли при выполнении магниторазведочных работ,
  • измерение индукции магнитного поля при поиске и разведке месторождений полезных ископаемых,
  • сейсморазведка;
• Исследование магнитных характеристик объектов;
• Измерение остаточного магнитного поля (эффективность магнитных экранов);
• Измерение уровней низкочастотных колебаний (вибраций) строительных конструкций.

Технические характеристики:

• Диапазон рабочих частот:1 Гц ... 40 Гц (ПМП-1),60 Гц ... 10 кГц (ПМП-2),1 Гц ... 10 кГц (ПМП-3);
• Собственные шумы усилителя, не более: 30 нВ/√Гц;
• Предельная чувствительность ПМП-1 на частотах:1 Гц 0.1 пкТл/√Гц(0.08 мкА/м),10 Гц 0.05 пкТл/√Гц(0.04 мкА/м),40 Гц 0.01 пкТл/√Гц(0.008 мкА/м);
• Предельная чувствительность ПМП-2 на частотах:60 Гц 0.01 пкТл/√Гц(0.008 мкА/м),1 кГц 0.003 пкТл/√Гц(0.003 мкА/м),10 кГц 0.001 пкТл/√Гц(0.0008 мкА/м);
• Предельная чувствительность ПМП-3 на частотах:1 Гц 1.0 пкТл/√Гц(0.8 мкА/м),10 Гц 0.1 пкТл/√Гц(0.08 мкА/м),40 Гц 0.02 пкТл/√Гц(0.016 мкА/м),60 Гц 0.01 пкТл/√Гц(0.008 мкА/м),1 кГц 0.003 пкТл/√Гц(0.003 мкА/м),10 кГц 0.001 пкТл/√Гц(0.0008 мкА/м).
• Амплитудный динамический диапазон измеряемого поля, не менее: 120 дБ;
• Выходное сопротивление: 50 или 600 Ом (по требованию Заказчика);
• Питание: 12 В ± 10%, 50 мА;
• Диапазон рабочих температур: минус 20С ... плюс 40С;
• Габаритные размеры, не более: 1000*80 (ПМП-1), 700*80 мм (ПМП-2, ПМП-3);
• Масса, не более: 7 кг (ПМП-1), 5 кг (ПМП-2, ПМП-3).
