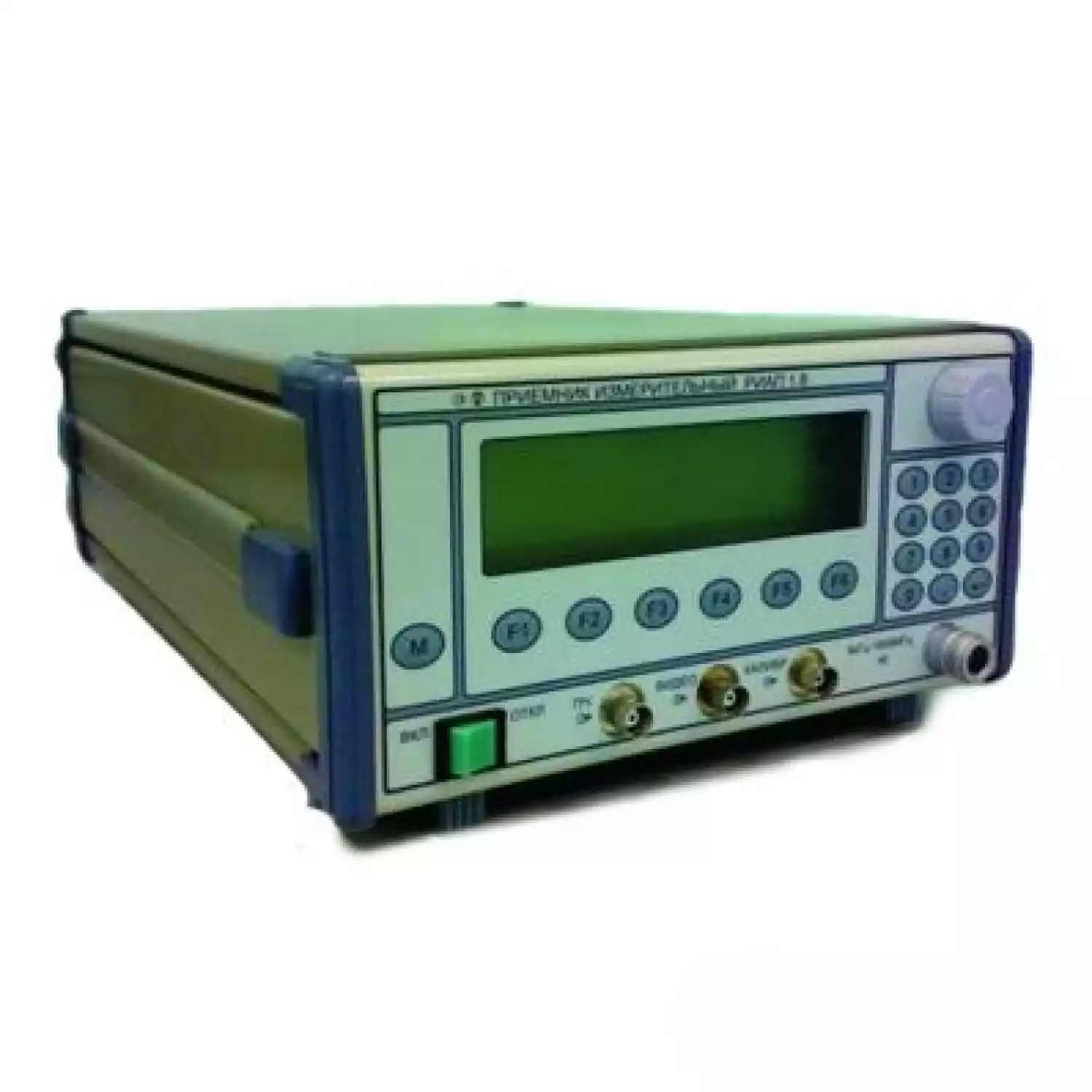

Приемник измерительный РИАП 1.8 (0,009-1800 МГц)

Приемник измерительный РИАП 1.8 переназначен для измерения параметров сигналов в диапазоне частот от 9 кГц до 1.8 ГГц.

Характерные особенности:

2 режима работы: режим измерительного приёмника, режим сканера радиопомех;
портативный;
автономное питание;
цифровая обработка результатов;
автоматизация управления измерениями и установки параметров при подключении к ПЭВМ через интерфейс RS-232/USB2.0;
звуковой контроль источников радиопомех, имеющих амплитудную и частотную модуляции;
индикация результатов измерения в единицах дБмкВ, дБмВт;
высокая точность измерений и стабильность характеристик;
самодиагностика и автокалибровка;
индикация пиковых, квазипиковых и средних значений;
графический дисплей.

Области применения

В сочетании с измерительными антеннами (в том числе производства ФГУП СКБ РИАП П6-50, П6-51, П6-52, ЛПА-1), эквивалентом сети Я6-126 и пробниками напряжений Я6-122, Я6-123 обеспечивает:

селективные измерения напряженности ЭМП;
обнаружение биологически опасных для жизни людей ЭМИ;
измерение интенсивности ЭМИ для контроля норм по электромагнитной безопасности;
решение задач обеспечения электромагнитной совместимости в соответствии с требованиями ГОСТ Р 51319;
контроль норм излучений индустриальных радиопомех от высокочастотных устройств промышленного, научного, медицинского и бытового назначения в соответствии с требованиями ГОСТ Р 51318.11-99.

Технические характеристики РИАП 1.8:

Наименование характеристики	Значение
Диапазон рабочих частот	от 9 кГц до 1,8 ГГц.
Пределы допускаемой абсолютной погрешности измерения частоты, Гц,	не более ±(1х10^-5F+Df),где F частота настройки, Гц; Df измерительная полоса пропускания, Гц.
Полосы пропускания Dfпо уровню минус 3дБ	1 кГц; 1 МГц с погрешностью не более ± 30 %.
Полосы пропускания Dfпо уровню минус 6 дБ	200 Гц; 9 кГц; 120 кГц c пределами характеристик избирательности в соответствии с ГОСТ Р 51319.
Основная погрешность измерения уровня	не более ± 2,5 дБ.
Избирательность по побочным каналам приема	не менее 70 дБ.
Ослабление взаимной модуляции при испытании импульсным сигналом	не менее 36 дБ
Уровень интермодуляционных составляющих 3-го порядка при уровне входных сигналов не менее минус 40 дБмВт при минимальном ослаблении входного аттенюатора	минус 70дБ, в диапазоне 9 кГц -30 МГц; минус 60 дБ, в диапазоне от 30 МГц до 1,8 ГГц
Демодулятор	АМ, ЧМ
Дистанционное управление	RS-232 (USB 2.0 с преобразователем интерфейса)
Напряжение питания	от 10,5 до 14,4 В
Потребляемая мощность	не более 10 Вт
Время работы от встроенного аккумулятора	не менее 4 часов
Средняя наработка на отказ приемника	не менее 6000 ч.
Масса с аккумулятором, не более	6.5 кг.
Габаритные размеры	129х250х393 мм

Приёмник измерительный РИАП 1,8 с квазипиковым детектором и детектором средних значений в полосах частот, определенных ГОСТ Р 51319-99, обеспечивает измерение синусоидальных и импульсных напряжений не менее значений, указанных ниже в таблице.

Диапазон частот, МГц	Вид показания	Ширина полосы пропускания, кГц	*Нижний предел измерения, дБмкВ	Верхний предел измерения, дБмкВ
0,009-0,15	Среднее	0,2	8	77
0,009-0,15	Квазипиковое	0,2	14	77
0,15-30	Среднее	9	8	77
0,15-30	Квазипиковое	9	14	77
30-1800	Среднее	120	18	77
30-1800	Квазипиковое	120	25	77

* При соотношении сигнал шум 14 дБ и дополнительной погрешности 1 дБ. При соотношении сигнал шум 7 дБ и дополнительной погрешности 3 дБ нижний предел измерений для квазипикового детектора уменьшается на 7 дБ.
