SV 100 — трёхканальный, виброметр, анализатор спектра для измерения общей вибрации на рабочих местах

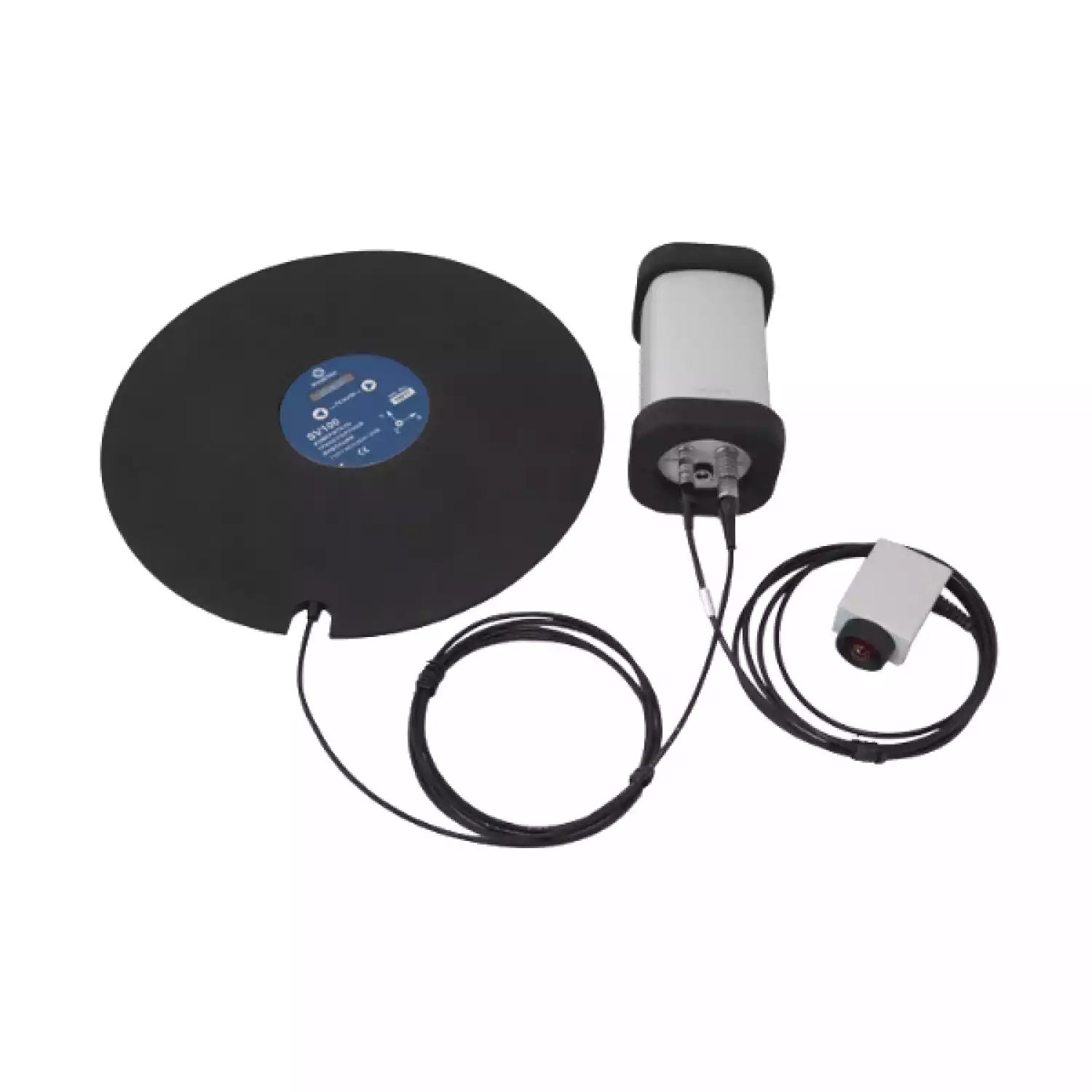

SV 100 — новейший, беспроводной, цифровой, трёхканальный виброметр (ГОСТ ИСО 8041-2006) для измерения вибрации на рабочих местах в соответствии со стандартом ГОСТ 31319-2006.
Прибор применяется для измерения общей вибрации как в стационарных условиях, так и в транспортных средствах.
Воплощая в себе самые современные технологии, SV 100 стал, в тоже время, простым и надежным в работе прибором.
ТОЧНОСТЬ ИЗМЕРЕНИЙ
Используемые в настоящее время приборы позволяют выполнять только кратковременные и выборочные измерения, что обуславливает высокий уровень неопределенности.
Однако методика измерения вибрации на рабочем месте (ГОСТ 31319-2006) требует, чтобы конечный результат содержал информацию о всех режимах работы оборудования, а также обо всех изменениях условий работы в течение рабочей смены.
SV 100 — единственный прибор, обеспечивающий выполнение этого требования без значительных усилий и затрат со стороны оператора, выполняющего измерения.
СОВРЕМЕННЫЙ ТРЁХОСЕВОЙ MEMS АКСЕЛЕРОМЕТР СО ВСТРОЕННОЙ ПАМЯТЬЮ TEDS
Для измерения общей вибрации в приборе SV 100 используются новейшие MEMS технологии, позволившие создать акселерометр, имеющий огромные преимущества по сравнению с традиционными пьезоэлектрическими преобразователями.
К таким преимуществам можно отнести: высокую ударопрочность, низкое потребление энергии, линейную амплитудно-частотную характеристику, вплоть до 0 Гц и многие другие особенности.
Акселерометр прибора SV 100 поддерживает стандарт TEDS, позволяющий сохранять калибровочные поправки непосредственно в его собственной памяти.
ИЗМЕРЕНИЯ НА ПОВЕРХНОСТИ СИДЕНИЯ
Для выполнения измерений необходимо положить прибор на сиденье транспортного средства. Обычно, массы водителя достаточно для фиксации диска на поверхности сиденья в целях измерения общей вибрации. Тем не менее, для большей надежности прибор может быть зафиксирован с помощью ремня.
ИЗМЕРЕНИЯ НА ПОВЕРХНОСТИ ОПОРЫ НОГ
В случае стоящего человека измерения выполняют на поверхности, которая служит опорой его ног. Для установки прибора на эту поверхность используется металлический диск, удовлетворяющий требованиям ГОСТ 31319-2006. Прибор SV 100 жестко крепится к диску с помощью резьбовой шпильки.
ОТСУТСТВИЕ ПРОВОДОВ И КАБЕЛЕЙ

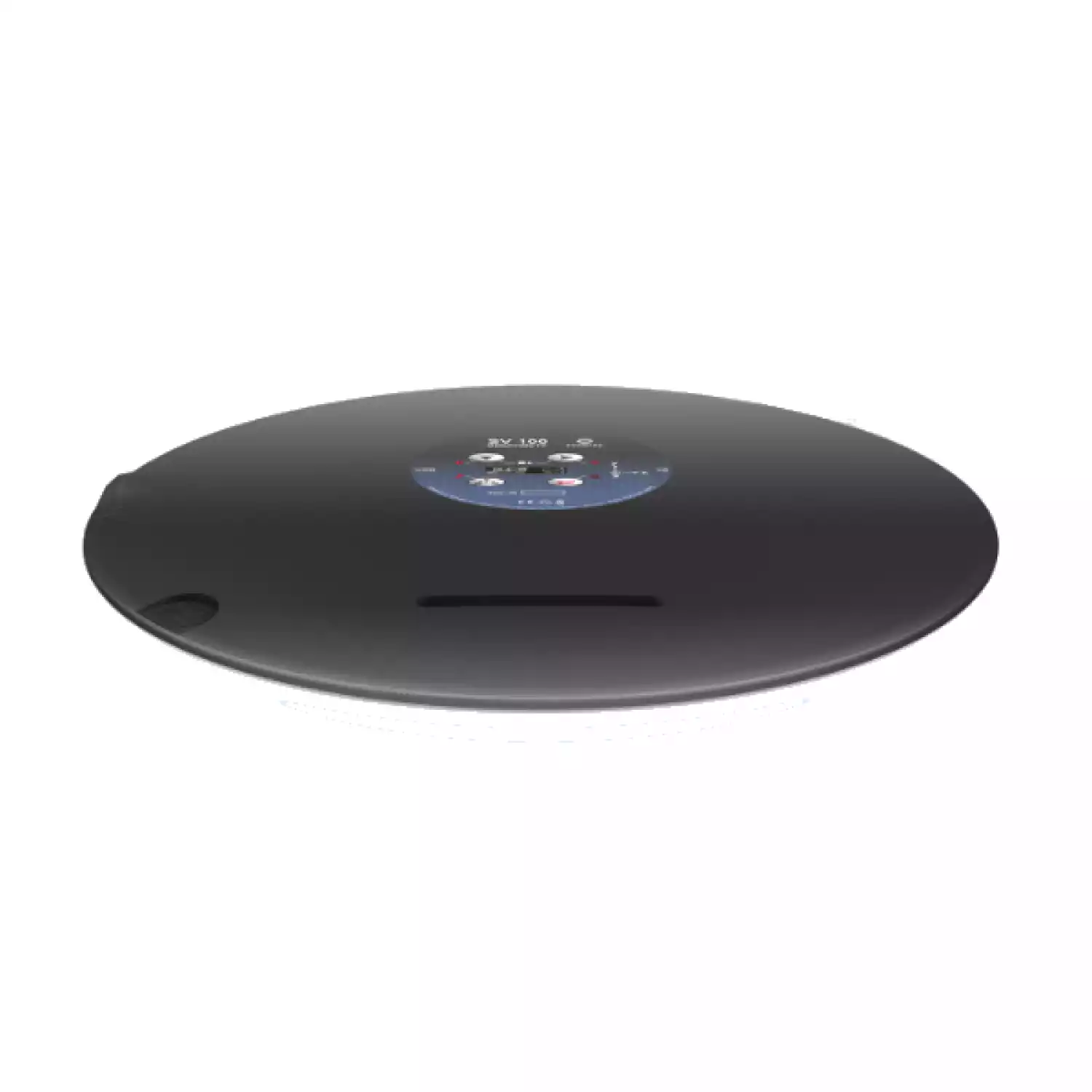

Одна из главных особенностей прибора в том, что он представляет из себя моноблок. Все элементы прибора: акселерометр, вычислительный процессор и аккумуляторы питания находятся внутри металлического корпуса, встроенного в полужесткий резиновый диск, который в свою очередь удовлетворяет требованиям ГОСТ ИСО 10326-1. Отсутствие соединительных проводов устраняет связанные с ними поломки прибора, повышая надежность конечного результата.
КОНТРОЛЬ РАБОТНИКА НА РАБОЧЕМ МЕСТЕ
В приборе SV 100 помимо трёхосевого акселерометра расположен датчик присутствия человека на рабочем месте. Этот датчик фиксирует наличие человека на сидении и выделяет маркером в истории измерения вибрации периоды его присутствия или отсутствия.
Используя эту функцию, результаты измерений, полученные в моменты отсутствия работника, можно легко исключить из расчета сменного воздействия.
ПРОСТАЯ НАСТРОЙКА И УПРАВЛЕНИЕ ПРИБОРОМ

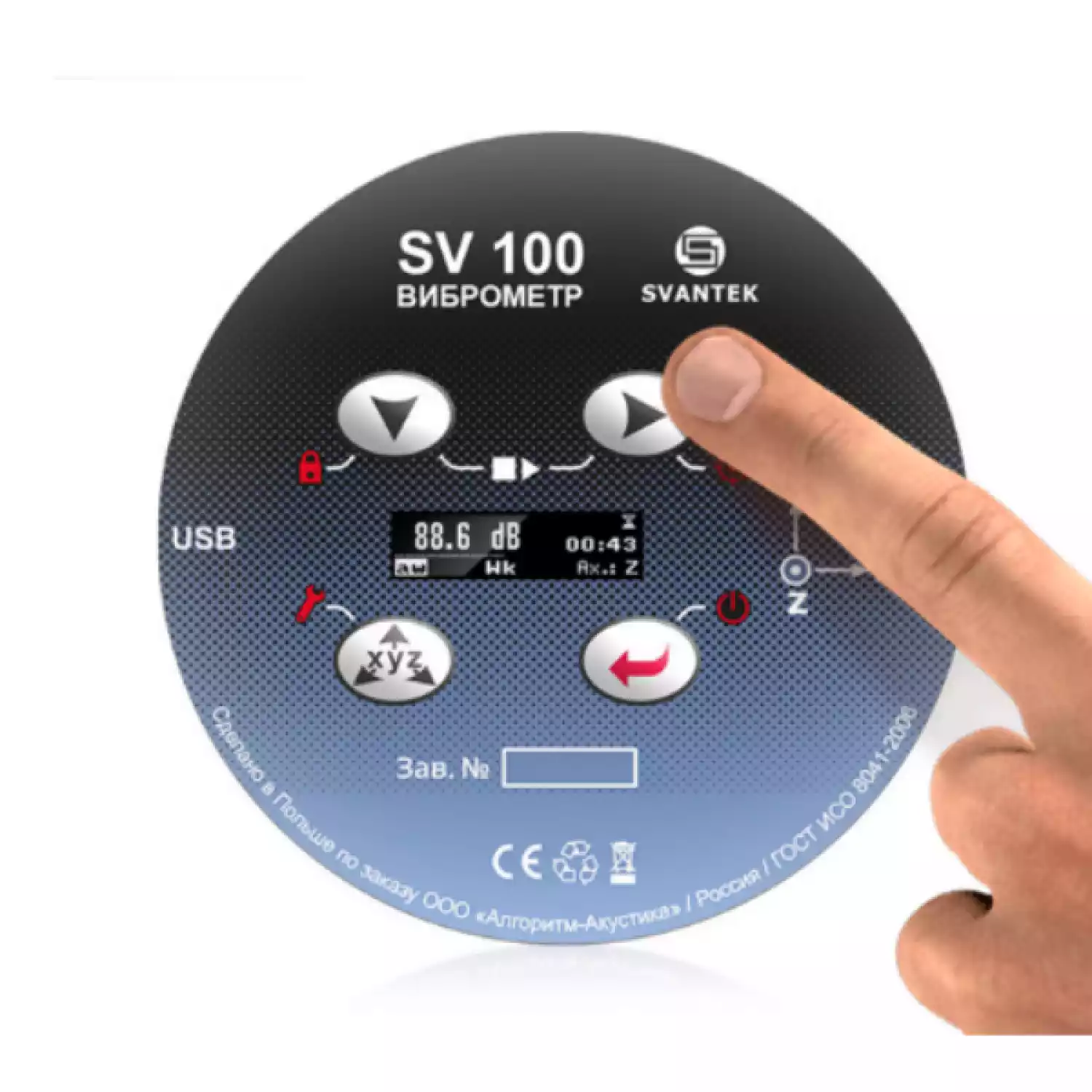

В полевых условиях настройка прибора может быть выполнена с помощью четырёх клавиш и OLED дисплея. При выполнении измерений клавиатура блокируется от несанкционированного доступа, а дисплей отключается.
1/1 И 1/3 ОКТАВНЫЙ СПЕКТРАЛЬНЫЙ АНАЛИЗ И ЗАПИСЬ ВРЕМЕННОГО СИГНАЛА * ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
SV 100 — параллельно с измерением корректированных значений по трем осям X, Y, Z может выполнять 1/1 или 1/3 октавный спектральный анализ. Это позволяет правильно идентифицировать источники и подобрать средства индивидуальной защиты для работника.
Запись временного сигнала даёт возможность многократно обрабатывать результаты измерений с помощью различных функций.
АВТОМАТИЧЕСКОЕ ВЫЧИСЛЕНИЕ СМЕННОГО ВОЗДЕЙСТВИЯ ВИБРАЦИИ В СООТВЕТСТВИИ С ГОСТ 31191.1-2004
Файлы с результатами измерения используются для автоматического вычисления воздействия и оценки неопределенности результата в соответствии с ГОСТ 31191.1-2004.
ИНТЕРФЕЙС
Связь прибора с компьютером и другими устройствам, например, со смартфоном или планшетным ПК может осуществляться через USB 2.0 или Bluetooth порты.

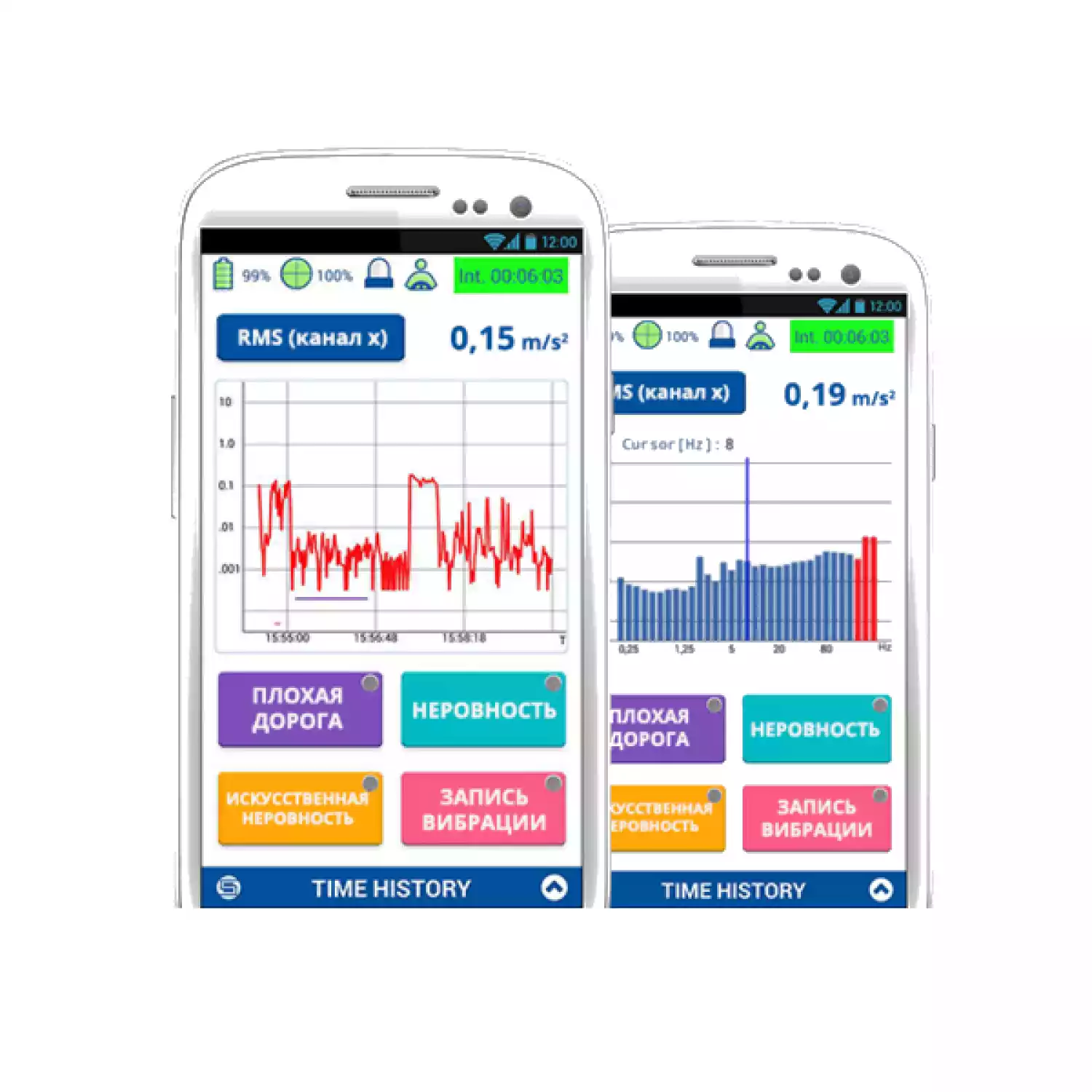

СВЯЗЬ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ С GPS/ГЛОНАСС КООРДИНАТАМИ
Связь со смартфоном или планшетным ПК позволяет использовать их GPS модуль для сохранения координат местонахождения прибора вместе с результатами измерений.
Это позволяет, при выгрузке результатов в компьютер, отобразить на карте маршрут, на котором были выполнены измерения.
В зависимости от уровня вибрации маршрут на карте окрашивается разными цветами, фиксируя зависимость вибрационного воздействия от скорости движения и реальных дорожных условий.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SV 100:
НОРМАТИВНЫЕ ДОКУМЕНТЫ
| соответствие стандартам
(1 класс точности)
|
IEC 61260:1995; ISO 8041: 2005;
ГОСТ 17168-82 Фильтры октавные и третьоктавные
ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ ВИБРОМЕТРА
| измеряемое значение |
СКЗ, VDV, MTVV, MAX, ПИК, ПИК-ПИК, вектор, А(8), Dose, ELV, EAV |
| частотный диапазон |
от 0,1 Гц до 150 Гц |
| акселерометр |
тип MEMS, встроенный в прибор |
| диапазон измерений |
от 0,01 м/с2 до 50 м/с2 |
| линейные рабочие диапазоны |
один диапазон |
| частотные корректирующие характеристики (фильтры HMV) |
Wk, Wd, Wm, Wb
корректирующие фильтры по ИСО 8041:2005, ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31191.1-2004BL_Wk, BL_Wd, BL_Wm, BL_Wb
полосовые фильтры по ИСО 8041:2005, ГОСТ ИСО 8041-2006, ГОСТ 31191.1-2006 |
| общая погрешность при измерении виброускорения |
< ± 0,5 дБ |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ 1/1 И 1/3 ОКТАВНОГО АНАЛИЗАТОРА
| 1/1 октавные фильтры |
десять 1/1 октавных фильтров шестого порядка с центральными частотами от 0,25 Гц до 125 Гц, измеряющих в реальном времени в соответствии с МЭК 61260-1995 (1 класс) |
| 1/3 октавные фильтры |
двадцать три 1/3 октавных фильтров шестого порядка с центральными частотами от 0,8 Гц до 125 Гц, измеряющих в реальном времени в соответствии с МЭК 61260-1995 (1 класс) |
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА
| количество каналов |
четыре, из них:
— три для измерения вибрации;
— один для измерения статической силы
|
| АЦП |
частота дискретизации 750 Гц
глубина квантования 3 х 16 бит |
| диапазон датчика силы |
0,2 Н — 100,0 Н |
| память |
встроенная до 64 мБ флеш память |
| порты для коммуникации |
USB |
| питание |
— шесть батареек или аккумуляторов размера АА (штатно);
— от автомобильного «пикуривателя» через адаптер;
— от компьютера через USB порт;
— от сети 220В при подключении через сетевой адаптер |
| размер |
233 мм х 12 мм |
| вес |
0,5 кг с полужестким резиновым диском |

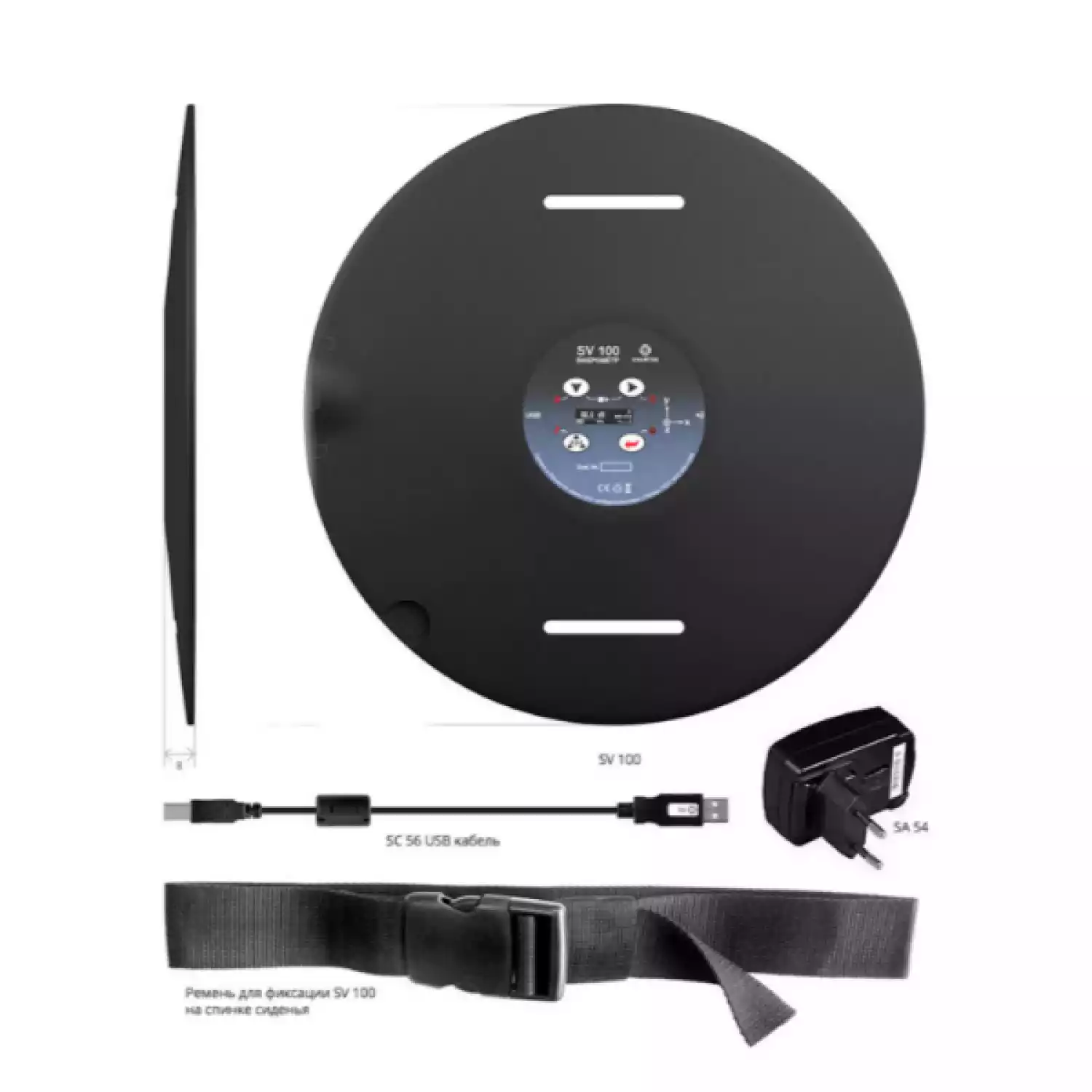

БАЗОВАЯ КОМПЛЕКТАЦИЯ ПРИБОРА SV 100:
SC 56 — кабель микро USB для подключения прибора к компьютеру и другим внешним устройствам.
SA 54 — зарядное устройство.
Четыре щелочных батарейки размера ААА с постоянным контролем заряда. Возможно питание прибора от сети 220 В через сетевой блок постоянного тока.
SA 145 — кейс для хранения и транспортировки прибора.
РЕЖИМЫ ИЗМЕРЕНИЯ SV 100 :
Режим измерения — ВИБРОМЕТР
Режим измерения — ИСТОРИЯ
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ SVANPC++
SvanPC++ View — модуль «ПРОСМОТР» программного обеспечения SvanPC++ для подключения прибора к компьютеру. Функции: выгрузка данных, просмотр результатов и графиков, расчёт текущих эквивалентных значений, прослушивание аудиозаписей, экспорт в MS Excel и в MS Word.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «ПОМОЩНИК»
ПО «Помощник» — программа для автоматического вычисления сменного воздействия шума в соответствии с ГОСТ ИСО 9612-2013.
