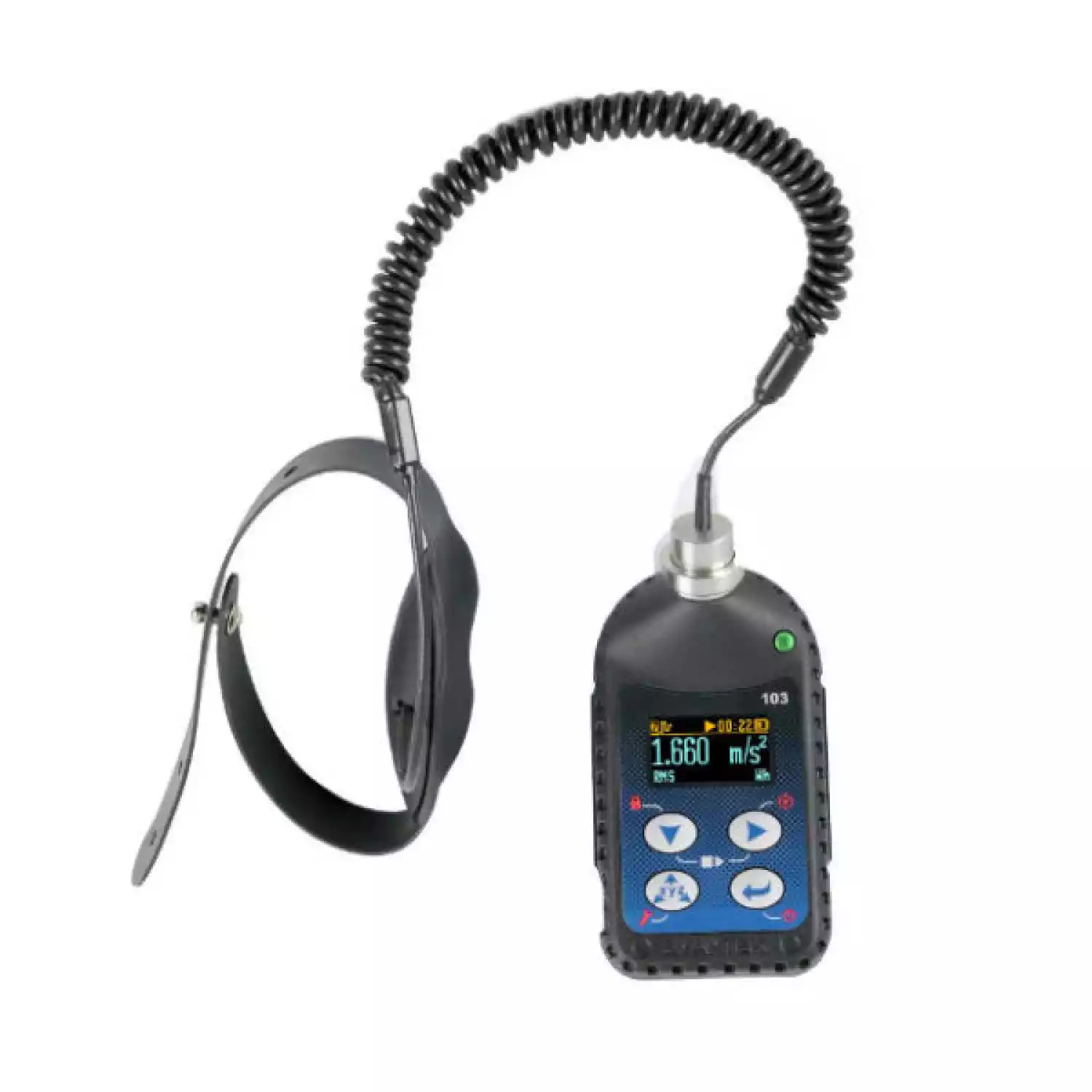

SV 103 — первый в мире персональный виброметр (ГОСТ ИСО 8041-2006) в соответствии со стандартом ГОСТ 31192.1,2-2005 локальной вибрации, воздействующей на человека при работе с ручным инструментом.
Этот тип вибрации особенно вреден для здоровья человека, так как приводит к патологическим изменениям в нервной системе конечностей, вызывая болезнь, связанную с синдромом белых пальцев.
Невозможно бороться с этой болезнью с помощью лекарственных средств. Избежать её позволяет правильный режим труда с ручным инструментом.
Для этого необходимо регулярно контролировать воздействие локальной вибрации в реальных условиях работы и не допускать превышения санитарных норм.
Используемые в настоящее время приборы позволяют выполнять только кратковременные и выборочные измерения, что обуславливает высокий уровень неопределенности, достигающей от 40% до 80%, и не гарантирует устранение причин, приводящих к синдрому белых пальцев.
Применение персонального виброметра SV 103 даёт возможность контролировать вибрационное воздействие в течение всей смены или всего периода работы с инструментом, что значительно снижает неопределенность конечного результата и позволяет эффективно бороться с профессиональными заболеваниями.

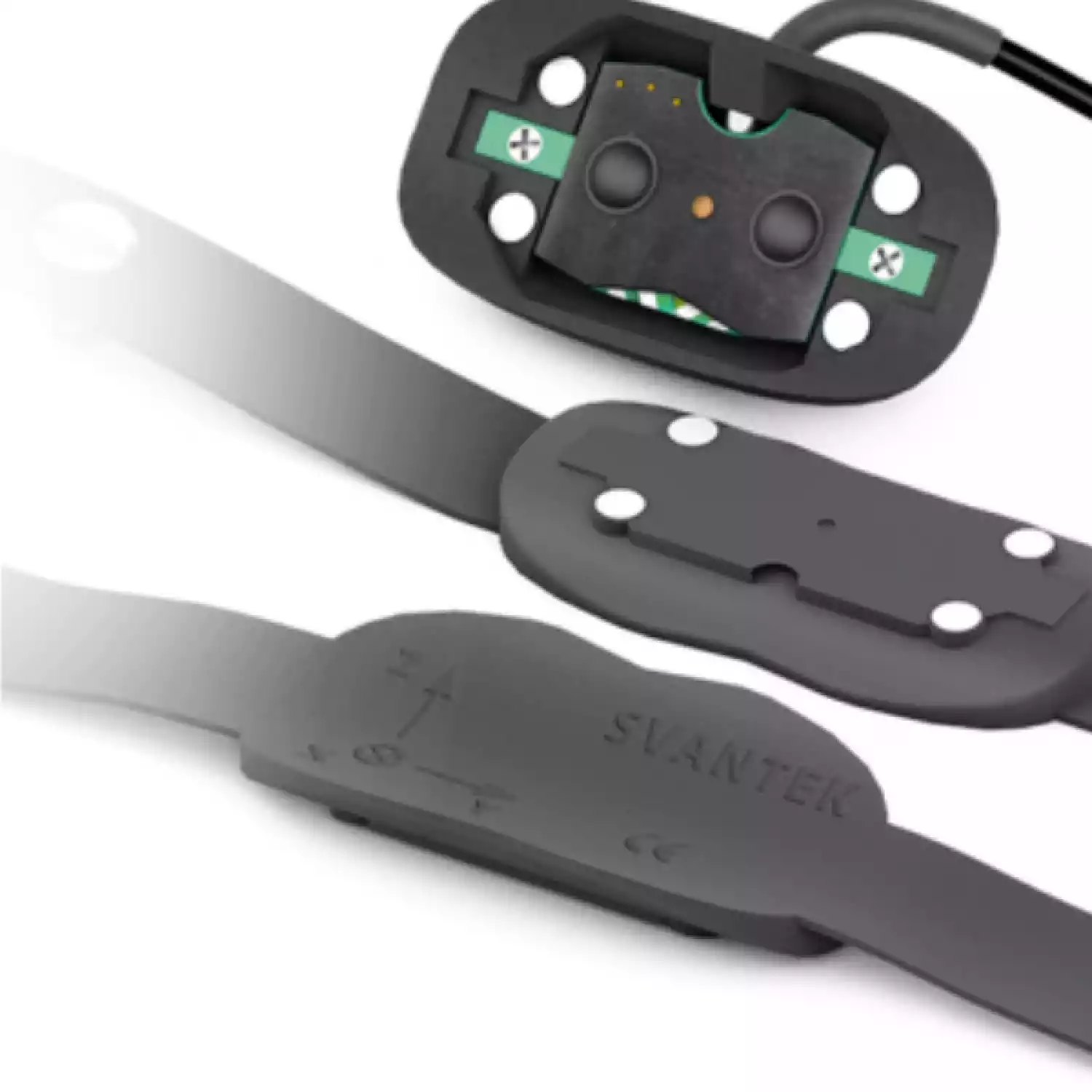

В датчике SV 107 для измерения локальной вибрации используются новейшие MEMS технологии, которые позволили создать акселерометр с огромными преимуществами перед традиционными пьезоэлектрическими преобразователями.
К таким преимуществам можно отнести:
Дополнительно к этому MEMS технология устранила барьер, связанный с размером и весом датчика, позволив создать миниатюрный трёхосевой акселерометр, способный разместиться непосредственно в ладони человека.
Акселерометр SV 107 обладает собственной памятью, соответствующей стандарту TEDS, и это дает возможность хранить информацию о заводском номере и калибровочных поправках в самом датчике.
Контролировать значение контактного усилия можно непосредственно на дисплее прибора вместе со значениями измеряемой вибрации по трём осям.

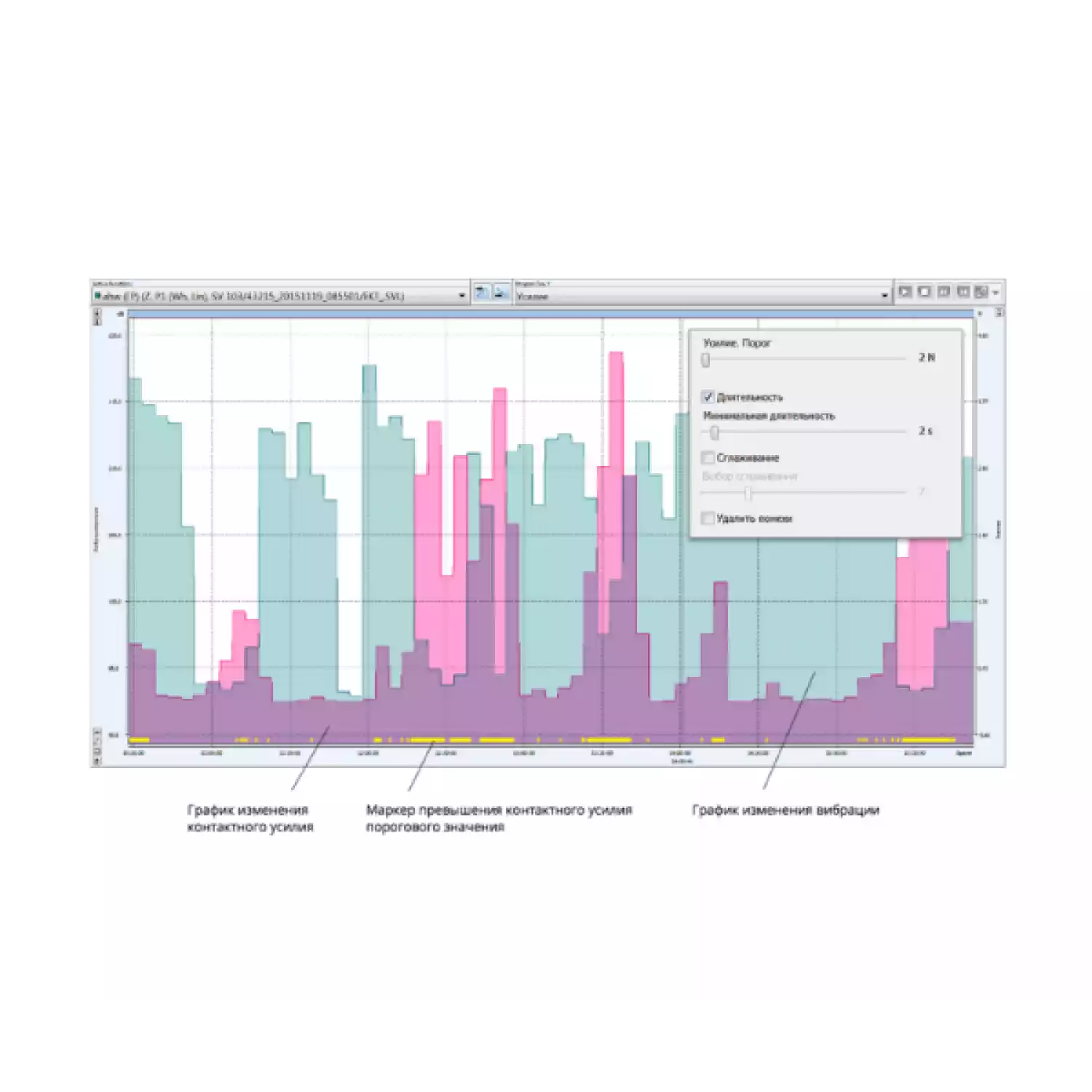

Помимо визуального контроля записывается история измерения контактного усилия, которая накладывается на историю измерения вибрации. Это позволяет проанализировать результат измерения и сделать предварительные выводы.
Так, если вибрация имеет большое значение, а контактное усилие при этом близко к нулю, то, соответственно, отсутствует и передача вибрационного воздействия со стороны ручного инструмента на руку работника.
При этом на графиках истории измерения контактного усилия и вибрации можно задавать пороговые значения и рассматривать только ту вибрацию, когда контактное усилие превышало заданную величину. А вибрацию, когда контакт работника с ручным инструментом отсутствовал, можно исключить из расчёта сменного воздействия.
Применение контактного усилия для выявления источников неопределенности при измерении позволяет значительно снизить общую неопределенность самого конечного результата.
SV 103 позволяет выполнять калибровку с записью калибровочных коэффициентов либо в один файл с результатами измерений, либо непосредственно в память акселерометра.
Для калибровки акселерометра SV 107 необходимо использовать адаптер SA 105 (заказывается дополнительно) и виброкалибратор SV 111, либо SV 110.
SV 103 имеет два режима работы:
Измерение в обоих режимах выполняется параллельно и независимо друг от друга.
Спектральный анализ используется для идентификации источников и правильного выбора средств индивидуальной защиты работника.
Опция записи временного сигнала (цифровой магнитофон) записывает исходный сигнал в цифровом виде, и это позволяет в дальнейшем его многократно обрабатывать с применением различных функций.
Виброметр SV 103 комплектуется программным обеспечением «Помощник», позволяющим быстро считывать результаты измерений из прибора и выполнять автоматический расчет сменного воздействия локальной вибрации на основе выполненных измерений в соответствии с ГОСТ 31192.1,2-2005.
Результаты измерений и вычислений представляются в понятной и доступной форме в виде таблицы, которая помещается в протокол отчета.

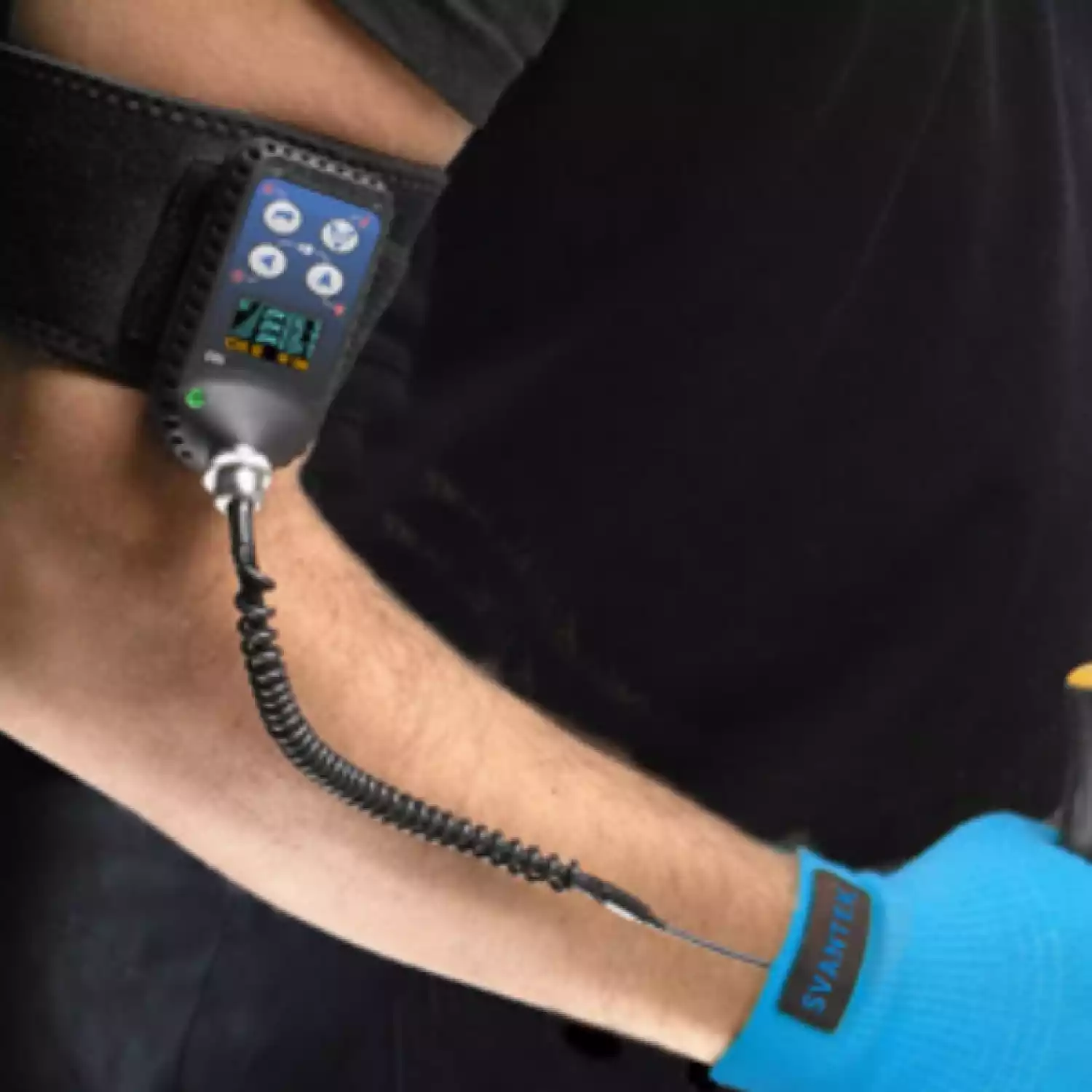

Портативные размеры и малый вес прибора позволяет закрепить его непосредственно на работнике таким образом, чтобы он не мешал выполнять производственные операции и трудовые функции, но при этом позволял выполнять длительные измерения без участия дополнительного оператора-измерителя. Наиболее удобное расположение прибора на руке работника в области предплечья.
Для этого в комплекте с прибором поставляется нарукавная повязка и обхватывающие ремни, надежно фиксирующие прибор на работнике.
Цветной OLED дисплей с разрешением 128 x 64 пиксела обеспечивает прекрасную видимость и считывание результатов измерений как в темное, так и дневное время.
Связь прибора с компьютером и другими внешними устройствами осуществляется либо через USB 2.0, либо через инфракрасный порт/
Прибор SV 103 имеет встроенную SD карту памяти объемом 8 Гб, позволяющей записывать все главные результаты и истории всех измерений, включая историю измерения контактного усилия непрерывно в течение нескольких десятков часов.
Прибор SV 103 работает от встроенных Ni-MH аккумуляторных батарей, обеспечивающих непрерывную работу в течение более 40 часов и заряжаемых через USB интерфейс, при подключении к компьютеру.
Для одновременного подключения пяти приборов SV 103 к компьютеру с целью их одновременной настройки, считывания результатов измерений, а также быстрой зарядки аккумуляторов возможно воспользоваться USB хабом SA 156.
Вместе с прибором поставляется мощная программа «Помощник», позволяющая выполнять и управлять настройками прибора, просматривать результаты измерений и вычислять сменное воздействие на работника. Несомненным преимуществом программы является возможность управления базой данных всех результатов измерений, автоматическая обработка и формирование протокола отчета.
| Назначение прибора | измерение локальной вибрации |
| Соответствие стандартам | ГОСТ ИСО 8041-2006 ГОСТ 31192.1- 2004 ГОСТ 31192.2- 2005 |
| Количество каналов | три канала с одновременным измерением вибрации по осям X, Y и Z |
| Измеряемые значения | ahw (RMS), ahv (VECTOR), A(8), Peak, Peak-Peak, ELV, EAV |
| Частотные корректирующие фильтры | Wh и BL_Wh |
| Диапазон измерений | от 0,2 м/с2 (RMS) до 2000 м/с2 (Peak) |
| Частотный диапазон | от 1,0 Гц до 2000 Гц |
| Акселерометр | SV 107 трёхосевой (MEMS, TEDS), встроенный в адаптер для измерения в руке |
| История измерений | запись истории измерения вибрации по трем осям и запись истории измерения контактного усилия |
| Спектральный анализ в реальном времени (дополнительная опция) | 1/1 и 1/3 октавный спектр |
| 1/1 октавные фильтры | восемь 1/1 октавных фильтров шестого порядка с центральными частотами от 8,0 Гц до 1000 Гц, измеряющих в реальном времени |
| 1/3 октавные фильтры | двадцать четыре 1/3 октавных фильтров шестого порядка с центральными частотами от 6,3 Гц до 1250 Гц, измеряющих в реальном времени |
| Дисплей | цветной OLED 128 x 64 пиксела |
| Память | 8 Гб |
| Интерфейс | USB 2.0 |
| Клавиатура | 4 клавиши |
| Питание | Ni-MH перезаряжаемые аккумуляторы |
| Размер | 88 мм х 49,5 мм x 19,2 мм |
| Вес | 0,160 кг с датчиком SV 107 |
