SV 106 виброметр

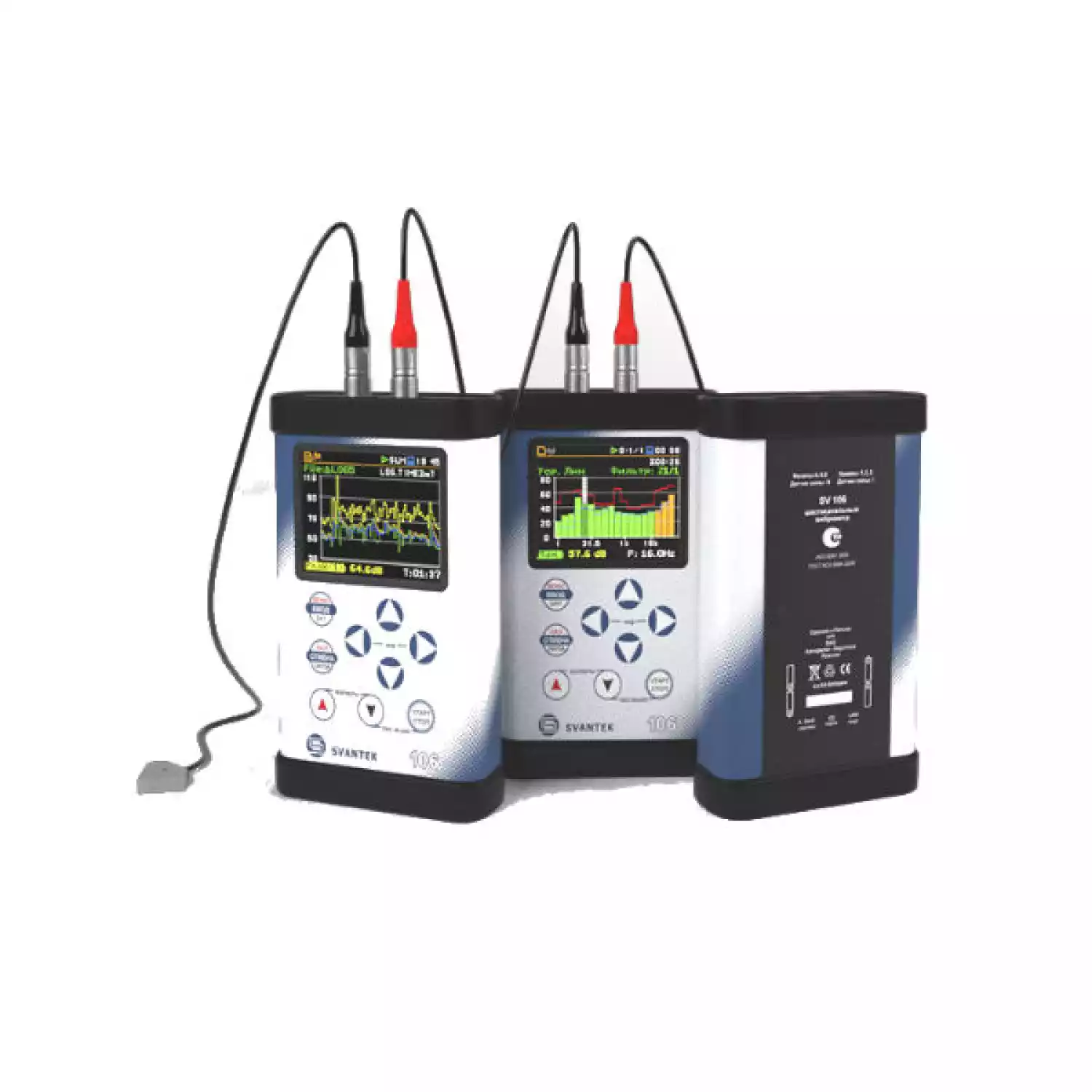

SV 106 — портативный, цифровой, шестиканальный прибор для измерения уровня вибрации: виброметр, отвечающий требованиям ГОСТ ИСО 8041-2006 (ISO 8041:2005), а также 1/1 и 1/3 октавный анализатор спектра в соответствии с ГОСТ 17168-82 и МЭК 61620:1995.

Прибор предназначен для измерения вибрации с целью оценки её воздействия на организм человека, в соответствии со стандартами ГОСТ 31191.1,2,5-2004 (ISO 2631-1,2&5), ГОСТ 31192.1,2-2004 (ISO 5349-1:2001), а также для измерения вибрационных характеристик источников вибрации.

Прибор SV 106 — незаменимый помощник для консультантов и инженеров, чья работа связана с изучением распространения и ограничением воздействия вибрации на людей.

Прибор может одновременно измерять вибрационный сигнал от двух трёхкомпонентных датчиков, например, для измерения оценки воздействия локальной вибрации на обе руки рабочего, или для одновременного измерения общей и локальной вибрации, например, в транспорте.

SV 106 параллельно измеряет все используемые для санитарно-гигиенических целей вибрационные параметры такие, как: RMS, Peak, Peak-Peak, VDV, MTVV, A(8) или Dose с применением необходимых взвешивающих фильтров.

Возможность записи истории измерения результатов (в соответствии с ISO 2631-5) на внешнюю микро SD-карту позволяет документировать измерения и без труда размещать всю собранную информацию на персональный компьютер для последующей обработки с помощью программы SvanPC++ или SvanPC++Экологический мониторинг.

Подключая к прибору трёхкомпонентный акселерометр SV 38, встроенный в полужёсткий резиновый диск, можно выполнять измерения общей вибрации на полу, вставая на диск, на сидении автомобиля, садясь на него, и спинке этого сидения.

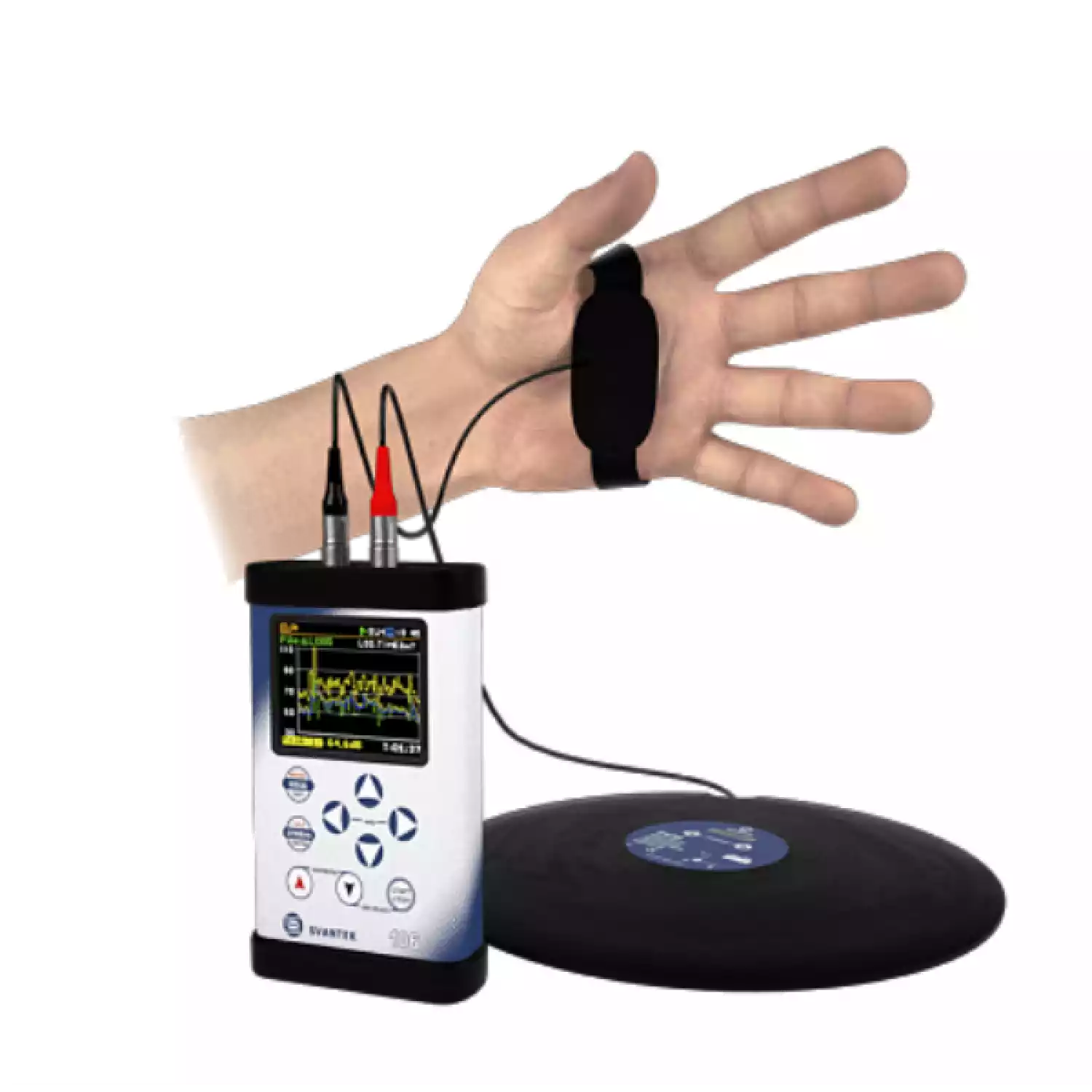

Трёхкомпонентный акселерометр SV 105, встроенный в адаптер специальной формы, применяется для измерения локальной вибрации, от ручного инструмента. Подключив к прибору два таких датчика можно выполнить измерение одновременно на двух руках рабочего по трём осям на каждой руке.

Акселерометр SV 105, позволяет измерять импульсную вибрацию высокой амплитуды, поскольку он снабжён низкочастотным механическим фильтром, защищающим акселерометр от эффекта смещения постоянного тока.

При этом, датчик SV 105 может поставляться с интегрированным в него датчиком силы, что даёт возможность одновременно с измерением вибрации, контролировать усилие прижатия датчика к рукоятке ручного инструмента.

Сохранение истории измерения результатов каждого канала на внешнем носителе (микро SD карте) позволяет полностью задокументировать измерение в течение длительного периода времени (до нескольких суток) и передавать всю записанную информацию на ПК для подготовки протокола отчета об измерении и дополнительной последующей обработки данных с помощью программы SvanPC++.

Прибор обладает большим количеством частотно-корректирующих фильтров:

Wh, Wk, Wd, Wc, Wj, Wm, Wg, Wb, Wf, BL Wh, BL Wk, BL Wd, BL Wc, BL Wj, BL Wm, BL Wg, BL Wb, BL Wf в соответствии с ГОСТ 31191.1,2,5-2004 (ISO 2631-1,2&5) и ГОСТ 31192.1-2005 (ИСО 5349-1:2001).

В режиме анализатора спектра SV 106 удовлетворяет требованиям ГОСТ 17168-82 и МЭК 61260:1995 и одновременно выполняет широкополосный спектральный анализ во всех 1/1 и 1/3 октавных полосах частот с центральными частотами от 0,4 Гц до 2500 Гц.

Высокоскоростной USB 1.1 интерфейс (с тактовой частотой 12 MГц) обеспечивает связь прибора с ПК в реальном времени и позволяет обмениваться данными между прибором и ПК.

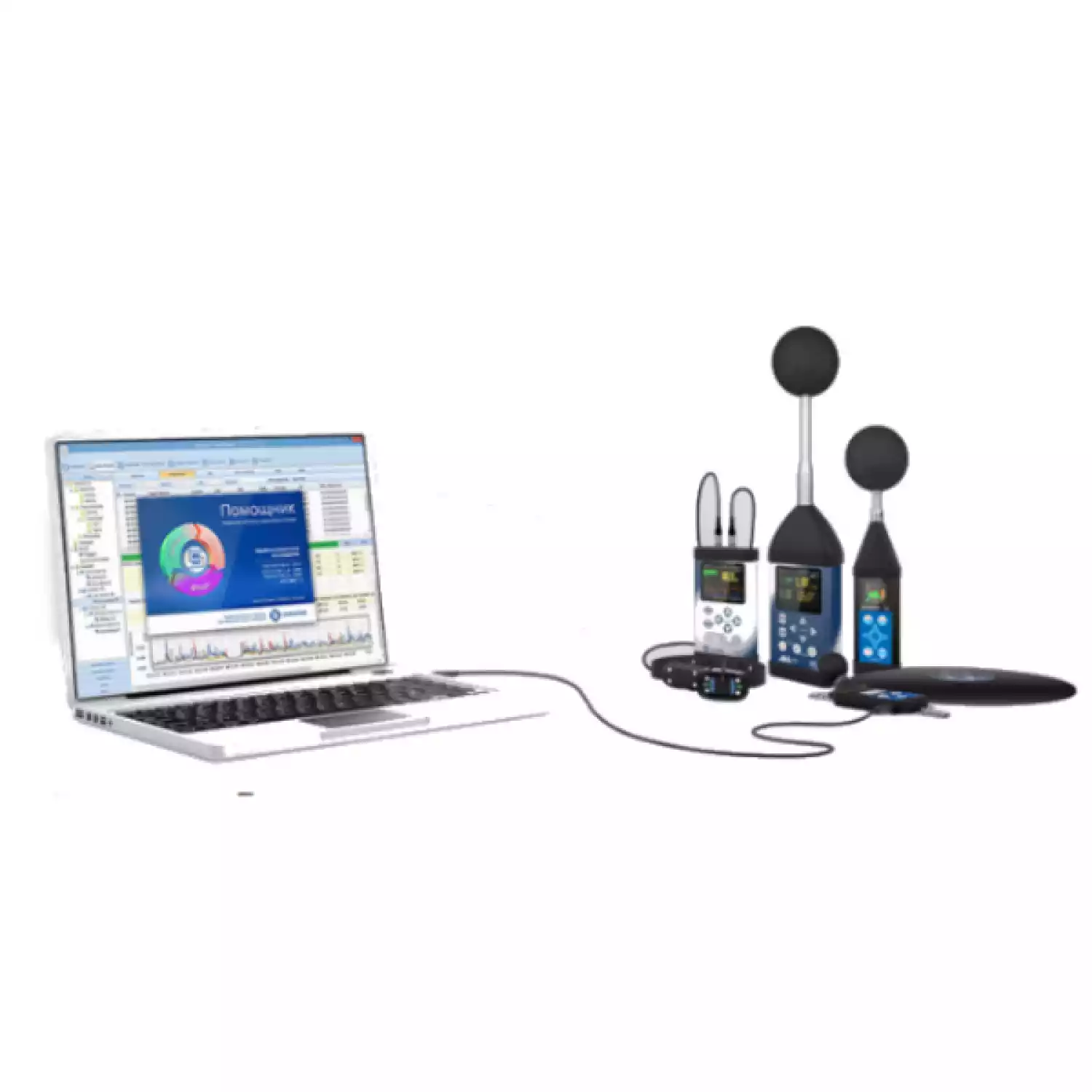

Прибор SV 106 поставляется в комплекте с программой SvanPC++, предназначенной для передачи данных в компьютер, просмотра и общей обработки результатов, а также позволяет экспортировать результаты в основные офисные пакеты программ.

Дополнительно прибор может быть укомплектован пакетом программыSvanPC++Экологический мониторинг, предназначенным для расширенной обработки и анализа результатов измерений, включая статистическую обработку и автоматическое генерирование отчетов.

Прибор питается от четырех стандартных элементов типа AA, или перезаряжаемых аккумуляторных батарей. Возможно питать прибор от внешнего источника постоянного тока или по интерфейсу USB.

Прочный корпус и портативные размеры делают прибор превосходным инструментом для измерений в полевых условиях.

ОСОБЕННОСТИ SV 106:

• Виброметр, удовлетворяющий требованиям ГОСТ ИСО 8041–2006 (ISO 8041:2005);
• Измерение общей вибрации в соответствии с ГОСТ 31191.1,2,5–2004 (ISO 2631–1,2&5), включая VDV и MTVV;
• Измерение локальной вибрации в соответствии с ГОСТ 31192.1,2–2004 (ISO 5349–1:2001) по трём каналам на двух руках одновременно;
• Одновременное измерение виброускорения по шести каналам и измерение усилия прижатия каждого из двух акселерометра;
• Измерение вибрации с помощью трёхкомпонентных акселерометров различных типов: IEPE, MEMS;
• Поддерживает датчики, удовлетворяющие требованиям TEDS;
• Измерение локальной вибрации выполняется с помощью:
  1. трёхкомпонентного акселерометра SV 105, встроенного в адаптер специальной формы, с механическим фильтром;
  2. трёхкомпонентного акселерометра SV 105, встроенного в адаптер специальной формы, с механическим фильтром и с интегрированным датчиком силы, контролирующего усилие прижатия к рукоятке ручного инструмента;
  3. трёхкомпонентного акселерометра SV 50, с набором адаптеров для удержания акселерометра между пальцами руки;
• Запись истории измерения (в соответствии с ISO 2631–5);
• Запись истории измерения 1/1 и 1/3 октавных спектров;
• Неограниченная память на микро SD-карте для сохранения результатов измерений и истории измерений;
• Интерфейс USB 1.1;
• Программируемый запуск прибора на сутки вперед;
• Настройка прибора из программы SvanPC++;
• Расширенный пакет программной обработки результатов измерения и оформления протоколов отчетов SvanPC++Экологический мониторинг;
• Питание от четырех батареек или аккумуляторов типа AA;
• Суперконтрастный цветной OLED экран;
• Широкий диапазон рабочих температур;
• Защищён от воздействия внешних факторов при работе в условиях производства;
• Портативные размеры;
• Легкий и прочный корпус;
• Простой в обслуживании;
• Вес прибора с элементами питания — 390 грамм.
