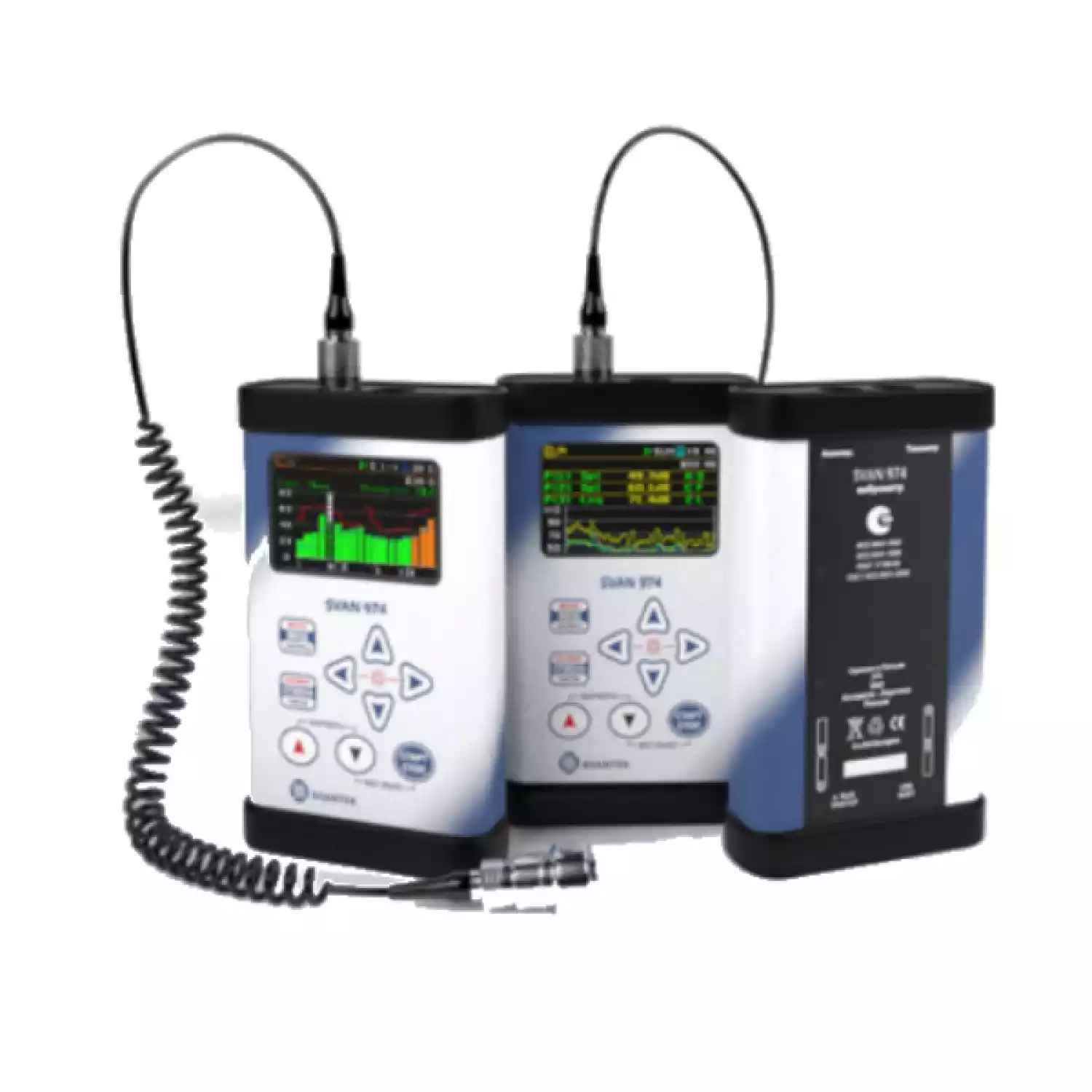

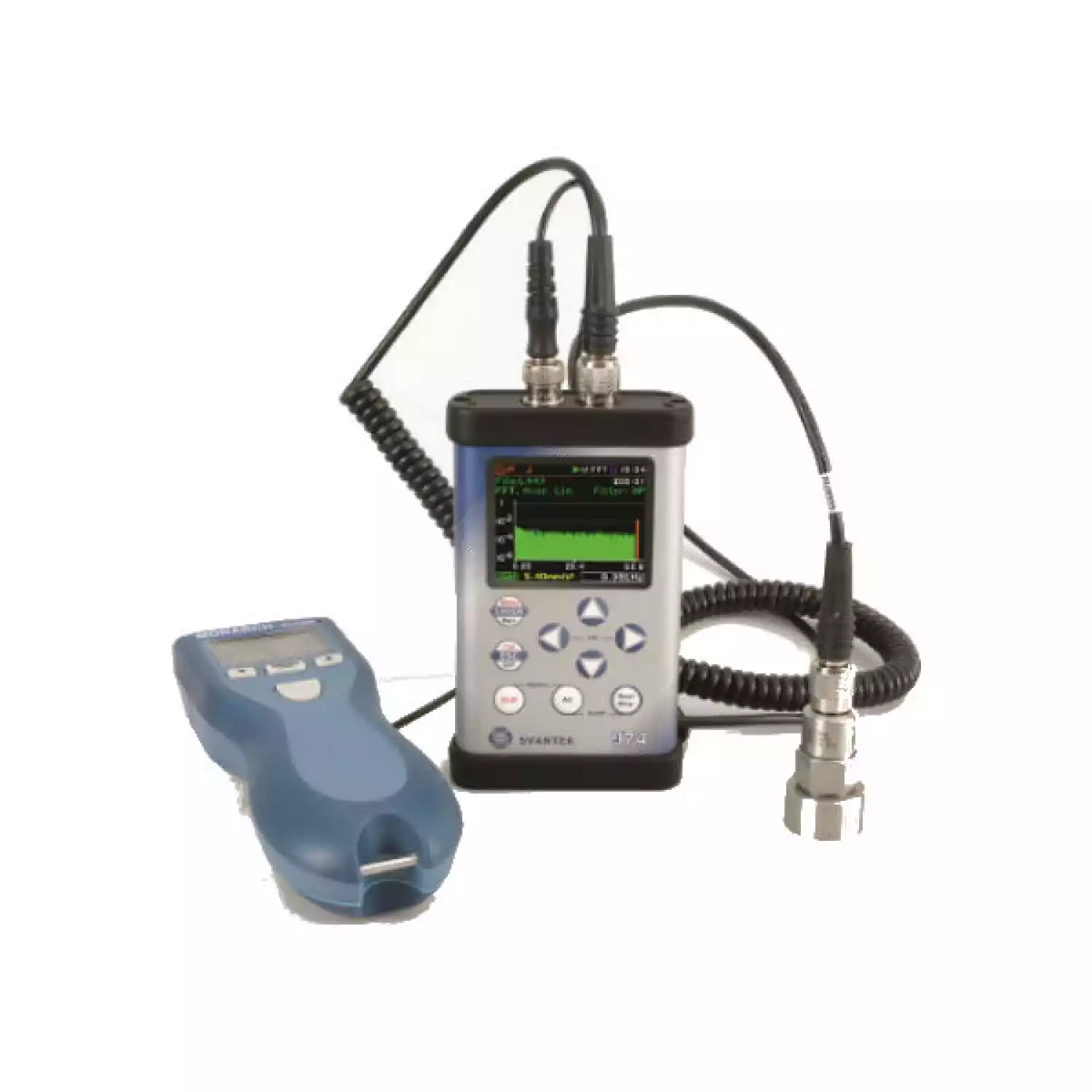

SVAN 974— профессиональный виброметр, анализатор спектра, предназначенный для общетехнических измерений вибрации и вибродиагностики оборудования.
Прибор выполняет измерения вибрации машин всоответствии стребованиями ГОСТ ИСО 10816-1-97 иГОСТ ИСО 2954-97.
SVAN 974 работает с различными типами датчиков вибрации: с акселерометрами IEPE/ICP и с акселерометрами с зарядовым сигналом на выходе.
Прибор позволяет подключать внешние таходатчики для синхронизации измерения вибрации частотой вращения узлов и деталей машин.
Встроенные интегрирующие фильтры дают возможность одновременно измерять виброускорение, виброскорость и виброперемещение.
SVAN974 штатно поставляется с узкополосным спектральным анализом высокого разрешения.
| соответствие стандартам
(1 класс точности) |
IEC 61260:1995;ISO 8041: 1990; ISO 8041: 1999; ISO 10816-1: 1995;
ГОСТ 17168-82 Фильтры октавные и третьоктавные ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений. ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением. Тебования к средствам измерений |
| измеряемое значение | СКЗ, VDV, MTVV, MAX, ПИК, ПИК-ПИК, виброускорение, виброскорость, виброперемещение |
| частотный диапазон | от 0,1 Гц до 22 400 Гц
реально измеряемый диапазон зависит от частотной характеристики применяемого акселерометра |
| акселерометр | тип IEPE/ICP (TNC разъём):
SV 80 — акселерометр с чувствительностью 10 мВ/мс2 SV 81 — акселерометр с чувствительностью 50 мВ/мс2 тип ЗАРЯД (TNC разъём) — по заказу покупателя |
| диапазон измерений | от 0,001 м/с2 до 500 м/с2 (от 60 дБ до 174 дБ, отн. 10-6 м/с2) с акселерометром SV 80 |
| линейные рабочие диапазоны | один диапазон: 70 дБ — 176 дБ для акселерометра с чувствительностью 10 мВ/мс2 |
| уровень собственного шума при закороченном входе | < 30 дБ |
| фильтры верхних частот | HP1, HP3, HP10
удаляют низкочастотные помехи и измеряют виброускорение в частотном диапазоне начиная с 1Гц, 3Гц, 10Гц |
| интегрирующие фильтры | Vel1, Vel3, Vel10
реализуют процедуру однократного интегрирования, результат измерения — виброскорость Dil1, Dil3, Dil10 реализуют процедуру двойного интегрирования, результат измерения — виброперемещение |
| интегрирующий фильтр для технических измерений | VelMF измерение виброскорости в частотном диапазоне от 10 Гц до 1000Гц Гц в соответствии с требованиями: ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на не вращающихся частях. Часть 1. Общие требования ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений. |
| общая погрешность при измерении виброускорения | < ± 0,5 дБ |
| первичные преобразователи | тип IEPE/ICP (TNC разъём):;
тип ЗАРЯД (TNC разъём) |
| 1/1 октавные фильтры | пятнадцать 1/1 октавных фильтров реального времени с центральными частотами от 1 Гц до 16 кГц,по МЭК 61260:1995 |
| количество линий вычисления спектра мощности в реальном времени | 1600, 800, 400 |
| частота оцифровки | 48 кГц |
| временные окна | Ханнинга; прямоугольное; с плоской вершиной; Кайзера-Бесселя |
| усреднение | линейное, линейное с накоплением |
| частотные диапазоны | 78,0 Гц; 156,0 Гц; 312,0 Гц; 625,0 Гц; 1,25 кГц; 2,5 кГц; 5,0 кГц; 10,0 кГц; 20 кГц |
| перекрытие | до 99% |
| количество каналов | один |
| АЦП | частота дискретизации 48 кГц; глубина квантования 24 бита |
| дисплей | цветной OLED 2,4″, размер 320 х 240 точек с иконками |
| память | встроенная до 64 мБ флеш память; внешняя SD карта — объём неограничен |
| порты и протоколы для коммуникации | мини USB |
| питание | — четыре батарейки размера АА (штатно); — четыре перезаряжаемых аккумулятора, размера АА; — от компьютера через USB порт; — от сети 220В при подключении через сетевой адаптер |
| размер | 144 мм х 82 мм х 42 мм (без акселерометра) |
| вес | 0,4 кг с батарейками |
