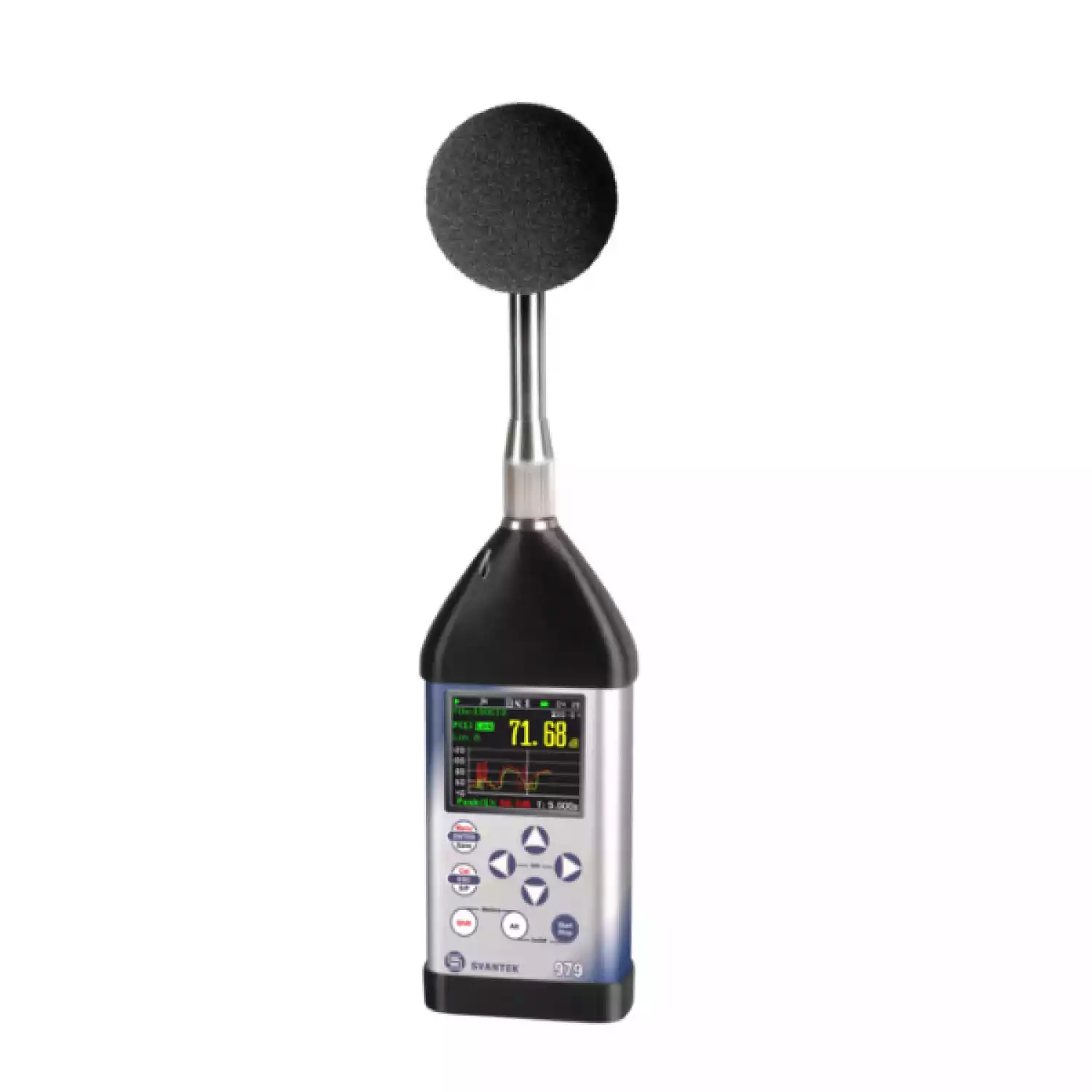

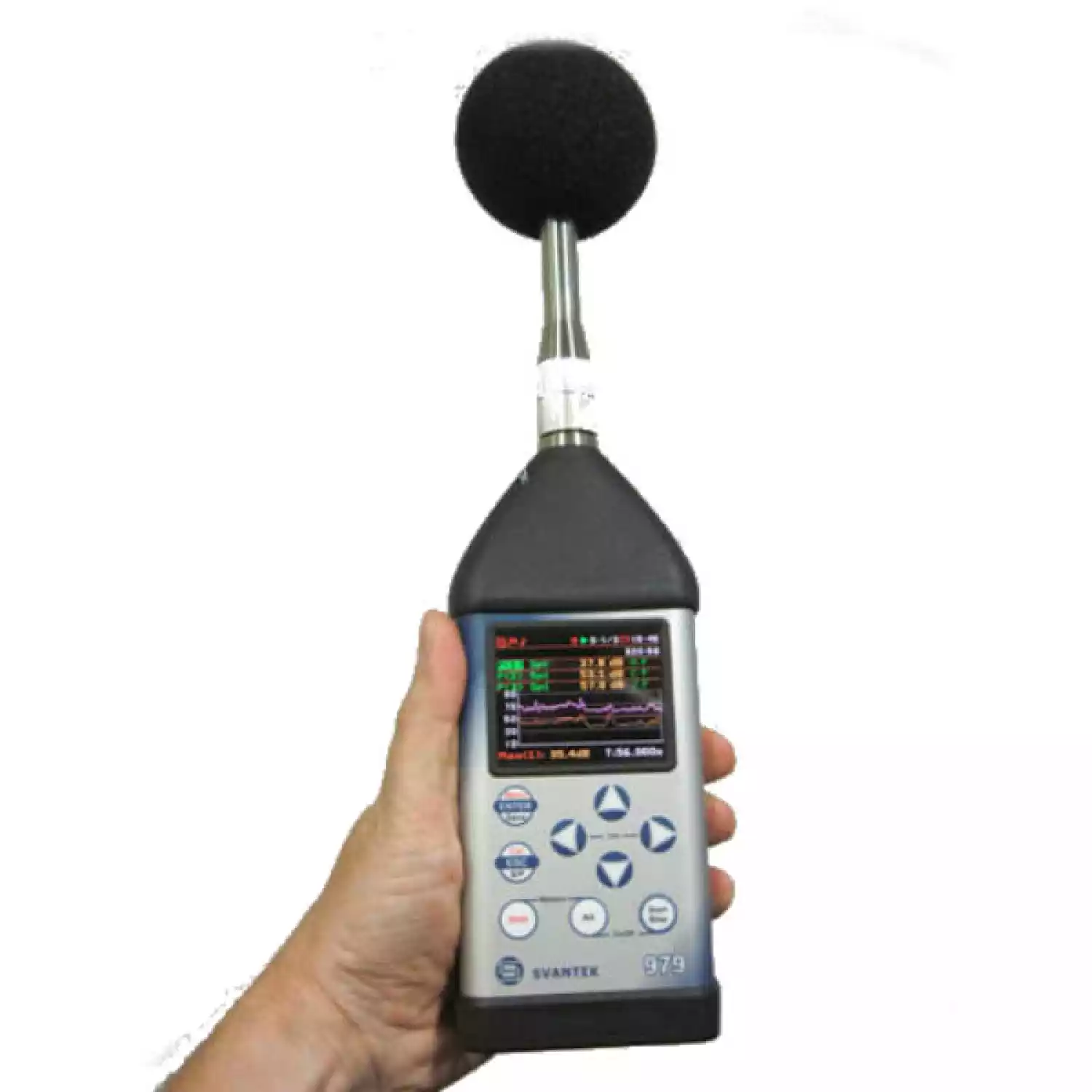

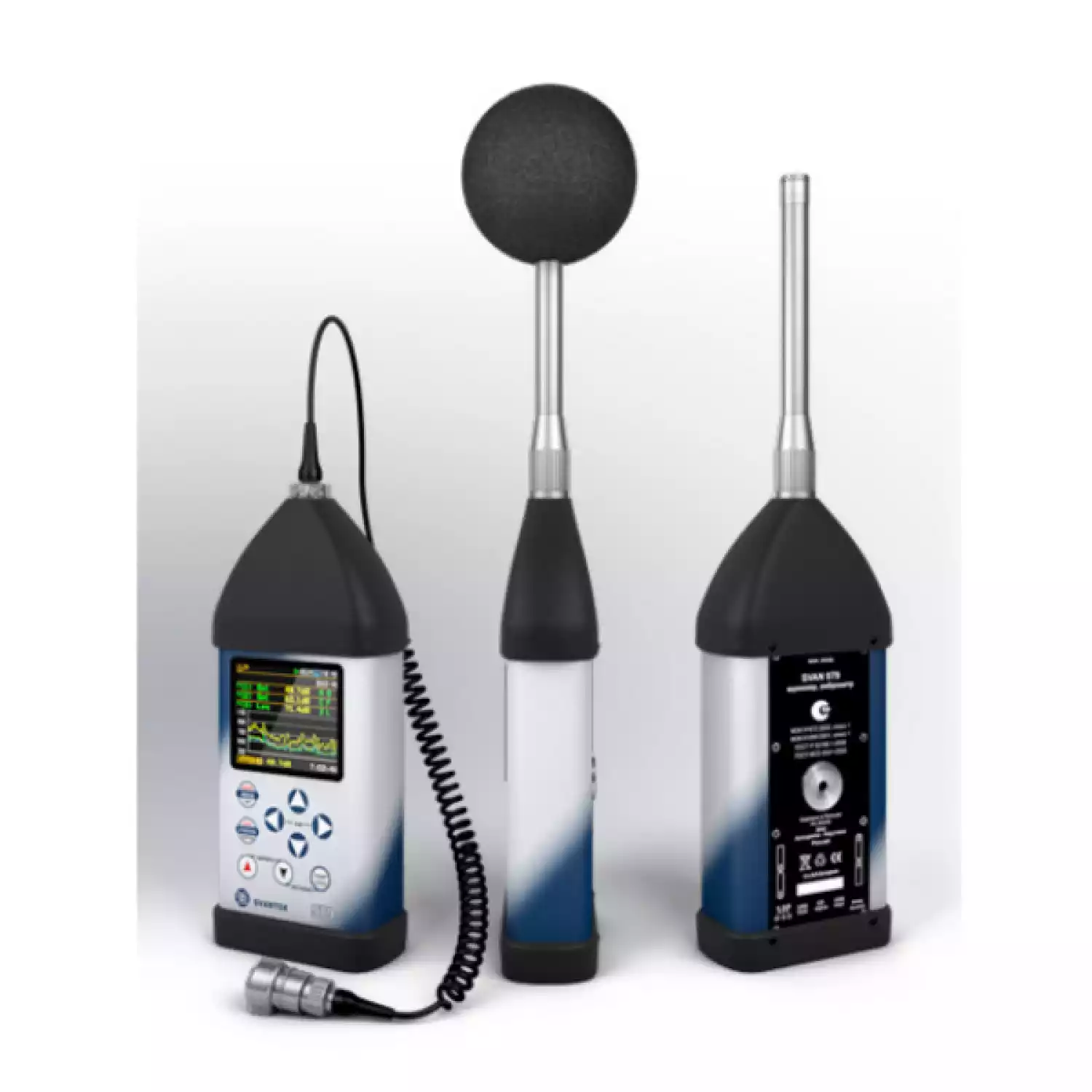

SVAN 979 шумомер, виброметр, анализатор спектра

SVAN 979 — цифровой прибор для измерения уровня шума и вибрации: шумомер 1 класса точности по ГОСТ 17187–2010 (IEC 61672:2002) и МЭК 61672:2002, виброметр по ГОСТ ИСО 8041–2006 (ISO 8041:2005), ГОСТ ИСО 10816-1-97, ГОСТ ИСО 2954–97, а также 1/1, 1/3, 1/6, 1/12 октавный анализатор спектра по ГОСТ 17168–82 и МЭК 61260:1995.

Прибор предназначен для общих и санитарно-гигиенических акустических и вибрационных измерений, мониторинга окружающей среды, охраны труда и техники безопасности.

Прочный и лёгкий корпус, портативные размеры, понятный и простой интерфейс пользователя — всё это делают SVAN 979 идеальным прибором для технических и санитарно-гигиенических измерений шума и вибрации на рабочих местах, в жилых и общественных помещениях, в окружающей среде.

Прибор SVAN 979 — незаменимый помощник для экологов, консультантов и инженеров, чья работа связана с изучением распространения и ограничением воздействия шума и вибрации как на людей, так и на технические объекты.

Прибор измеряет вибрационный иакустический сигнал втрех профилях, вкаждом изкоторых задаётся собственныйчастотно-корректирующий фильтр, детектор СКЗ ипостоянная времени интегрирования.

Вкаждом профиле одновременно измеряется несколько функций, таких как:

врежиме Шумомер— Spl, Leq, Sel, Lden, LEPd, Ltm3, Ltm5, LN%, LR15, LR60, Ovl, Peak, Max иMin
врежиме Виброметр— RMS, A(8), Ovl, Peak, P-P иMTVV.

Возможность сохранения истории измерения результатов каждого профиля навнешнем носителе— SDкарте позволяет полностью документировать измерения втечение длительного периода времени (донескольких суток) ипередавать всю записанную информацию наПКдля подготовки протокола отчета обизмерении идополнительной последующей обработки данных спомощью программы SvanPC++.

Прибор обладает большим количеством частотно-корректирующих фильтров:

врежиме Шумомер— A, B, C, G, Z;
врежиме Виброметр— Whвсоответствии сГОСТ 31192.1–2005(ИСО 5349–1:2001).

Врежиме Виброметр прибор измеряет виброускорение, виброскорость ивиброперемещение.

Врежиме анализатора спектра SVAN 979 удовлетворяет требованиямГОСТ 17168–82 иМЭК 61260:1995 иодновременное выполняет широкополосный спектральный анализ вовсех 1/1, 1/3, 1/6 и1/12октавных полосах частот диапазоне от0,5 Гцдо40000 Гц, при этом вычисляя для каждой полосы статистические параметры.

Дополнительно вприборе доступен узкополосный спектральный анализ сигналов врежиме быстрого преобразования Фурье (БПФ) свысоким (до1600 линий) разрешением. Атакже дополнительные вычисление дополнительных функций наоснове измеренных данных:

ГРОМКОСТЬ— измерение громкости сигнала;
ТОНАЛЬНОСТЬ— выполнение тонального анализа;
ДОЗИМЕТР— измерение дозиметрических параметров;
RT60— измерение времени реверберации;
AEM— длительный мониторинг окружающего шума;
ОГИБАЮЩАЯ— частотный анализ огибающей временного сигнала

Высокоскоростной USB 2.0 интерфейс обеспечивает связь прибора сПКвреальном времени. Можно также дистанционно управлять прибором через интерфейс USB HOST или подключать кприбору внешние устройства, такие как USB флешь— диски, жесткие диски, принтеры, модемы,GPSустройства и т. д. Прибором можно управлять через Bluetooth или инфракрасный порт IrDA.

Прибор SVAN 979 поставляется вкомплекте спрограммой SvanPC++, предназначенной для передачи данных вкомпьютер, просмотра иобщей обработки результатов, атакже позволяет экспортировать результаты восновные офисные пакеты программ. Дополнительно прибор может быть укомплектован пакетом программыSvanPC++Экологический мониторинг, предназначенным для расширенной обработки ианализа результатов измерений, включая статистическую обработку иавтоматическое генерирование отчетов.

Прибор питается отчетырех стандартных элементов типа AA, или перезаряжаемых аккумуляторных батарей. Возможно питать прибор отвнешнего источника постоянного тока или поинтерфейсу USB.

Прочный корпус ипортативные размеры делают прибор превосходным инструментом для измерений вполевых условиях.

SVAN 979 — ШУМОМЕР И АНАЛИЗАТОР СПЕКТРА

ШУМОМЕР:

Spl, Leq, Sel, Lden, LEPd, Lmax, Lmin, Lpeak, статистический анализСтатистика— Ln(L1-L99) сточностью по1 классу всоответствии состандартом ГОСТ 17187–2010 (IEC 61672:2002) вдиапазоне частот от1 Гц÷ 40 кГц;
параллельное измерение шума сразными постоянными времени детекторов СКЗ: Impulse, Fast иSlow сразличными частотными корректирующими фильтрами A, B, C, Gили Z;
два измерительных диапазона:
1. от12 дБА до123 дБА (сучётом отстройки отпорога уровня собственного шума в10 дБ: от22 дБA ÷ 123 дБА)— Нижний;
2. от20 дБА ÷ 140 дБА (сучётом отстройки отпорога уровня собственного шума в10 дБот30 дБА ÷ 140 дБА (Верхний).

АНАЛИЗАТОР СПЕКТРА:

1/1 октавный анализ вреальном времени, соответствующий требованиям ГОСТ 17168–82 иМЭК 61260:1995 для приборов 1 класса в16-ти октавных полосах сцентральными частотами от1 Гцдо31,5 кГц, параллельно сизмерениями врежиме Шумомер инакоплением истории измерений;
1/3 октавный анализ вреальном времени, соответствующий требованиям ГОСТ 17168–82 иМЭК 61260:1995 для приборов 1 класса в48-ми третьоктавных полосах сцентральными частотами от0,8 Гцдо40 кГц, выполняемый параллельно сизмерениями врежимеШумомер инакоплением истории измерений;
узкополосный спектральный анализ (БПФ) сразрешением до1600 линий.

SVAN 979 — виброметр и анализатор спектра

ВИБРОМЕТР:

измерение виброускорения, виброскорости ивиброперемещения всоответствии состандартами: ГОСТ ИСО 8041–2006 (ISO 8041:2005), ГОСТ ИСО 10816-1-97, ГОСТ ИСО 2954–97 вдиапазоне частот— взависимости оттипа используемого акселерометра (например, сакселерометром типа SV80 диапазон частот равен 0.5Hz ÷ 14 kHz);
параллельное измерение параметров вибрации: RMS, MTVV или Max, Peak, Peak-Peak;
измерение вибрации счастотно-корректирующимииинтегрирующими фильтрами: HP, HP1, HP3, HP10, Vel1, Vel3, Vel10, VelMF, Dil1, Dil3, Dil10 иWh;

АНАЛИЗАТОР СПЕКТРА:

1/1 октавный анализ вреальном времени, соответствующий требованиям ГОСТ 17168–82 иМЭК 61260:1995 для приборов 1 класса в16-ти октавных полосах сцентральными частотами от1 Гцдо31,5 кГц, параллельно сизмерениями врежиме Виброметр инакоплением истории измерений;
1/3 октавный анализ вреальном времени, соответствующий требованиям ГОСТ 17168–82 иМЭК 61260:1995 для приборов 1 класса в48-ми третьоктавных полосах сцентральными частотами от0,8 Гцдо40 кГц, выполняемый параллельно сизмерениями врежимеВиброметр инакоплением истории измерений;
узкополосный спектральный анализ (БПФ) сразрешением до1600 линий.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИSVAN 979:

НОРМАТИВНЫЕ ДОКУМЕНТЫ

соответствие стандартам

(1 класс точности)

IEC 651:1979; EN 60651:2001;

IEC 804: 1985; EN 60804: 2000;

IEC 61620:1995; IEC 61672-1: 2002;

IEC 61260:1995; IEC 61252:1997;

ISO 8041: 1990; ISO 8041: 1999; ISO 10816-1: 1995;

ГОСТ 17187-2010 (IEC 61672:2002)

ГОСТ 17168-82 Фильтры октавные и третьоктавные

ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений.

ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 1. Общие требования

ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением. Тебования к средствам измерений

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ ШУМОМЕРА

измеряемое значение	Leq, Spl, SEL, LEPd, Lden, Статистика — Ln (L1-L99), LMax, LMin, LPeak,измеряемые одновременно в трёх профилях
частотный диапазон	от 0,5 Гц до 40 000 Гц
микрофон	1/2” конденсаторный микрофон — 40AE фирмы G.R.A.S.(Дания): поляризация 0 В; чувствительность 50 мВ/Па (-26 дБВ/Па отн. 1В/Па); ёмкость 17 пФ;SV 17 — микрофонный предусилитель
диапазон измерений	12дБA ÷ 123дБА СКЗ (диапазон Нижний);20 дБА ÷ 140 дБА СКЗ (диапазон Верхний);22дБA ÷ 123дБА СКЗ (диапазон Нижний с учётом отстройки от порога уровня собственного шума в 10 дБ);30 дБА ÷ 140 дБА СКЗ (диапазон Верхний с учётом отстройки от порога уровня собственного шума в 10 дБ).
линейные рабочие диапазоны с отстройкой от уровня собственного шума 10 дБ	два диапазона: 22 дБА — 120 дБА; 30 дБА — 140 дБА
уровень собственного шума с микрофоном	< 12 дБА
уровень собственного шума при измерении с электрическим эквивалентом микрофона ST02	< 11 дБА
общая погрешность при измерении в нормальных условиях	< 0,7 дБ
частотные корректирующие характеристики (фильтры)	A, C, Z, B по ГОСТ 53188.1-2008 (МЭК 61672-1:2002); G по ИСО 7196
тип временного усреднения	линейное, экспоненциальное
постоянные времени экспоненциального усреднения	Slow, Fast по ИСО 61672, Класс 1, ГОСТ 53188-1-2008, Impuls по ИСО 60804, Класс 1
постоянные времени линейного усреднения	— от 1 секунды до 24 часов с шагом 1 секунда; — до бесконечности — (Н/О).
циклы временного усреднения(линейного и экспоненциального)	— от 1-го цикла до 1000 циклов; —бесконечное количество циклов — (Н/О).
возможность когерентного усреднения	тип триггера: Фронт+, Фронт-, Порог+, Порог-, Градиент, внешний триггер
тип СКЗ детектора	цифровой, истинный СКЗ с ПИК детекцией, разрешение — 0,1 дБ; диапазон — 327,7 дБ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ ВИБРОМЕТРА

измеряемое значение	СКЗ, MAX, ПИК, ПИК-ПИК, виброускорение, виброскорость, виброперемещение
частотный диапазон	от 0,1 Гц до 40 000 Гц — измерительный блок реально измеряемый диапазон зависит от частотной характеристики используемого акселерометра
акселерометр	тип IEPE/ICP (TNC разъём): — штатно SV80 — с чувствительностью 10 мВ/мс2: — другими типами акселерометров по заказу покупателя;
диапазон измерений	от 0,003 м/с2 до 352 м/с2 с акселерометром SV80
линейные рабочие диапазоны	два диапазона 60 дБ — 152 дБ; 80 — 172 дБ
уровень собственного шума при закороченном входе	< 30 дБ
фильтры верхних частот	HP1, HP3, HP10 удаляют низкочастотные помехи и измеряют виброускорение в частотном диапазоне начиная с 1Гц, 3Гц, 10Гц
интегрирующие фильтры	Vel1, Vel3, Vel10 реализуют процедуру однократного интегрирования, результат измерения — виброскорость Dil1, Dil3, Dil10 реализуют процедуру двойного интегрирования, результат измерения — виброперемещение
интегрирующие фильтры	Vel1, Vel3, Vel10 реализуют процедуру однократного интегрирования, результат измерения — виброскорость Dil1, Dil3, Dil10 реализуют процедуру двойного интегрирования, результат измерения — виброперемещение
интегрирующий фильтр для технических измерений	VelMF измерение виброскорости в частотном диапазоне от 10 Гц до 1000Гц Гц в соответствии с требованиями: ГОСТ ИСО 10816-1-97 Вибрация. Контроль состояния машин по результатам измерений вибрации на не вращающихся частях. Часть 1. Общие требования ГОСТ ИСО 2954-97 Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений.
частотные корректирующие характеристики (корректирующие фильтры)	Wh корректирующие фильтры требованиями ИСО 8041:1999, ГОСТ ИСО 8041-2006, ГОСТ 12.1.012-2004, ГОСТ 31191.1-2004, ГОСТ 31192.1-2004
общая погрешность при измерении виброускорения	< ± 0,5 дБ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ 1/1, 1/3, 1/6, 1/12 ОКТАВНОГО АНАЛИЗАТОРА

первичные преобразователи	микрофоны: — 1/2” конденсаторный микрофон — 40AE фирмы G.R.A.S.(Дания) для измерения до 20 кГц — 1/2” конденсаторный микрофон — 40AМ фирмы G.R.A.S.(Дания) для измерения до 40 кГц вибропреобразователи (тип IEPE/ICP):- штатно SV80 — с чувствительностью 10 мВ/мс2: — другими типами акселерометров по заказу покупателя; прямой вход по напряжению
1/1 октавные фильтры	шестнадцать 1/1 октавных фильтров шестого порядка с центральными частотами от 1 Гц до 31,5 кГц, измеряющих в реальном времени
1/3 октавные фильтры	сорок восемь 1/3 октавных фильтров шестого порядка с центральными частотами от 0,8 Гц до 40 кГц, измеряющих в реальном времени
1/6 октавные фильтры	девяносто 1/6 октавных фильтров шестого порядка с в диапазоне частот от 0,7 Гц до 20 кГц, измеряющих в реальном времени.
1/12 октавные фильтры	сто шестьдесят 1/12 октавных фильтров шестого порядка с центральными частотами от 0,6 Гц до 20 кГц, измеряющих в реальном времени

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ УЗКОПОЛОСНОГО (БПФ) АНАЛИЗАТОРА

количество линий вычисления спектра мощности в реальном времени	1600, 800, 400
частота оцифровки	96 кГц
временные окна	Ханнинга; прямоугольное; с плоской вершиной; Кайзера-Бесселя
усреднение	линейное, линейное с накоплением
частотные диапазоны	от 0 Гц до: 78,0 Гц; 156,0 Гц; 312,0 Гц; 625,0 Гц; 1,25 кГц; 2,5 кГц; 5,0 кГц; 10,0 кГц; 20 кГц; 40 кГц
перекрытие	до 99%

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ ДОЗИМЕТРА ШУМА

измеряемое значение	измерение дозиметрических параметров: DOSE, D_8h, LAV, E, T_8h, SEL8, PSEL, PCTP, PCTC в соответствии с ИСО 61252-2000
микрофон	SV 25 — 1/2” конденсаторный микрофон с поляризацией 0 В со встроенным предусилителем

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ RT60

измеряемое значение

Измерение времени реверберации выполняется по трём измеряемым коэффициентам EDT, RT20 и RT30 для каждой 1/3 октавной полосы в соответствии с ISO 3382-2:2008

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В РЕЖИМЕ ЗАПИСЬ ВОЛНЫ

измеряемое значение

длительная запись входного сигнала (за все время измерения) в оцифрованном виде в формате аудиосигнала (расширение файла waw). Данный результат представляет исходный сигнал без детектирования и фильтрации

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА

количество каналов	один
АЦП	частота дискретизации 96 кГц; глубина квантования 24 бита
дисплей	графический OLED 2,4 »; размер 320 х 240 точек; супер контрастность 10000:1
память	встроенная до 32 мБ флеш память; 768 кБ RAM память внешняя микро SD карта памяти или микро SDHC карта памяти; поддерживаемый объём памяти — 16 Гб
порты и протоколы для коммуникации	RS-232,USB,USB HOST,IrDA (инфракрасный порт),Bluetooth, GPRS модем
питание	— четыре батарейки размера АА (штатно); — четыре перезаряжаемых аккумулятора, размера АА; — от компьютера через USB порт; — от сети 220В при подключении через сетевой адаптер
размер	305 мм х 79 мм х 39 мм (с микрофоном и предусилителем)
вес	0,6 кГ с батарейками, предусилителем и микрофоном

БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ:

SVAN 979 — Шумомер, виброметр, анализатор спектра
GRAS 40AE — 1/2″ микрофон для акустических измерений
SV 17 — Микрофонный предусилитель
SA 22 — Ветрозащитный экран
SA 31 — Зарядное устройство для аккумуляторов
SA 32 — Комплект аккумуляторов 4 х АА
SA 33 — Блок питания для зарядного устройства
SA 60 — Карта памяти микро SD ёмкостью 8 ГБ
SC 16 — Кабель USB
SC 59 — Кабель ВХОД/ВЫХОД
Паспорт прибора
Флеш-диск — Драйвера и программное обеспечение SvanPC++ для операционной системы Windows XP/VISTA/7/8

ФУНКЦИИ В БАЗОВОМ КОМПЛЕКТЕ ПОСТАВКИ

Измерение уровня звука в режиме Шумомер
Измерение уровня вибрации в режиме Виброметр
Запись истории измерения на микро SD карту
AL_01_979 — Опция 1/1 октавного спектрального анализа
AL_02_979 — Опция 1/3 октавного спектрального анализа
AL_15_979 — Опция записи временного сигнала (на USB-диск в формате .srt или .wav)
AL_21_979 — Опция встроенного генератора сигналов

ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИОНАЛЬНЫЕ ОПЦИИ:

AL_04_979 — Опция узкополосного спектрального анализа БПФ (FFT)
AL_05_979 — Опция измерения времени реверберации RT60
AL_06_979 — Опция тонального анализа
AL_07_979 — Опция измерения и оценки громкости
AL_08_979 — Опция измерения числа оборотов
AL_11_979 — Опция калибровки аудиометров *
AL_16_979 — Опция программируемых пользователем полосовых фильтров второго порядка *
AL_18_979 — Опция акустического мониторинга окружающей среды (AEM)
AL_23_979 — Опция 1/6 и 1/12 октавного спектрального анализа
CAL_AL979 — Поверка прибора с оформлением свидетельства государственного образца

* — при заказе необходимо уточнить возможность включения опции в приборе

ДОПОЛНИТЕЛЬНЫЕ АКСЕССУАРЫ:

SV 30A — Акустический калибратор
SV 111 — Вибрационный калибратор
GRAS 40AN — 1/2″ микрофон для акустических измерений
GRAS 40AZ — 1/2″ микрофон для измерения инфразвука
GRAS 40AM — 1/2″ микрофон для измерения ультразвука
SV 55 — Переходник-интерфейс RS 232
SV 58 — GPS модуль для определения координат места и времени выполнения измерения
SV 80 — Акселерометр пьезоэлектрический
SV 81 — Акселерометр пьезоэлектрический
SV 214 — WiFi модем передачи данных
SC 18T — Адаптер LEMO – TNC для подключения акселерометра
SC 27 — Кабель для акселерометра TNC-TNC и длиной 2 метра
SC 93/05 — Удлинительный кабель для микрофонного предусилителя (длина 5 метров)
SC 102 — Кабель ручного дистанционного запуска измерений и аудио записи
SA 17A — Внешний блок элементов, на основе 6 элементов типа АА
SA 22 — Ветрозащитный экран
SA 45 — Ударопрочный, водонепроницаемый кейс
SA 47 — Сумка для хранения и переноски прибора (синтетический материал)
SA 205 — Комплект для измерения шума в уличных условиях
SvanPC++ Экологический мониторинг — Модуль программного обеспечения для дополнительной обработки результатов измерений, входящий в пакет SvanPC++ (ключ и лицензия на один компьютер)
