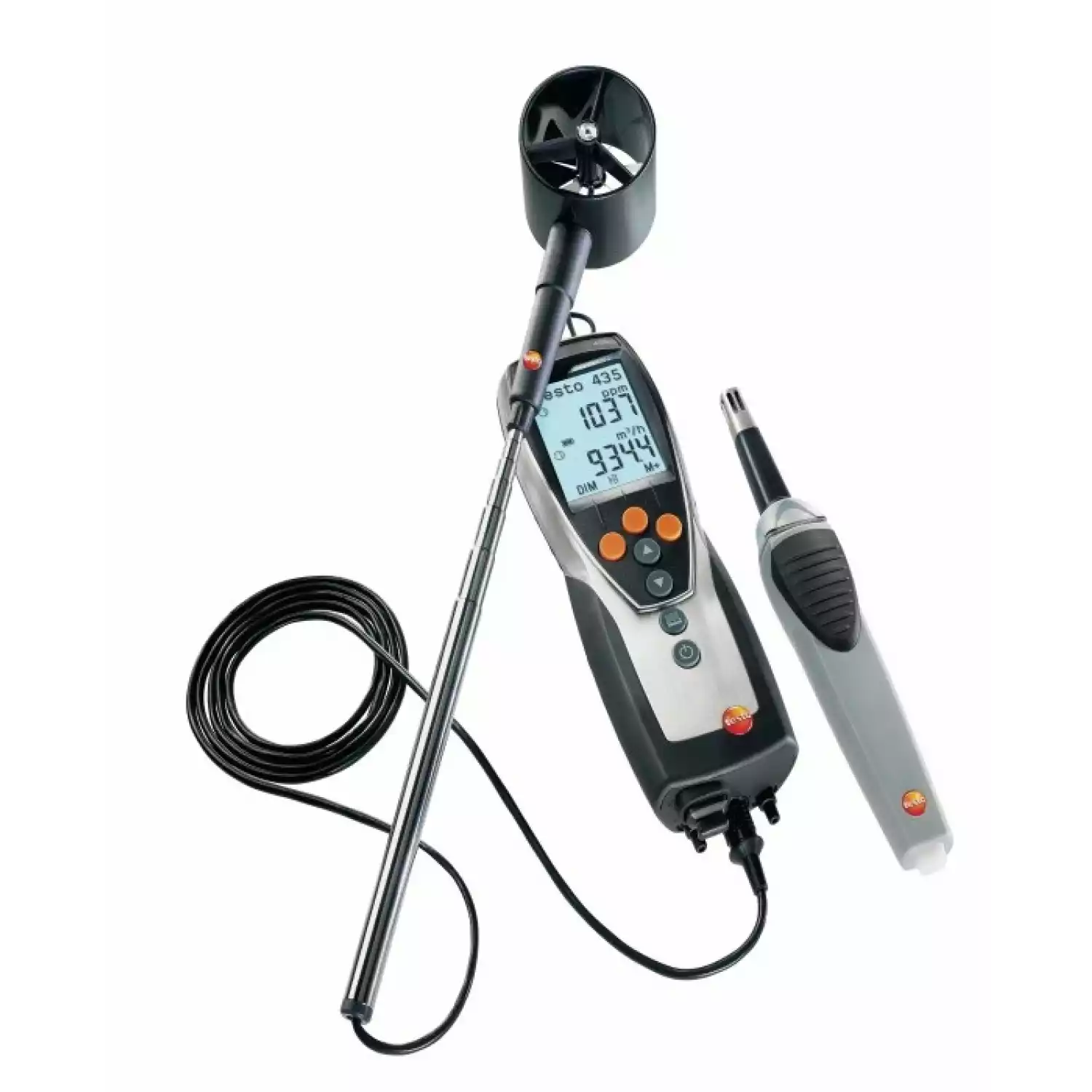

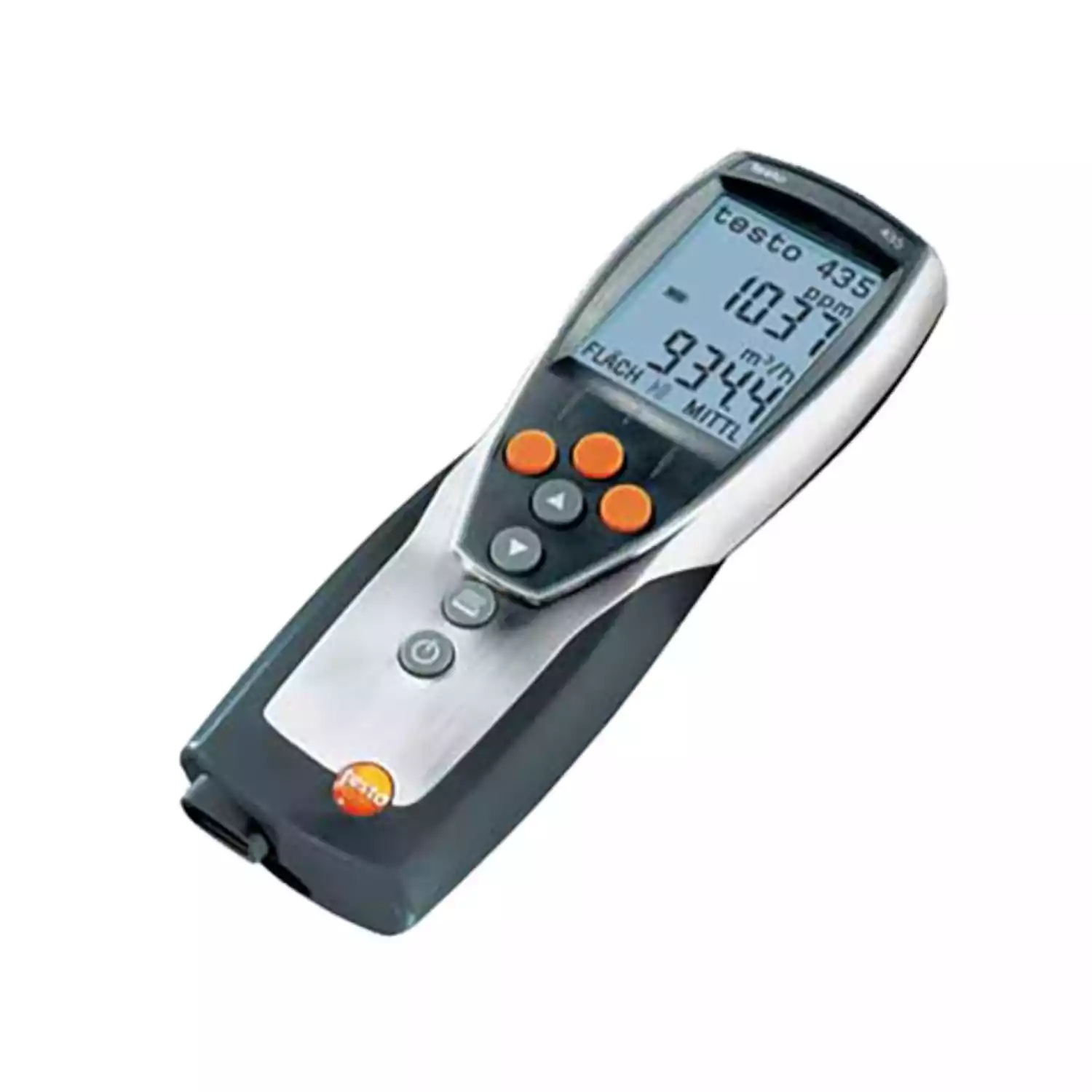

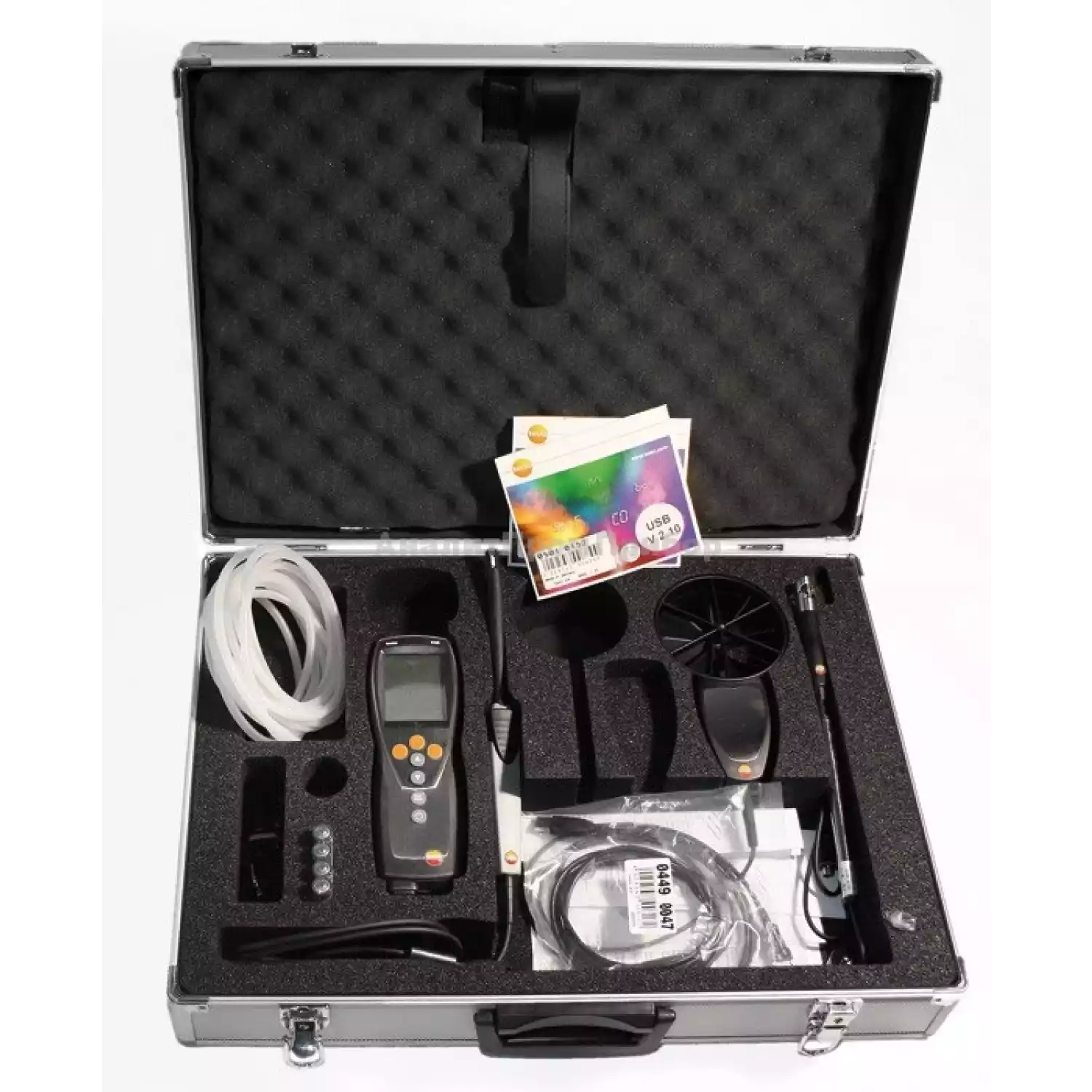

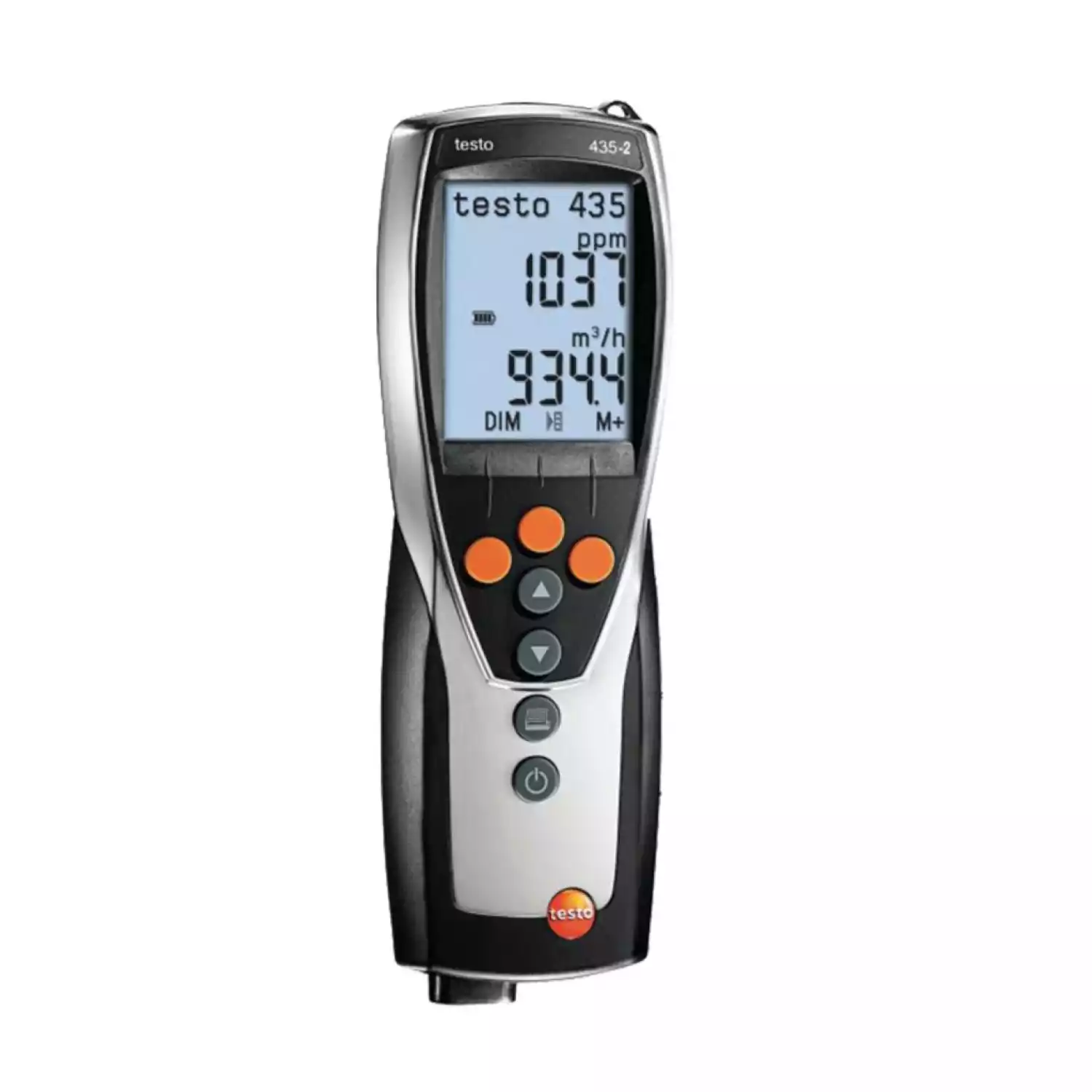

Testo 435-2 прибор многофункциональный измерительный

Многофункциональный измерительный прибор testo 435-2 — прибор для оценки качества воздуха в помещениях и окружающей среде, наладке и проверке систем ОВК, отличается эффективностью измерительного процесса.

Меню, с помощью которого можно осуществлять выбор зондов и выбор профилей пользователей, например, «измерение в воздуховодах» или «долгосрочные измерения», удобно и понятно для пользователя (на русском языке с 2007 года).

Новый зонд для оценки качества воздуха в помещениях (IAQ) измеряет параметры CO2, относительную влажность и температуру воздуха. В дополнение, может быть подсоединен люкс-зонд и зонд определения уровней комфорта для оценки тяги. Четкий анализ и архивирование помогают документировать данные через ПК. Функции измерения температуры и влажности интегрированы в новый обогреваемый зонд. Специальный протокол скорости потока профессионально документирует измерения в воздуховодах. Также возможно подключение дополнительных зондов температуры и влажности.

Данные от трех зондов температуры или влажности могут четко отображаться на дисплее прибора.

ПРЕИМУЩЕСТВА TESTO 435-2:

• Память прибора на 10,000 измерительных блоков (опция)
• ПО для анализа, архивирования и документирования данных на ПК (опция)
• Модель внесена в Государственный Реестр Средств измерений РФ, меню прибора на русском языке с 2007 года
• Класс защиты IP 54.

ПРИМЕНЕНИЕ TESTO 435-2:

ИЗМЕРЕНИЕ СКОРОСТИ ПОТОКА В ВЕНТИЛЯЦИОННОМ ВОЗДУХОВОДЕ С ПОМОЩЬЮ ТЕРМОАНЕМОМЕТРА И АНЕМОМЕТРА-КРЫЛЬЧАТКИ

Для измерения скорости потока и объёмного расхода в вентиляционных воздуховодах компания Testo предлагает компактные анемометрические зонды и трубки Пито.

При выборе подходящего зонда или измерительного прибора необходимо учитывать интенсивность потока в вентиляционном воздуховоде. Интенсивность потока можно подразделить на три условных диапазона:

• Низкая скорость потока: 0 — 5 м/с → термоанемометры и зонды температуры (№ заказа – 0635 1535 и 0635 1025)
• Средняя скорость потока: 5 — 40 м/с → лучше всего подходит анемометр-крыльчатка диаметром 16 мм (№ заказа – 0635 9535)
• Высокая скорость потока: 40, 70 и 100 м/с → наиболее подходящими характеристиками обладает трубка Пито (область применения и типы измерений представлены далее по тексту)

Сенсоры скорости потока для измерений в воздуховодах снабжены телескопическими штангами для упрощения использования в крупных воздуховодах. При необходимости наряду с измерением интенсивности потока можно также измерять температуру и влажность с использованием одного и того же зонда. В зависимости от интенсивности потока в воздуховоде выберите зонд температуры, зонд-крыльчатку или трубку Пито.

ИЗМЕРЕНИЕ НА ВЫХОДЕ ВОЗДУХОВОДА

Объёмный расход на входе и выходе любого воздуховода должен соответствовать по расчётам базовым требованиям к экономичности работы системы.

Для измерения объёмного расхода на выходах воздуховодов хорошо подходят анемометры-крыльчатки больших размеров диаметром 100 мм (№ заказа – 0635 9435), поскольку такие анемометры позволяют захватывать большую площадь сечения воздуховода, что, в свою очередь, позволяет определять возмущение потока в области воздухораспределительной решётки (эффект петли).

Для измерения интенсивности оттока/притока в области щелей воздухораспределительной решётки и дисковых клапанов прекрасно подходит воронка для измерения объёмного расхода (№ заказа – 0563 4170) и большой анемометр-крыльчатка диаметром 100 мм № заказа – 0635 9435). Значение общего объёмного расхода регистрируется с помощью воронки без необходимости пересчёта по скорости потока и площади сечения. Это простой метод измерения объемного расхода, позволяющий получить достоверные результаты.

ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ ВОЗДУХА И ПОВЕРХНОСТНОЙ ТЕМПЕРАТУРЫ

Для комфортного пребывания и повышения производительности труда чрезвычайно важна правильная вентиляция. Наряду с дизайном помещения и личным восприятием также существует и ряд других факторов, создающих приятный микроклимат в помещении. Это воздух в помещении, температура стен, окон, полов и потолков.

Для прибора testo 435 существует целый ряд зондов температуры серии TE. Для определения возможности образования точки росы и плесени прекрасно подходит поверхностный зонд (№ заказа – 0602 0393) и зонд влажности (№ заказа – 0636 1712).

ИЗМЕРЕНИЕ ЛУЧИСТОГО ТЕПЛА

Многофункциональный измерительный прибор testo 435 – это надёжный инструмент для измерения теплового комфорта. Приобретаемый отдельно съёмный сферический термометр (№ заказа – 0602 0743) позволяет измерять лучистое тепло (иными словами, расчётную температуру или температуру комфортности). Результаты измерения расчётной температуры с использованием сферического термометра диаметром 150 мм должны совпадать с температурой комфортности до ± 0,41 K.

Измерение температуры в помещении (температуры воздуха и расчётной температуры) должно проводиться только в выбранной точке и при тех же общих условиях, что и измерение движения воздуха в помещении.

ИЗМЕРЕНИЕ ИНТЕНСИВНОСТИ ОСВЕЩЕНИЯ

Корректная настройка источников света на рабочих местах обеспечивает достаточную освещённость для работников и стимулирует производительность труда. Такое освещение позволяет избежать ошибок, преждевременной усталости от работы в сидячем положении, а также способствует концентрации внимания.

Для измерения и оценки интенсивности освещённости (как естественной, так и искусственной) очень хорошо подходит прибор testo 435-2 с люкс-зондом (№ заказа – 0635 0545).

ИЗМЕРЕНИЕ ТУРБУЛЕНТНОСТИ

Скорость движения воздуха в помещении непосредственным образом влияет на тепловой комфорт. При оценке комфортности вполне можно учитывать уровни турбулентности и сквозняков.

Уровень турбулентности указывает на степень колебания движения и скорость потока воздуха в помещении.

Под интенсивностью сквозняков обычно понимается нежелательное охлаждение тела по причине движения воздуха. Степень интенсивности сквозняка определяется по процентной доле сотрудников, чувствующих себя некомфортно.

Мультинаправленный зонд комфортности (№ заказа – 0628 0109) специально разработан для измерения уровня турбулентности согласно требованиям стандарта EN 13779, а также для оценки интенсивности сквозняков. В сочетании с прибором testo 435 результаты измерений согласно стандарту анализируются непосредственно в устройстве.

ИЗМЕРЕНИЕ КОЭФФИЦИЕНТА «U»

При реконструкции или капитальном ремонте зданий очень важно иметь возможность быстро определять потери тепла через окна и стены. Только так можно сократить энергозатраты и связанные с реконструкцией расходы.

Коэффициент «U» – это наиболее важное значение при оценке передачи тепла, например, в старых зданиях, требующих капитального ремонта. Он позволяет оценивать теплогерметичность, например, выявлять утечки и определять даже малейшие движения воздуха в области окон.

Для расчёта коэффициента «U» необходимо 3 значения температуры:

 Внешняя температура

 Температура внутренней поверхности стены

 Температура в помещении

Зонд температуры устанавливается снаружи. Передаёт показания на измерительный прибор внутри помещения. Для измерения температуры поверхности три электрода зонда определения коэффициента «U» закрепляются на стене с помощью пластилина Температура воздуха регистрируется с помощью сенсора, расположенного в разъёме зонда. Прибор testo 435-2 автоматически рассчитывает коэффициент «U» по трём вышеуказанным значениям и выводит показания на дисплей. Преимущество: отсутствие необходимости ручных расчётов + быстрые и точные результаты.

Вкратце, прибор testo 435-2 поддерживает быстрый и точный расчёт коэффициента «U» + измерение значений параметров кондиционирования, вентиляции и качества воздуха в помещениях.
