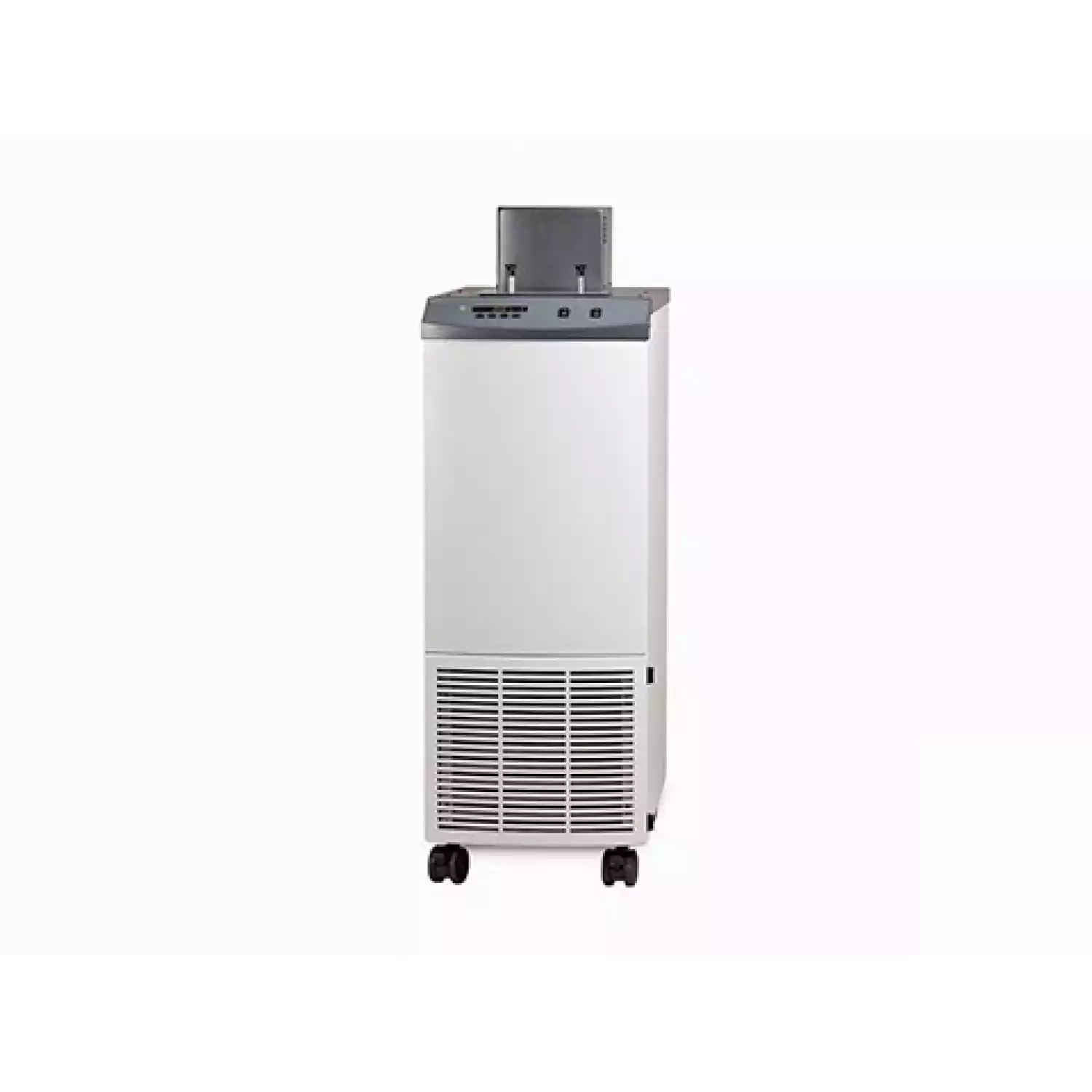

Поверочный термостат Fluke 7380-OTR-25

Жидкостный термостат Fluke 7380-OTR-25 представляет собой компактную метрологическую систему, которая может использоваться для низкотемпературной калибровки платиновых датчиков и термисторов в автоматическом режиме. В комплектации «OTR» метрологическая ванна, оборудованная блоком питания 220 В/50 Гц, поставляется в наборе с 4-канальным термометром 1529-R Chub-E4, образцовым платиновым измерителем Fluke 5615 и программным пакетом MET/TEMP II.

ПРЕИМУЩЕСТВА

Универсальность – жидкостный термостат может использоваться для метрологического обслуживания датчиков разной геометрической формы.
Высокая производительность калибровки обеспечивается благодаря полной автоматизации всех процессов.
Повторяемость результатов достигается за счет простого воспроизведения стандартных процедур программно-аппаратным комплексом, с минимальным перечнем ручных операций.

ОСОБЕННОСТИ

Основой калибровочной системы жидкостного термостата Fluke 7380-OTR-25 является компактная калибровочная ванна, которая может использоваться с различными теплоносителями. Наличие встроенной 2-компрессорной холодильной установки и 500-ваттного нагревателя обеспечивает задание температурных уставок в диапазоне –80 ÷ +100 °C, без использования внешнего вспомогательного оборудования. Управление аппаратом производится с помощью встроенного контроллера, который оснащен портом RS-232 для подключения к ПК.

Калибровка/поверка температурных датчиков производится методом сравнения их показаний с результатами измерений, которые считываются с образцового платинового термометра 5615. Его измерительный элемент изготовлен из платиновой проволоки эталонного качества, чем обеспечивается высокая стабильность и повторяемость данных. Оболочка из инконеля делает измеритель более долговечным, по сравнению со SPRT.

ПО MET/TEMP II, которое устанавливается на ПК, подключаемый к Fluke 7380-OTR-25, отличается простотой использования. Приложение обеспечивает сокращение времени калибровки, по сравнению с выполнением работ в ручном режиме, за счет полной автоматизации процессов регулирования при выходе на заданную точку уставки и протоколирования результатов измерений.

Для считывания и регистрации показаний с датчиков, подлежащих калибровке, служит цифровой термометр 1529-R Chub-E4. Он оборудован 4 входами, к которым можно подключать платиновые термометры сопротивления или термисторы. Измерительные каналы функционируют в параллельном режиме, с выводом результатов на дисплей и сохранением в памяти с выбранной периодичностью.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ FLUKE 7380-OTR-25:

		Fluke 7380-OTR-25
Технические характеристики
,	6330	7320	7340	7380
Диапазон	от 35 до 300 °C	от –20 до 150 °C	от –40 до 150 °C	от –80 до 100 °C
Стабильность	± 0,005 °C при	± 0,005 °C при	± 0,005 °C при	± 0,006 °C при
	100 °C	–20 °C (этанол)	–40 °C (этанол)	–80 °C (этанол)
	(масло 5012)	± 0,005 °C при	± 0,005 °C при	± 0,010 °C при
	± 0,010 °C	25 °C (вода)	25 °C (вода)	0 °C (этанол)
	при 200 °C (масло 5017)	±0,007 °C при	±0,007 °C при	± 0,010 °C при
	± 0,015 °C при	150 °C (масло 5012)	150 °C (масло 5012)	100 °C (масло 5012)
	300 °C
	(масло 5017)
Однородность	±0,007 °C при	± 0,005 °C при	± 0,006 °C при	± 0,008 °C при
	100 °C	–20 °C (этанол)	–40 °C (этанол)	–80 °C (этанол)
	(масло 5012)	±0,005 °C при	±0,005 °C при	±0,012 °C
	± 0,015 °C	25 °C (вода)	25 °C (вода)	при 0 °C (этанол)
	при 200 °C (масло 5017)	±0,010 °C при	±0,010 °C при	±0,012 °C при
	± 0,020 °C при	150 °C	150 °C (масло 5012)	100 °C
	300 °C	(масло 5012)		(масло 5012)
	(масло 5017)
Время нагревания†	250 минут,	80 минут	60 минут	25 минут
	с 35 °C	с 25 °C	с 25 °C	с 25 °C
	до 300 °C	до 150 °C	до 150 °C	до 100 °C
	(масло 5017)	(масло 5012)	(масло 5012)	(масло 5010)
Время охлаждения	н/д	100 мин: с 25 до –20 °C	110 минут,	130 минут,
		(масло 5012)	с 25 °C	с 25 °C
			до 40 °C	до –80 °C
			(этанол)	(этанол)
Время стабилизации	15–20 минут
Установка температуры	Цифровой дисплей с кнопочным вводом данных
Разрешение контрольной точки	0,01°; 0,00018° в режиме высокого разрешения			0,01°
Разрешение отображаемых значений	0,01 °
Точность цифровой настройки	± 0,5 °C
Воспроизводимость цифровой настройки	± 0,01 °C
Отверстие доступа	94 x 172 мм			86 x 114 мм
Рабочая поверхность	81 x 133 мм			86 x 114 мм
Глубина	234 мм			178 мм
Материал узлов, контактирующих с жидкой средой	Нержавеющая сталь 304
Электропитание	115 В перем. тока (±10 %), 50/60 Гц, 7 А или 230 В перем. тока (±10 %), 50/60 Гц, 3,5 A, указать	115 В перем. тока (±10 %), 60 Гц, 15 А или 230 В перем. тока		115 В перем. тока (±10 %) 60 Гц, 16 А или 230 В перем. тока
Электропитание		(±10 %), 50 Гц, 8 А, указать, 1 400 ВА		(±10 %), 50 Гц, 8 А, указать
Объем	9,2 литра			4 литра
Размер (ШxГxВ)	305 x 546 x 470 мм	305 x 622 x 584 мм без тележки; 305 x 622 x 819 мм на тележке		305 x 610 x 762 мм
Размер (ШxГxВ)	без тележки; 305 x 546 x 819 мм на тележке			305 x 610 x 762 мм
Масса	19 кг	35,4 кг		52 кг
Пакет программ для автоматизации	ПО Interface-it и RS-232 входят в комплект поставки (IEEE-488 опционально)
