ЭКОФИЗИКА-110А Компакт (Белый) — Четырехканальный шумомер, виброметр, анализатор спектра

ЭКОФИЗИКА (ИСПОЛНЕНИЕ HF) КОМПАКТ — ШУМОМЕР-ВИБРОМЕТР С ПЕРВИЧНОЙ ПОВЕРКОЙ ПРЕДНАЗНАЧЕННЫЙ ДЛЯ:

• измерения инфразвука в диапазоне от 1 Гц до 20 Гц;
• измерения звука в диапазоне частот от 20 Гц до 12 500 Гц;
• измерения ультразвука в диапазоне от 12 500 Гц до 40 000 Гц;
• измерения общей вибрации одновременно по трём осям (X, Y, Z) в диапазоне 0,8 Гц — 160 Гц;
• измерения локальной вибрации одновременно по трём осям (X, Y, Z) в диапазоне 6,3 Гц — 1250 Гц;
• измерения шума и вибрации одновременно по четырём каналам;
• измерения физических факторов (перменные и постоянные электромагнитные поля, световая среда, параметры микроклимата) при наличии цифровых датчиков.

Чётырехканальный шумомер-виброметр, анализатор спектра ЭКОФИЗИКА-110А (Исполнение HF). Комплект Белый Компакт  предназначен для измерения уровней звука, инфразвука и ультразвука в диапазоне частот 1 — 40 000 Гц, а также для измерения общей и локальной вибрации по осям X, Y, Z одновременно.

ЭКОФИЗИКА комплект Белый Компакт является шумомером 1 класса по ГОСТ 17187, ГОСТ Р 53188.1 (МЭК 61672-1), виброметром по ГОСТ ИСО 8041.

Встроенные октавные и 1/3-октавные фильтры прибора удовлетворяют 1-му классу по ГОСТ 17168 и МЭК 61260.

ОБЛАСТЬ ПРИМЕНЕНИЯ ШУМОМЕРА-ВИБРОМЕТРА ЭКОФИЗИКА-110А ИСПОЛНЕНИЕ «HF:

• Специальная оценка условий труда (СОУТ);
• Производственный контроль
• Санитарно-экологический контроль шума, вибрации, инфра- и ультразвука;
• Измерение звуковой мощности;
• Контроль вибрации зданий и строительных конструкций;
• Измерение вибрационных характеристик машин;
• Измерение импульсных процессов;
• Экологический мониторинг;
• Строительная акустика (в т.ч. измерение уровня звукоизоляции помещений);
• Научные исследования.

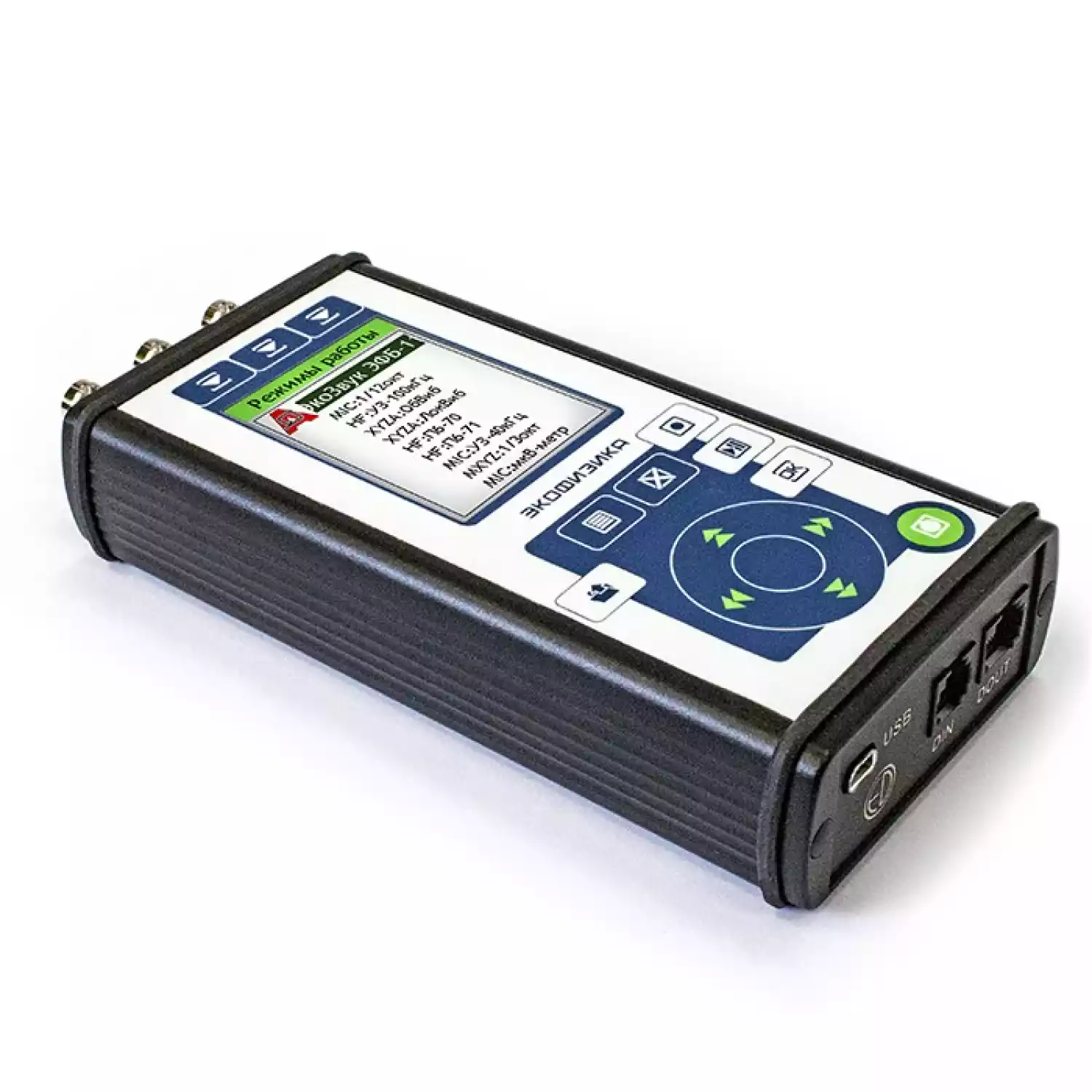

ШУМОМЕР-ВИБРОМЕТР «ЭКОФИЗИКА-110А ИСПОЛНЕНИЕ «HF». КОМПЛЕКТ: «БЕЛЫЙ КОМПАКТ» ОСНАЩАЕТСЯ ЧЕТЫРЕХКАНАЛЬНЫМ ИЗМЕРИТЕЛЬНЫМ МОДУЛЕМ И УНИВЕРСАЛЬНЫМ ИНДИКАТОРНЫМ БЛОКОМ ЭКОФИЗИКА-D.

Измерительный модуль «HF» имеет четыре входных разъема типа BNC для подключения датчиков со встроенной электроникой (обозначены A, X, Y, Z)), микрофонный вход (MIC), а также TTL вход. В зависимости от режима измерений прибор использует от одного до четырех входных разъемов определенного типа.

Вибропреобразователи и иные датчики со встроенной электроникой типа IEPE (ICP-совместимые) могут подсоединяться ко входам A, X, Y, Z измерительного модуля напрямую, а к разъему MIC — с помощью адаптера 110A-IEPE.

Микрофонный вход MIC обеспечивает прямое подключение микрофонных предусилителей Р200, Р110, а также магнитной антенны П6-70 и электрической антенны П6-71.

Частотный диапазон измерений прибора ЭКОФИЗИКА-110А в исполнении «HF» ограничен частотой 400 кГц.

Расширение измерительных возможностей прибора может быть достигнуто за счет подключения дополнительных цифровых измерительных преобразователей (110-IEPE-3-DIN, П3-80-E, П3-80-EH500, Экотрема-1-DIN и др.).

ЭКОФИЗИКА-110А. ИСПОЛНЕНИЕ «HF» ИМЕЕТ СЛЕДУЮЩИЕ ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

• возможности измерения по наличию встроенных измерительных модулей:
  — Анализ-1-MF. Встроенный программный модуль 1-канального анализатора спектров (1/3-октавный анализ 6,3-1250 Гц, корректирующие фильтры Fh, Wh локальной вибрации);
  — Анализ-1-HF. Встроенный программный модуль 1-канального анализатора спектров (1/3-октавный анализ 25-40000 Гц, корректирующие фильтры А, C);
  — Анализ-1-LF. Встроенный программный модуль 1-канального анализатора спектров (1/3-октавный анализ 0,8-160 Гц, корректирующие фильтры Fk, Fm, Wb, Wd, Wk, Wm, G общей вибрации и инфразвука);
  — Измерительный модуль ЭКОЗВУК;
  — Измерительный модуль Общая и Локальная вибрация-1;
  — Измерительный модуль Общая и Локальная вибрация-3-DIN;
  — Измерительный модуль Электрическое поле 50;
  — Измерительный модуль Магнитное поле 50;
  — Измерительный модуль БПФ (Быстрое Преобразование Фурье);
• одновременное измерение и сохранение в памяти всех параметров. Например, в режимах «ЭкоЗвук» (санитарно-экологические измерения звука и инфразвука), «Общая вибрация» и «Локальная вибрация» имеется три варианта автоматической записи: Мультизапись (оптимальна для краткосрочного мониторинга), «Мониторинг» (для многодневного мониторинга), «Запись сигнала» (регистрация исходных временных осциллограмм для последующей постобработки; причем постобработка записанных сигналов возможна как в самом приборе, так и на компьютере);
• графический индикатор обеспечивает несколько вариантов представления измеряемых данных — от таблицы до графика и способен работать при температурах до -20 оС;
• подсветка дисплея и подстройка контрастности позволяют использовать прибор в условиях как плохой, так и избыточной освещенности;
• хорошая эргономика позволяет в полевых условиях держать и управлять прибором одной рукой;
• металлический корпус предохраняет прибор от механических воздействий и обеспечивает долгий срок службы электроники;
• модульный принцип комплектования позволяет заказывать, а впоследствии дооснащать прибор требуемыми режимами измерений;
• мультиязычное меню;
• обмен файлами данных с компьютером через USB порт;
• собственная энергонезависимая память 2 Гб с возможностью подключения внешнего запоминающего устройства;
• дополнительный цифровой порт для передачи данных или оцифрованных сигналов в компьютер в режиме реального времени;
• дополнительное ПО превращает связку прибор-компьютер в мощную измерительную систему.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ «ЭКОФИЗИКА-110А ИСПОЛНЕНИЕ «HF». КОМПЛЕКТ: БЕЛЫЙ КОМПАКТ» В КАЧЕСТВЕ ШУМОМЕРА:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА «ЭКОФИЗИКА-110А ИСПОЛНЕНИЕ «HF». КОМПЛЕКТ: БЕЛЫЙ КОМПАКТ» В КАЧЕСТВЕ ВИБРОМЕТРА:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА «ЭКОФИЗИКА-110А ИСПОЛНЕНИЕ «HF» В КАЧЕСТВЕ 1/N-ОКТАВНОГО АНАЛИЗАТОРА СПЕКТРА:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИБОРА «ЭКОФИЗИКА-110А ИСПОЛНЕНИЕ HF. КОМПЛЕКТ: БЕЛЫЙ КОМПАКТ» В КАЧЕСТВЕ УЗКОПОЛОСНОГО АНАЛИЗАТОРА СПЕКТРА:

Измеряемые параметры:

• Среднеквадратичные значения уровня напряжения в полосах селекции сигналов в диапазоне частот от 2 Гц до 45 000 Гц (режим «Микровольтметр») и до 500 кГц (режим «Селективный вольтметр»);
• Узкополосные спектры сигналов в диапазоне частот от 2 Гц до 37,5 кГц (режимы «Микровольтметр», «БПФ-1»);
• Среднеквадратичные и максимальные значения напряжения в 27 полосах в диапазоне от 25 Гц до 675 Гц (П6-70-H400, -H300; П6-71-Е400, П6-71-E300);
• Среднеквадратичные и максимальные значения напряжения в полосах 30-300 Гц, 300 – 3000 Гц, 3 – 30 кГц, 30-300 кГц, 10 кГц – 30 кГц; 5 – 2000 Гц, 2 кГц – 400 кГц (с(П6-70-H400, -H300; П6-71-Е400, П6-71-E300).

Параметры узкополосного полосового анализа (режимы «Микровольтметр», «Селективный вольтметр»):

• Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц;
• Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц;
• Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц;
• Пределы погрешности определения среднеквадратичного значения;
• в диапазоне 2 Гц – 10 Гц: не более 3%;
• в диапазоне 10 Гц – 10 кГц: не более 1,5%;
• в диапазоне 10 кГц – 45 кГц: не более 2%;
• в диапазоне 45 кГц – 500 кГц (исполнение HF): не более 5%.
• Диапазон измерений на опорной частоте (1000 Гц): 140 дБ.
• Верхний предел входных напряжений (на опорной частоте): 28 Впик-пик.

Параметры Быстрого преобразования Фурье (режимы «Микровольтметр», «БПФ-1»):

• Количество точек в окне анализа: 1024;
• Объем выборки (в зависимости от диапазона анализа): от 375 до 96000;
• Количество усреднений (в зависимости от диапазона анализа): от 1 до 256;
• Количество линий БПФ, выводимых на индикатор: 200;
• Величина перекрытия окон БПФ: 87%;
• Диапазон ZOOM: от 4 до 32;
• Усреднение: линейное, линейное с накоплением;
• Временное окно: модифицированное Flap-Top (ISO 18431);
• Диапазон частот: 1 Гц — 48 кГц.

Полосовые фильтры для анализа электрических и магнитных полей антеннами П6-70 и П6-71:

• H-фильтры;
• Фильтры H25, H50, H75 … H675;
• Фильтр H5-2000;
• Фильтр H5-2000 с режекторным фильтром 45-55 Гц (РЕЖ:50 Гц);
• Фильтр H10-30k;
• Фильтр H2-400k (для исполнения HF);
• Декадные фильтры;
• 30-300 Гц;
• 300 – 3000 Гц;
• 3 – 30 кГц;
• 30-300 кГц (исполнение HF).

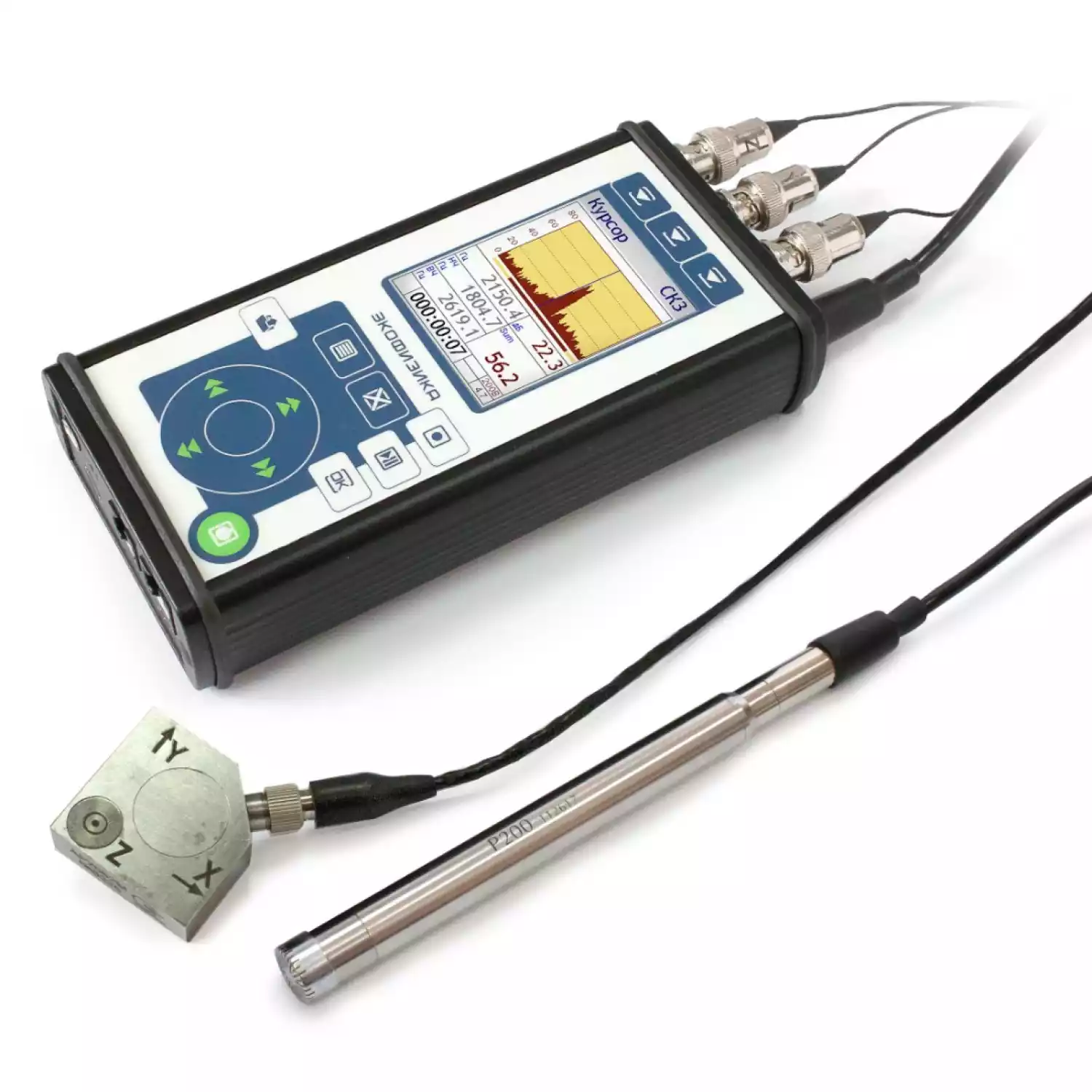

БАЗОВЫЙ КОМПЛЕКТ ПОСТАВКИ «ЭКОФИЗИКА-110А ИСПОЛНЕНИЕ «HF». КОМПЛЕКТ: БЕЛЫЙ КОМПАКТ»:

• Индикаторный блок ЭКОФИЗИКА-110А-HF с четырьмя входами BNC (ICP/IEPE), высокочастотным микрофонным входом (до 500 кГц) и тахометрическим входом;
• Набор измерительно-программных модулей «Инженерная виброакустика ЭФБ-HF» (предназначен для общетехнических измерений шума и вибрации, в т.ч. исследования вибрации механизмов и машин);
• Набор измерительно-программных модулей «Санитарная виброакустика ЭФБ-HF» (предназначен для санитарно-гигиенических измерений, в т.ч. для специальной оценки условий труда и производственного контроля);
• Набор измерительно-программных модулей «Цифровые измерители DIN» (предназначен для подключения цифровых датчиков физических факторов);
• Предусилитель микрофонный Р200*;
• Микрофон свободного поля МК-233. Звук, инфразвук, ультразвук от 30 дБА. 14 мВ/Па, 1 Гц…40 кГц (по умолчанию);

или

• Микрофон свободного поля МК-265. Звук, инфразвук от 20 дБА (коммунальные шумы), 50 мВ/Па, 1…20 кГц (альтернатива);

или

• Микрофон свободного поля МК-401. Звук,ультразвук, 1 мВ/Па, 20 Гц…70 кГц (альтернатива);
• 3-х компонентный вибродатчик ICP/IEPE, 100 мВ/g;
• Сумка наплечная-кофр СТАНДАРТ-ES;
• Комплект аккумуляторов;
• Зарядное устройство с дополнительным комплектом аккумуляторов и сетевым блоком питания;
• Руководство по эксплуатации с формуляром и документом о поверке.

Для измерения вибрации обязательно использование комплекта адаптеров для измерения общей и локальной вибрации  KIT-MA (поставляется по дополнительному заказу).

• Рекомендуемый акустический калибратор: CAL 200, АК-1000 (поставляется дополнительно, в базовый комплекте поставки не входит);

В дальнейшем имеется возможность доукомплектации данного измерителя различными модулями для измерения параметров световой среды, микроклимата , переменных электромагнитных полей, в т.ч. 50 Гц и постоянных электрических и магнитных (геомагнитных) полей!!! (Смотри вкладку «Дополнительные опции»)
