Шумомер-виброметр, анализатор спектра ОКТАФОН-110

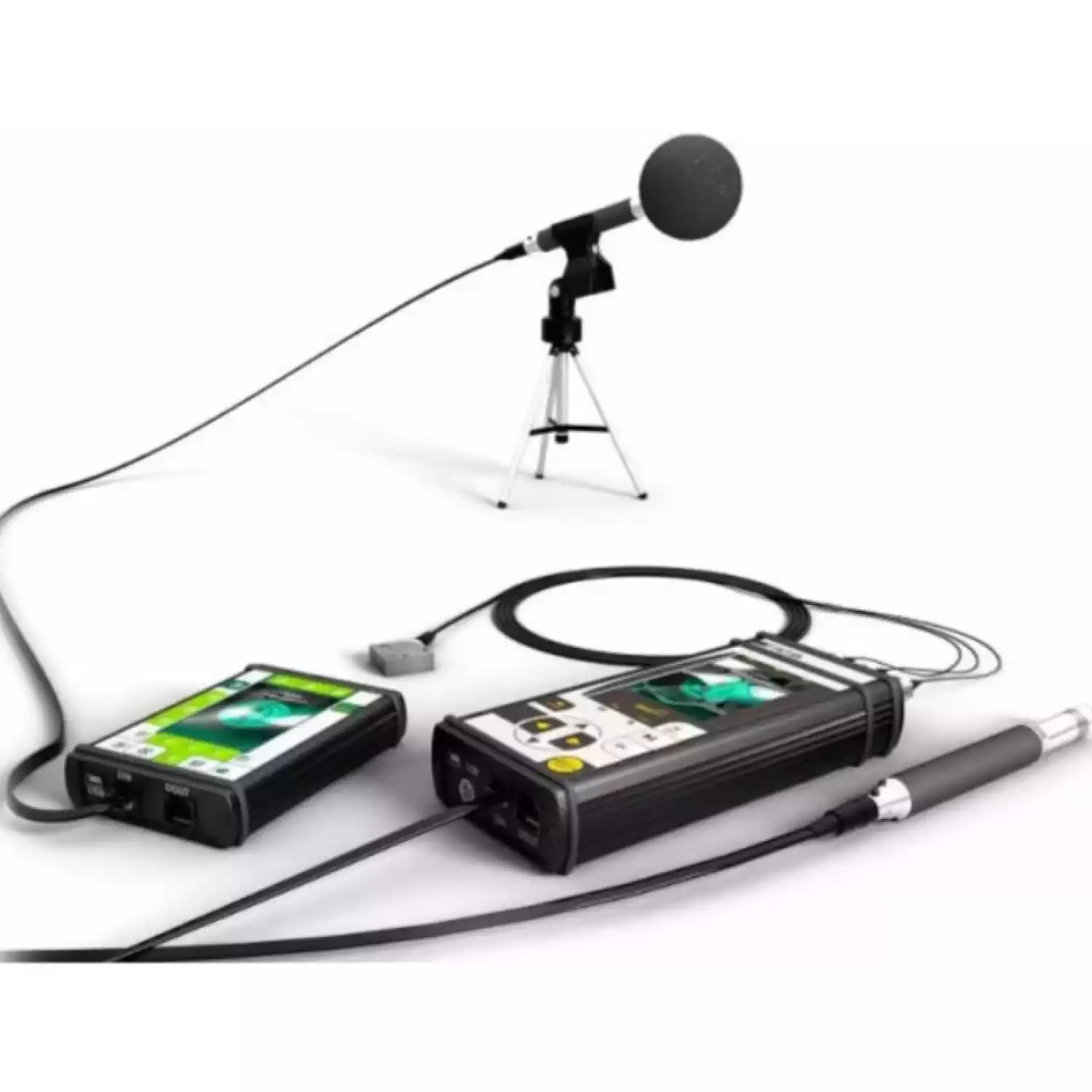

ОКТАФОН-110 — портативный прибор, состоящий из индикаторного блока ЭКОФИЗИКА-D и цифровых преобразователей ОКТАФОН-110А-DIN и ОКТАФОН-110В-DIN.

ОКТАФОН-110А-DIN – это полноценный шумомер-анализатор без экрана. Этот миниатюрный прибор размещается в корпусе микрофонного предусилителя и производит измерение уровней звука и звукового давления с высокой точностью. Измеренные величины передаются в реальном времени на цифровой выход преобразователя и могут быть отображены на любом индикаторе ЭКОФИЗИКА-D (о ИБ ЭКОФИЗИКА-D см. также разделы ЭКОФИЗИКА и ЭКОФИЗИКА-110А).

ОКТАФОН-110В-DIN – это специальное исполнение цифрового преобразователя для измерения вибрационных характеристик различных конструкций в слышимом диапазоне частот

ОКТАФОН-110 выполняет функции шумомера 1 класса (ГОСТ 17187, ГОСТ 53188.1, МЭК 61672-1), анализатора спектров (МЭК 61260, класс 1).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИФРОВОГО ПРЕОБРАЗОВАТЕЛЯ ОКТАФОН-110А-DIN

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ В КАЧЕСТВЕ ШУМОМЕРА В РЕЖИМЕ ЭКОЗВУК-DIN

Класс 1 по ГОСТ 17187-2010 (МЭК 61672-1);
Частотные характеристики А, AU, C, Z;
Временные характеристики: S, F, I, Пик, Leq, LE;
Диапазон измерений уровней звука (для микрофона 50 мВ/Па, 18 пФ): 39 — 139 дБА;
Габаритные размеры: 140 х 16 х 16 мм
Интерфейс: DIN

Технические характеристики в качестве анализатора спектра в режиме ЭКОЗВУК-DIN:

Октавные фильтры 31,5 Гц … 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260);
Третьоктавные фильтры: 25 Гц … 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260);
Линейный диапазон: не менее 100 дБ.

Технические характеристики в качестве узкополосного анализатора в режиме Микровольтметр-DIN:

Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц;
Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц;
Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц;
Пределы погрешности определения среднеквадратичного значения: не более 1,5% (в диапазоне 50 Гц – 45000 Гц); в диапазоне 30 Гц – 50 Гц — не более 5%.

Параметры БПФ:

Количество точек в окне анализа: 1024;
Объем выборки (в зависимости от диапазона анализа): от 375 до 96000;
Количество усреднений (в зависимости от диапазона анализа): от 1 до 256;
Количество линий БПФ, выводимых на индикатор: 200;
Величина перекрытия окон БПФ: 87%;
Диапазон ZOOM: от 4 до 32;
Усреднение: линейное, линейное с накоплением;
Временное окно: модифицированное Flap-Top (ISO 18431).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИФРОВОГО ПРЕОБРАЗОВАТЕЛЯ ОКТАФОН-110В-DIN

Технические характеристики в качестве виброметра в режиме ЭКОЗВУК-DIN:

Частотные характеристики А, AU, C, Z;
Временные характеристики: S, F, I, Пик, Leq, LE;
Диапазон измерений уровней виброускорения (для вибропреобразователя 1 пКл/мс-2): 75 — 165 дБ отн. 1 мкм/с2.
Габариты (без вибропреобразователя): 148 х 16 х 16 мм

Технические характеристики в качестве анализатора спектра в режиме ЭКОЗВУК-DIN:

Октавные 31,5 Гц … 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260);
Третьоктавные фильтры: 25 Гц … 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260);
Линейный диапазон: не менее 89 дБ.

Технические характеристики в качестве узкополосного анализатора в режиме Микровольтметр-DIN:

Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц;
Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц;
Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц;
Пределы погрешности определения среднеквадратичного значения: не более 2% (в диапазонах 250 Гц – 8000 Гц и 8 кГц — 44 кГц); в диапазоне 5 Гц – 250 Гц — не более 5%.

Параметры БПФ

Количество точек в окне анализа: 1024;
Объем выборки (в зависимости от диапазона анализа): от 375 до 96000;
Количество усреднений (в зависимости от диапазона анализа): от 1 до 256;
Количество линий БПФ, выводимых на индикатор: 200;
Величина перекрытия окон БПФ: 87%;
Диапазон ZOOM: от 4 до 32;
Усреднение: линейное, линейное с накоплением;
Временное окно: модифицированное Flap-Top (ISO 18431).
