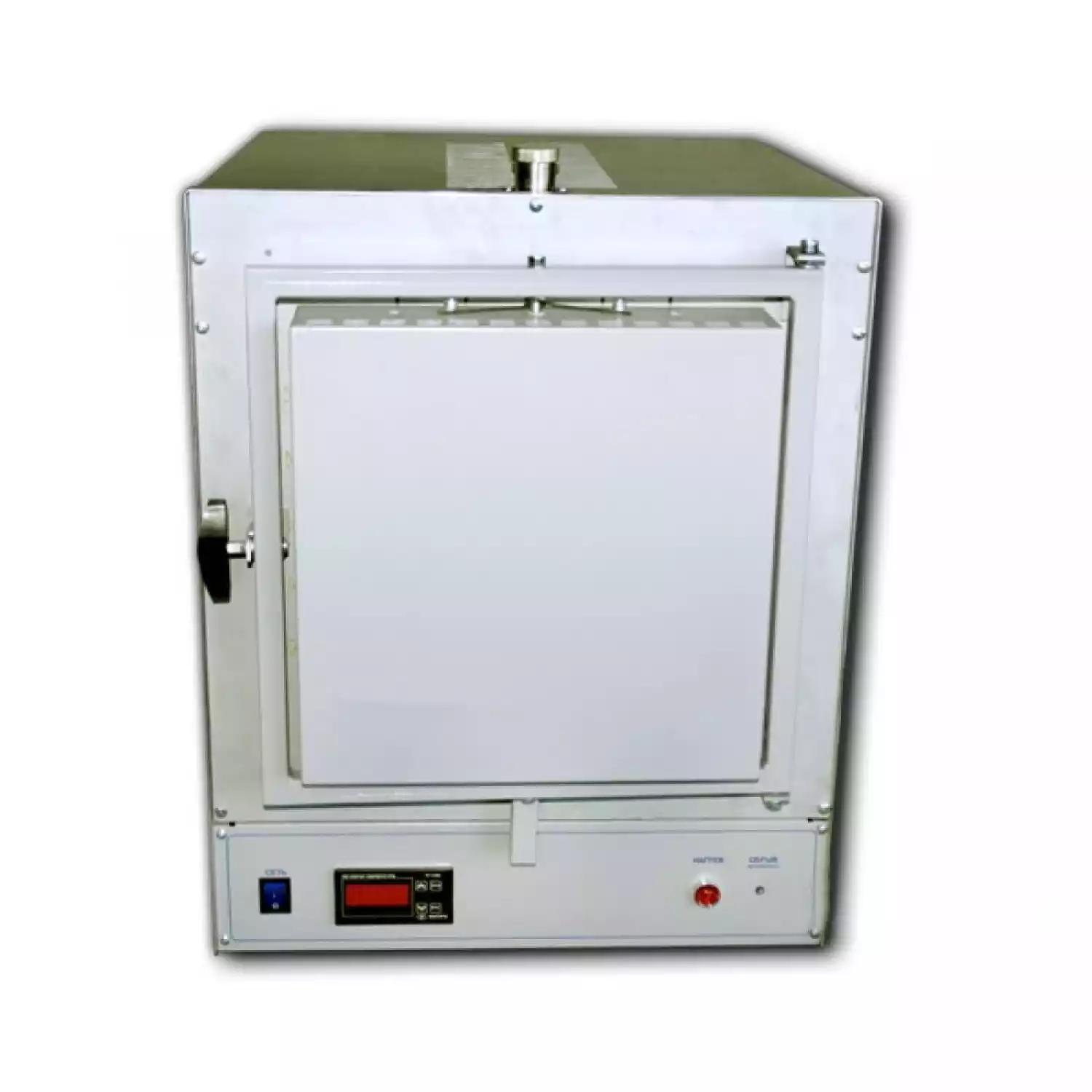

Муфельная печь ПМ-14М1-1200-В (до 1250 °С, керамика)

Муфельные печи серии ПМ-14М1-1200-В предназначены для термической обработки металлов, керамики, реактивов и прочих материалов. Используются в лабораториях производств, в ювелирном и сувенирном производстве, в медицине и других областях.

В печах серии ПМ-14М1-1200-В применен литой керамический муфель, обладающий высокой прочностью и твердостью поверхности. Это исключает осыпание внутренних стенок муфеля при возможных механических воздействиях на него. Благодаря высокой тепловой проводимости муфеля обеспечивается равномерный нагрев внутреннего объема печи.

В муфельных печах ПМ-14М1-1200-В применяются микропроцессорные регуляторы температуры (по выбору) «РТ-1200», «РТ-1250 Т», а также «Термодат-16Е3». Регуляторы температуры предназначены для автоматического регулирования температуры в печах, осуществляя заданную термическую программу. Управление нагревом муфельных печей осуществляется электронными регуляторами по модифицированному ПИД-закону.

Устройство муфельных печей

Основным элементом печи является муфель, изготовленный методом полусухого прессования из шамотной массы. Нагреватель изготовлен из проволоки с высоким сопротивлением (KHANTAL-А1, диаметром 2 мм, изготовитель Швеция). Проволока заключена в керамические трубочки из высокотемпературной керамики. Это позволило нагревателю свободно изменять свои размеры в процессе нагрева не вызывая в нем сильных механических напряжений, что благоприятно сказывается на продолжительности срока службы. Муфель прижат к передней плоскости корпуса несколькими спиральными пружинами. Это дает возможность свободно расширяться муфелю во время нагрева не вызывая в нем разрушений.
По наружной поверхности муфеля с нагревателем установлен теплоизолятор из высокотемпературной ваты МКРФ. Теплоизолятор заключен в металлический кожух.
Наружный корпус выполнен также из металла. Для охлаждения наружного кожуха печей применена принудительная приточная вентиляция (обдувается изнутри встроенным вентилятором), что значительно уменьшает нагрев корпуса печи и повышает безопасность и комфортность работы оператора. Для этой же цели (безопасности и комфортности) служит и метод открывания двери при которой дверь печи всегда направлена горячей стороной от оператора.
Механизм крепления дверцы печей обеспечивает ее самоустановку при закрывании. В закрытом состоянии дверь прижата к корпусу и подпружинена. Это позволяет избежать механических напряжений в корпусе и двери, а также избежать образования щелей и заклинивания двери при температурном расширении корпуса.
При открывании двери печь обесточивается, нагрев приостанавливается.
Дверь может устанавливаться с открыванием «вправо» и «влево».

Органы управления

На передней стенке печей установлены: терморегулятор (по выбору — см. таблицу), выключатель, лампа «Нагрев», светодиодный индикатор «Обрыв спирали», разъём интерфейса RS-485 (для модификации печи «ПМ-16М» с терморегулятором типа «Термодат-16Е3»).
Лампа «Нагрев» красного цвета сигнализирует о подключении нагревательного элемента муфеля.

Технические и эксплуатационные характеристики муфельных печей.
Параметры	ПМ-14М1-1200-В
Объём камеры, л	15
Габариты камеры (ШхВхГ), мм	220х220х320
Диапазон рабочей температуры, ⁰С	150 — 1250
Номинальное напряжение питания переменного тока 50 Гц, В	220
Число фаз питающей сети	1
Потребляемая мощность в режиме разогрева, кВт	не более 3,5
Потребляемая мощность в режиме поддержания температуры 1000⁰С, кВт	не более 1,3
Тип терморегулятора — микропроцессорный ПИД	по выбору
1. РТ-1200 -3 участка	+
2. РТ-1250Т — 10 участков (программирование отложенного старта)	+
3. Термодат-16Е3 (электронный самописец) — 20 программ по 20 участков	+
Погрешность отображения температуры, %	не более + 1,5
Неравномерность температуры внутри муфеля, %	не более + 3
Тип термопары	ТХА
Время разогрева до 900 ⁰С без загрузки, мин	не более 120
Открывание двери (по выбору)	Л/П
Габаритные размеры (ШхВхГ), мм	500х500х630
Масса, кг	71
Индикация обрыва термопары*	+
Индикация нагрева	+
Индикация обрыва спирали	+
Методика аттестации	+
